一文读懂 EMC 电磁兼容八大核心测试:守住产品安全与合规生命线

3月前浏览556

在万物互联时代,电子设备已渗透到生活、工业、医疗、汽车、航空航天等各个领域。设备之间的电磁信号相互交织,电磁兼容(EMC) 不再是可选的技术环节,而是决定产品能否上市、能否安全稳定运行的硬性门槛。

    EMC 测试的核心,是确保设备既不对外产生超标电磁干扰(EMI),又能抵御外界电磁骚扰(EMS),在复杂电磁环境中和谐共存、可靠工作。今天我们从专业视角,深度拆解 EMC 八大必测项目,帮工程师、企业决策者吃透测试逻辑、规避合规风险、提升产品竞争力。





一、EMI 电磁干扰类测试(管住 “对外骚扰”)




1. 辐射发射测试(RE)


核心定位:检测设备向空间辐射的电磁波强度,判断是否干扰周边电子系统。

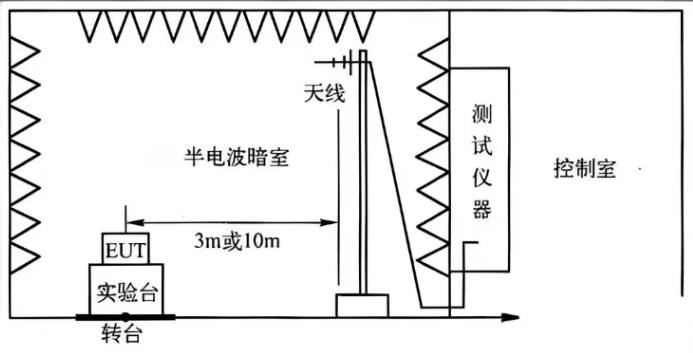

  • 测试场景:3m/10m 半电波暗室,搭配接收天线、转台与测量接收机,全面扫描整机、线缆、接口的辐射噪声。

  • 关键意义:手机不干扰路由器、车载中控不影响雷达、医疗设备不干扰监护仪,均依赖此项测试把关。辐射超标直接导致 CE、FCC、CCC 认证失败,产品无法进入全球市场。

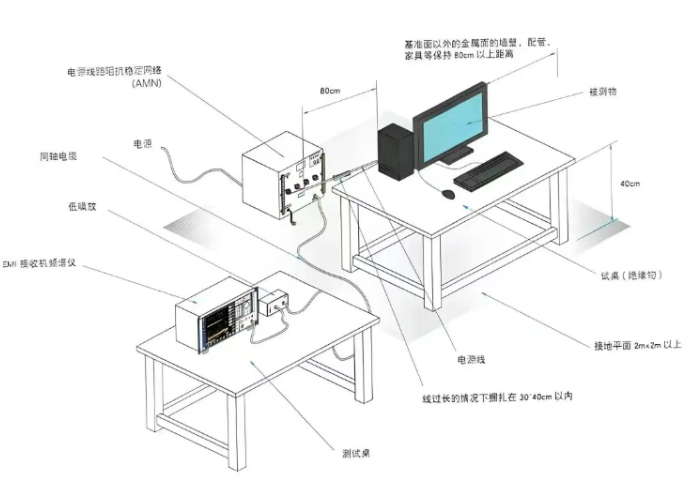

2. 传导骚扰测试(CE)


核心定位:监测设备通过电源线、信号线向电网 / 网络 “倒灌” 的干扰电压 / 电流。

  • 测试重点:覆盖电源端口、通信端口、I/O 接口,频段集中在 150kHz–30MHz,评估低频传导干扰水平。

  • 现实风险:电源谐波、开关噪声沿线路扩散,会引发电网污染、周边设备死机、通信误码,是家电、工控、电源类产品的必检项。






二、EMS 电磁抗扰度类测试(守住 “自身免疫力”

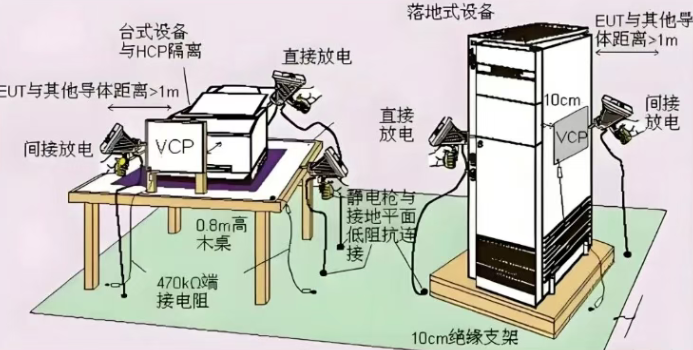

3. 静电放电抗扰度测试(ESD)


核心定位:模拟人体 / 物体接触设备时的静电放电,验证抗静电击穿与误动作能力。

  • 干扰危害:静电可直接击穿芯片、损坏接口电路,或通过电磁场突变导致程序跑飞、数据丢失、屏幕闪屏。

  • 测试标准:依据 IEC 61000-4-2,覆盖接触放电与空气放电,是消费电子、手持设备、工业面板的 “第一道抗扰防线”。





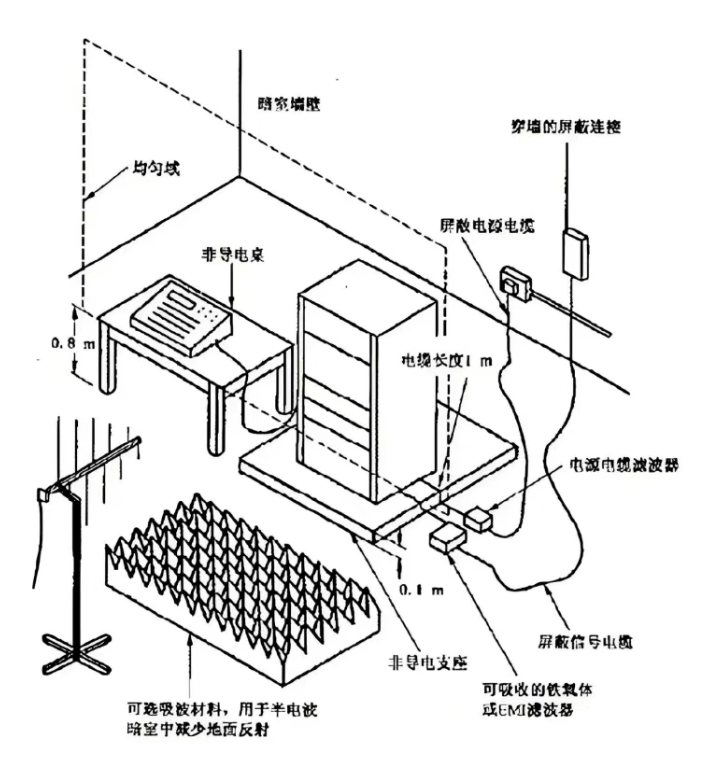

4. 射频辐射电磁场抗扰度测试(RS)


核心定位:抵御移动电话、电台、基站、工业辐射源带来的高频电磁场干扰。

  • 模拟环境:80MHz–6GHz 强射频场强(3V/m–10V/m),复现现场强干扰场景。

  • 行业刚需:车载电子、医疗监护、基站设备必须通过此项,避免通话、雷达、诊断设备受干扰引发安全事故。

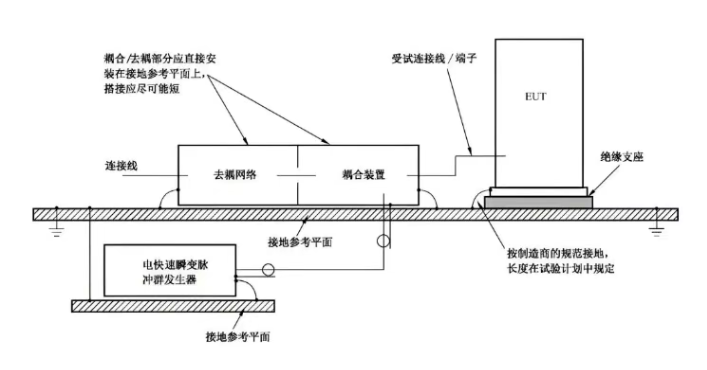

5. 电快速瞬变脉冲群抗扰度测试(EFT)

核心定位:对抗机械开关、继电器、感性负载切换产生的高频脉冲群干扰。

  • 干扰机理:脉冲成群、上升沿陡、重复频率高,能量累积引发线路误触发、通信丢包、控制逻辑紊乱。

  • 适用场景:工业 PLC、继电器控制板、家电控制板、楼宇控制系统等高开关频率设备。





6. 浪涌(雷击)抗扰度测试(Surge)

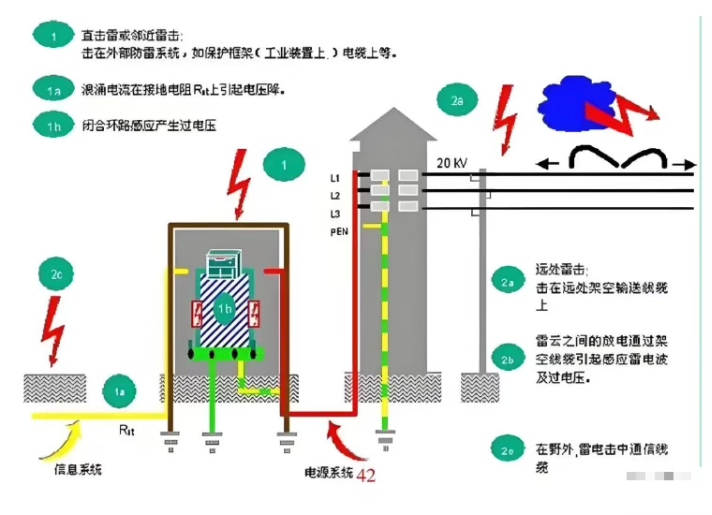

核心定位:模拟雷击感应、电网大型开关切换带来的高压瞬态冲击,保护设备不被击穿。

  • 冲击来源:雷电感应过电压、电网投切瞬变、接地系统串扰,能量远高于普通脉冲干扰。

  • 防护价值:户外设备、电源设备、充电桩、楼宇配电设备必须通过浪涌测试,防止雷击导致批量损坏。

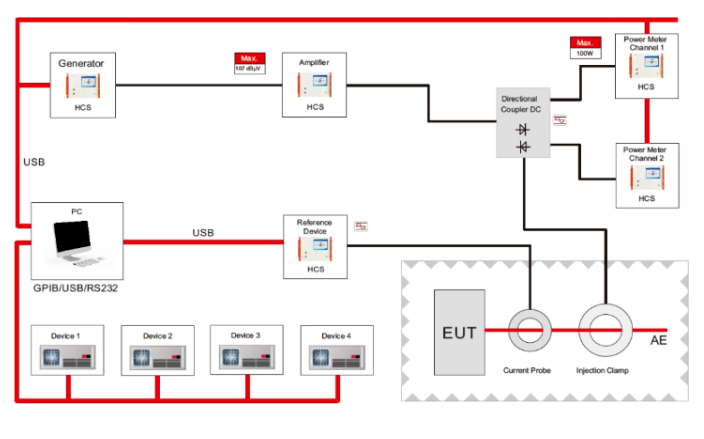

7. 射频场感应的传导抗扰度测试(CS)

核心定位:针对线缆 “被动天线效应”,抵御射频场通过线缆耦合侵入设备内部。

  • 测试逻辑:设备引线长度接近干扰波长时,线缆会接收射频信号并转为传导干扰,影响内部电路工作。

  • 适用对象:带长线缆的工控设备、通信设备、安防系统,无外接电缆设备可豁免。

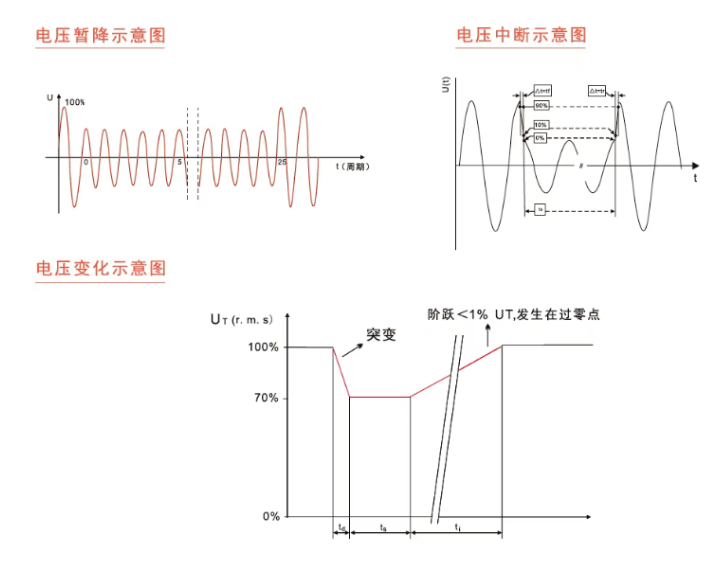

8. 电压跌落、短时中断与电压渐变抗扰度测试(DIP)


核心定位:模拟电网波动、负荷突变、供电不稳导致的电压异常,确保设备不断电、不宕机、不丢数据。

  • 典型场景:大功率设备启动、电网故障、线路切换造成电压骤降 / 中断,或负荷连续变化引发电压缓慢漂移。

  • 关键价值:医疗呼吸机、服务器、工业控制器、车载仪表等不允许断电重启的设备,此项为生死关。






三、为什么这八项测试缺一不可?



  1. 合规准入:全球主流市场(欧盟 CE、美国 FCC、中国 CCC、日本 VCCI)均将 EMC 列为强制要求,八项不通过 = 无法上市。


  2. 安全底线:汽车电子干扰致失灵、医疗设备干扰致误诊、工业控制干扰致停机,均由 EMC 缺陷引发,直接威胁人身与生产安全。


  3. 成本控制:研发阶段 EMC 整改成本仅为量产召回的 1/100,提前测试可避免退货、索赔、品牌崩塌。


  4. 体验升级:无干扰、不掉联、不死机,是产品口碑与差异化竞争的核心底气。


结语

    EMC 不是 “额外成本”,而是产品的安全底座、市场的通行证、品牌的护城河。把电磁兼容做扎实,才能让设备在复杂电磁环境中稳定可靠,真正实现 “互联互通、互不干扰”。


来源:电磁兼容之家
电源电路电磁兼容航空航天汽车电子消费电子控制PLC
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-07-08
最近编辑:3月前
电磁兼容之家
了解更多电磁兼容相关知识和资讯...
获赞 56粉丝 229文章 2661课程 0
点赞
收藏
作者推荐

90% 的 EMC 是设计出来的:从规律到落地的实战指南~

EMC(电磁兼容性)是产品认证的核心门槛,也是多数企业的技术痛点。本文围绕 EMC 核心规律、问题本质、设计方法及企业落地建议展开,倡导 “趁早设计、对症施治”,帮助企业以更低成本突破 EMC 认证瓶颈,兼顾产品性能与市场合规性。part 1EMC的重要性与行业痛点 1认证合规的硬性要求无论是进军国际市场的产品,还是布局国内市场的机电、电器类产品,都需通过相应认证。我国强制性 3C 认证已替代原 CCIB 和 CCEE 认证,明确对产品安全性能与 EMC 指标提出详细要求,未通过认证的产品无法合法上市。从国际贸易视角看,EMC 认证更是突破技术性贸易壁垒的关键。2企业面临的核心困境当前机电产品朝着 “轻薄短小、多功能化” 快速迭代,芯片集成度与工作速度持续提升,电磁骚扰问题日趋复杂。而我国 EMC 研究起步较晚,多数企业存在认知不足、经验匮乏、测试设备缺失等问题,在元器件选择、产品设计与生产工艺环节易陷入困惑。实际认证中,EMC 测试不合格是产品未达 3C 要求的主要原因,且解决难度远高于安全问题,部分企业为控制成本甚至牺牲 EMC 要求,进一步加剧合规风险。part 2EMC 三大核心规律:掌握本质少走弯路 EMC 并非纯理论工程,实践中遵循三大规律可实现事半功倍的效果:费效比关系规律:EMC 问题解决越早,成本越低、效果越优。研发阶段同步开展 EMC 设计,样机阶段即可通过测试,是最省时间与经济效益的方式;若投产后方发现问题,不仅技术整改难度大,还会造成时间与费用的大量浪费,甚至因结构或 PCB 设计缺陷导致产品无法上市。高频电流环路面积规律:高频电流环路面积 S 越大,EMI(电磁干扰)辐射越严重。电磁辐射多由 EUT 的高频电流环路产生,减少辐射的关键是缩短连线、减小环路面积,消除非正常工作所需的 “天线效应”,如避免不连续布线或过长的元器件插脚。频率关联规律:环路电流频率 f 越高,EMI 辐射越强,辐射场强与频率平方成正比。降低骚扰源的高频电流频率,是抑制辐射骚扰、提升抗干扰能力的核心途径之一。part 3EMC 问题本质:三要素与电磁骚扰特性 01EMC 问题三要素电磁干扰的产生与传播离不开三个核心要素,缺一不可:电磁干扰源:如开关电源的脉冲信号、数字电路的时钟信号、晶振高次谐波等;耦合途径:包括空间辐射、电源线 / 端子传导、近场耦合及多种方式的组合;敏感设备:易受外部骚扰影响的器件或电路,外部骚扰涵盖浪涌、静电、快速脉冲群等。02 电磁骚扰的关键特性单位脉冲频谱最宽,低频分量取决于脉冲面积,高频分量由脉冲前后沿陡度决定;晶振骚扰具有覆盖带宽、电平高的特点,其振荡电平需满足数字电路时序要求;收发天线极化与方向特性一致时,EMI 辐射与接收效果最显著,且天线面积越大危害越突出;电源线传导骚扰主要由共模电流产生,辐射骚扰主要源于差模电流形成的环路。part 4五层次 EMC 设计法:从源头控制干扰 EMC 的核心解决方案是 “趁早设计”,将 EMC 要求纳入设计任务书,通过五层次系统设计抑制骚扰源、阻断传播途径,具体要点如下:1基础层:方案与器件选型设计这是产品 EMC 成功的核心前提,失误可能导致项目彻底失败:选型优先选用低辐射、多地线脚的芯片,避免大功率、高损耗器件,防止器件工作在非线性区;电路与机械结构设计需减少数字信号过冲与无用谐波,集总参数电路需增加阻尼、减小 Q 值以防振荡;电源电路需重点防范浪涌、静电等外部骚扰。2核心层:PCB(印制电路板)设计PCB 设计不合理可能导致不可逆的 EMC 问题,良好设计可大幅提升效果:缩短高速信号与时钟线的环路面积,信号线紧邻地回路,布线遵循短、直、粗、匀原则,用圆角替代直角;优先采用多层线路板,关键信号层与地平面相邻,避免两信号层相邻,合理设置地平面与电源层;预留磁珠与贴片滤波器位置,个别无法连续的电源层、地层采用多网孔连接形成地格蜂窝网。3关联层:供电、接地与线缆设计需与 PCB 设计协同,重点阻断内部传导与耦合路径:采用低阻抗地连接(地平面),芯片供电脚附近并联高频旁路电容,减小不同芯片供电脚间阻抗;线缆布置遵循 “电源线与地线相邻、信号层与地线相邻” 原则,避免两信号线相邻,减小电流环面积;采用多点就近接地,缩短接地线长度,跨线与 I/O 排线选用屏蔽线缆或多股双绞线,机内使用屏蔽线防感应噪声;I/O 接口需做好阻抗匹配,减少信号反射。3防护层:屏蔽设计屏蔽的核心是构建完整电连续体,兼顾滤波与接地:机箱开孔尺寸不超过 4mm,平衡散热需求与防电磁波衍射效果,塑料外壳需喷涂合格导电材料;液晶显示器可采用导电材料喷涂外壳,接缝处需确保导电连续性;选用通过 CQC(EMC 类)认证的机箱,采用精密模具冲压成型,设计弹点与卷边保证密封性;变压器需增加静电屏蔽并做好接地处理。3终端层:输入 / 输出滤波设计滤波与机箱屏蔽同等重要,需兼顾达标与经济性:传导骚扰以低通滤波为主要处理方式,1MHz 以上的传导发射需结合屏蔽、去耦技术综合应对;滤波器选型需匹配源与负载阻抗(失配越大滤波效果越好),截止频率高于传输信号频率;合理配置共模 / 差模电容与线圈,平衡骚扰抑制效果与泄漏电流安全标准;电源滤波器安装于电源线入口处,确保外壳与设备机箱良好电接触,滤波器输入输出线避免并行走线。part 5企业 EMC 落地建议:从设计到整改的全流程把控 前置规划:深入理解 EMC 三要素、骚扰特性与传播途径,将五层次设计法与三大规律融入研发全流程,避免 “先设计后整改” 的被动局面。对症整改:产品 EMC 不达标时,先通过高频示波器、频谱分析仪等设备定位骚扰源与耦合途径,再综合运用屏蔽、滤波、接地等措施,避免盲目调整。选用 EMC 抑制器件时,需确保选型合适、品质可靠。工艺管控:识别关键生产工序,培训操作人员,制定工艺作业指导书或标准样件(可附图片)。以 EMC 达标且留有裕量的样机为标准,严格检验关键元器件、材料及装配工艺的一致性。持续验证:企业需定期对产品进行 EMC 确认检验,不具备检测条件的可抽样送专业机构,确保产品持续符合标准要求。变更管控:当 EMC 关键元器件发生调整时,需重新制作样机并完成测试,确认变更对整机 EMC 指标的影响。part 6小结EMC 并非不可攻克的难题,其核心逻辑是 “预防为先、对症施治”。90% 的 EMC 问题可通过前期设计解决,整改成功的案例极少。企业只需掌握三大核心规律、明确问题三要素、落地五层次设计法,将 EMC 要求贯穿研发、生产、验证全流程,就能以更低成本突破认证瓶颈,在市场竞争中占据主动。来源:电磁兼容之家
