大容量液冷储能Pack温差难控？仿生流道+热流耦合仿真，把电芯温差压到2~3℃
一、痛点：大容量液冷Pack的"高流阻 vs 流场不均"死结
在280Ah/314Ah大电芯组成的 1P52S、1P104S 液冷储能电池Pack 开发中，传统平行或蛇形流道常遇到两个互相矛盾的问题：
🔴 流阻偏高——为把远端电芯也"冲凉"，只能靠增大泵流量，系统能耗陡增；

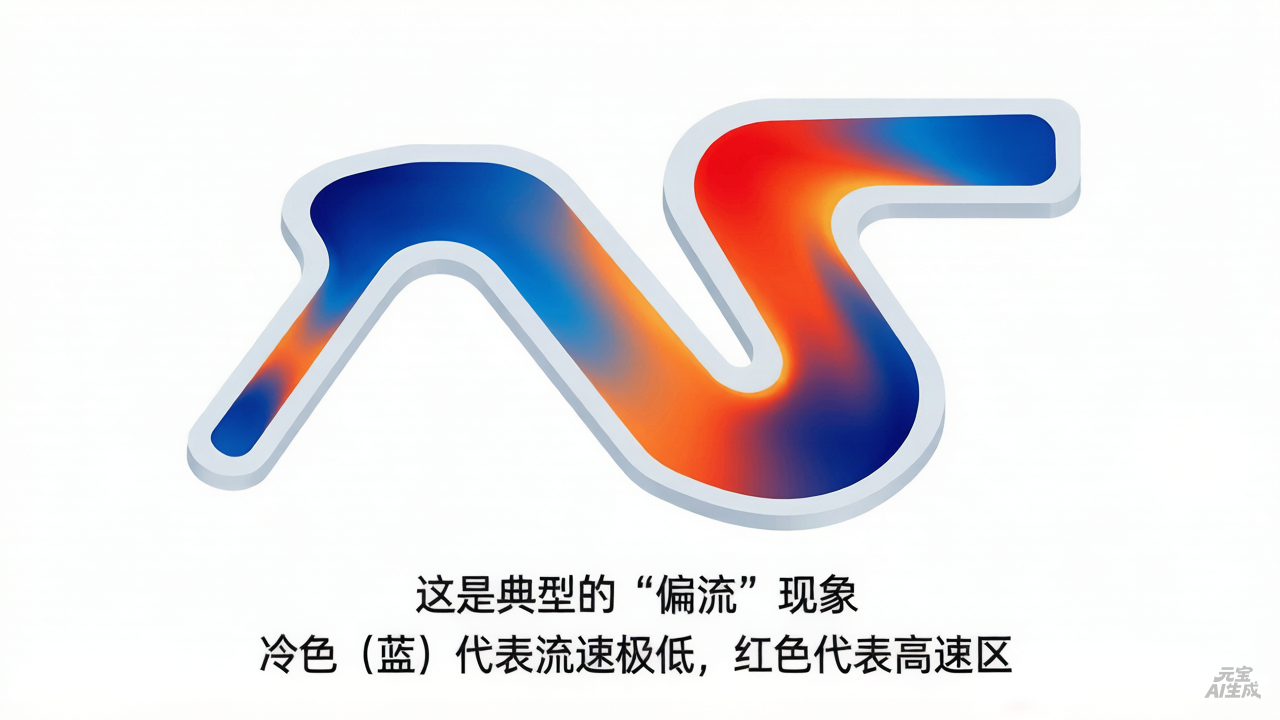

🔴 流速不均——近进口流速快、远端形成低速死区，导致 Pack 内电芯最大温差轻松突破 5~8℃，影响寿命与一致性。
简单加流量治不了温差，物理打样试错又周期长、成本高。
⚡ 行业共识：国标及头部客户要求 Pack 内电芯温差 ≤3~5℃，优选 ≤3℃。

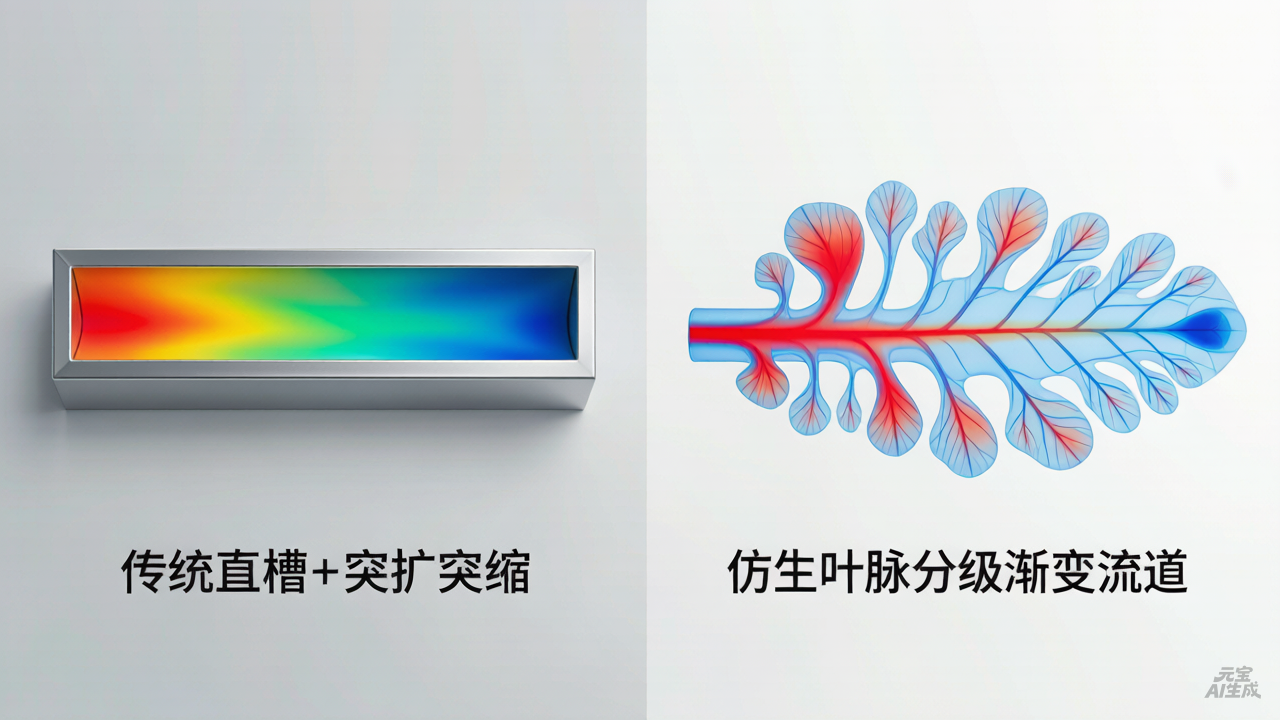

二、原理浅析：为什么仿生叶脉式流道能兼顾低压降+均温？
自然界叶脉的分级分支结构，能在长距离输运中保持各末梢流量接近均衡——这正是大尺寸液冷板需要的特性。
通过 ANSYS Icepak 进行 流-固-热三场耦合计算，我们可以清晰地看到流体在微细结构中的运动规律。仿生流道通过“分级分流”，有效削弱了沿程阻力，同时抹平了流量分配的“贫富差距”。

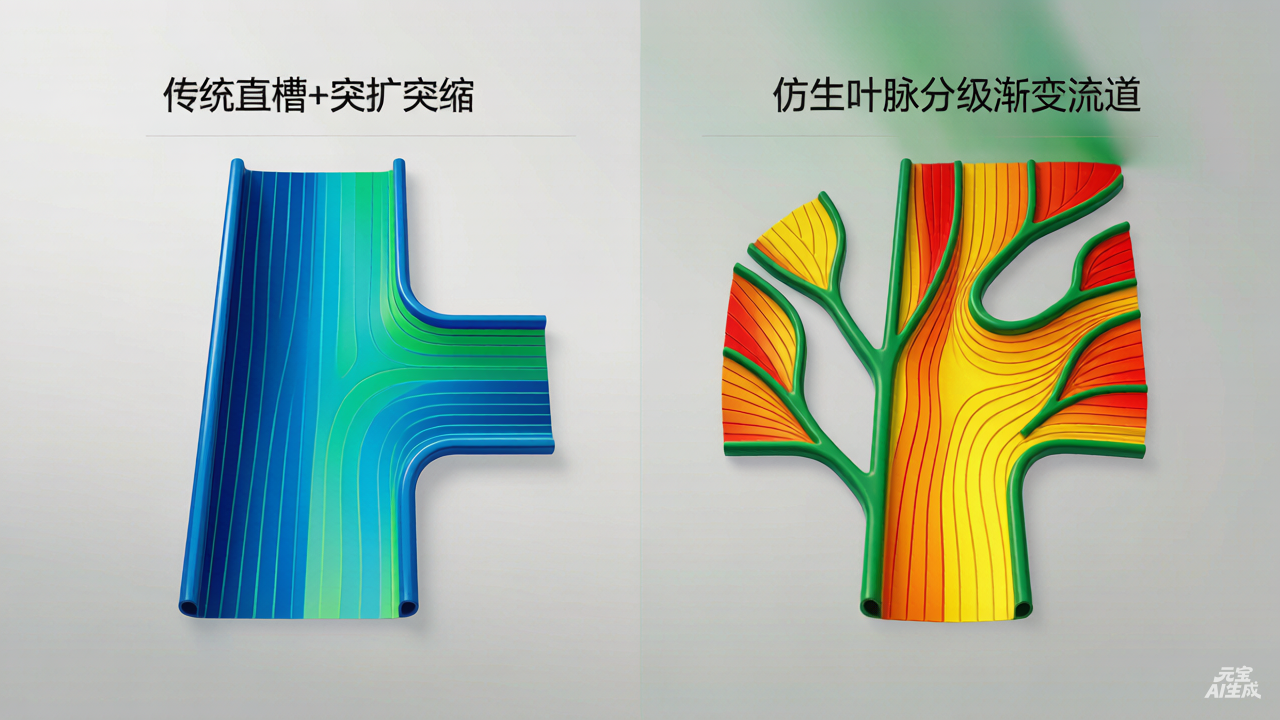

| 对比项 | 传统蛇形/平行直槽 | 仿生叶脉分级流道 |
| 沿程压降 | 高（单程长或突扩突缩） | 较低（多分支分流，主干-支干分级降压） |
| 流量分配 | 远端偏弱，易出死区 | 各分支趋近均匀，削弱尾端滞止区 |
| 换热均匀性 | 进出液温升梯度大 → 电芯温差大 | 冷却液温度场平缓 → ΔT 明显收窄 |
| 泵功需求 | 高 | 同等散热下可降低 |
三、项目案例复盘
▶ 项目背景
对象： 1P52S / 1P104S 大容量液冷储能电池Pack（LFP 280~314Ah 电芯）

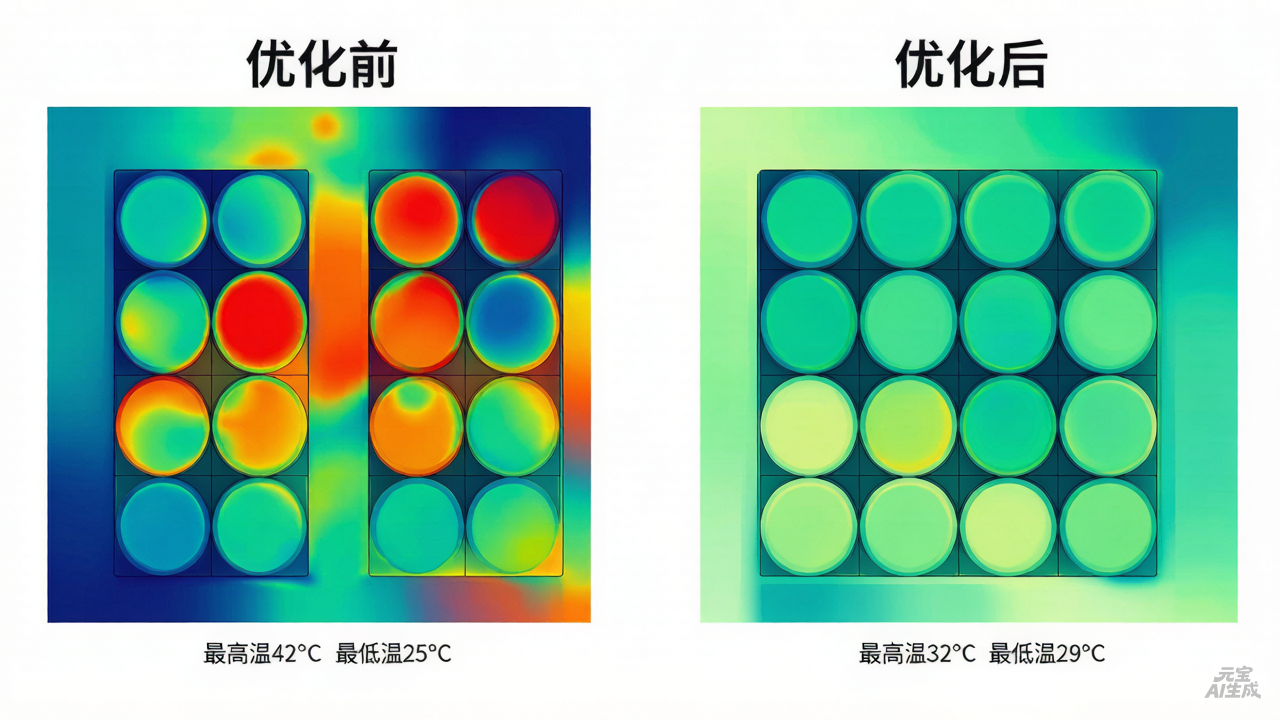

原方案问题： 初始蛇形流道 → 流阻偏高 + 远端流速低 → 1C 放电电芯温差 >6℃
目标： Pack 内电芯最大温差 ≤3℃，同时满足流阻可控、符合国标温差要求
工具： ANSYS Icepak（流-热耦合 CFD）
交付周期： 5天（模型简化→多方案迭代→出具优化报告）
▶ 仿真与优化过程
几何简化 — 保留液冷板流道、电芯、导热垫、关键结构件，简化外部弯管接头以降低网格量；
边界设置 — 按电芯 0.5C/1C 典型发热量赋值热源，设定冷却液入口温度/流量、环境对流边界；
初版诊断 — 原方案流线显示主流偏向近口侧，远端出现大面积低速区，对应电芯温升偏高；
迭代优化 — 基于速度场/温度场云图，改为仿生叶脉式分级分流道，局部调整支流宽窄与分叉角度，平衡各支路流量；
结果验证 — 多次参数扫描后锁定最终拓扑，确认压降可接受、温场均匀。
达成指标
✅ Pack 内电芯最大温差稳定在 2~3℃（行业第一梯队水平）
✅ 系统流阻较原方案降低，无需盲目加大泵功
✅ 满足 GB/T 36276 等国标对液冷储能温差控制要求
✅ 省去 2~3 轮物理开模打样，研发周期压缩、成本大幅节约
四、仿真驱动设计的价值总结
| 维度 | 传统试错法 | CFD仿真驱动（本案例） |
| 方案验证 | 多轮打样→测试→修改 | 参数扫描+多方案对比，5天出结论 |
| 温差控制 | 依赖经验，难达≤3℃ | 定向优化流道拓扑，稳定至2~3℃ |
| 流阻/泵功 | 常靠"加大流量"补偿 | 流道本身降阻，系统更节能 |
| 合规信心 | 后期才测，风险高 | 设计阶段即对标国标要求 |
五、行动号召
如果您正在攻关 大容量液冷储能Pack温差大、流阻高、流场不均 等热管理难题，欢迎将初步三维模型发给我们
可提供：Pack液冷板流-热耦合仿真 → 流道拓扑优化建议 → 温差/压降量化评估报告（含 ANSYS Icepak / Fluent 支持）
下面是真实案例云图

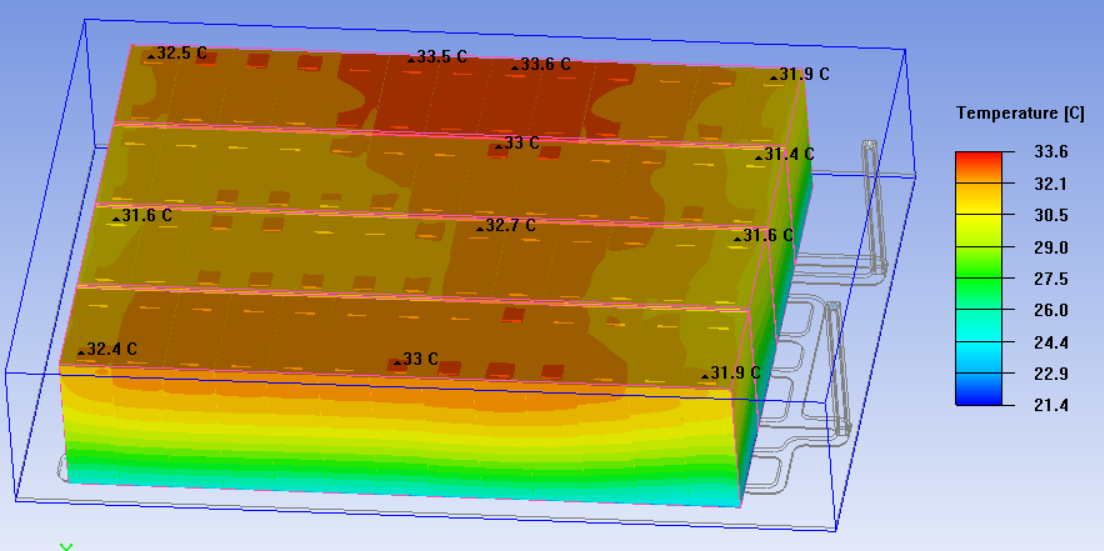

Pack内电芯温差结果控制在2-3℃优化区间效果图

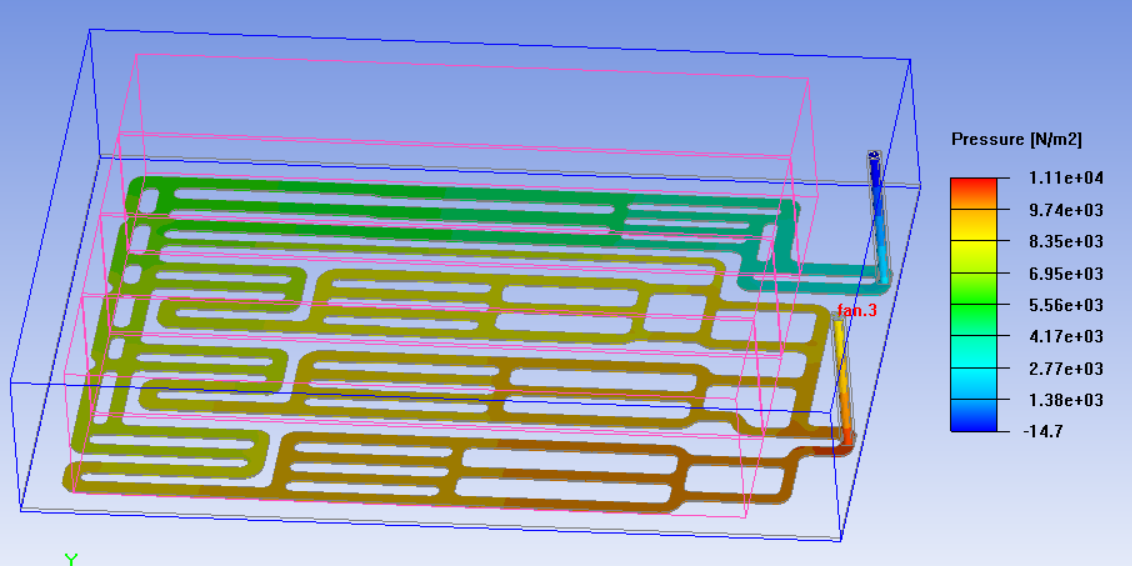

流道内的压力分布CFD仿真云图
