电磁兼容测试必备:EMC 天线核心原理、关键参数与选型指南

3月前浏览807

接收/发射

    在电磁兼容(EMC)测试体系中,天线是实现辐射发射测量与辐射敏感度试验的核心器件,直接决定测试精度、频段覆盖与结果可靠性。EMC 天线既负责捕捉被测设备(EUT)的无意辐射,也能按标准生成规定强度的干扰场,其性能与选型直接影响 EMC 测试的有效性。本文从基础概念、核心参数、典型应用天线到选型逻辑,系统梳理 EMC 测试天线的专业知识。


一、EMC 天线基础概念与核心作用




EMC 测试中,天线的功能分为两类:

  • 接收:精准测量 EUT 的辐射发射,捕捉微弱电磁干扰信号;


  • 发射:为辐射敏感度试验生成标准电磁场,验证设备抗干扰能力。

   严格来说,所有天线具备收发互易性,但 EMC 测试中接收天线更强调灵敏度,发射天线更关注场强均匀性与功率承载能力。


二、EMC 天线核心参数详解(测试必备)

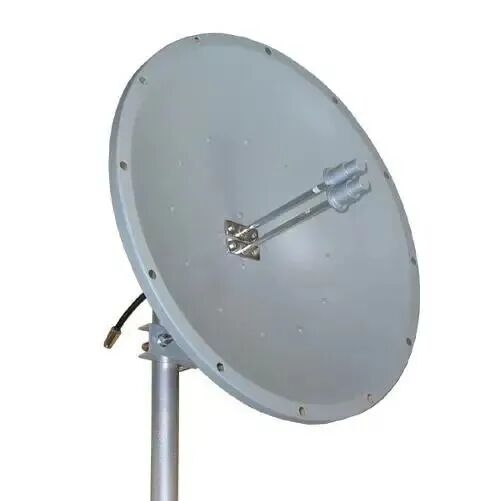

1. 增益(Gain)

   增益是天线在特定方向集中收发信号的能力,以dBi(相对于全向天线)为单位。

  • 正增益:天线将能量定向汇聚,类似手电筒聚光,提升信号强度;


  • 负增益:天线存在损耗,或尺寸远小于工作波长,常见于低频段非谐振天线。关键结论:EMC 测试优先选择正增益、增益曲线平坦的天线,保证全频段测量一致性。


2. 天线系数(AF)

   线系数是辐射场强与天线输出电压的换算关系,是 EMC 定量测试的核心参数,单位为dB。


    核心换算公式:G(dBi) = 20lgF(MHz) - 9.79 - AF(dB)其中 F 为工作频率,G 为天线增益。测试中通过天线系数可直接由接收机读数计算空间场强,是校准与数据换算的基础。

3. 波束宽度

指天线峰值响应方向上,两个半功率点间的夹角,分为 E 面与 H 面分量。核心规律:增益与波束宽度成反比 —— 增益越高,波束越窄,覆盖区域越小。测试影响:敏感度试验中,波束过窄会导致测试场无法覆盖 EUT,需多次移动天线补测,降低结果有效性。

4. 带宽

天线能稳定工作的频率覆盖范围。

  • 非谐振天线带宽 > 谐振天线;


  • 低增益天线带宽 > 高增益天线;


  • 宽带匹配网络可显著扩展带宽,优先级高于天线系数优化。EMC 标准频段跨度极大(9kHz~40GHz),单天线无法全覆盖,多天线组合是常规方案。

5. 阻抗与驻波比(VSWR)

  • 阻抗:EMC 系统标准阻抗为50Ω,天线需在工作频段内匹配 50Ω,低频磁场环天线易出现阻抗随频率漂移;


  • 驻波比:衡量阻抗匹配程度,VSWR 越大,信号反射越严重,测量误差越大。应用要点:精密测量、高频大功率测试中,VSWR 必须严格控制。

6. 尺寸

EMC 天线的核心约束条件:

  • 小天线:减少与屏蔽室、地面、EUT 的寄生耦合,便于移动部署;

  • 大天线:低频响应更好、增益更高、带宽更宽。

  • 折中原则:在满足增益与带宽前提下,优先选择小尺寸天线。



三、不同频段 EMC 测试天线选型(行业通用方案)



EMC 测试频段跨度大,需按频段匹配专用天线,兼顾性能与实用性:

  1. 100MHz 以下(低频段)

  2. 电场测量:拉杆天线(非谐振,负增益,尺寸小巧);

  3. 磁场测量:屏蔽环天线(专用 H 场测试,近场测量必备)。特点:频段低、波长长,谐振天线尺寸过大,非谐振天线为最优解。

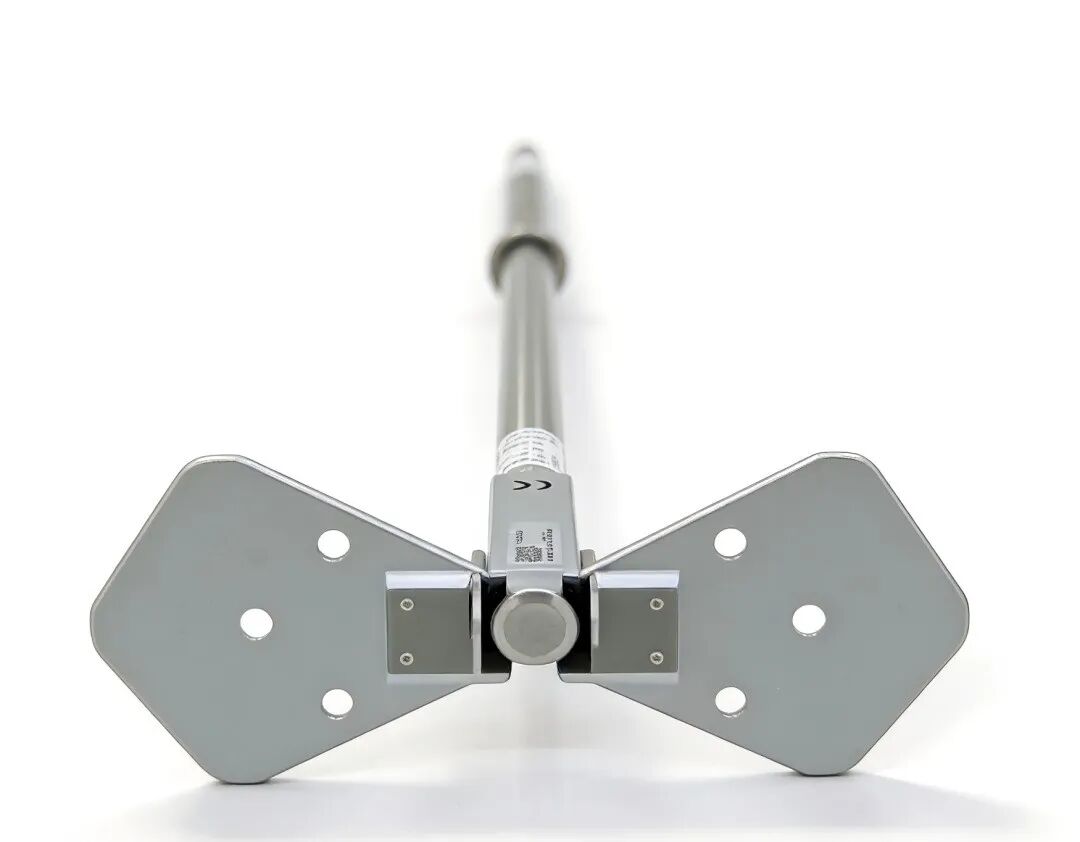

  4. 100MHz~200MHz(中低频段)首选宽带谐振天线,尺寸受限场景可选用非谐振天线,平衡带宽与安装空间。

  5. 200MHz~1GHz(中高频段)对数周期天线:宽带、高增益,覆盖广、通用性强,是 EMC 实验室主力天线。

  6. 1GHz 以上(高频段)双脊波导喇叭天线:高增益、场强均匀,适合 1~2GHz 以上辐射骚扰与抗扰度测试。

行业常规配置:单次全频段测试需3~5 副天线组合,覆盖电场、磁场、全频段需求。


四、近场 vs 远场:天线测试场景差异




  1. 远场电磁场为平面波,E 场与 H 场满足自由空间波阻抗(377Ω)固定关系,测其一即可换算另一参数,是标准辐射发射测试主流场景。


  2. 近场波阻抗未知,E 场与 H 场无固定比例,必须分别测量,常用于干扰源定位、故障诊断,需专用 E 场 / H 场天线。


五、EMC 天线选型核心流程(实验室标准)




  • 明确测试需求确定测试类型(辐射发射 / 敏感度)、标准频段、最小场强 / 灵敏度要求、屏蔽室尺寸限制。


  • 匹配天线参数优先核查:频率覆盖、增益平坦度、天线系数校准值、VSWR、尺寸。


  • 核验校准资质必须具备原厂校准曲线 / 证书,支持定期复检,保证数据可追溯。


  • 评估厂商与可靠性选择技术支持完善、售后校准便捷的厂商,可靠性优先级高于价格。


  • 确定组合方案按频段拆分天线,避免单天线超负载工作,保证全频段测试精度。


六、总结

    MC 天线不是通用射频器件,而是电磁兼容测试的精密计量工具。选型的核心是测试需求 — 参数匹配 — 频段组合 — 校准保障四位一体:既要满足标准要求的场强与灵敏度,也要适配实验室空间与测试场景;同时,定期校准、规范使用,才能长期保证测试结果准确可靠。

   对于 EMC 工程师而言,吃透天线核心参数、掌握频段选型逻辑,是提升测试效率、保证数据合规的基础能力,也是实验室搭建与设备选型的关键环节。
