告别5天漫长等待！PiFlow-DynDeriv让动导数计算试错效率提升100倍
软件介绍
在飞行器研发过程中，动导数计算一个工况花大半天，一轮参数优化动辄以“周”为单位。难道动导数计算注定是一场与时间的漫长拉锯战吗？
PiFlow-DynDeriv，一款为速度而生的动导数计算软件。
软件基于全自动流体仿真软件PiFlow发展而来，是一款专为航空、航天、低空经济等领域研发的高精度/高效率动导数计算专用软件。软件基于非定常流场的强迫震荡法，完成全速域气动导数计算，针对各种速度下飞行器的动态稳定性分析需求，提供全自动化的动导数解决方案。
Part.
1
● 科研与工程价值
加速飞控系统研制：为飞行器控制律设计提供快速、可靠的动态气动数据支撑，显著缩短从气动设计到飞控验证的研发闭环周期。
降低算力与人力成本：通过高效的GPU并行计算与稳定的收敛性能，大幅减少高性能计算资源占用及人工调参试错成本。
支撑复杂气动机理研究：精准的迟滞环捕捉能力，有助于科研人员深入探究非定常流动分离、激波振荡等复杂气动现象的物理机制。
● 核心技术优势
GPU异构并行加速架构：软件深度适配高性能GPU计算集群。实测数据显示，单工况计算耗时由传统方案的5~6小时缩短至15~20分钟，全工况项目交付周期缩短100倍以上，极大提升了科研迭代效率。
高鲁棒性数值算法：针对大攻角、强激波等复杂流场环境，底层求解器进行了专项优化。相比通用CFD软件，在超音速及高超音速工况下的收敛性显著提升，网格与参数调试次数降低90%以上，有效解决了动导数计算中常见的发散与震荡难题。
全速域标模验证体系：软件算法经过严格的算例验证，涵盖低速、超音速及高超音速等标模。计算结果与风洞实验数据及权威文献高度吻合，确保了动态气动参数的高置信度。

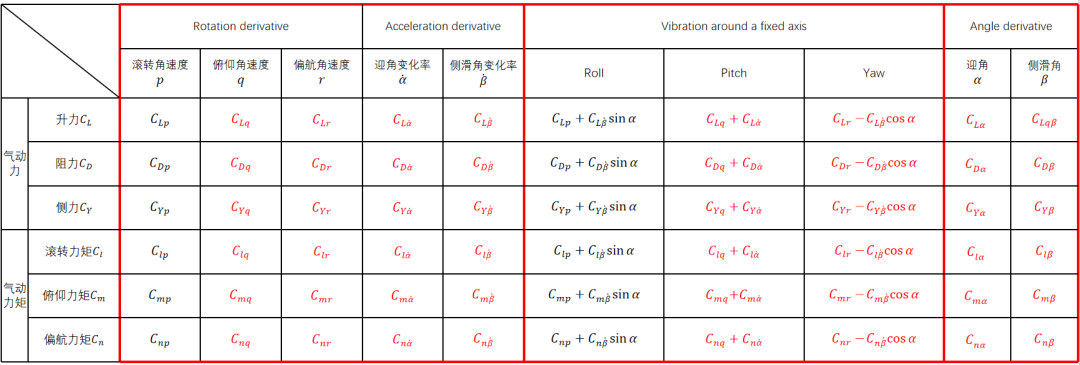

< 软件可计算动导数矩阵表 >
● 计算效率及成本核算

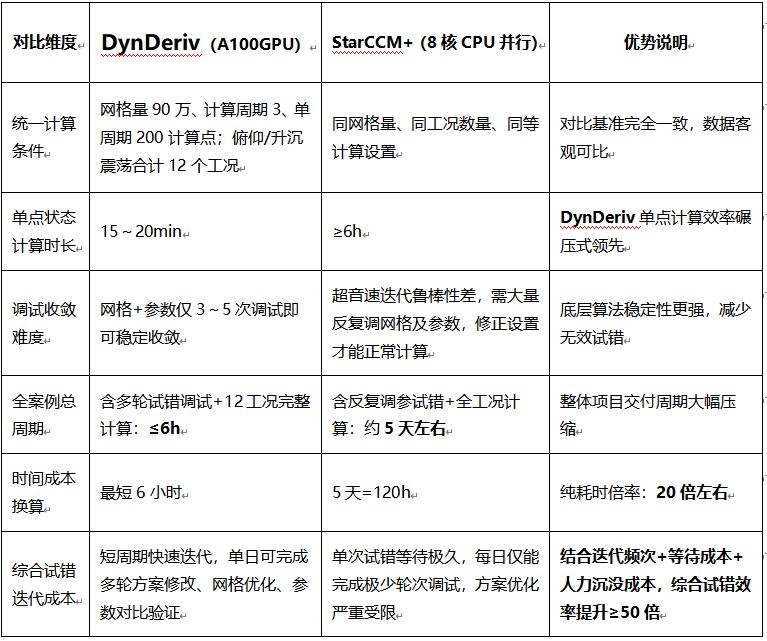

DynDeriv与StraCCM+效率及成本核算
Part.
2
● 案例：Finner超音速
标模验证算例描述
来源：美国Arnold Engineering Development Center（AEDC）风洞。
目的：该算例是有翼Basic Finner Missile（Finner标模），选取的目的是评测CFD软件对动态特性模拟能力。
Finner模型在VKF高速风洞内进行试验，Finner标模是带4片控制舵的标模。标模弹身长L=10d，d为弹身直径。质心位置Xcg=6.1d，Xcg=5d，两组实验数据，具体几何参数见图1。

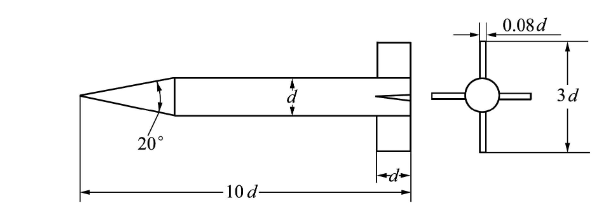

< Finner标模几何外形 >
计算描述
Finner模型的计算状态如下：

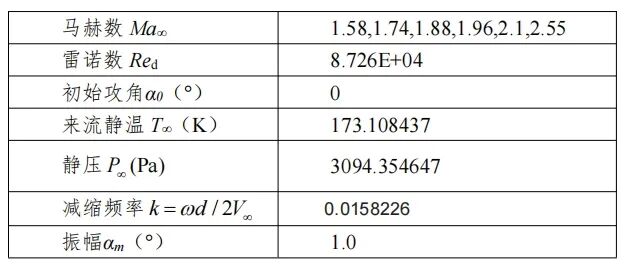

< Finner强迫俯仰计算条件 >

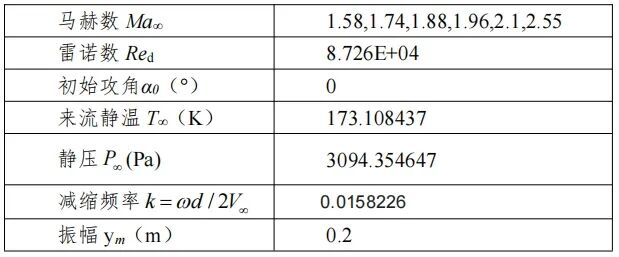

< Finner强迫升沉计算条件 >

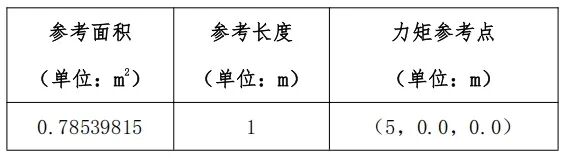

< 气动力计算参考信息 >
可比较数据
马赫数对俯仰方向稳定性参数的影响，下图是风洞实验结果预测的各状态下的动静导数曲线。

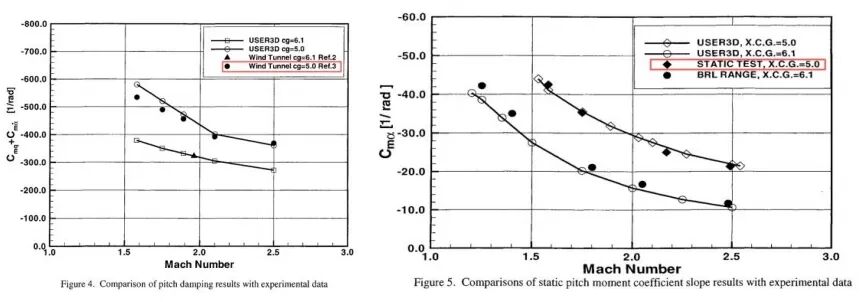

< 风洞实验结果预测的动静导数 >
DynDeriv软件计算时，选择质心位置Xcg=5d，实验数据作为基础对比，结果如下图所示：

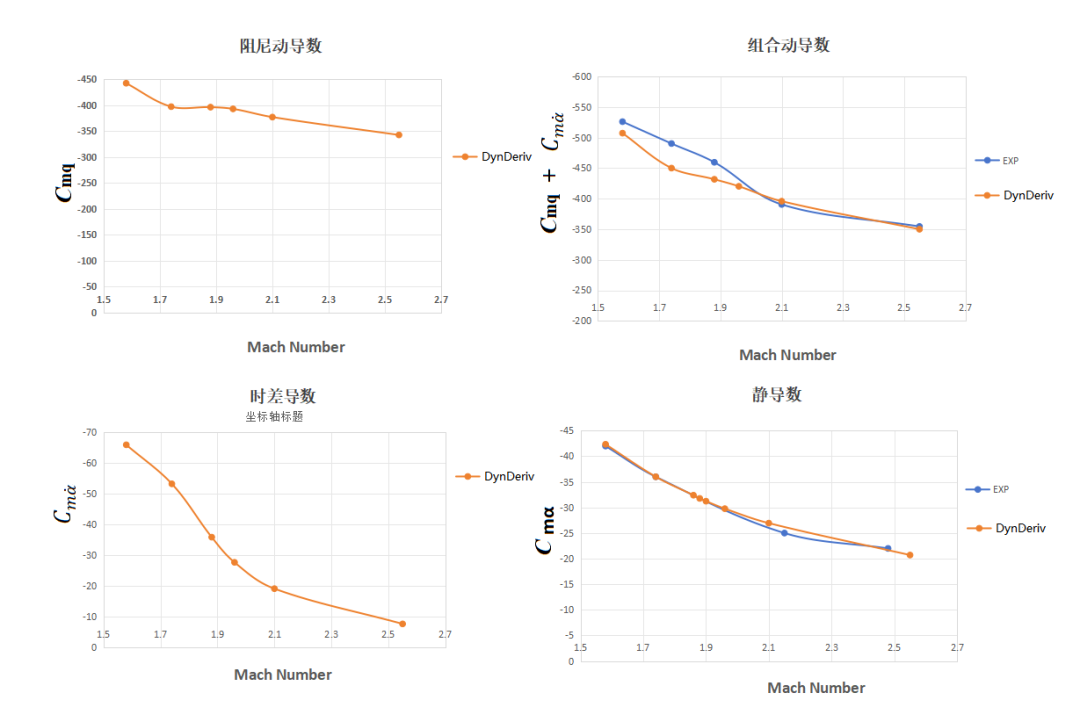

< PiFlow-DynDeriv计算结果与实验数据对比 >
参考文献
[1] Bob L. Uselton Test mechanism for measuring pitch-damping derivatives of missile configuration at high angles of attack. AD-AO09 865.
[2] Gregory Z. McGowan, Matthew J. Kurzen, Computational investigation of pitch damping on missile geometries at high angles of attack AIAA 2012-2903.
[3] Erdal Oktay, Hasan U.Akay,CFD Predictions Of Dynamic Derivatives For Missiles, AIAA2002-0276
