最近总有学员来问：“卫星结构工程师到底要掌握哪些技能？感觉内容太多太杂，无从下手。”

这个困惑我太理解了。干了这么多年的卫星结构，我的切身体会是：这个行当拼的不是你会多少软件，而是你能不能把设计、仿真、试验这条链条上每一个环节的“为什么”和“不这么做会出什么事”都搞清楚。下面我把整套技能树拆解为三大板块、若干细项，每一项都用“知识+经验”一一对应，方便你建立系统认知。



01

卫星结构详细设计





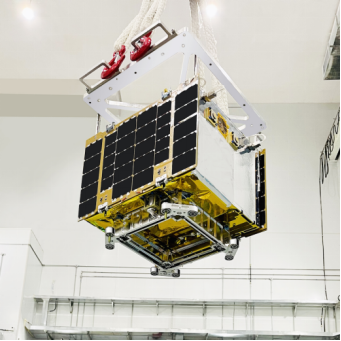

整星构型设计

知识：常见构型分四类——中心承力筒式（GEO通信卫星）、板架/箱板式（遥感/小卫星）、桁架式（SAR天线支撑）、承力框式（对日定向平台）。设计核心是传力路径连续化，从载荷接口到星箭分离面刚度不得突变。基频要求通常横向≥10Hz、纵向≥25Hz，须避开火箭POGO频率。

经验：板架式切忌用L型角片简单连接，它会截断弯矩传递，导致整星模态偏低15%-20%，必须改用嵌入式角盒或通长传力角条。桁架式碳纤维管与钛接头胶接的命门在界面——我们曾因胶层在深冷工况下脆化，热真空试验后出现微裂纹，最终靠换胶系和优化接头刚度才解决。胶接接头必须做热循环老化后的强度测试，不能只测常温。

在我的视频课程《卫星结构设计全流程实战教学》上，完整拆解四类卫星构型设计逻辑，结合真实小卫星、通信卫星型号，演示传力路径优化、基频不达标整改全流程，解决新手构型选型无思路的难题。欢迎读者朋友扫描试看。

限时特价（限10名）

秒杀：999元（售价：1299元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【知识周推荐】卫星结构设计全流程实战教学：手把手教你独立承担卫星结构研制任务_航空_航天_控制_试验_装配_电气-仿真秀视频课程

以下是课程大纲：

第一章 课程概述

1、卫星结构设计思路

2、单机配套表梳理

第二章 论证阶段

3、卫星初步布局

4、卫星约束条件梳理与说明

5、卫星坐标系的定义

6、视场分析与调整

7、质量特性复核

8、重心单机位置调整

第三章 详细设计阶段

9、单机接口设计

10、框架的详细设计

11、隔热单机的设计

12、结构附件设计

13、卫星走线设计

14、配重块设计与配重接口设计

15、螺钉的选用原则与统计

内容可根据用户讨论酌情加餐，欢迎加入课程VIP订阅用户交流群。

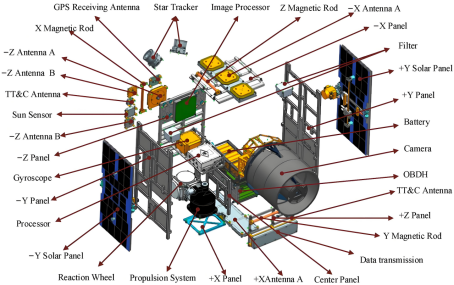

整星布局设计

知识：布局受五大因素驱动——运载整流罩包络、质心偏差（通常三轴在±50mm内）、敏感器视场无遮挡、电磁兼容空间隔离、设备拆装可达性。每个设备须保证扳手操作空间，关键设备预留专用拆装通道。

经验：布局阶段必须用数字样机做全功能巡检，把MLI厚度、电缆弯曲半径、管路接头尺寸全建入模型，不能靠“估计差不多”。早期多花一周做这件事，后期能省下数月返工。





视场与运动包络分析

知识：为光学相机、星敏感器、天线等建立精确的视场包络锥或全向视场球，检查在轨展开过程中及终态是否有结构件、MLI进入。运动包络分析覆盖太阳翼、天线从收拢到完全展开的扫略轨迹，与星表凸出物保持安全距离（通常≥50mm）。

经验：视场分析必须覆盖展开中间过程。我们曾有天线展开至73°时与星表电连接器刮擦的案例，只因只查了收拢态和终态。MLI厚度加褶皱余量会把实际包络外推20-30mm，数模中必须建虚包络强制参与检查。





螺钉选用

知识：宇航紧固件执行QJ/GJB标准体系，不同体系严禁混用。材料上钛合金TC4用于高应力及与复材连接场景，不锈钢用于一般承力，铝合金螺钉仅用于小载荷设备。防松分四级——自锁螺母（一般振动）、厌氧胶（中等振动）、自锁垫圈（需热补偿）、结构保险如双螺母/冲点（火工品冲击）。钢螺钉接铝合金螺纹咬合长度需≥2倍直径且须加钢丝螺套。

经验：扭矩值不能硬抄手册，K值受润滑和表面处理影响偏差可达±30%，关键连接必须用实物做扭矩-预紧力标定试验。钢螺钉不加螺套直接拧铝是绝对禁区——我们在鉴定振动后见过铝螺纹塑性变形的教训。火工品冲击区应采用“厌氧胶+自锁垫圈+间隙配合孔”组合，让外力由摩擦力承担，螺钉不受剪。每次试验后检查漆线错位比重新打力矩更直观可靠。碳纤维与铝合金接触必须做完整防腐工序：阳极化→底漆→0.2mm玻璃布隔离→湿装配，缺一不可。





材料与结构形式选择

知识：铝合金中2A12/7075用于承力件，5A06用于焊接密封舱。TC4钛合金热膨胀系数与碳纤维接近，是复材连接首选。碳纤维复材需掌握铺层设计（0°/±45°/90°）和经典层合板理论。蜂窝夹层结构用等效板理论分析，破坏模式含面板皱曲、芯子剪切、脱胶。

经验：碳纤维面板+铝蜂窝界面热应力在反复循环后会累积，方案阶段就须做极限温度循环后的剥离强度测试。镁合金因腐蚀和易燃风险，主承力结构上慎用。蜂窝板埋件须分级处理：小载荷标准埋件，中等加发泡胶填充，重载用贯通埋件，每个取1.5-2.0安全系数逐个校核。





力热一体化设计

知识：热弹性效应是温差下材料胀缩受约束产生热应力与变形，是高精度结构的控稳关键。热控接口需考虑散热面粘贴OSR片后刚度变化、加热器禁布高应变区、热管预埋间隙控制。

经验：开槽释放热应力是双刃剑，槽端部高频振动下会成为疲劳源。OSR片区域必须在仿真中单独等效附加质量与刚度，否则试验结果必然偏离。加热器安装区最大载荷下应变量不得超过500微应变，布局时须与热控工程师联合确认。

注意：在笔者主讲的《航天卫星力热耦合 & 热变形高级仿真实战》专门讲解高精度卫星力热协同设计，解决热应力变形、光学载荷控稳等进阶难点，补齐高端卫星结构核心竞争力。详情可以点击查看高精度卫星在轨力热耦合与热变形分析机理、方法与工程仿真实践

02

卫星力学仿真

卫星力学仿真 主要包含五大分析类型，每一项都有其特定的目的、输入条件和注意事项。





静力过载分析

知识：模拟运载火箭飞行段准稳态载荷工况，输入为运载方提供的各事件过载系数（轴向+横向），施加于整星有限元模型约束点，校核结构在极限过载下的强度与刚度。

经验：准静态过载是频率相关的包络线，不能简化为单一恒定值。若运载方给了多频点数据，必须取包络施加，否则低频段可能欠考核、高频段可能过考核。





模态分析

知识：计算结构固有频率与振型，要求提取频率范围覆盖运载条件要求的上限，各方向累计有效质量参与比≥90%。基频须满足运载方对横向和纵向的最低要求。

经验：某方向有效质量参与比不足90%，说明模型在该方向遗漏了重要模态，需补充提取。基频不满足要求时，优先检查连接刚度和传力路径是否连续，而非盲目加厚结构。





频率响应分析

知识：在基础正弦激励下计算各关心点的加速度、位移、应力响应，通常采用模态叠加法求解。核心参数是模态阻尼比，直接影响共振区的响应幅值。

经验：阻尼比切忌一刀切取0.02——焊接整体结构可低至0.005-0.01，多螺钉连接板可达0.03-0.05，不加区分会使响应偏差数倍。阻尼取值必须有试验数据或标准依据并写入分析报告。





随机振动分析

知识：输入为功率谱密度，计算结构的随机响应PSD和RMS值，验证结构在火箭发动机噪声及气动紊流等宽带随机激励下的承受能力。阻尼比选取同样至关重要。

经验：控制点位置决定考核的有效范围。我们曾遇过主结构响应正常但远离控制点的局部载荷内部断裂的案例，原因是局部共振未被感知和抑制。对精密载荷须在安装界面附近增设响应限控制点或采用力限双控策略。





冲击响应谱分析

知识：用于火工品分离、级间分离等瞬态冲击环境下的结构响应评估。常用方法为大质量法或直接施加响应谱，频率范围通常高达数千赫兹，网格须能捕捉此频段模态。

经验：冲击响应集中在局部高频区，连接点附近应力往往远超准静态。对于承受冲击的精密设备支架，建议进行子模型精细化分析，以捕捉应力集中效应。





建模规范与等效方法

知识：杆梁用于承力杆，壳用于板，体仅用于三维细节。RBE2是刚体约束，RBE3是柔性力分配。蜂窝板等效为正交各向异性壳，连接刚度用CBUSH弹簧元赋予六向刚度。

经验：两部件间直接RBE2“焊死”会使频率高估20%以上，应改用RBE3+CBEAM或基于单钉试验的CBUSH。蜂窝板等效后须用3D细节模型校验前六阶模态，误差<5%、MAC>0.9方可用于整星。建模后做“一次准则”——用1g工况手核支反力和位移量级，半天能堵住90%低级错误。





模型修正与相关性分析

知识：相关性指标含频率误差（<5%）、MAC值（对角线>0.9）、互正交性（非对角线≈0）。修正采用灵敏度分析锁定敏感参数，再优化迭代逼近试验值。

经验：修正优先级永远是连接刚度>边界条件>复材等效参数>材料本构。材料参数修改须有物理可实现性——铝模量只能调在69-72GPa范围，若优化出离谱数值，说明物理模型本身有遗漏。MAC值上不去时先查测点与节点对应关系及模态是否密集混淆。

在我的视频课程《航天卫星结构设计与力学仿真实战 24 讲》完整覆盖本节全部仿真内容，手把手教学 HyperMesh/Nastran 建模、各类工况仿真设置、模型相关性对标、力限双控仿真，一次性解决建模失真、仿真结果和试验不符等高频问题。本课程还为订阅用户提供VIP群 交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工信部教考中心认证的——工程仿真技术（CAE分析职业能力登记评价证书）。欢迎识别下方二维码，查看最新课程大纲和试看。

限时特价（限10名）

秒杀：999元（售价：1299元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【知识周推荐】卫星结构设计与力学仿真实战24讲：HyperMesh/Patran/Nastran教学_HyperMesh-仿真秀视频课程

03

卫星AIT与试验





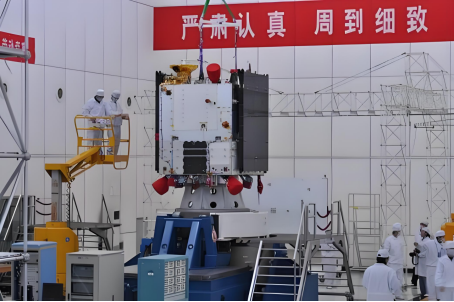

总装工艺控制

知识：装配基于激光跟踪仪建基准坐标系，核心原则是无应力装配——靠修配垫片使连接面自然贴合，禁止强行拉拢。力矩施加执行“预紧-拧松-终拧”三步程序以消除虚假摩擦。

经验：手拧检验最实用——螺栓应能用手拧入2/3螺纹长度，否则停工查明。展开机构装配后必测旋转力矩，偏大预示轴承卡滞、偏小预示预紧不足，都是轨故障隐患。关键连接点终拧后划漆线存档，每次试验后先查漆线错位。





试验夹具与边界模拟

知识：夹具一阶频率须≥试验上限频率的1.5倍。与卫星连接界面须完全模拟真实星箭界面，含螺栓规格、数量、力矩及接触面状态。

经验：夹具刚度不足会造成欠试验——能量被夹具吸收，产品考核量级不够，这种“通过”是假象，夹具传递特性是评审必查红线。水平振动时夹具重心过高会产生过大倾覆力矩，有损坏滑台轴承风险。





力学环境试验

力学试验是结构验证的核心环节，每一项对应不同的载荷环境和考核目标。

（1）正弦振动试验

知识：模拟运载火箭飞行中由发动机燃烧振荡、气动抖振等产生的低频正弦激励。分鉴定级和验收级，鉴定级量级通常比验收级高50%、时间加倍。试验方式为对数扫频或线性扫频，通过控制点加速度反馈实现闭环控制。

经验：扫频过程中需实时监控幅频和相频曲线，频率漂移超过3%即需警惕结构损伤。带大型柔性附件（如太阳翼）时，应采用低量级预扫频确认试件状态，再逐级升高至目标量级，避免一次加载过冲导致损坏。

（2）随机振动试验

知识：模拟运载火箭发动机噪声及气动紊流引起的宽带随机激励，频率范围通常20-2000Hz。输入条件为功率谱密度，考核结构在高频宽带的疲劳和强度。同样分为鉴定级和验收级。

经验：随机振动最容易出现“过试验”——尤其是在高频段。传统加速度控制可能在高频局部共振区注入过量能量，导致地面试验损坏而在轨本不会出现的问题。我们规定关键载荷须采用力限双控策略，同时监测RMS响应是否随激励线性增长，若出现非线性增长须立即停机检查。

（3）冲击试验

知识：模拟火工品分离、级间分离、解锁展开等产生的瞬态冲击环境，频率范围可达100-10000Hz。通常以冲击响应谱的形式给出条件。激励方式含摆锤式、火工品式、谐振板式等。

经验：冲击试验的难点在于边界条件复现——不同夹具和安装方式会显著影响传递到产品的冲击量级。必须用冲击谱合成算法预先评估测点响应，试验中重点关注高频段谱值是否超出条件上限，超出则可能对脆性材料（如陶瓷、光学元件）造成隐性损伤。

（4）噪声试验

知识：模拟运载火箭起飞和跨声速段的高声强噪声环境（总声压级可达140-150dB），考核结构及大面积部件（太阳翼、反射面天线）在声致振动下的承受能力。在混响室中进行，输入为声压级谱。

经验：蜂窝板结构和薄膜结构对声载响应敏感，噪声试验中最常见的问题是面板脱粘和薄膜撕裂。试验前需用麦克风阵列校准声场均匀性，试验后对大面积胶接结构逐一敲击检查有无脱粘。

（5）静力试验

知识：模拟运载飞行中的准静态过载，通过液压作动筒或砝码加载系统对卫星结构施加集中力或分布力，检验结构的极限承载能力和稳定性。加载需分级进行，逐级记录位移和应变。

经验：静力试验中加载点的位置和方向必须精确匹配仿真边界，否则会引入附加弯矩导致提前破坏。加载过程中若出现某测点应变的非线性增长或卸载后残余变形超差，说明结构已进入屈服，必须降级使用或改进设计。

（6）模态试验

知识：通过力锤激振或激振器扫频，测量结构的频响函数，识别固有频率、振型和模态阻尼比。是验证和修正有限元模型的核心数据来源。要求测点布局能充分描述各阶模态的空间特征。

经验：模态试验的关键是悬挂方式——自由边界须用弹性绳悬挂使刚体模态频率低于一阶弹性模态频率的1/5。测点数量至少为关心模态阶数的3倍以上。如果识别出的阻尼比远高于仿真取值（如>0.05），说明结构中存在未建模的摩擦或能量耗散环节，需排查装配质量。





试验数据判读与异常处置

知识：控制策略含平均控制、极值控制和力限双控。异常特征包括频率突然漂移、亚谐波/高次谐波出现、响应不随激励线性增长。

经验：听见异常响声立即停机，没有误停只有漏过。频率下降可能意味刚度退化或连接松动，频率上升可能意味结构因变形卡紧。响应非线性增长预示损伤在演化，须立即排查。





故障归零

知识：建立故障树，从设计、材料、制造、装配、试验五个维度逐项排查，根因须经复现试验或精细仿 真证实。

经验：结构故障往往多环节耦合。曾处理支架根部裂纹——设计安全系数1.8足够，但制造圆角超差（R2变R0.5）加装配引入0.15mm强迫位移，振动叠加应力超限。改进分三层：设计加强并明确检测、制造增专检、装配增应变监测。归零必须追到图纸或工艺更改单才算闭环。

卫星结构是一场不允许失败的精确战争。我们交付的是一个无法维修、要在真空中运行数年的飞行器，它的安危取决于我们在地面上付出了多少诚实和严谨。如果你想干这行，就从这每一项开始，把它们变成你自己的肌肉记忆。

（完）

---
