火箭发射名场面抛整流罩！复现火箭整流罩Abaqus建模仿真全流程

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

1月前浏览673

点击文尾阅读原文报名

作者 | 力学AI有限元仿真秀专栏作者

首发 | 仿真秀App

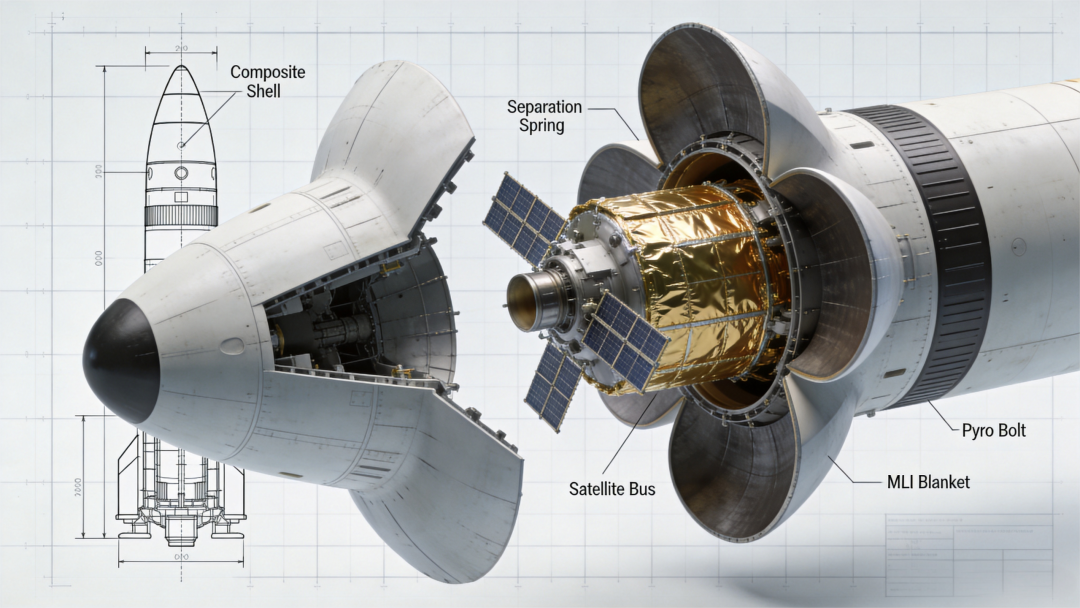

火箭整流罩是运载火箭的重要外部结构，主要作用是在飞行初段保护卫星、载荷舱及相关仪器设备。当火箭飞出大气层后，整流罩需要按照预定方式可靠分离，并避免与载荷或箭体发生碰撞干涉。因此，整流罩分离过程仿真是航天结构设计中非常典型的有限元分析问题。

火箭发射名场面-抛整流罩

本案例通过 Abaqus/CAE 完成整流罩结构建模、分瓣装配、参考点设置、耦合约束、连接器失效、显式动力学求解和网格划分。它不是简单画一个外形，而是完整展示了复杂航天结构从几何到动力学分析的建模思路。

视频流程总览

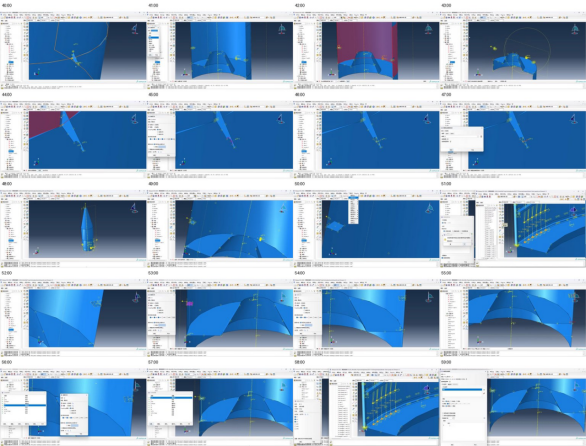

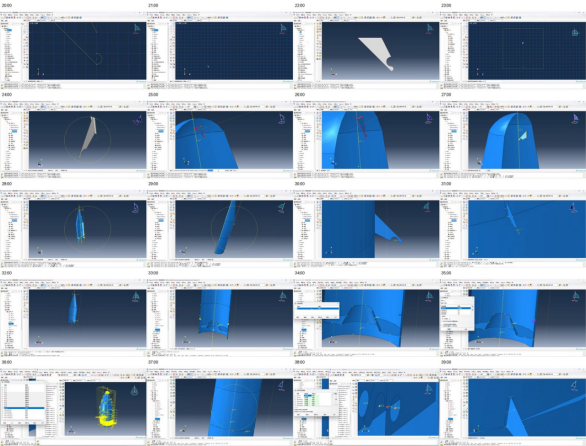

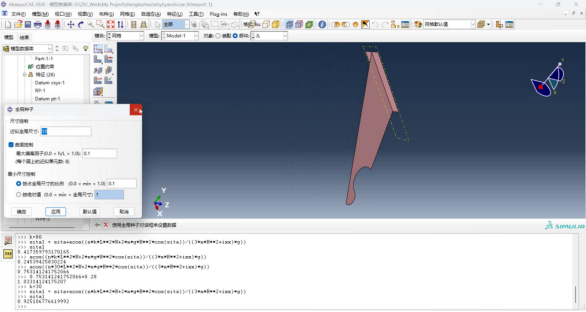

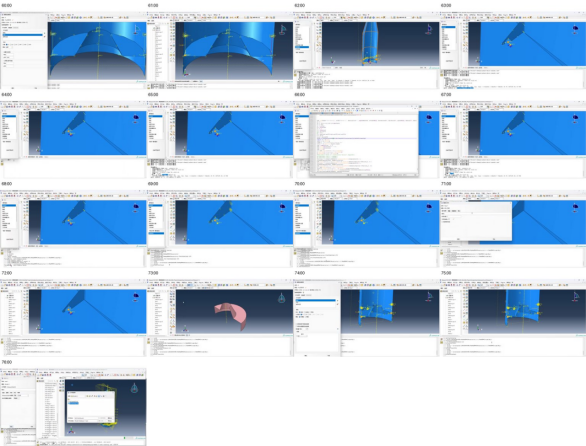

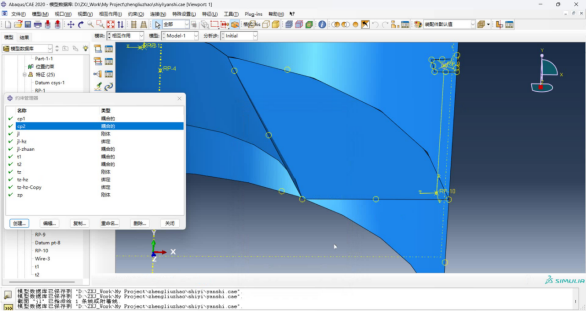

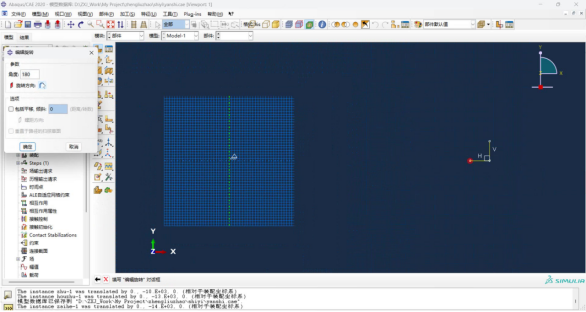

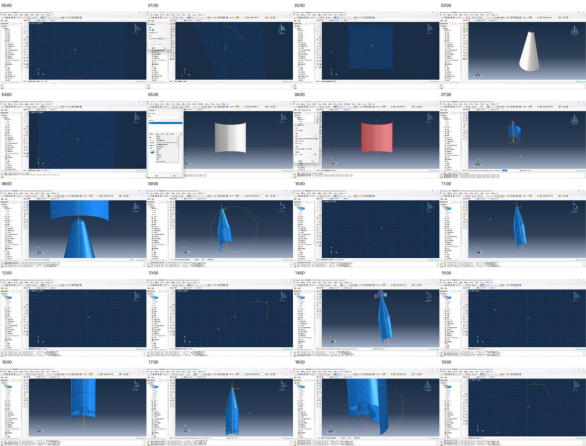

下面四张图为视频关键过程的整体缩略图。从时间轴可以看出，案例大致经历了几何草图与壳体生成、分瓣装配、局部连接件与参考点布置、连接器与约束定义、脚本辅助设置以及作业提交几个阶段。

图 1

图 2

图 3

图 4

运载火箭详细建模操作流程

Step 1 进入 Part 模块，绘制整流罩母线轮廓

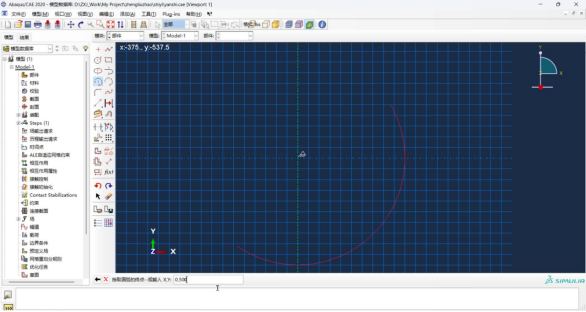

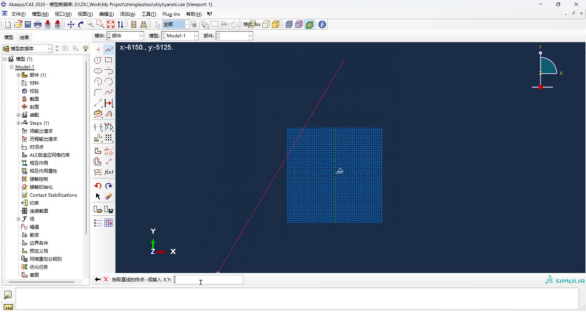

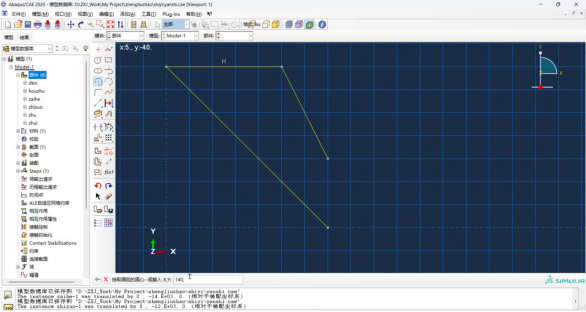

图 5 在草图环境中建立整流罩轴对称母线，为后续旋转壳体做准备

运载火箭详细的建模操作流程来源于我原创发布在仿真秀官网的视频课程《运载火箭整流罩Abaqus分离动力学全流程教学：掌握四大航天仿真核心能力》第二章节。视频开头进入 Abaqus/CAE 的 Part 模块，在草图平面中绘制整流罩的二维母线轮廓。该轮廓通常由直线段、圆弧段和过渡段组成，用来描述整流罩从头锥到柱段的外形变化。

这一步的关键不是追求复杂，而是先把整流罩的基本气动外形表达清楚。对于薄壁壳体结构，二维母线加旋转生成壳体，是效率最高、结构最清晰的建模方式。

Step 2 利用旋转方式生成整流罩主体壳体

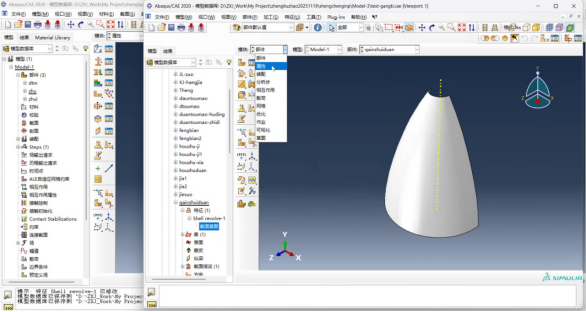

图 6 通过旋转操作生成整流罩锥柱组合壳体

完成母线绘制后，利用 Revolve 或旋转壳体生成方式，将二维轮廓绕中心轴旋转，得到整流罩主体。视频中可以看到模型形成了典型的上部锥段和下部筒段结构。

整流罩属于薄壁结构，因此采用壳体建模更符合工程实际。相比实体单元，壳单元可以在保证结构响应表达的同时，大幅降低单元数量和计算成本。

操作内容	将二维母线绕中心轴旋转，形成三维整流罩壳体结构。
建模目的	快速获得完整外形，并为后续分瓣、加强结构布置和动力学分析提供基础几何。
亮点	从几何规律出发，用最少操作建立工程上可用的整流罩主体模型。

Step 3 创建柱段和分瓣壳体区域

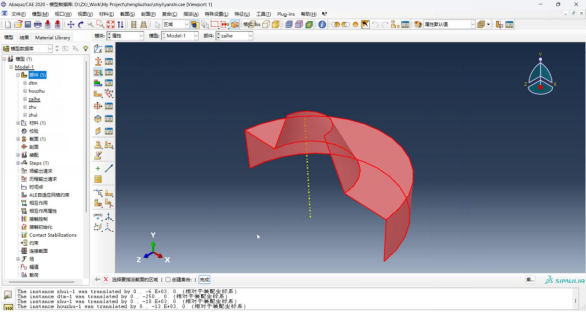

图 7 创建柱段壳体，并开始形成可分离的罩体区域

视频中继续建立整流罩柱段和局部分瓣壳体。分离分析不能把整流罩始终看作完整封闭结构，而要让不同罩瓣具备独立运动能力。

通过对壳体进行局部分割、复制和装配，可以将整流罩处理为左右瓣或多瓣结构。这一步为后续模拟罩体打开、旋转和脱离过程打下基础。

操作内容	建立整流罩柱段局部壳面，并将罩体逐步处理成可分离的瓣体结构。
建模目的	赋予整流罩不同瓣体独立运动自由度，使后续分离动力学分析具备物理基础。
亮点	分离仿真的关键不是模型“长得像”，而是结构必须“能按真实方式运动”。

Step 4 对分瓣结构进行装配与空间定位

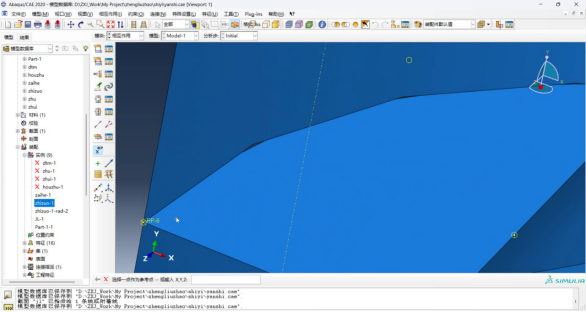

图 8 调整分瓣壳体与整流罩主体的空间位置关系

完成单个瓣体或局部壳体后，需要在 Assembly 模块中进行空间定位。视频中通过平移、旋转和对齐操作，将不同壳体部件放置到正确位置。

整流罩分离模型中，各部件之间的相对位置非常重要。如果装配位置不准确，后续连接器方向、约束区域和分离运动都会受到影响。

操作内容	在装配模块中调整整流罩瓣体、柱段和相关壳体部件的位置。
建模目的	保证分瓣结构与整体整流罩几何关系一致，为后续连接、约束和运动定义提供准确空间基础。
亮点	不是单个零件建完就结束，而是要让零部件之间的空间关系正确。

Step 5 建立顶部连接和局部构件

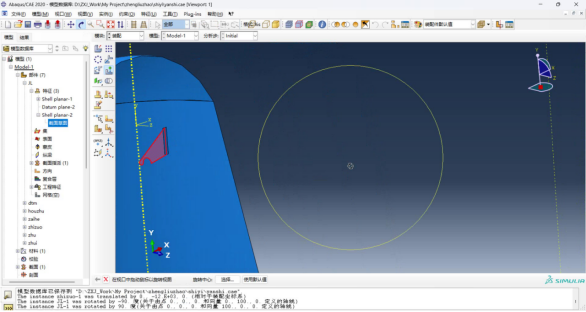

图 9 在整流罩顶部区域布置局部连接构件

视频中可以看到整流罩顶部开始出现局部连接构件或支撑结构。这类构件用于表达真实工程中局部加强、连接或分离机构的位置。

对于整流罩这类薄壁结构，局部连接区域往往是力和运动传递的关键位置。它们不一定都需要做成复杂实体，但需要在模型中用合理的壳体、刚体区域或连接点进行等效。

操作内容	在整流罩上部区域创建并装配局部连接件、支座或加强结构。
建模目的	补充整流罩关键连接位置，使模型不只是外蒙皮，而具有工程连接与载荷传递特征。
亮点	不是“画外壳”，而是讲解结构连接关系和工程简化方法。

Step 6 创建底部裙边、支座和分离相关区域

图 10 在整流罩底部区域进行裙边和连接区域建模

视频中整流罩底部区域进行了更多局部建模，包括裙边、支撑区域和分离连接附近的结构。底部通常是整流罩与箭体或适配结构连接的重要区域，也是分离边界条件集中设置的位置。

这一部分建模的重点是把分离边界附近的局部几何表达出来，使后续可以在这些位置布置参考点、约束、连接器和释放行为。

操作内容	建立整流罩底部支撑区域、裙边结构和分离连接附近的局部面片。
建模目的	为底部分离连接、铰链约束和局部受力传递提供几何载体。
亮点	这是从普通结构模型过渡到“分离动力学模型”的关键位置。

Step 7 单独建立分离连接件或铰链类构件

图 11 绘制并生成分离连接件或铰链类局部构件

视频中单独创建了类似连接件、支座或铰链的局部部件。该部件不是整流罩外形的一部分，而是用于控制分离运动、连接释放和局部转动的关键结构。

实际工程中整流罩分离常涉及铰链、锁紧机构、爆炸螺栓、弹簧推力或释放装置。有限元中可以通过几何构件、参考点和连接器组合进行等效表达。

操作内容	通过草图绘制和壳体/面结构方式建立局部分离连接件。
建模目的	为后续模拟整流罩打开、转动或释放提供结构载体。
亮点	“航天分离机构的有限元等效建模思路”。

Step 8 将连接件装配到整流罩指定位置

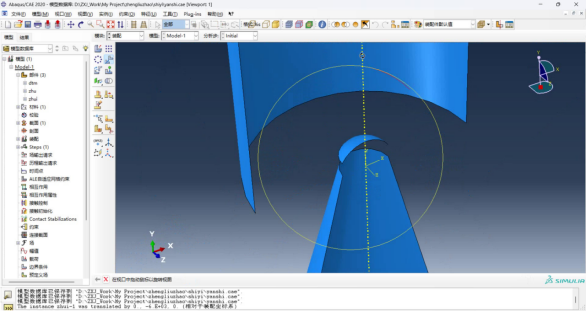

图 12 将局部连接件装配到整流罩上，并检查空间姿态

局部连接件建好后，需要装配到整流罩对应位置。视频中通过旋转和平移操作，使连接件与整流罩壳体、分离边界或支座区域相匹配。

这一步的核心是保证连接件的位置、角度和方向正确。对于分离分析而言，连接器方向和铰链轴线通常对分离轨迹影响很大，不能只看视觉上是否贴近。

操作内容	将分离连接件定位到整流罩对应位置，并调整角度与方向。
建模目的	保证连接件能够正确参与后续约束、耦合和分离运动定义。
亮点	可以强调“复杂模型最怕方向错，方向错了，载荷和运动全都错”。

Step 9 设置参考点 RP，用于控制局部运动

图 13 在连接区域和分离结构附近布置参考点 RP

视频中开始大量使用参考点 RP。参考点是 Abaqus 中处理复杂连接和运动控制时非常常用的工具。对于整流罩分离问题，很多载荷、约束和连接器并不直接施加在壳体节点上，而是通过参考点进行统一控制。

将局部节点区域与 RP 耦合之后，可以通过 RP 定义集中载荷、转动自由度、连接器、释放行为和后处理输出，使模型控制更加清晰。

操作内容	在分离连接区域、支座区域和局部构件附近创建参考点。
建模目的	用参考点统一控制局部区域运动，便于施加载荷、定义连接器和提取关键响应。
亮点	RP 是整流罩分离仿真中的重要抓手，“复杂运动控制的遥控器”。

Step 10 建立集合、耦合约束和刚体关系

视频中对多个区域进行选择，并建立集合、耦合或刚体约束。几何上看似接触在一起的部件，在有限元计算中并不会自动传力，必须通过 Interaction 或 Constraint 明确力学关系。

在整流罩模型中，某些局部连接区域可以近似为刚体区域，某些壳面需要与参考点耦合，某些部件之间需要绑定。这些设置共同决定了结构是否能够正确传递载荷和运动。

操作内容	选择局部区域并创建集合，然后建立 Coupling、Rigid Body 或 Tie 等约束。
建模目的	将几何上分散的部件转化为力学上有联系的整体模型，同时保留需要分离的位置。
亮点	Abaqus 高阶建模能力：不是简单画网格，而是定义结构之间“怎么连接”。

Step 11 定义连接器与分离释放行为

视频中可以看到连接器、约束和局部相互作用设置逐渐增多。这一部分是整流罩分离仿真的核心：通过连接器等效爆炸螺栓、铰链、弹簧或锁紧机构。

连接器可以连接两个参考点或两个局部区域，并通过轴向、径向、转动等自由度定义不同的力学行为。当连接器达到指定条件或分析步骤触发释放后，整流罩瓣体即可进入独立运动状态。

操作内容	建立连接器单元或连接行为，并指定连接方向、自由度和释放逻辑。
建模目的	模拟整流罩从连接锁紧状态到释放分离状态的物理过程。
亮点	真正体现“分离过程”，而不是只做静力分析。

Step 12 通过局部坐标系控制连接方向

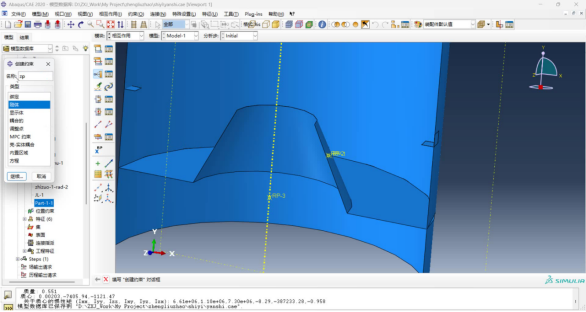

图 14 在曲面结构上定义局部方向和连接器坐标关系

整流罩是曲面薄壳结构，很多连接件的实际方向并不与全局 X、Y、Z 坐标重合。视频中通过局部坐标系、参考方向和选择点线面的方式确定连接器方向。

这一步非常重要，因为分离推力、铰链转轴和连接释放方向都依赖局部方向。如果方向定义错误，即使模型能算完，运动轨迹也可能完全不符合工程实际。

操作内容	结合 Datum、参考点和局部几何选择，确定连接器和约束的方向。
建模目的	保证载荷方向、释放方向和转动轴线符合整流罩实际分离运动。
亮点	复杂曲面结构建模中，方向控制往往比几何绘制更容易出错。

Step 13 批量设置连接关系和局部约束

图 15 对多个连接位置进行重复选择和批量约束设置

视频后半段可以看到多个连接区域被反复选择和设置，说明模型中存在多组重复的支座、连接器或耦合关系。对于周向分布结构，这类重复操作非常常见。

在工程建模中，重复连接的准确性很重要。一个连接点漏设或方向错误，都可能导致计算中出现局部异常运动。

操作内容	对多个周向分布的连接件、支座和参考点进行重复约束定义。
建模目的	保证所有分离连接位置具有一致且完整的力学关系。
亮点	重复操作越多，越需要参数化和脚本辅助。

Step 14 使用 Python 脚本辅助参数化建模

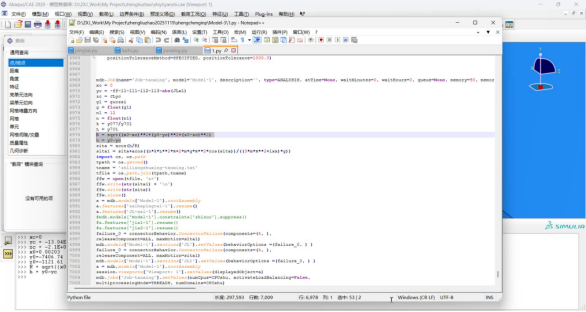

图 16 通过 Python 脚本辅助计算参考点、角度、连接行为和作业参数

视频中打开了 Python 脚本，脚本内容涉及参考点坐标、角度计算、连接行为、失效行为以及作业设置等。这说明本案例并不是完全依赖鼠标操作，而是结合了 Abaqus 二次开发思路。

对于复杂整流罩模型，参考点、连接器和约束数量较多，纯手动设置非常容易出错。通过 Python 脚本可以实现批量创建、参数修改和重复计算，大幅提高工程效率。

操作内容	利用 Python 脚本计算几何参数、批量控制连接关系和分析作业设置。
建模目的	提高复杂模型的自动化程度，降低重复操作成本，并方便后续参数化分析。
亮点	从会点 Abaqus，到会用脚本提高建模效率。

Step 15 设置显式动力学分析步与释放过程

图 17 连接释放后整流罩瓣体进入分离运动状态

整流罩分离属于典型的动力学问题，涉及连接释放、大位移运动、可能接触和碰撞等非线性行为。视频中后处理或模型状态显示出整流罩瓣体已经被释放并发生打开运动。

这类问题通常采用 Abaqus/Explicit 显式动力学求解，因为显式算法对复杂接触、瞬时释放和大变形运动更稳定。相比普通静力分析，它更适合回答“释放之后结构怎么运动”的问题。

操作内容	建立显式动力学分析步，并在连接释放后观察整流罩瓣体的分离运动。
建模目的	模拟整流罩从锁紧状态到打开脱离状态的动态过程。
亮点	从静态建模走向动态分离仿真，工程感更强。

Step 16 创建 Job，提交显式动力学计算

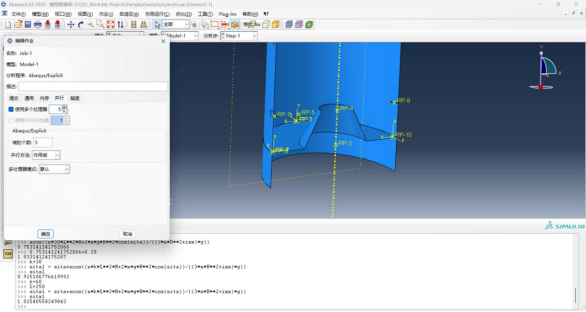

图 18创建并提交 Abaqus/Explicit 分析作业

最后进入 Job 模块，创建分析作业并设置求解参数。视频中可以看到作业提交窗口和处理器设置，这说明模型已经完成了前处理建模，准备进入求解阶段。

提交计算前需要检查几何装配、网格、集合、约束、连接器、载荷、边界条件和分析步设置是否完整。尤其是显式动力学模型，最小单元尺寸、连接器释放逻辑和接触关系都会影响计算稳定性。

操作内容	创建 Abaqus/Explicit 分析作业，设置计算资源并提交求解。
建模目的	将完整有限元模型交给求解器，得到整流罩分离运动和结构响应结果。
亮点	这一步体现完整闭环：从几何建模到动力学计算，形成可交付的工程仿真案例。

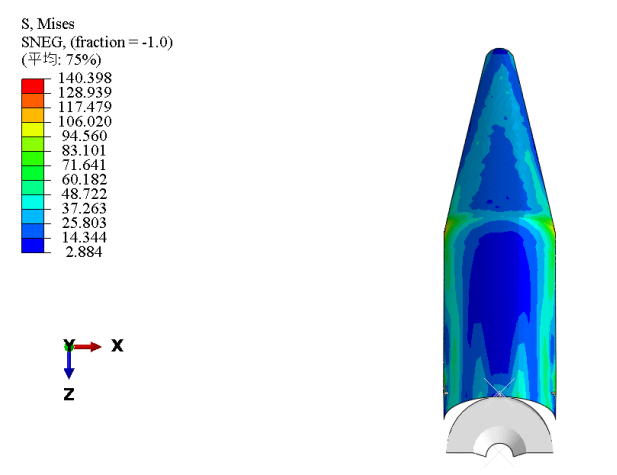

后处理应重点观察什么

整流罩分离仿真完成后，后处理不能只看动画是否“好看”，更应围绕分离安全性和结构运动合理性展开。建议重点观察以下内容：

整流罩瓣体是否能够顺利分离，是否存在未释放、卡滞或异常摆动。
分离过程中是否与载荷、箭体、支架或相邻罩瓣发生不允许的碰撞干涉。
罩瓣的位移、速度和转角变化是否满足预期分离姿态。
连接点、支座和局部加强区域是否出现异常变形或过大响应。
连接器释放时刻、释放顺序和失效行为是否符合设计逻辑。
显式动力学计算中的能量平衡是否合理，避免非物理能量增长。
