测点不在网格节点上,ANSYS Mechanical 还能提取应力吗?

1月前浏览1397



需求描述:测点不在节点上,结果怎么取?

大家好,我是小郭老师,中科院硕士,长期从事 ANSYS 二次开发与仿真流程自动化,曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

之前我写过两篇 Mechanical 表格瞬态数据导出的文章,主要讲如何从已有结果表格中提取瞬态数据。

这类方法很好用,但有一个前提:选择范围内要有有效网格节点。

而实际项目中,试验测点、传感器位置或设计监测点,通常给的是空间坐标,很可能不一定正好落在某个节点上。

Probe 的关键不只是 Geometry Selection

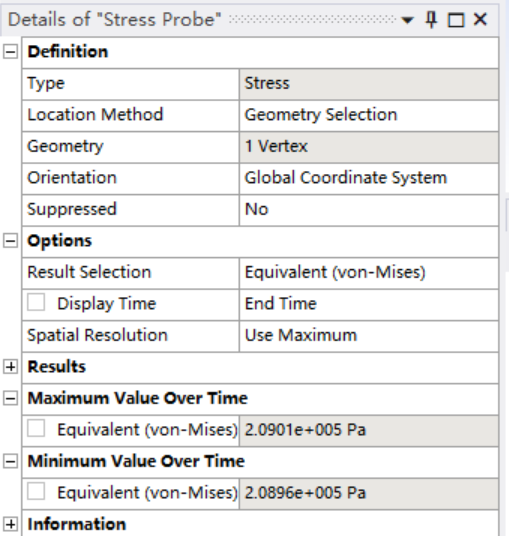

在 Mechanical 里插入 Probe 时,很多人默认使用 Geometry Selection

也就是先选一个几何点、边、面或 Named Selection,再让 Probe 提取这个位置或范围上的结果。


这个习惯没有错。但它容易让人误以为 Probe 只能基于几何选择。

实际上,Probe 的 Details 里有一个很关键的属性:

Location Method

如果把它从 Geometry Selection 改成 Coordinate System,Mechanical 就会使用指定局部坐标系的原点作为 Probe 的结果提取位置。



更稳的做法是:

用局部坐标系定义测点位置,
再让 Stress Probe 使用这个坐标系作为 Location。

也就是说,脚本要完成三件事:

  1. 1. 创建一个局部坐标系 monitor_point

  2. 2. 将坐标系原点设置到目标测点坐标;

  3. 3. 创建 Stress Probe,并让它使用 monitor_point 作为结果提取位置。

脚本实现思路

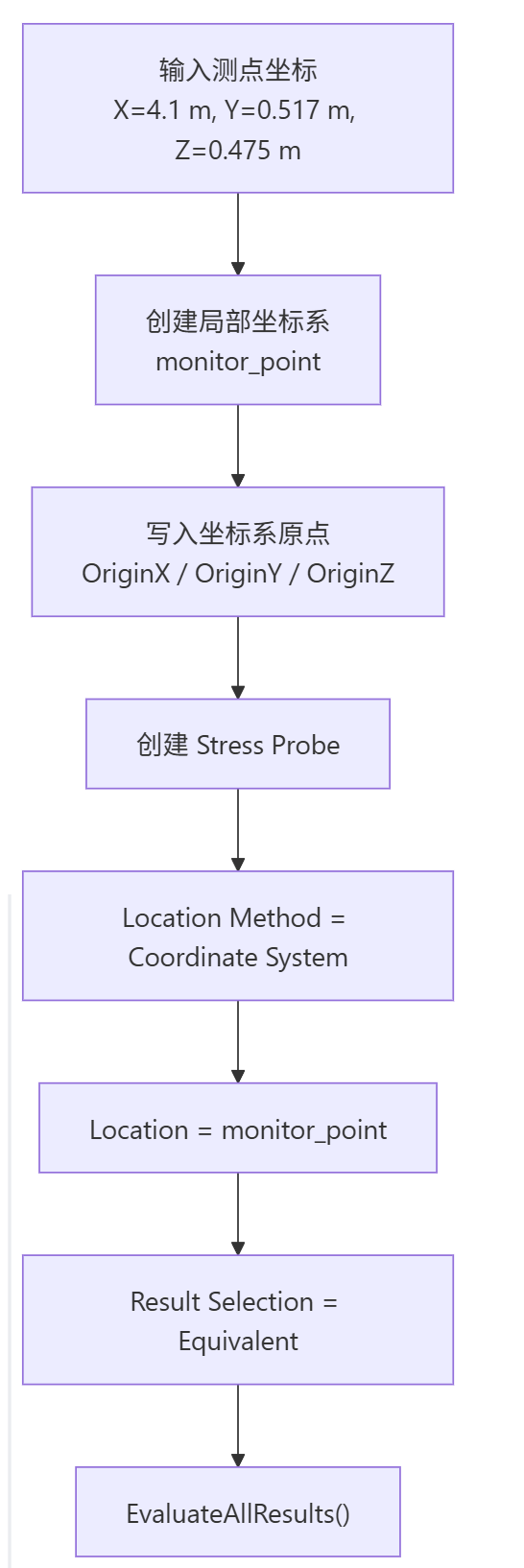

核心流程如下:


这里最关键的是:monitor_point 不是提前手动创建好的对象,而是脚本创建出来的局部坐标系。后面 Stress Probe 的 Location 直接指向这个脚本对象。

源码及其讲解

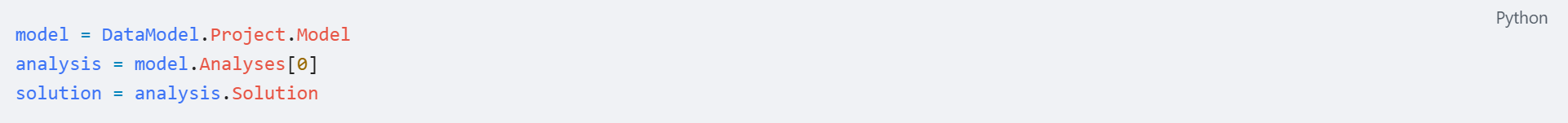

首先,创建脚本入口

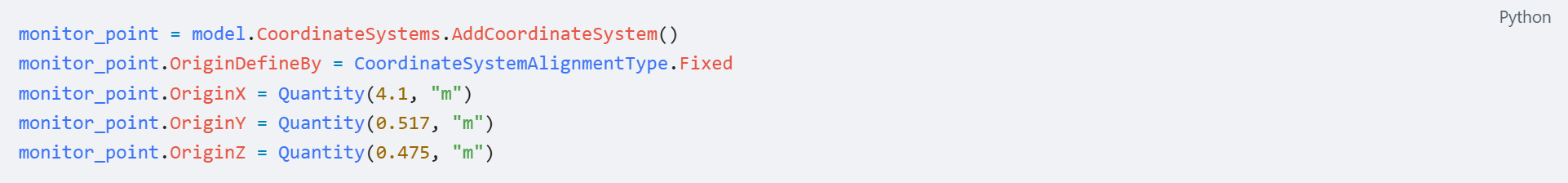

接着创建局部坐标系,并写入测点坐标:


这里采用的是 Mechanical 录制脚本中的写法:通过 OriginDefineByOriginXOriginYOriginZ 定义坐标系原点。

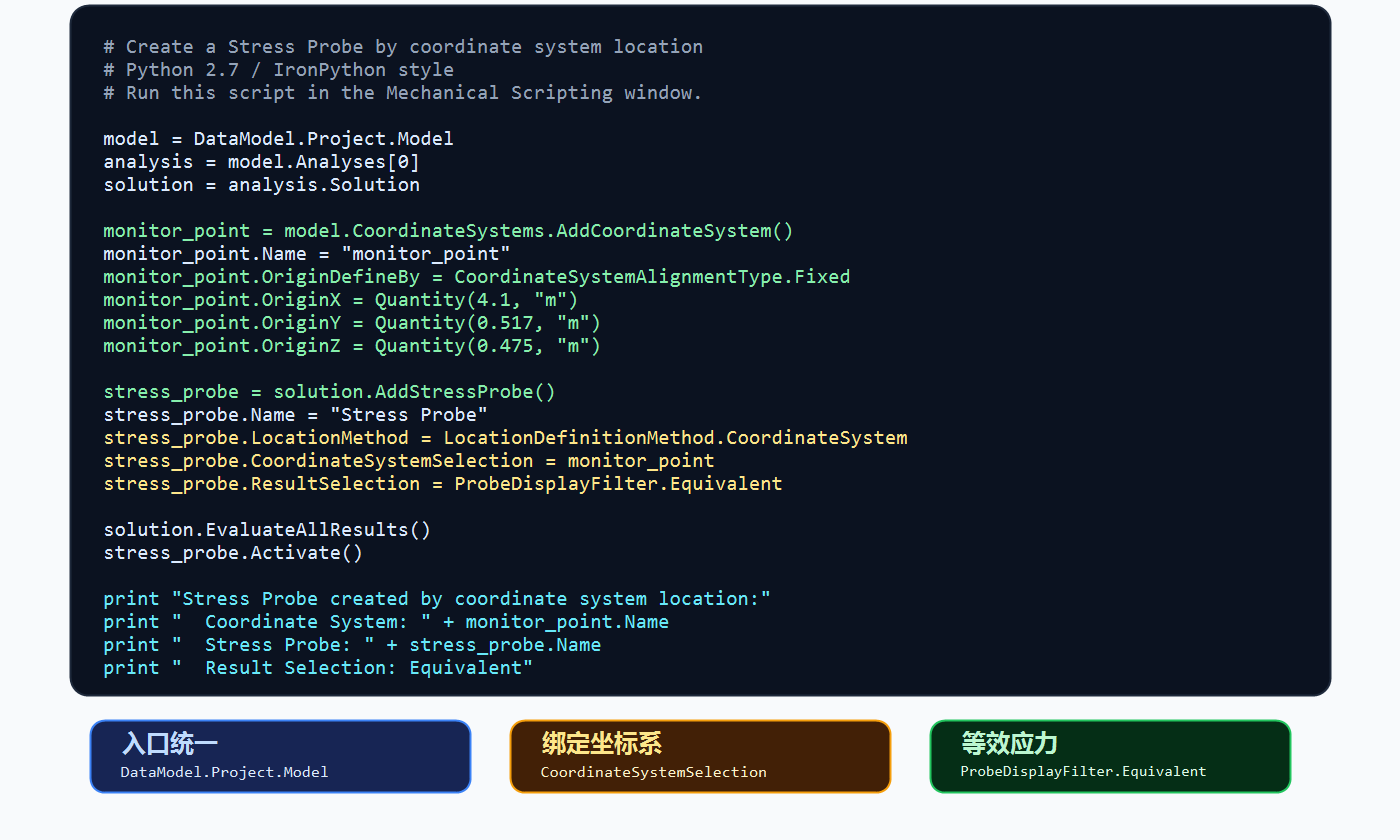

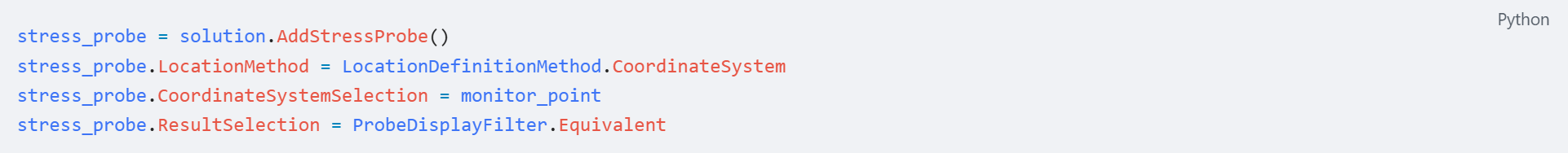

然后创建 Stress Probe,并把它绑定到刚创建的 monitor_point


其中最重要的是:


也就是说,Probe 的结果提取位置由脚本创建的局部坐标系决定。

脚本运行结果

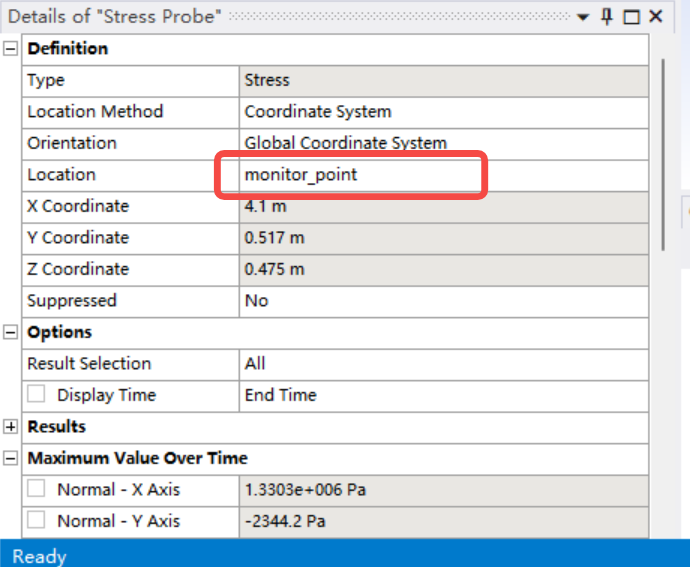

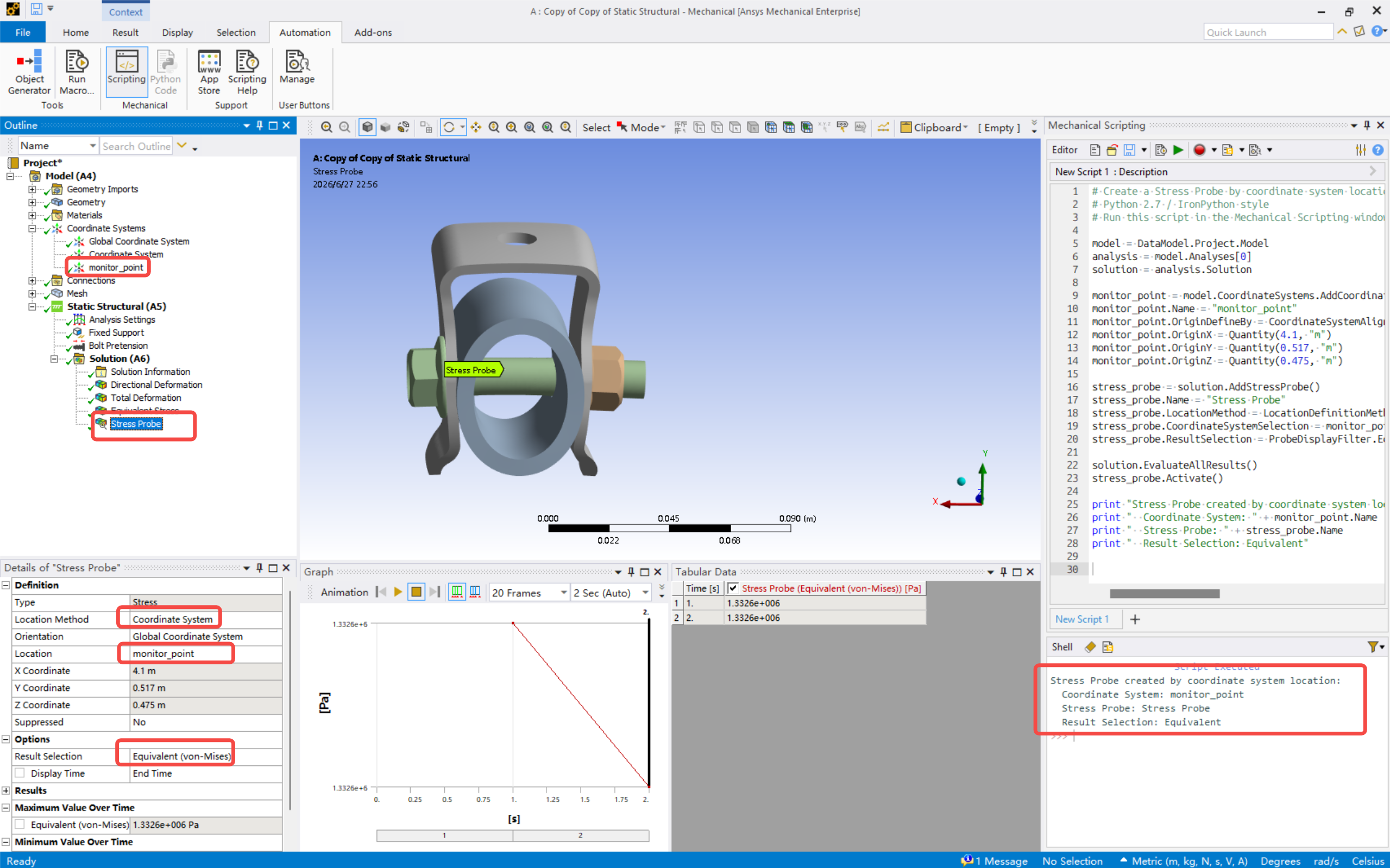

脚本运行后的结果如下图所示:

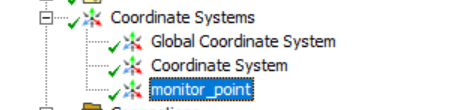

这时 Stress Probe 不再通过几何选择定位,而是通过 monitor_point 坐标系定位。坐标系原点就是测点位置:

X Coordinate = 4.1 m
Y Coordinate = 0.517 m
Z Coordinate = 0.475 m

由于脚本设置了:

stress_probe.ResultSelection = ProbeDisplayFilter.Equivalent

因此这里提取的是该测点位置处的等效应力结果。

脚本扩展方向

这个脚本只演示一个测点。实际项目中,可以继续扩展成一套测点 Probe 自动化模板。

第一个方向,是多测点批量创建

可以把测点整理成表格:

point_name    x       y        z       unit
MP_01         4.1     0.517    0.475   m
MP_02         4.3     0.520    0.480   m
MP_03         4.5     0.530    0.490   m

脚本读取表格后,批量创建:

  • monitor_point_MP_01 这类局部坐标系;

  • Stress Probe_MP_01 这类应力探针;

  • • 每个 Probe 对应自己的测点坐标系。

第二个方向,是加入同名对象检查

本文脚本是演示版,每次运行都会创建新的坐标系和 Probe。项目版脚本可以先检查对象是否已存在,存在则更新坐标和 Details,不存在再创建。

第三个方向,是和结果导出结合

Probe 创建完成后,可以继续读取 Probe 结果、导出表格、截图,或者生成测点应力对比报告。

总结

这一篇解决的是一个具体问题:

测点不在网格节点上时,如何在 Mechanical 中提取该位置处的等效应力。

核心思路是:

测点坐标
  -> 局部坐标系 monitor_point
  -> Stress Probe
  -> Coordinate System Location
  -> Equivalent Stress

本文脚本完成了:

  1. 1. 创建局部坐标系 monitor_point

  2. 2. 写入坐标系原点坐标;

  3. 3. 创建 Stress Probe

  4. 4. 将 Location Method 设置为 Coordinate System

  5. 5. 将 Location 绑定到 monitor_point

  6. 6. 将 Result Selection 设置为 Equivalent

  7. 7. 刷新并激活结果对象。

需要注意的是,非节点位置处的结果通常来自插值。它适合虚拟测点、试验测点对比和关键空间点监测;如果项目要求读取某个节点 ID 的原始结果,就应该使用节点提取或 DPF 路线。


点击阅读原文,立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》,掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。

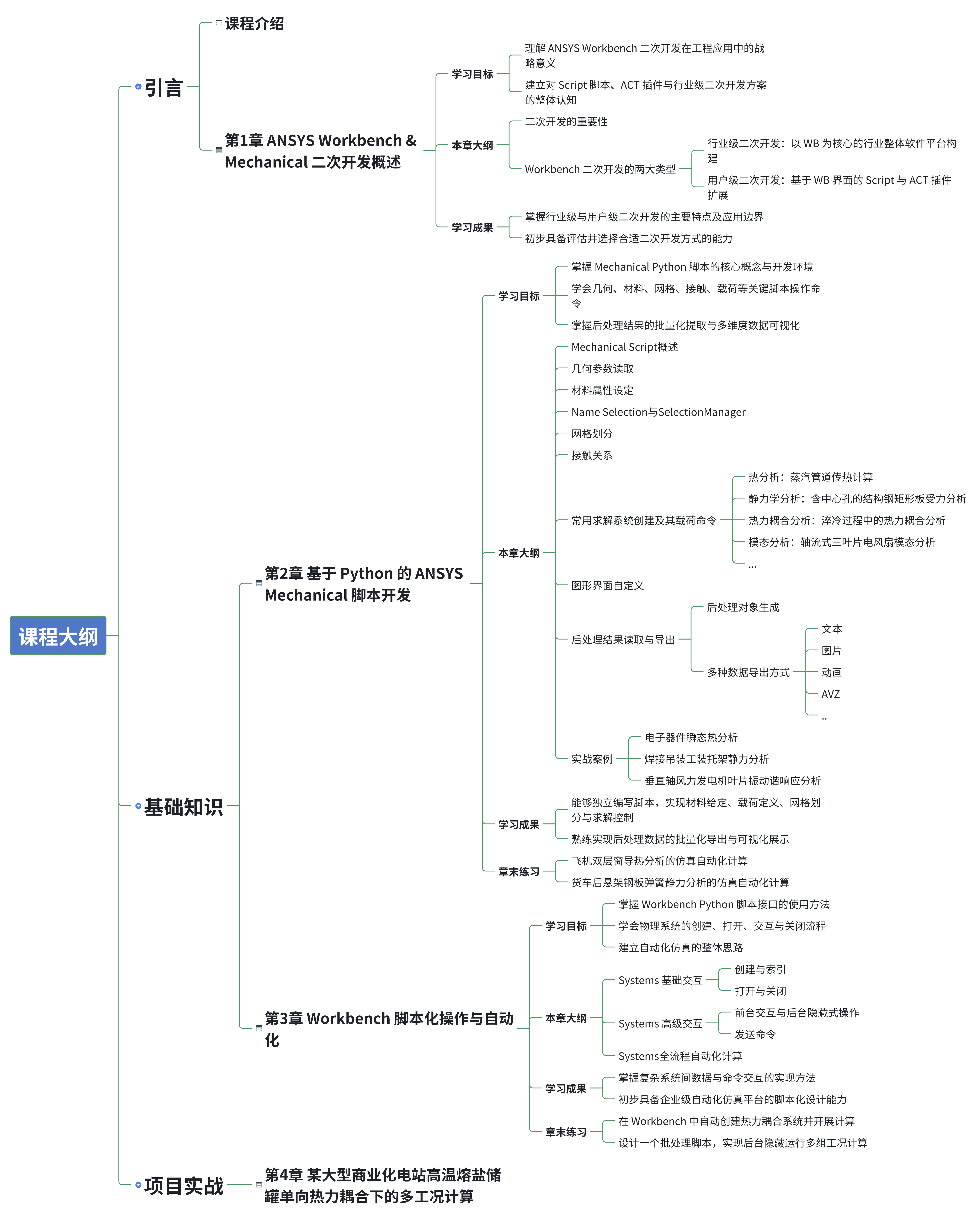

ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶
