Fluent分析污水罐脱油效率评估导则
一、项目技术要求与CFD目标确认
为确保CFD模拟工作紧密围绕工程实际需求展开，并为其后的数学模型选择与效率评估奠定坚实基础，首先必须全面、准确地理解并确认项目既定的技术要求与分析目标。本部分基于项目工作范围文件，对核心背景、CFD分析目标及各项关键技术参数进行梳理与明确。
1. 项目背景与问题分析
污水罐在运行中出水水质不达标，具体表现为油含量和总悬浮固体（TSS）超标。主要原因在于罐体内部结构配件（如中心管、布水器等）位置设计不合理，或现有喷嘴布置不当，导致罐内流场组织不良，严重影响了油水分离效果。因此，通过CFD分析手段，科学评估和指导罐体的内部结构改造，以从根本上提升其分离性能。
2. CFD分析核心目标
CFD模拟的核心目标是：验证并优化针对现有产水罐的内部结构改造方案，通过模拟手段为内部构件的设计与优化提供可靠的技术支持，最终实现提升油水分离效率、确保出水水质达标的目的。
具体而言，CFD分析需达成以下分项目标：
方案对比验证：模拟并对比至少两种内部结构改造方案的性能。
o场景一：进行简单的内部喷嘴升级（如将入口管延伸至液面顶部）。
o场景二：在罐内增加中央管、布水器等内部构件。
关键性能预测：准确预测不同粒径（如100μm和50μm）油滴与颗粒的分离效率。
流场诊断优化：详细分析入口/出口喷嘴处的流场分布及罐内整体流场的均匀性，重点识别并评估影响分离效率的“短路流”和“死区”，为优化流态提供依据。
3. 具体技术要求确认
为达成上述目标，CFD建模与模拟必须严格遵循以下来自项目文件的技术要求：
| 几何参数 | 基础罐体：直径、高度，几何容积 。 | |
| 最终模型：必须严格基于总布置图，建立包含所有新增内部构件（如中心管、布水器）的精确三维几何模型。 | ||
| 操作条件 | 设计流量：此为CFD模拟必须采用的入口流量条件。 | |
| 介质：含油水。具体的物性参数（如密度、粘度）、油含量及总悬浮固体（TSS）分布需参考相关设计基础数据。 | ||
| 性能指标 | 模拟输出：需提供流场分布、油滴/颗粒轨迹、油水分离效率等关键性能数据。 | |
| 定量对比：对不同方案的关键性能数据（如油水分离效率、出水TSS/含油量）进行定量对比。 | ||
| 最终目标：CFD优化应助力处理水达到最终含油量、总悬浮固体目标。 | ||
| 边界条件设置原则 | 核心定义：合理的边界条件定义，并确保其准确性。 | |
| 隐含要求：边界条件（入口、出口、壁面、离散相入射等）的设置需服务于性能分析目标，如反映真实流入状态、避免不合理回流、并支持不同粒径油滴分离效率的预测。 |
总结：本章节明确了本次CFD分析源于明确的工程问题，旨在通过科学的模拟方法，在给定的几何与操作框架内，评估并优化内部结构，以量化提升分离效率，最终使产水罐的出水水质满足规定的技术指标。所有后续的模型选择与计算工作，均需在此框架内展开。
二、Fluent数学模型选择决策流程与适用场景
准确选择数学模型是CFD模拟成功的基石。本章节旨在为执行工程师提供一个清晰的决策流程与详尽的模型对比，确保针对污水处理罐内油滴分离与流场优化——的CFD分析，所选用的数学模型组合在物理上合理、在计算上可行。

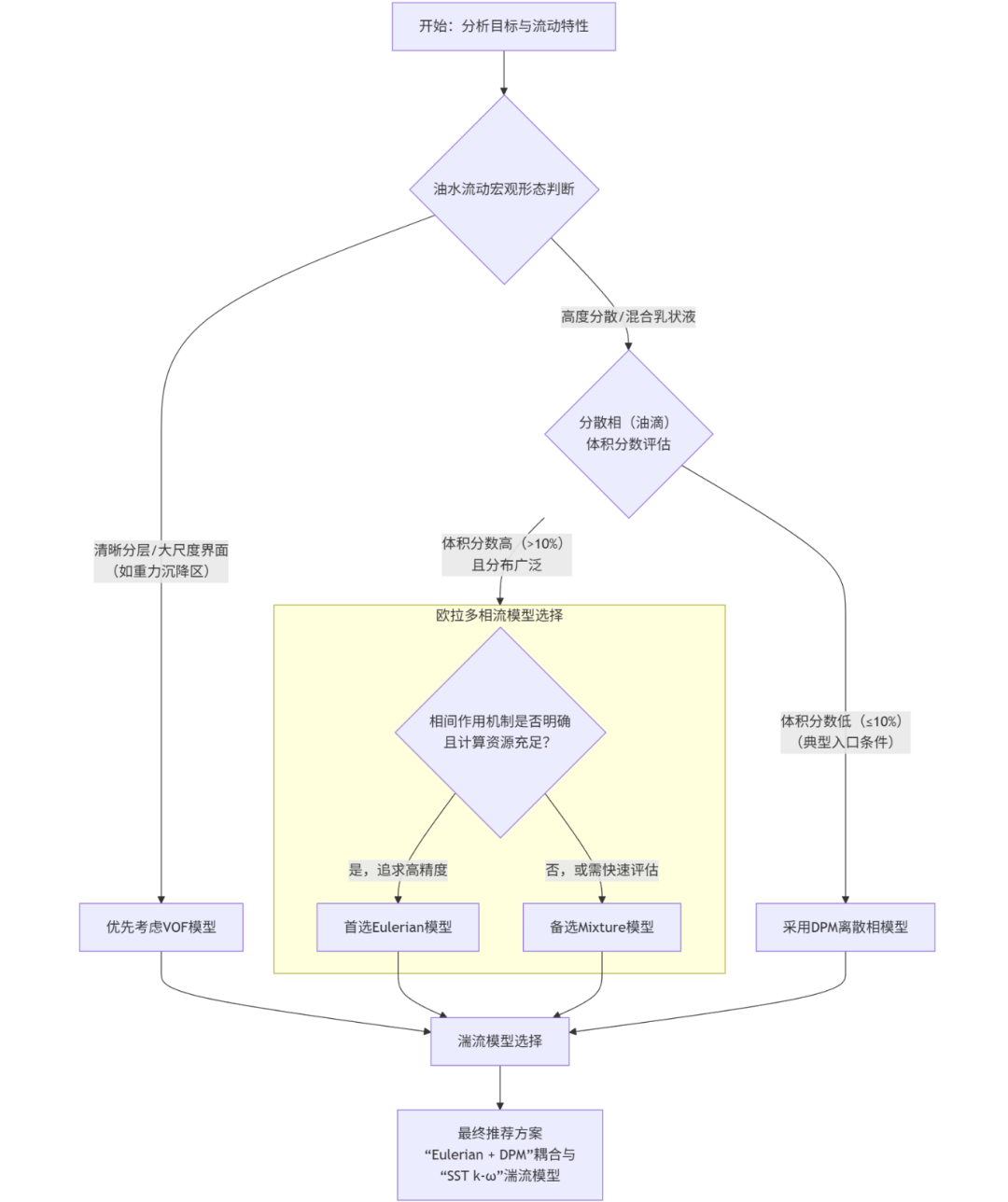

2.1 核心模型选择决策流程图
基于各模型适用场景、优缺点及限制条件的详细说明，并结合本项目“预测不同粒径油滴分离效率”与“识别短路流/死区”的双重目标，我们构建了以下决策流程。工程师可依此路径，系统化地确定最终模型方案。
流程关键节点说明：
起点：分析目标与流动特性
重申本项目核心是模拟油滴（离散相）在连续水相中的输运与分离，同时分析连续相流场。这决定了我们需要一个能耦合处理连续相与离散相的方案。 宏观形态判断
若罐内存在大面积稳定的油水清晰分层界面，VOF模型是追踪此类界面的理想工具。然而，本项目更关注入流混合区及整个罐体内的油滴分离过程，流动更接近分散混合流，因此通常不将VOF作为主模型。 核心决策——油滴相处理方式
DPM模型适用条件
DPM适用于离散相体积分数较低（通常≤10%） 的流动。对于本项目入口处含油污水，油相通常以分散的微小油滴形式存在，体积分数远低于10%，符合DPM的基本假设。DPM采用拉格朗日法追踪颗粒（油滴）轨迹，能直接输出不同粒径油滴的逃逸/捕获历史，是计算指定粒径分离效率最直接的方法。 欧拉模型（Eulerian/Mixture）适用条件
若油相体积分数很高（>10%），则应采用将油视为连续相的欧拉多相流模型。根据<搜集资料>，对于油水分离应用，Eulerian模型能求解各相独立的动量方程，精度更高，但计算复杂；Mixture模型作为简化“单流体”模型，计算效率高，但在相间作用复杂时精度较低。 最终方案逻辑
结合本项目“离散油滴分离”的核心需求，推荐采用“欧拉-拉格朗日”耦合框架。即： 使用 Eulerian多相流模型（或Mixture模型）模拟连续的水相流场（也可包含作为连续相的高浓度油相，如果存在）。这能准确预测罐内宏观流场、短路流与死区。 使用 DPM模型 模拟离散的油滴相。将油滴注入连续相流场中，追踪其运动轨迹，并统计其在出口的逃逸率或在壁面、内部构件上的捕获率，从而直接定量计算脱油效率。 湍流模型选择
无论选择哪种多相流模型，均需为连续相选择湍流模型。对于污水处理罐内可能存在的分离流、复杂剪切及逆压梯度流动，SST k-ω模型在精度与计算效率上取得了最佳平衡，被明确推荐用于此类工程问题，其预测分离区的能力优于标准的k-ε模型。
2.2 多相流与离散相模型适用场景深度对比
为使工程师深入理解各模型原理并做出明智选择，下表对关键模型进行了详细对比。
| VOF (Volume of Fluid) | 清晰、可分辨的界面，如分层流、自由表面流动、大尺度气泡/液团运动。 | 不适用于分散的乳状液或小油滴，无法直接模拟大量离散油滴的轨迹与分离效率。界面尺度需大于网格尺度。 | 谨慎选择 | ||
| Mixture (混合) 模型 | 精度相对较低。采用简化假设，对复杂相间相互作用（如油滴的聚并、破碎）捕捉能力有限。不能直接输出离散油滴的轨迹与粒径分级效率。 | 备选方案 | |||
| Eulerian (欧拉) 模型 | 各相均为连续介质且相互作用复杂 | 精度高。为每一相求解动量与连续性方程，能更真实地反映相间动量、能量交换。特别适用于分散相体积分数高、相分布不均匀的复杂分离过程。 | 计算成本最高，收敛难度大，设置复杂。需要定义详细的相间交换系数（如曳力系数）。 | 优先推荐（用于连续相）。对于本项目，推荐采用Eulerian模型（设定水为主相，必要时可加入次要连续相）来获取最准确的罐内宏观流场，为DPM油滴追踪提供高质量的载体流场。 | |
| DPM (Discrete Phase Model) | 离散相体积分数低（通常<10%） | 直接高效。通过拉格朗日框架直接追踪代表性油滴的轨迹，可轻松统计指定粒径油滴的捕获/逃逸数量，直接计算分级分离效率。 | 基本假设限制：要求离散相体积分数足够低，否则颗粒-颗粒相互作用不可忽略。无法模拟油滴的聚并、破碎等相变行为（除非启用额外子模型）。 | 核心必选（用于离散油滴相）。这是实现本项目定量预测不同粒径油滴分离效率目标的最关键模型。必须与Eulerian或Mixture模型耦合使用，以实现双向耦合计算（油滴受流场影响，也反作用于流场）。 |
2.3 湍流模型选择标准与建议
连续相湍流模型的选择直接影响流场预测的准确性，进而影响油滴轨迹的计算结果。
| Standard k-ε | 不推荐使用 | ||
| RNG k-ε | 备选方案。在计算资源受限且初步判断流动不甚复杂时可考虑。 | ||
| Realizable k-ε | 推荐备选。具有良好的综合性能。 | ||
| SST k-ω | 高度匹配。污水处理罐内的流动分离、死区形成、绕过内部构件的流动均涉及逆压梯度和分离，此模型被证明在此类问题上精度更高。 | 首选推荐。在精度、稳定性和计算资源间取得最佳平衡，是复杂内流问题的工程最佳实践。 | |
| RSM (雷诺应力模型) | 特定情况考虑。常规分析计算成本过高，非首选。 | ||
| LES (大涡模拟) | 不适用于本项目。 |
📌 综合模型组合推荐
基于以上决策流程与对比分析，为高效、准确地完成本项目，我们提出如下模型组合方案：
多相流与离散相框架：
连续相流场模拟
采用 Eulerian多相流模型（双流体模型），将水设为主连续相。此设置能最准确地预测罐内复杂流场结构，为油滴追踪奠定基础。 离散油滴追踪与效率计算
启用 DPM离散相模型，定义油滴材料属性（密度、粘度），并设置入射源（Injection），包含100μm与50μm两种代表性粒径。通过设置壁面（Wall）和出口（Outlet）的DPM边界条件为“Trap”（捕获）或“Escape”（逃逸），软件可自动统计不同粒径油滴的逃逸率，从而直接计算分离效率。 湍流模型：
连续相（水相）的湍流模型选择 SST k-ω。其出色的分离流预测能力对于准确识别“死区”和“短路流”至关重要。
该组合（Eulerian + DPM + SST k-ω）充分利用了各模型优势，在物理上合理，在功能上完全覆盖了项目技术要求中的所有分析目标。
三、脱油效率评估方法与后处理操作
本章节承接前文已确定的数学模型与计算设置，详细阐述在Fluent中完成计算后，如何基于项目技术要求定量评估脱油效率，并进行系统的后处理分析。核心任务是：从CFD计算结果中提取关键数据，计算并对比不同改造方案的分离性能，诊断流场问题，最终为方案决策提供定量依据。
3.1 效率评估框架与目标
本次CFD分析的最终目标是验证改造方案能否使出水水质达到设计规范。因此，效率评估需紧密围绕以下核心目标展开：
定量计算分离效率
针对项目关注的 油滴尺寸，计算其在各方案下的分离效率。 预测出水水质
将模拟预测的出水含油浓度、TSS浓度与标准进行对比。 流场诊断与优化
通过分析连续相流场，识别导致效率差异的物理原因，如短路流（Short-Circuiting） 与死区（Dead Zones）。 方案对比与决策
生成清晰的定量对比图表，为选择“仅升级喷嘴”或“增加中心管+布水器”方案提供直接数据支持。
3.2 脱油效率计算方法
根据项目文件与CFD模型特点，需从宏观水质浓度和微观粒径分级两个层面评估效率。
3.2.1 基于质量浓度的整体分离效率
此方法用于评估罐体整体脱除污染物（油或TSS）的能力，计算公式直接源于质量平衡：
η_overall = (1 - C_out / C_in) × 100%η_overall：整体分离效率（%）。
C_in：进水口污染物质量浓度（mg/L）。
C_out：出水口污染物质量浓度（mg/L）。
在后处理中的实现：
通过监测或积分出水口截面的油相或颗粒相质量分数/体积分数的面积加权平均值，结合进水浓度，计算得到C_out。 将计算出的C_out与历史运行数据（如文档Figure 3, Figure 4）进行趋势对比，可验证模型的可靠性。
3.2.2 基于粒径的分级分离效率
此方法是本次分析的核心，用于精确评估罐体对不同尺寸油滴的捕捉能力，尤其适用于DPM模型的结果分析。
计算公式（针对特定粒径d_p）：
η(d_p) = [1 - M_outlet(d_p) / M_inlet(d_p)] × 100%η(d_p)：粒径为d_p的油滴分离效率（%）。
M_inlet(d_p)：从入口注入的粒径为d_p的油滴总质量流量（kg/s）。
M_outlet(d_p)：从出水口逃逸的粒径为d_p的油滴总质量流量（kg/s）。
关键设置与操作：
粒径定义
在DPM喷射源（Injections）设置中，建议创建多个独立的喷射源，分别采用 uniform分布。若需考虑分布，可使用rosin-rammler分布，并确保其覆盖目标粒径范围。边界条件
确保出水口（Outlet）的DPM边界条件设置为 escape，壁面及内部构件根据物理过程设置为trap（如罐顶模拟油层收集）或reflect。数据获取
利用Fluent的 Report功能中的DPM Samples或通过设置表面监视器（Surface Monitor），分别统计从入口注入和从出口逃逸的、属于特定粒径区间的油滴质量流量。
3.3 后处理关键操作步骤
后处理需系统性地提取流场与颗粒相信息，具体操作流程如下：
| 1. 流场均匀性定性诊断 | Display→ | |
| 2. 定义关键监测面 | Surface→ | |
| 3. 设置表面监视器 | Solve→ | |
| 4. 计算均匀性定量指标 | ||
| 5. 提取与导出数据 | .out文件已包含效率计算所需的质量流量随时间/迭代步的数据。• 手动导出场数据：File → Export，可导出特定截面上的速度、湍动能、油相体积分数等云图数据，用于生成等高线图。 |
3.4 结果分析与报告输出
基于后处理得到的数据和图像，进行系统性分析：
1.效率与水质对比表流场诊断分析：
结合流线图与效率数据
若某方案油滴效率较低，需在流线图中核查是否存在从入口直达出口的短路流，使小油滴未充分上浮即被带走。 分析湍动能分布
过高的湍动能区域可能指示强烈的混合或剪切，不利于油滴聚并和重力分离；过低的区域则可能对应死区。对比两方案的湍动能云图，解释效率差异。 评估速度分布
通过多个水平截面的速度云图，评估布水器是否有效将进水动量扩散，形成更平稳的活塞流，从而减少死区和短路流。 最终输出：将上述对比表、关键流场云图（速度、湍动能、流线）、分离效率曲线图以及流场诊断结论整合至最终分析报告。报告应明确指出哪种改造方案能更有效地提升脱油效率、满足出水水质标准，并从流体力学的角度阐明其优势所在。
