前言

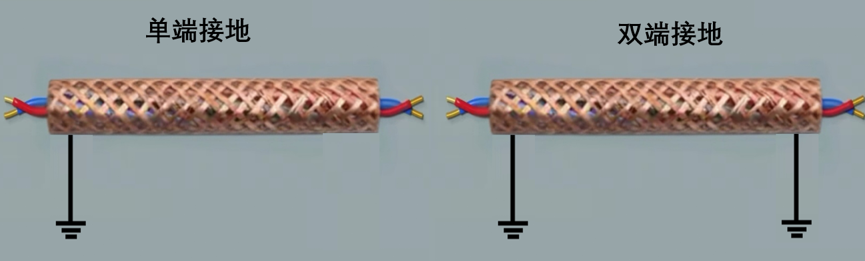

单端接地对低频磁场干扰有更好的屏蔽效果，能避免屏蔽层形成电流回路；双端接地则对高频磁场干扰有更好的屏蔽效果，通过屏蔽层形成电流回路，产生反向磁场与干扰磁场相互抵消。

如果既有高频干扰又有低频干扰，那么怎么办呢？

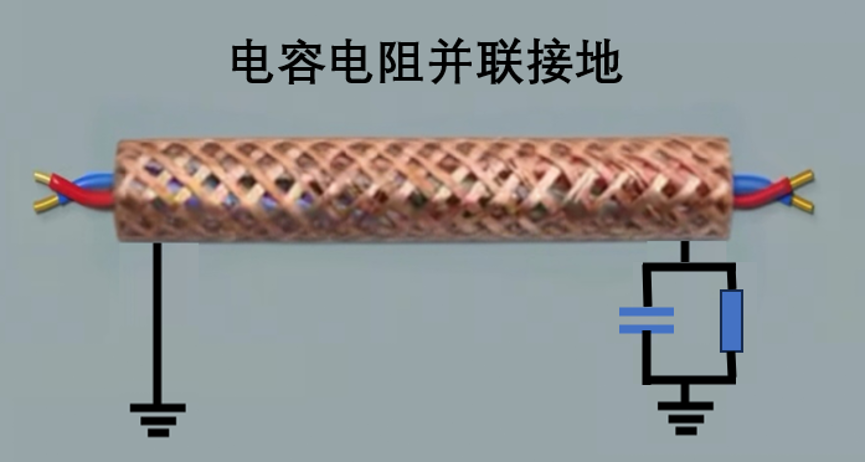

答案是肯定的：单层屏蔽线一端接地，另一端并联电容电阻再接地。

电容的作用

电容有一个广为人知的特点：通交流阻直流，通高频阻低频。交流电频率越高，电容的容抗就越小。

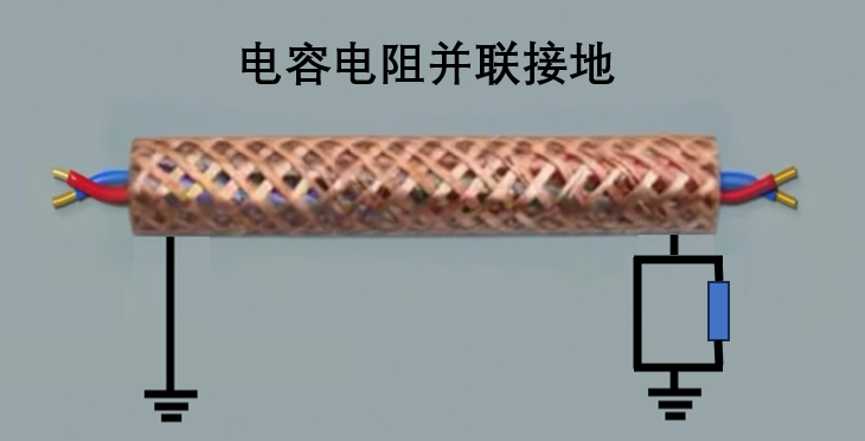

对于高频干扰信号：电容相当于一根导线，屏蔽层近似双端接地状态。高频干扰可以通过电容顺畅地导入大地，起到良好的高频屏蔽效果。

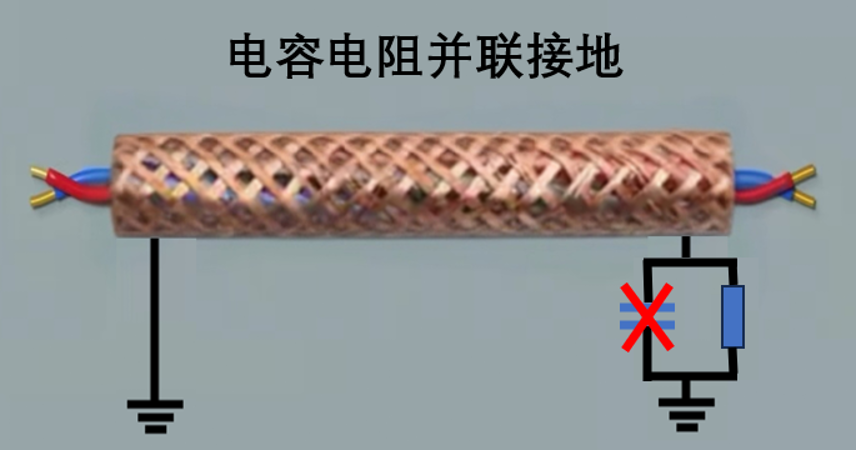

对于低频干扰信号：电容相当于断开状态，屏蔽层近似单端接地。这就避免了双端接地可能产生的地环流问题，防止低频干扰耦合到信号线上。

电阻的作用

电路中多加的那个电阻，同样不可或缺。

屏蔽层如果直接接地，静电电荷确实能快速泄放，但有时泄放速度太快、电流过大，反而可能对设备造成冲击。而串联一个合适的电阻，可以为静电电荷提供一个可控的泄放通道。

这个电阻就像电路中的安全阀，平时默默无闻，关键时刻却能防止静电“闯祸”。

CST仿真验证

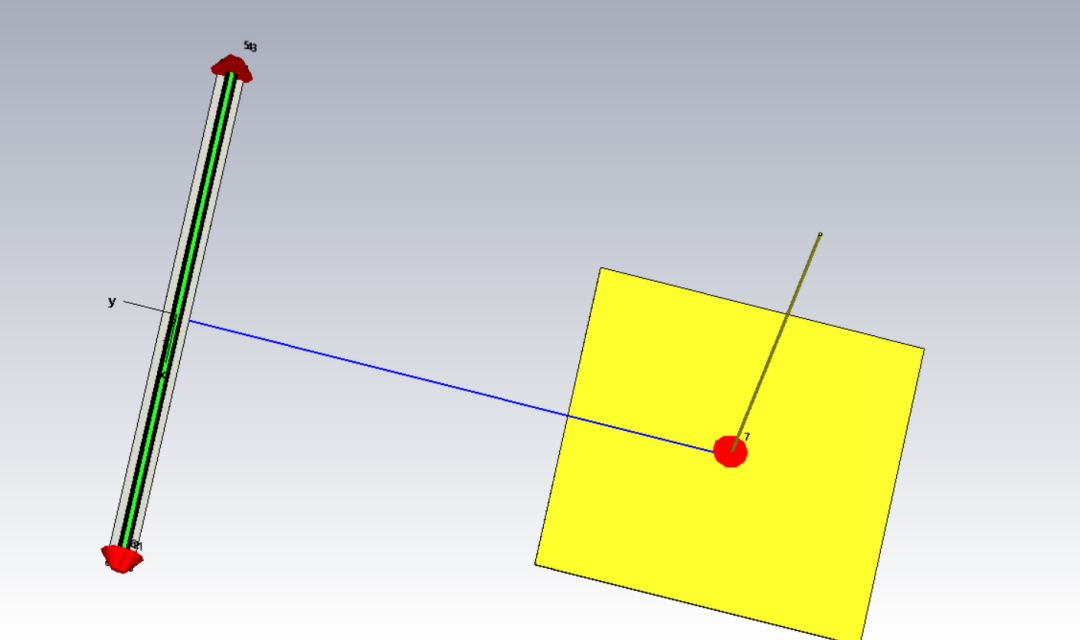

CST微波工作室中建立一个屏蔽线模型：一根单层屏蔽线缆，内部为信号芯线，外部为金属编织屏蔽层，外部施加一个干扰源，模拟空间电磁场耦合。

屏蔽层的接地端分别配置三种方式：

1. 单端接地

2. 两端接地

3. 串联电容+电阻再接地

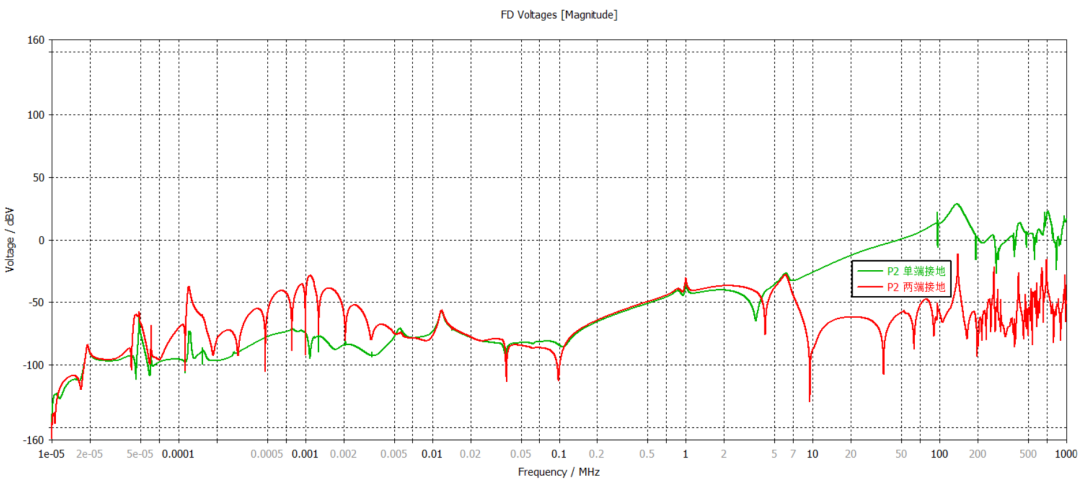

首先看单端接地和双端接地的差别

从结果上看，这个模型10kHz以下，单端接地屏蔽效果较好，10MHz以上，双端接地屏蔽效果较好。

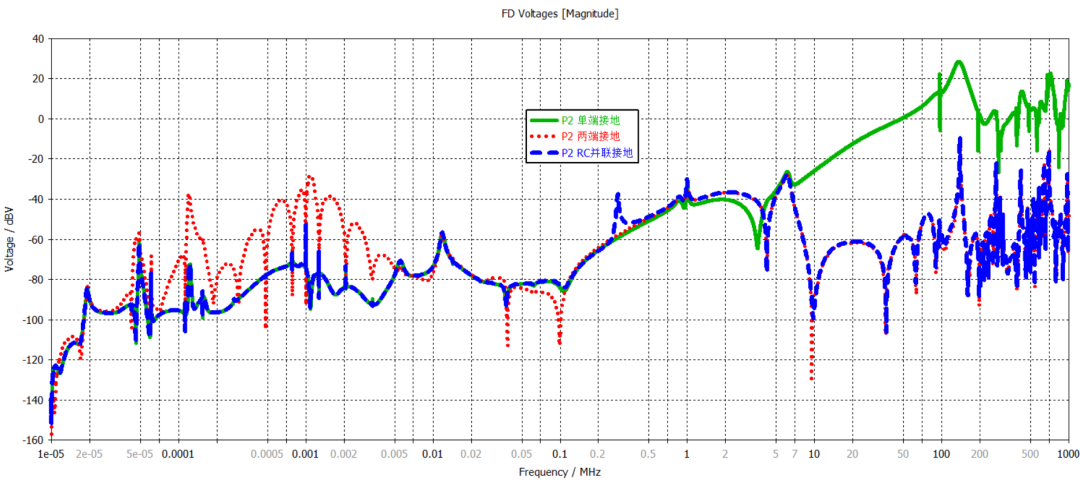

将单端接地，双端接地和RC并联接地结果对比如下

从结果上看：

高频段：电容容抗小，等效于接地。仿真显示高频干扰的抑制效果与直接双端接地接近。

低频段：电容容抗大，等效于开路。仿真显示不会形成低频地环路电流。

本文总结

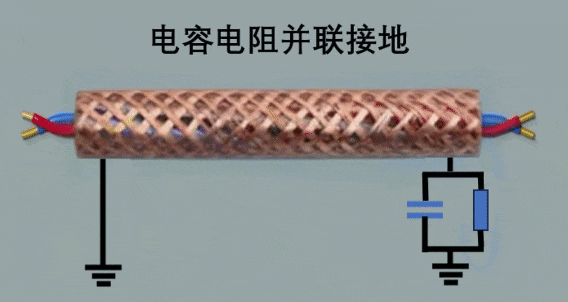

电容 + 电阻，并联在屏蔽层与地之间，就能让屏蔽层高频时自动变成双端接地，低频时自动变成单端接地。

这个方案兼顾了不同频率的干扰抑制需求，同时避免了地环流和静电累积的风险，是一种简洁而优雅的“混合接地”策略。
