变速器加速敲击噪声分析及改进

🔧 一、加速敲击到底是啥？

先把机理讲透，不然后面优化都是盲人摸象。

敲击噪声的三要素：

• 激励源：发动机转矩波动（柴油机尤甚）

• 必要条件：齿轮副存在侧隙

• 放大器：系统扭振衰减性能不理想

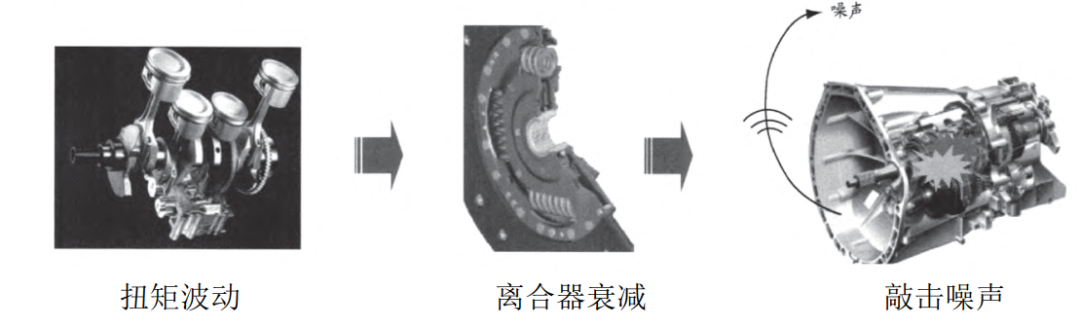

链条是这样的——发动机转矩波动传进来 → 齿轮副在轻载/无载时发生分离 → 反复撞击 → 敲击力经轴、轴承传到壳体 → 壳体振动辐射噪声。

怎么判断敲没敲？一个不等式就够了

报告里给了一个很实用的判据，针对空套从动齿轮：

💡 左边是空套齿轮的惯性力矩（转动惯量 × 角加速度），右边是拖曳力矩（油搅、轴承、齿面摩擦等）。一旦惯性力矩压过拖曳力矩，啮合力变负，齿轮副就脱开——下一刻再撞上，就是"咔哒"。

📌 怠速敲击 vs 加速敲击的区别：

• 怠速敲击 → 离合器减振特性没把发动机激励拦住，甚至放大

• 加速敲击 → 系统在发动机激励下发生共振，把激励放大

(建议配图：原文第 4 页齿轮副分离机理示意图 / 第 5 页怠速&加速敲击对比图)

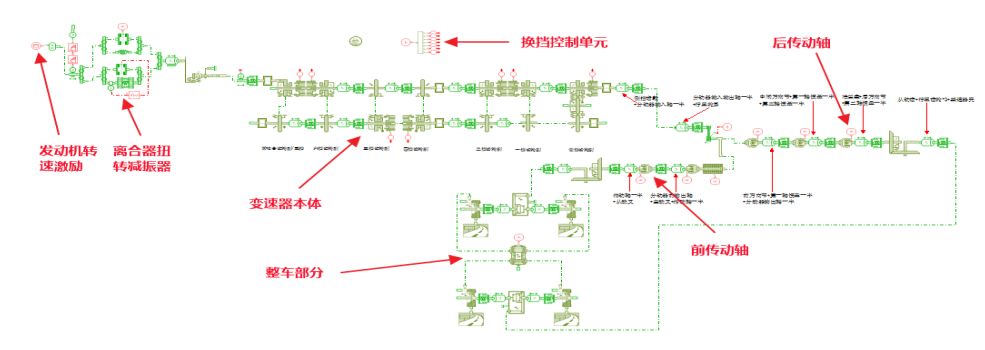

🏗️ 二、怎么建模仿真？AMESim 多自由度模型

用的是多自由度集中质量法，弹性元件 + 阻尼元件串起来，模型里塞了这些东西：

• 发动机激励（飞轮端转速）

• 离合器（阻尼 + 刚度特性）

• 变速器本体

• 传动轴 + 整车

• 侧隙、搅油、轴承摩擦、齿轮油、温度……能加的损耗都加了

关键一步：仿真-测试对标。

报告里拿变速器端二阶角加速度做校验，仿真和台架/整车测试结果"基本一致"——这一步过了，后面的扭振分析才站得住脚。

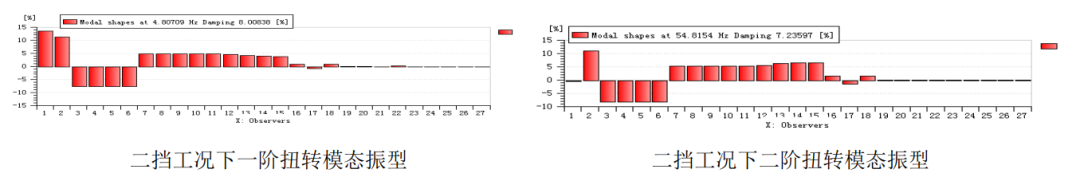

📊 三、模态扫出来啥问题？

各档扭振模态频率仿真结果（部分）：

三个层级的模态，对应三种 NVH 问题：

1. 一阶 3–9 Hz（系统模态，随档位升而升）→ Shuffle，整车纵向低频"喘振"

2. 二阶 64–40 Hz（系统模态，正好落在发动机常用转速区间）→ Rattle（就是这次的加速敲击） ← 罪魁祸首

3. 三/四阶 ~296 / ~312 Hz（局部模态）→ Booming 轰鸣

⚠️ 二阶模态频率随档位降低（一挡 64 Hz → 六挡 40 Hz），全程盖在柴油机常用转速带里——这就是为啥一/二/三档加速都能听到敲。

🎯 四、谁在敲？敲得多狠？

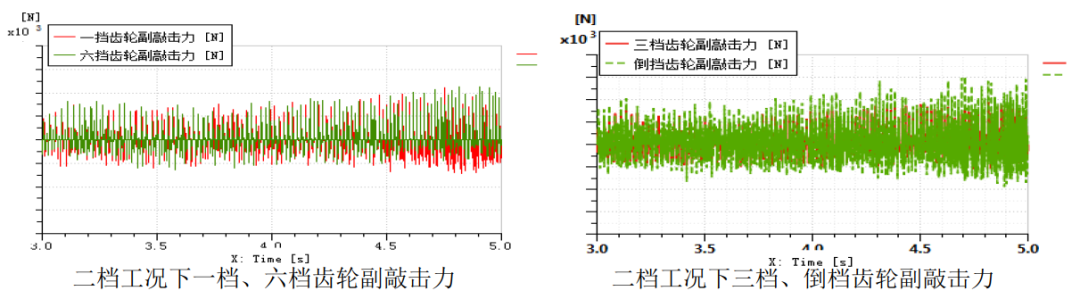

二档加速工况下，把各档空套齿轮副的敲击功率扫了一遍，排序很有意思：

倒挡 > 一挡 > 六挡 > 四挡 > 三挡

倒挡和一档的空套从动齿轮是"重灾区"，敲击功率最大。这也好理解——低档位传动比大，输入端角加速度被放大得更厉害，空套轮惯性力矩更容易压过拖曳力矩。

🛠️ 五、怎么改？走"减小惯性力矩"路线

回到那个不等式 Iω˙>Tdrag，能动的杠杆有三个方向：

• 减小惯性力矩 → 减转动惯量 / 减输入角加速度 / 减间隙

• 增大拖曳力矩 → 轴承预紧、滚针摩擦、搅油、齿面摩擦

• 减小间隙 → 花键间隙、齿侧隙

报告里变速器端能落地的方案选了最直观的一条：给敲击最凶的倒挡、一档从动齿轮打孔减重。

仿真效果（二档加速，敲击功率 W）

倒挡自己就砍了将近 16%，总功率降 9.4%——对一个只动两个齿轮的"小手术"来说，性价比不错。

✅ 六、实车验证：耳朵说了算

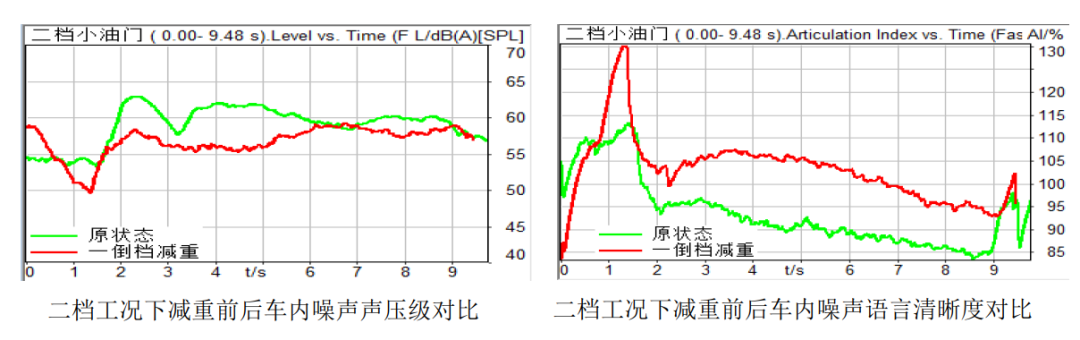

光仿真不够，得上车。二档工况减重前后的对比：

• 🎧 主观评价：在离合器同步优化的基础上，加速敲击改善到"可接受"

• 🔉 车内噪声声压级：降了 约 2–5 dBA

• 🗣️ 语言清晰度 (AI)：提升 10% 以上

📌 几个值得带走的结论

1. 加速敲击的本质是二阶系统模态共振 + 齿轮侧隙 + 空套轮惯性力矩压过拖曳力矩，三者缺一不可。

2. 柴油机项目里，二阶模态 40–64 Hz 基本都会扫到常用转速，匹配阶段就要把离合器减振特性和变速器惯量一起看，别等 OTS 再救火。

3. 对已经定型想低成本改的，从动齿轮打孔减重是个立竿见影的杠杆——倒挡/一档这种敲击功率 TOP 的齿轮优先动。

4. 仿真必须做二阶角加速度对标，对不上标的 AMESim 模型后面全是 garbage in garbage out。

参考资料：上汽变速器《变速器加速敲击噪声分析及改进》，王泽贵，2017.03
