一文打通 Abaqus 随机振动疲劳：PSD 载荷 / 材料库 / 算法完整链路

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

1月前浏览566

点击文尾阅读原文报名

作者 | 仿真助手

首发 | 仿真秀App

导读：做随机振动疲劳，最容易卡住的不是“会不会打开软件”，而是Abaqus结果文件、PSD载荷谱、材料数据库、疲劳算法和结果回写之间到底怎么串起来。很多同学在Abaqus里已经有了随机振动响应结果，但一到fe-safe就不知道该选哪个ODB、哪个Surface、哪个材料库，最后算出来一张云图也不敢判断是否可信。

这个案例围绕一个带孔吊耳/连接板结构展开，核心流程是：先在Abaqus中获得随机振动相关的应力结果，再把ODB导入fe-safe，读取PSD载荷谱，指定材料和表面参数，最后将疲劳结果回写为新的ODB，在Abaqus中查看FKM-Decisive-Util疲劳利用度云图。这个案例教程已经作为我的视频课程《ABAQUS疲劳分析建模专题17讲》的免费加餐内容。欢迎读者文章末尾阅读原文观看。

图1 Abaqus中检查随机振动/模态应力结果云图，为后续fe-safe疲劳分析准备ODB结果文件

案例建模思路：先把Abaqus和fe-safe的接口打通

这个案例不是单纯做一个Abaqus随机振动，也不是单独讲fe-safe菜单。它真正有价值的地方在于把“随机振动响应 - PSD载荷谱 - 疲劳算法 - 结果回写”这条链路跑通。实际工程中，PSD随机振动疲劳通常来自设备运输、车载振动、航空航天随机激励、电子设备支架振动等场景。结构本身可能没有明显的单一正弦载荷，而是受到宽频随机载荷，因此需要用功率谱密度来描述激励。

Abaqus负责结构动力学响应，fe-safe负责在应力结果基础上完成疲劳损伤评估。这里必须注意一点：fe-safe不是替你重新做随机振动分析，它需要读取Abaqus已经算好的结果文件，并结合PSD谱和材料疲劳数据进行寿命/利用度评价。

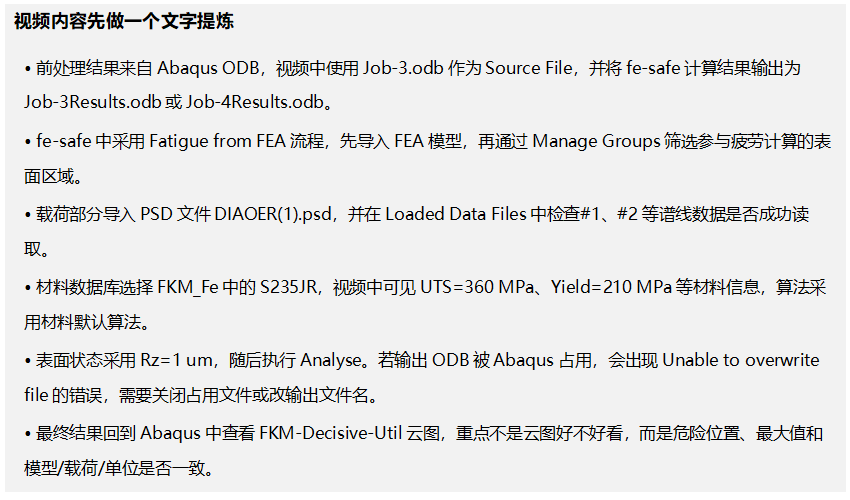

完整操作步骤

Step 1：在Abaqus中准备并检查随机振动结果ODB

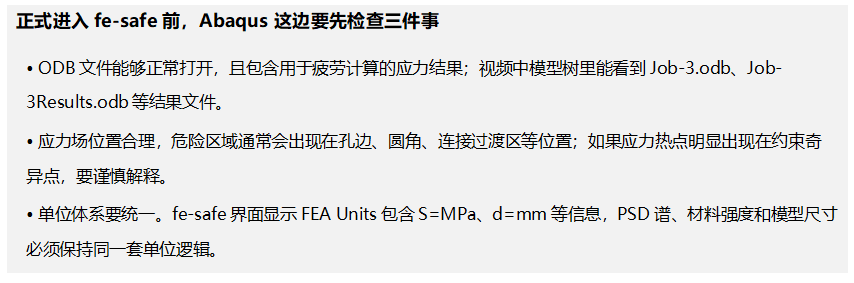

视频一开始显示的是Abaqus/CAE 2025后处理界面，模型结果已经打开。这里不要急着进入fe-safe，先在Abaqus里看一眼应力或响应云图，确认结果不是空的、不是明显异常的。

本案例后处理窗口中可以看到结构的彩色云图，危险区集中在孔边和局部过渡位置。这一步的目的不是最终判断疲劳寿命，而是检查前序动力学计算是否已经给fe-safe提供了有效输入。如果ODB中没有应力变量，或者只有位移没有应力，后续fe-safe即使能导入，也很难得到正确结果。

Step 2：进入fe-safe，采用Fatigue from FEA导入Abaqus ODB

进入fe-safe后，左侧是Fatigue from FEA流程。视频中Source File选择了D:\1219\Job-3.odb，说明当前疲劳分析是基于Abaqus结果文件继续开展。导入后，右侧Current FE Models中可以看到Dataset、Step 1、Modal Stress等信息。

这一步最关键的是确认fe-safe真的读到了Abaqus模型和结果，而不是只读到了一个空模型。导入完成后，下方Message Log中会显示Opening ODB、Detecting surface、Surface detection finished等信息，这些日志很重要，后面排查问题全靠它。

图2 在fe-safe中进入Fatigue from FEA流程，导入Abaqus ODB后进行分组管理

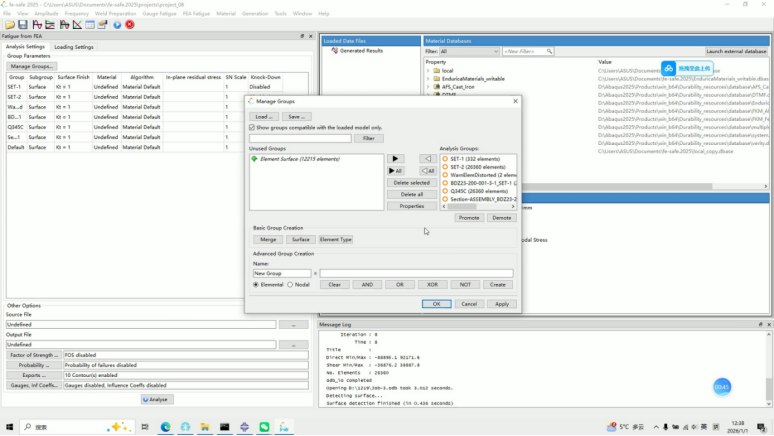

Step 3：Manage Groups筛选参与疲劳计算的表面区域

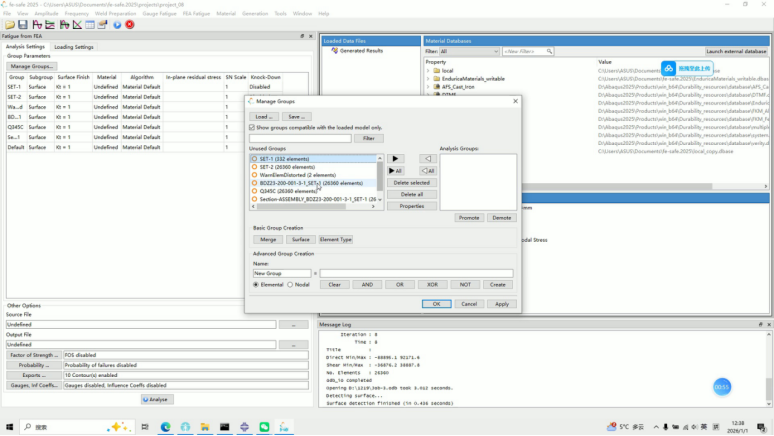

导入ODB后，fe-safe会识别模型中的集合、表面和默认分组。视频中打开了Manage Groups窗口，左侧是Unused Groups，右侧是Analysis Groups。这里不是所有集合都要参与计算，应该只保留实际需要做疲劳评价的区域。

对于本案例这种板/吊耳类结构，疲劳危险通常发生在表面，尤其是孔边和圆角过渡区域。因此视频中将SET-1等表面组加入Analysis Groups。这样做的好处是计算更聚焦，结果更容易解释，也避免把无关的集合、警告集合或内部单元全部纳入疲劳评价。

图3 管理分析组：保留实际需要计算的表面组，避免把无关集合一起参与疲劳计算

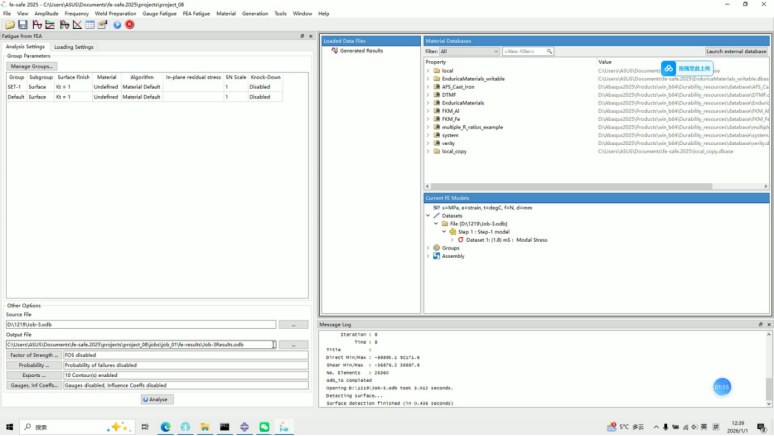

Step 4：设置Source File和Output File，避免覆盖原始结果

在Other Options中，Source File是Abaqus输入结果ODB，Output File是fe-safe计算完成后要回写的新ODB。视频中先后出现了Job-3Results.odb、Job-4Results.odb这样的命名，这个习惯很好：原始结构结果和疲劳结果分开保存，后续回到Abaqus查看时也更清楚。

这一步看似简单，但非常容易出错。后面视频中就出现了Unable to overwrite file的错误，原因通常是目标ODB正在被Abaqus打开，或者没有写入权限。解决办法很直接：关闭Abaqus中占用的结果文件，或者把Output File改成一个新的名字。

图4 设置Source File与Output File，输出结果建议另存为新的Results.odb

Step 5：导入PSD载荷谱，并检查谱线是否正确读取

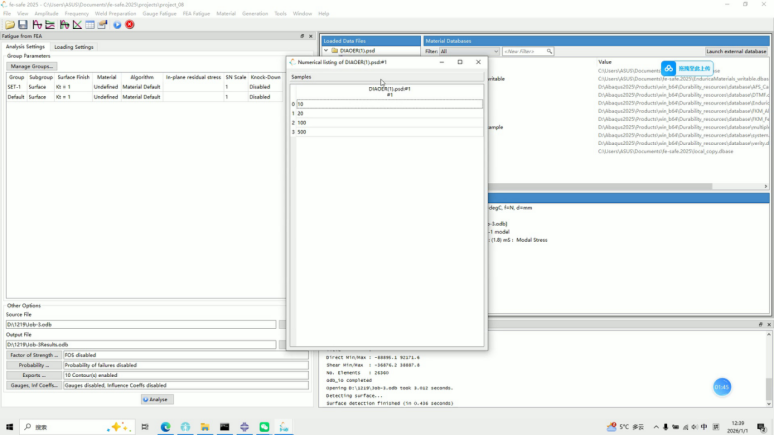

PSD随机振动疲劳的核心输入之一就是载荷谱。视频中在Loaded Data Files中导入了DIAOER(1).psd，并打开了Numerical listing窗口查看样本数据。实际做项目时，这一步不能跳过。很多PSD分析结果不可信，问题不是出在fe-safe算法，而是PSD文件单位、频率点或列格式一开始就读错了。

从视频可以看到DIAOER(1).psd下面存在#1、#2等谱线项，说明该文件被识别成了可用载荷数据。后续分析时，fe-safe会把该载荷定义写入current.ldf，并在分析摘要中显示Loading is equivalent to 1 Repeats。这意味着当前疲劳评价是基于这组PSD载荷谱进行的一次载荷块计算。

图5 导入PSD载荷谱文件并检查谱线数据，确认频率点和幅值没有读错

Step 6：选择材料数据库，确认疲劳算法和强度参数

材料不是随便选一个钢材名称就完事。视频中在Material Databases中选择了FKM_Fe数据库下的S235JR（Table 5.1.1），右侧能看到材料类别Steel、UTS 360 MPa、Yield 210 MPa等信息。对于FKM类疲劳评价，材料强度、表面状态、尺寸系数、缺口系数都会影响结果。

Group Algorithm Selection窗口中，视频采用Analyse with material's default algorithm，也就是跟随材料库默认算法。对于课程演示来说，这是很适合初学者的做法；工程项目中则要进一步确认算法是否适合当前材料、焊接状态、平均应力修正和随机振动载荷特征。

图6 选择材料数据库中的S235JR，并检查材料默认算法和关键强度参数

Step 7：设置表面状态、尺寸参数和安全系数

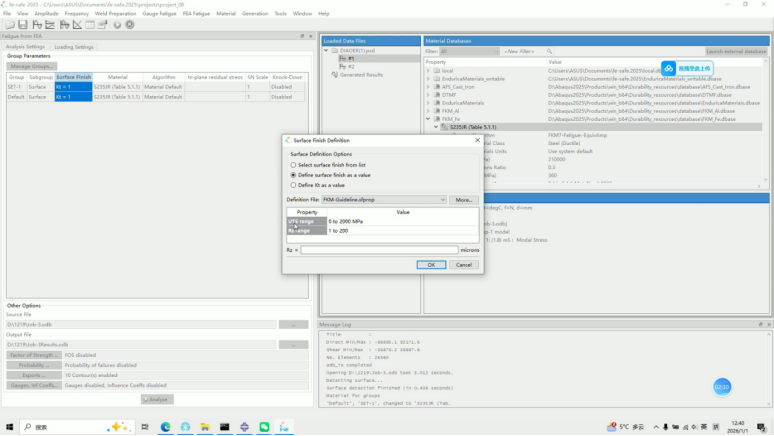

视频中进一步打开了Surface Finish Definition窗口，采用Define surface finish as a value，并输入Rz=1 um。这个细节很重要，因为疲劳分析并不只由应力幅决定，表面粗糙度会直接影响疲劳强度修正。

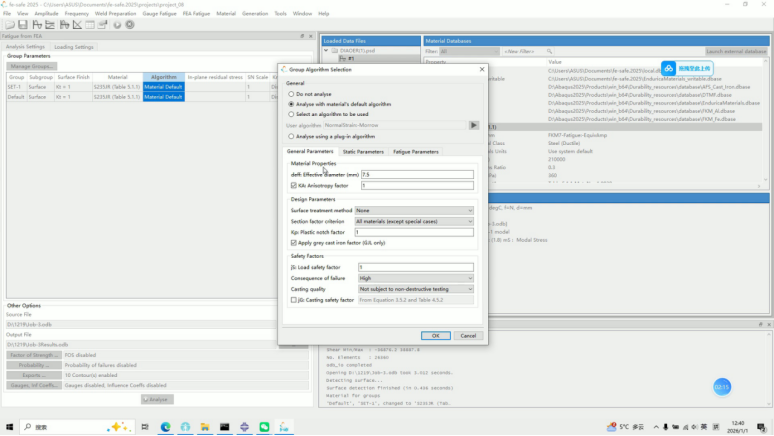

在Group Algorithm Selection中还能看到effective diameter、KA各向异性系数、surface treatment method、section factor criterion、Kp塑性缺口系数、load safety factor等参数。这些参数不要机械照抄，课程案例的价值就在于让你知道它们在哪里设置、什么时候需要改、改了之后影响的是哪一类疲劳修正。

图7 设置表面粗糙度/表面状态参数，例如Rz=1 um，不要把表面系数和缺口系数混在一起

Step 8：点击Analyse前先看Analysis Summary

点击Analyse之前，fe-safe会给出FEA Fatigue Analysis Summary。视频中摘要列出了Material、Surface、UTS、Model File、FEA Units、Loading、Load Definition File、Scale factor等信息。这个窗口不要直接一路Continue，建议逐项核对。

特别是FEA Units这一行，视频中显示S=MPa，e=strain，t=degC，F=N，d=mm。如果模型单位、材料单位和载荷谱单位不一致，后面云图颜色再漂亮也没有工程意义。

图8 分析前的FEA Fatigue Analysis Summary，用于最后核对材料、表面、载荷文件、单位和输出文件

Step 9：处理计算错误：结果文件被占用或无法覆盖

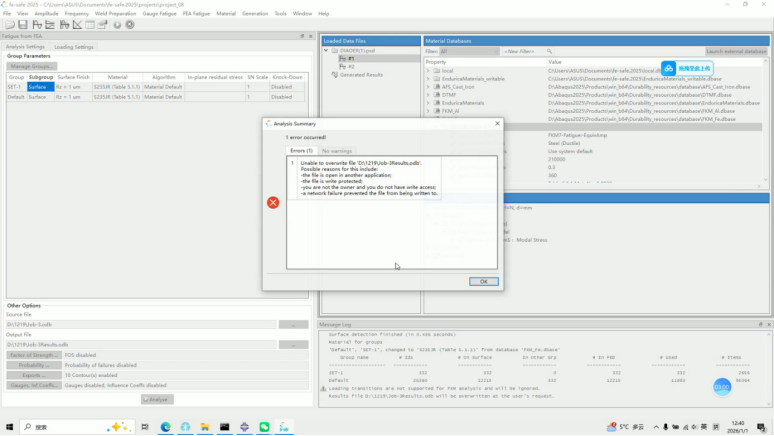

视频中出现了一个很典型的错误：Unable to overwrite file D:\1219\Job-3Results.odb。这个不是算法错，也不是材料错，而是文件写入失败。常见原因包括结果文件正在Abaqus中打开、文件只读、没有权限，或者网络路径写入异常。

解决方法很简单：关闭Abaqus里正在打开的Results.odb，或者把fe-safe的Output File改成Job-4Results.odb这类新文件名。实际教学中把这个错误保留下来反而很有用，因为这是很多初学者第一次跑fe-safe都会遇到的问题。

图9 常见错误：结果ODB被Abaqus占用时，fe-safe无法覆盖写入，应关闭占用文件或修改输出名

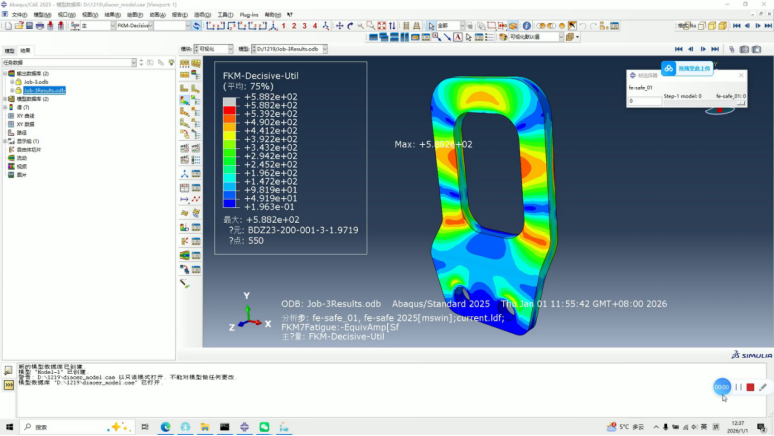

Step 10：回到Abaqus查看fe-safe疲劳结果云图

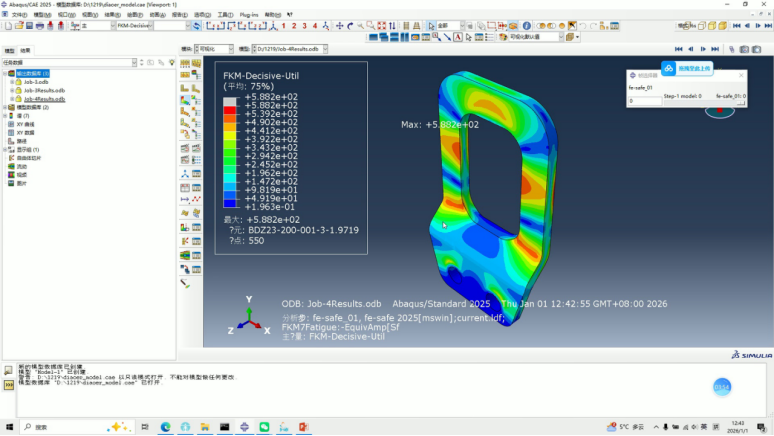

fe-safe分析完成后，会生成新的Results.odb。视频最后回到Abaqus中打开Job-4Results.odb，可以看到变量FKM-Decisive-Util的云图，最大值位置也被标注出来。这个结果不是普通应力云图，而是基于材料、载荷谱和疲劳准则计算出来的疲劳评价结果。

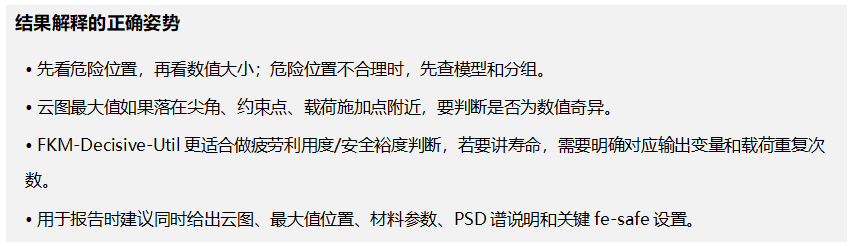

后处理时要重点看三个东西：第一，最大值位置是否出现在物理上合理的疲劳危险区域；第二，最大值附近是否存在网格过粗、约束奇异、接触异常等数值问题；第三，云图变量代表的是利用度、安全系数还是寿命，不能把不同结果变量混着解释。

图10 计算完成后回到Abaqus查看fe-safe生成的FKM-Decisive-Util结果云图，定位疲劳危险区域

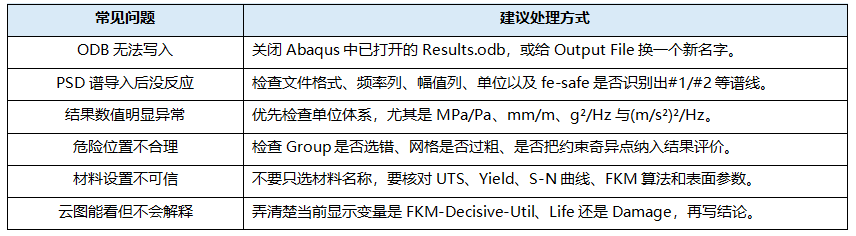

这个案例最值得学的，不是按钮，而是排错思路

PSD随机振动疲劳的难点在于跨软件流程。Abaqus、fe-safe、材料数据库、PSD谱文件、结果ODB，每一个环节都可能出错。课程如果只是讲“点哪里”，学完还是容易卡；真正有价值的是把每一步为什么这么做、哪里容易错、结果怎么判断讲清楚。
