优解未来 OptFuture CAE 变密度法拓扑优化——让材料分布“显现”出最优路径
前言
在产品轻量化、性能提升和工程快速迭代的需求下，拓扑优化已经成为结构概念设计阶段的重要工具。它不再只是“算一个强度结果”，而是能够在给定设计空间、载荷、约束和优化目标后，自动寻找更合理的材料分布路径，帮助工程师从一开始就获得更轻、更强、更符合受力逻辑的结构构型。

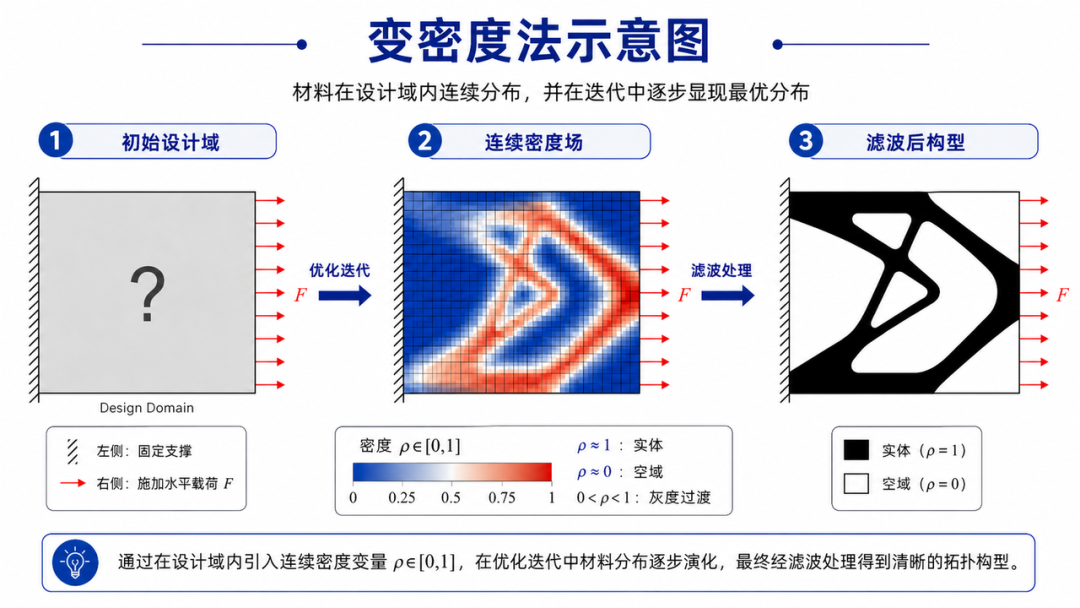

在众多拓扑优化方法中，变密度法是一类应用广泛、工程适应性强、计算流程成熟的方法。它的核心思想很直观：把设计域中的每个单元都看成一种“可变材料”，用从 0 到 1 的密度变量描述该区域保留材料的程度。密度接近 1 的区域代表实体材料，密度接近 0 的区域代表空域，而介于二者之间的灰度区域则表示材料在优化迭代过程中的中间状态。
借助这种连续密度场，优化算法可以在完整设计域内逐步判断哪些区域值得保留、哪些区域可以削减。对工程师而言，这就像在一块初始材料包络体中不断“筛选”有效传力路径：承载贡献大的区域逐渐变实，贡献小的区域逐渐变空，最终形成清晰的轻量化结构布局。
优解未来 OptFuture CAE 的变密度法拓扑优化模块，面向真实工程场景开放了多类常用物理量作为目标函数与约束条件。除静柔度、材料用量、位移和应力等结构力学指标外，还支持以固有频率、热学分析中的温度以及散热弱度等指标构建优化问题。
工程师可以根据设计任务自由组合优化模型，例如在材料用量受限的前提下最小化静柔度，在控制应力和位移的同时进一步降低材料用量，在轻量化设计中提高结构固有频率，或者在热学设计中降低关键区域温度、改善散热路径。
这种以工程语言直接定义优化问题的方式，使拓扑优化不再停留在理论演示，而是能够更自然地融入结构轻量化、动态性能提升和热管理优化等实际设计流程。
从密度场出发，让材料分布逐步清晰
如果说传统结构设计依赖工程师根据经验布置筋板、开孔和加强区域，那么变密度法则提供了一种更加自动化的设计思路：不预设最终结构形状，而是让每个有限元单元都拥有一个可以连续变化的密度变量，由算法在迭代过程中决定材料应该集中在哪里。
在变密度法中，设计域内的材料分布通常可以用密度变量表示：
密度接近 1：该区域倾向于保留为实体材料；
密度接近 0：该区域倾向于被移除；
密度介于 0 和 1：表示优化过程中的过渡区域。
为了让最终结果更加接近真实的实体/空域构型，算法通常会结合材料插值、惩罚机制、密度滤波或投影策略，使中间密度逐步向 0/1 分布收敛。这样既保留了连续变量优化的稳定性，又能够得到更具工程可解释性的材料布局。
从设计直觉上看，变密度法的优化过程可以理解为一次“材料重分配”：算法不断评估每个区域对结构性能的贡献，把有限的材料资源优先分配到关键传力路径上。在受力较小或对目标贡献较低的区域，材料密度逐渐降低；在承担载荷传递和刚度支撑的区域，材料密度逐渐提高。经过多轮迭代后，原本均匀的设计域会逐渐显现出主承力路径、支撑骨架和轻量化孔洞。
这也是变密度法在工程拓扑优化中长期受到重视的重要原因：它不需要事先假定孔洞数量、筋板走向或结构拓扑形式，而是通过有限元分析与灵敏度迭代，让材料路径自动“显现”出来。
多类物理量自由组合，把优化目标写成工程语言
对于工程设计而言，拓扑优化的价值不只是“让结构变轻”，更重要的是在减重、刚度、位移和应力之间找到合理平衡。不同产品、不同工况和不同设计阶段，对性能指标的关注点并不相同：
有些结构更关注整体刚度，希望在给定材料用量下尽可能降低柔度；
有些结构更关注关键位置变形，希望指定区域位移尽可能小；
有些结构更关注强度风险，希望降低高应力区域；
有些设计任务则直接以材料用量最小为目标，同时要求位移或应力不超过限值。
OptFuture CAE 的变密度法拓扑优化模块，面向真实工程场景开放了多类常用物理量作为目标函数与约束条件。除了静柔度、材料用量、位移和应力等结构力学指标外，还支持以固有频率、热学分析中的温度以及散热弱度等指标构建优化问题。
散热弱度，也可理解为衡量散热路径是否充分、热量是否容易累积的热学优化指标。
工程师可以根据设计任务自由组合优化模型，例如：
在材料用量受限的前提下最小化静柔度；
在控制应力和位移的同时进一步降低材料用量；
在轻量化设计中提高结构固有频率；
在热学设计中降低关键区域温度、改善散热路径。
| 物理量 | 设为目标时 | 设为约束时 |
|---|---|---|
除了目标函数和性能约束之外，OptFuture CAE 还支持在变密度法拓扑优化中引入制造约束，对优化构型进行进一步限制。工程师可以根据后续加工方式和设计要求，对结构的成形方向、最小特征尺寸、拔模方向或对称性等因素进行约束，使优化结果不仅具有良好的结构或热学性能，也更加接近真实制造需求。
因此，OptFuture CAE 的变密度法拓扑优化并不是单纯生成一个“理论最优形状”，而是能够在性能指标、材料用量和制造可行性之间建立更贴近工程流程的设计闭环。
实战检验：真实工程案例中的变密度法拓扑优化
为了更集中地展示变密度法在结构轻量化设计中的应用效果，本文以下选取 GE 航空发动机支架作为结构静力优化示例，重点展示静柔度最小化、位移最小化和应力最小化三类典型优化任务。固有频率优化与热学优化可采用相同的建模逻辑，通过更换目标函数和约束条件完成设置。

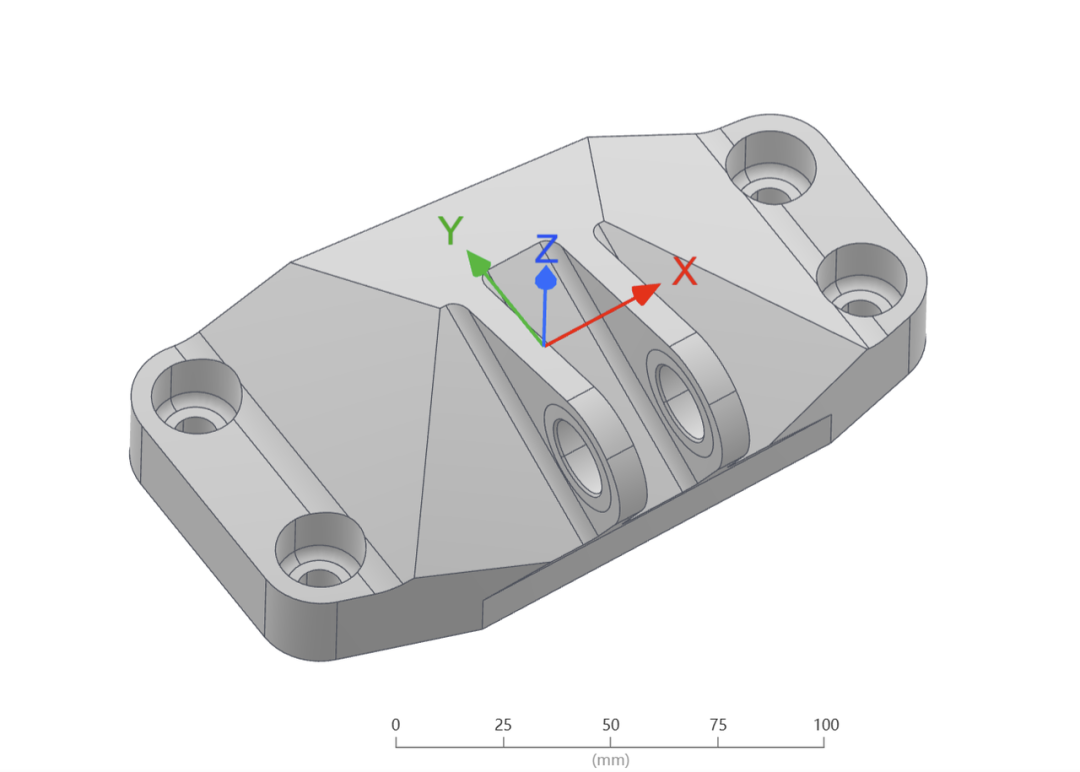

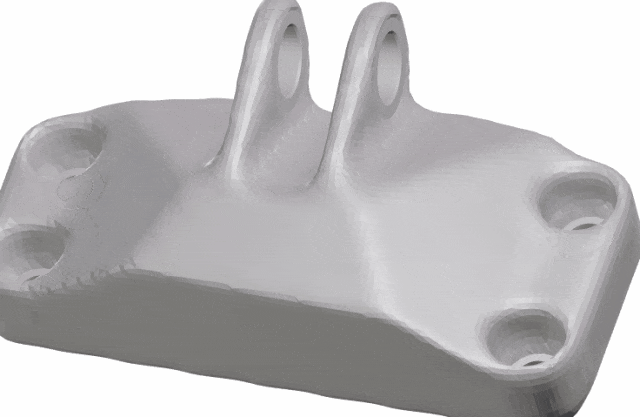

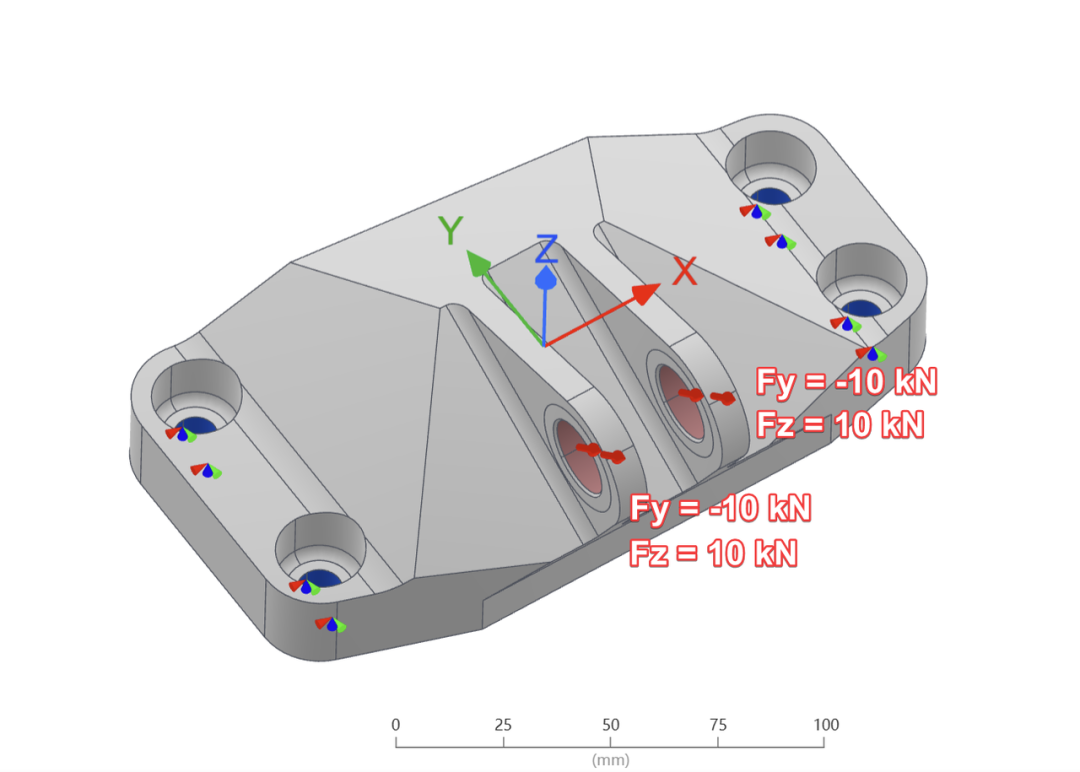

支架的初始几何、位移约束和载荷设置如下图所示。
 几何结构 |  约束与载荷 |
GE支架静柔度最小化

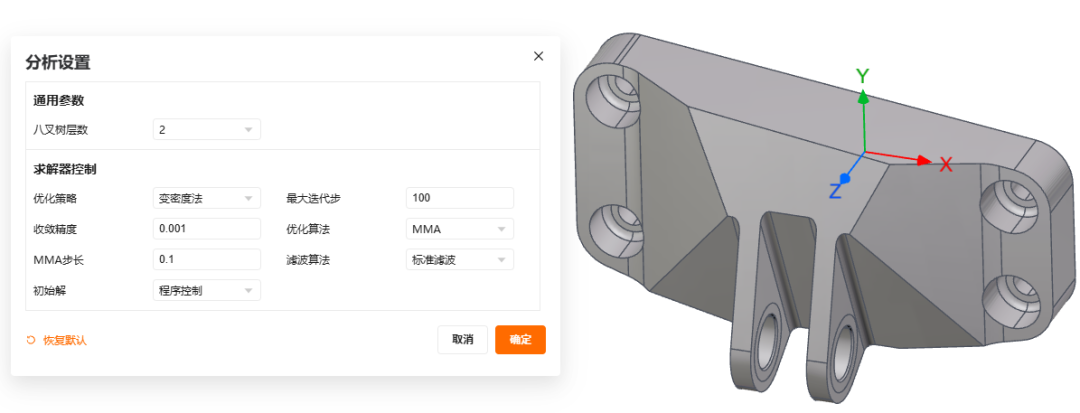

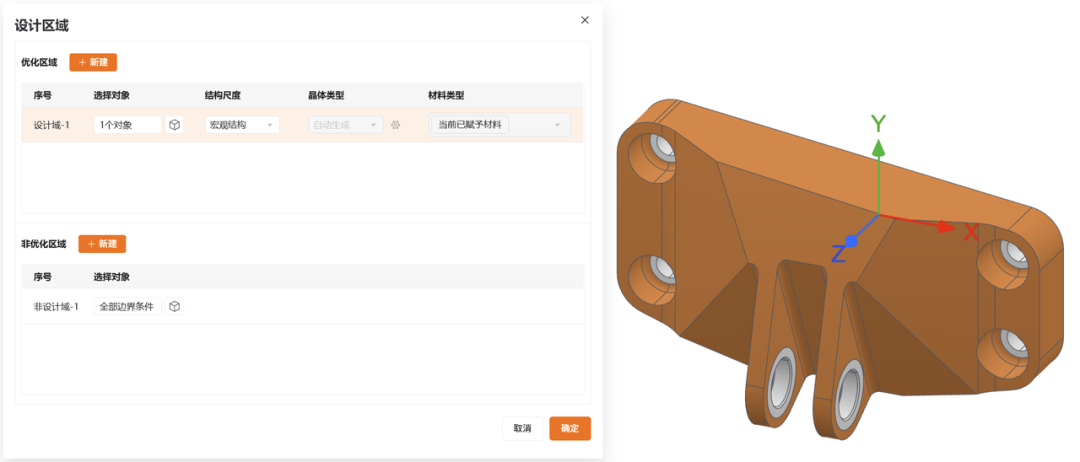

首先我们考察以静柔度最小化为优化目标的水平集法拓扑优化，其中约束条件为质量分数上限限制在设计域的40%。优化模型设置如下图所示。

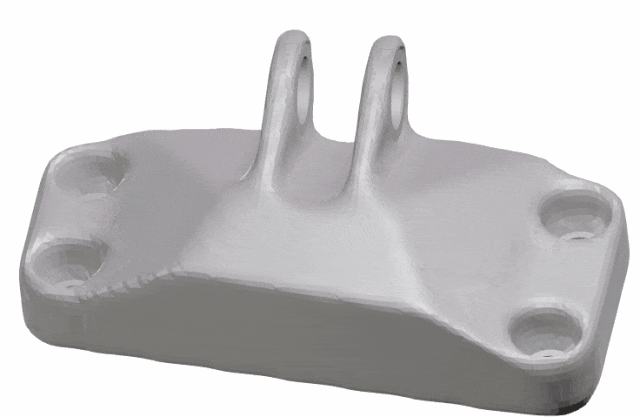

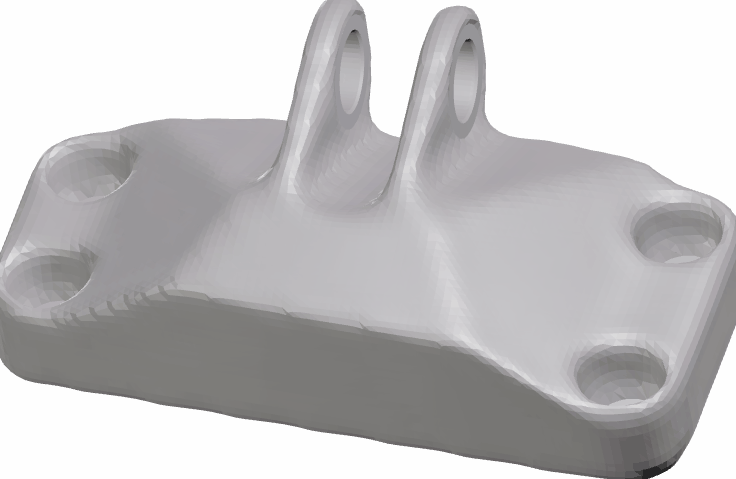

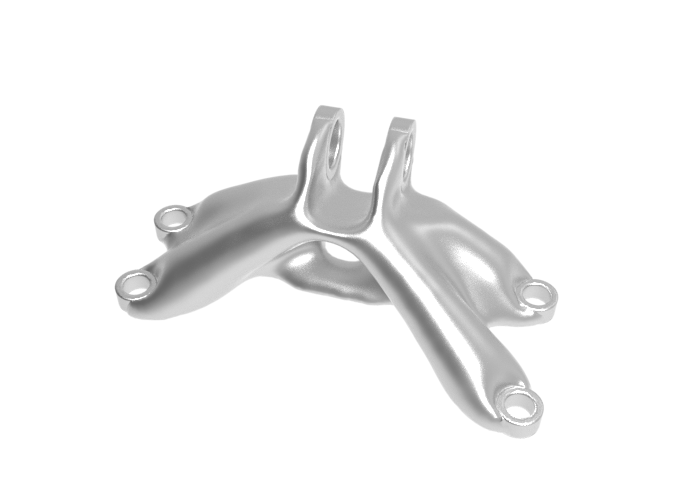

优化构型与拓扑演化历史如下图所示。
 |  |
GE 支架位移最小化——控制关键装配区域变形
在某些工程场景中，整体刚度并不是唯一关注点。对于装配件、连接件或高精度结构，指定区域的局部位移往往更加关键。例如，连接孔、装配面或传感器安装区域的变形过大，可能会影响装配精度、工作间隙或系统稳定性。
因此，第二个案例将优化目标改为指定面位移最小化。这里选取凸台的 2 个圆环内表面作为位移控制对象，算法 会围绕该区域的变形响应重新分配材料。
 |  |
对于位移最小化案例，优化结果会围绕指定圆环内表面的变形控制重新组织材料分布，使关键装配区域在载荷作用下保持更稳定的空间位置。
GE 支架应力最小化——降低局部强度风险

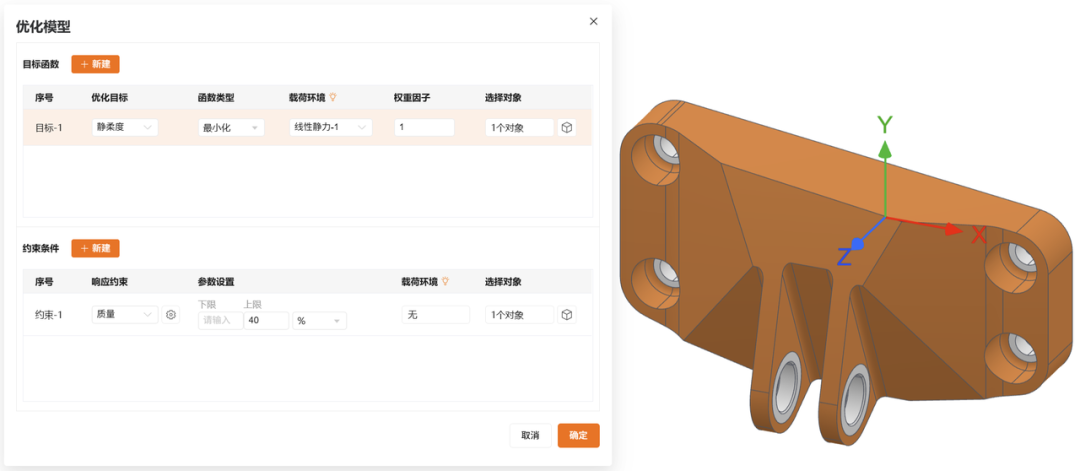

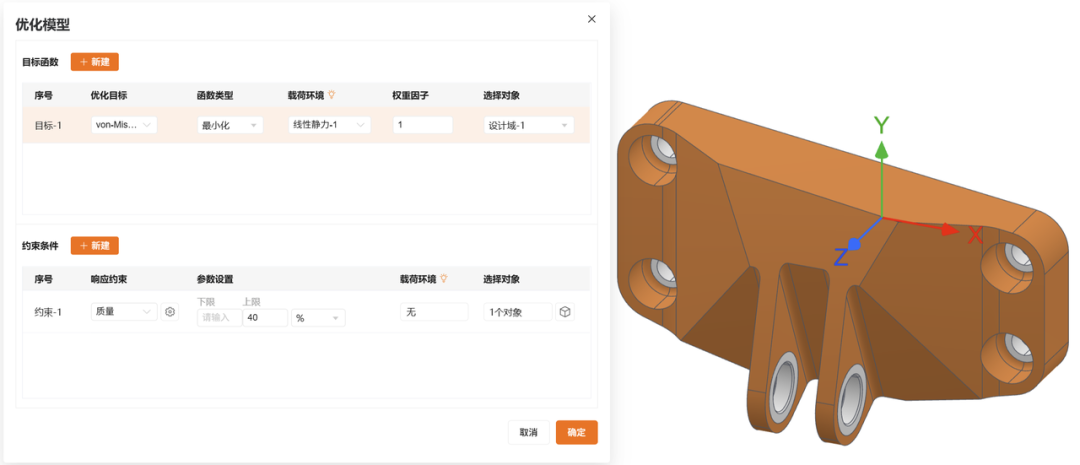

OptFuture的变密度法拓扑优化对于应力最小化问题同样有良好的优化效果。这里我们的优化模型如下图所示，其中设计域（高亮显示区域）的Mises应力为最小化目标。

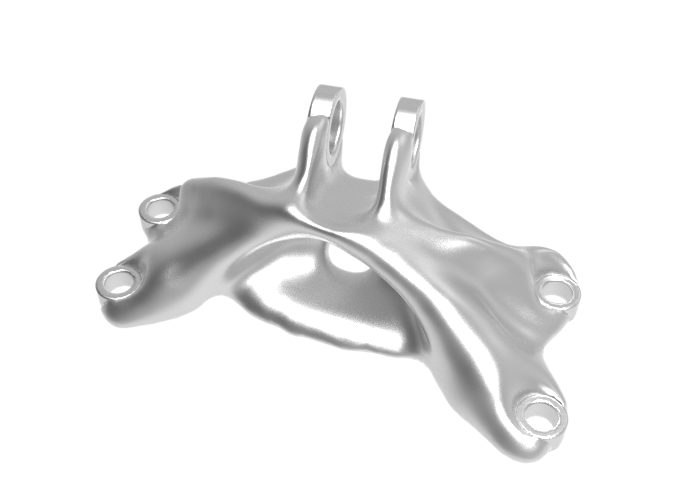

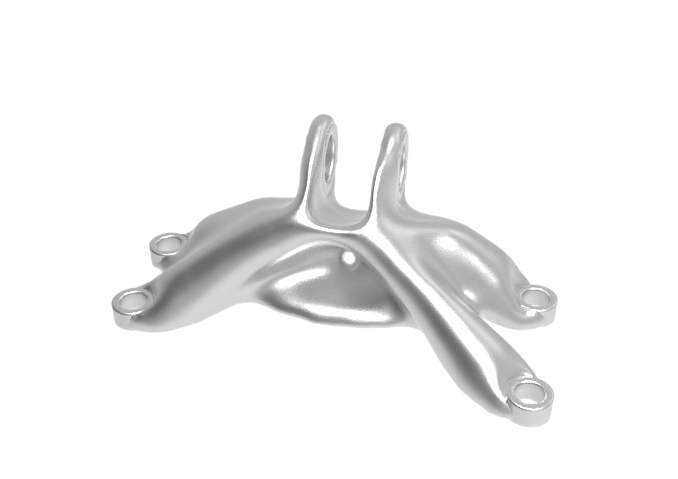

优化构型与拓扑演化历史如下图所示。
 |  |
版本适用性
本文中涉及的软件界面展示、优化流程和操作描述适用于 OptFuture 2026 V1.1。
结语
从静柔度最小化到位移控制、应力风险降低，再到固有频率提升和热学性能优化，OptFuture CAE 的变密度法拓扑优化模块为结构方案探索提供了稳定、灵活且贴近工程实际的工具。工程师只需定义设计域、载荷约束、目标函数与性能限制，算法便能够在迭代中筛选有效材料、显现主传力路径，并为后续工程设计提供可靠的结构布局参考。借助OptFuture CAE提供的强大拓扑优化功能，工程实践中广泛使用的“传力路径”这一概念以可见、可调控、可加工的方式更加形象、生动地展示出来！
