整车NVH之功率流分析

1月前浏览198

一、功率流分析基础

功率流（Power Flow）是指结构振动能量传递矢量，用于定位振动能量传递路径、振源与耗散区，反映了能量从一个系统到另一个系统的传递分布。

功率流场表征动载荷结构中传播的振动能量大小与传播方向，可用于识别能量传递路径、振动激励源以及能量耗散区。结构强度（定义为单位面积的功率流）同样可通过该方法求解得到。

同时可对通过 SECTION 批量数据卡片（截面类型 STYPE=FLOW）定义的实体单元截面，输出功率流场与机械声强结果。程序会沿截面法向，计算截面上全部单元的能量贡献量，再对所有贡献量求和，得到该截面的总功率流；机械声强等于截面总功率流除以截面面积。该类结果仅输出至.h3d 结果文件，同一截面内所有节点会赋予相同的计算数值。

二、功率流分析设置

STEP1：创建分析工况

STEP2：定义PF卡片

STEP3：模型输出及计算

STEP4：后处理

、

STEP1：

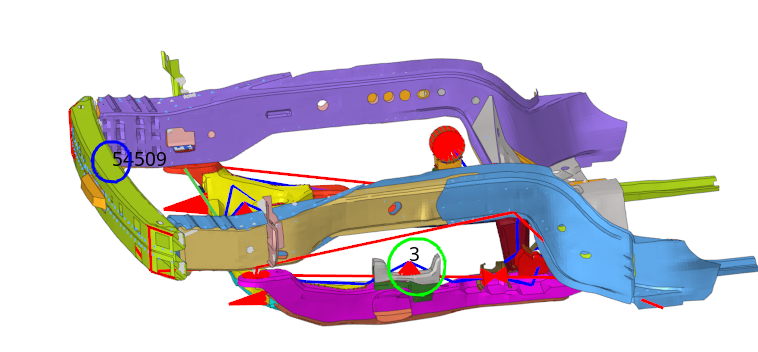

工况：左悬置安装点Z向单位力频响分析，分析悬置通过四个副车架安装点到前保险杆上点54509的功率能量贡献。

STEP2：

定义PF卡片，如下所示

若输入卡片中包含 PEAKOUT 关键字，则仅提取 PEAKOUT 卡片中筛选出的频率用于输出该结果。

STEP3：模型输出及计算

STEP4：后处理

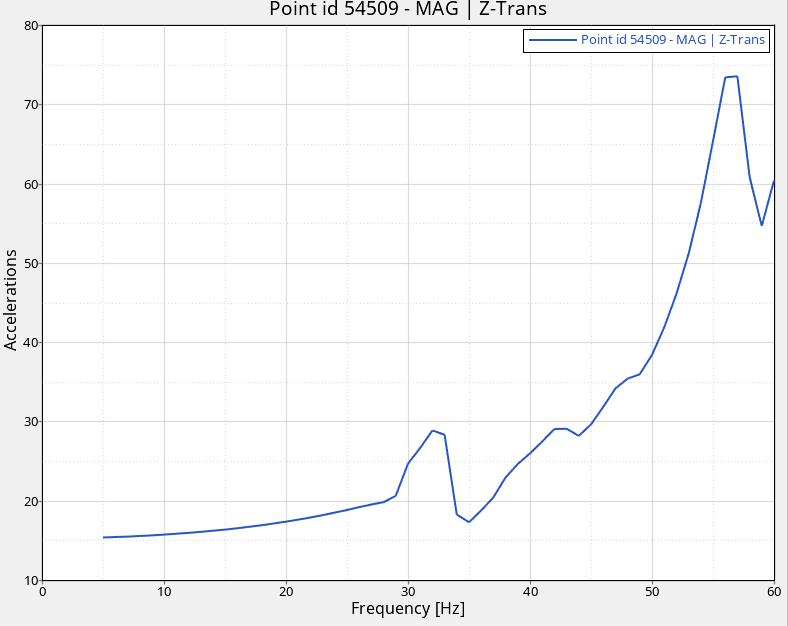

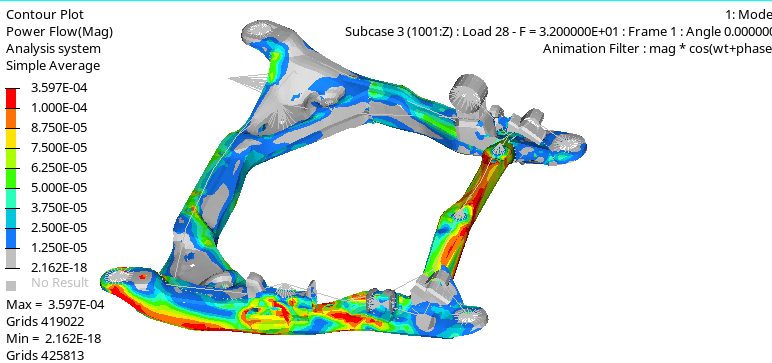

查看响应点峰值，可以看出在32和56Hz有明显峰值，为此研究32Hz峰值的功率流传递路径如下：

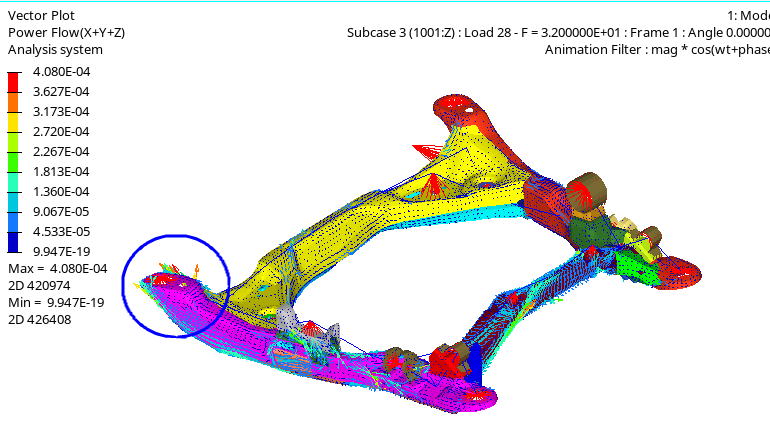

从图中可以看出，能量主要是通过左前安装点传递，进一步通过矢量分析结果如下：从图中可以看出左前安装点矢量相对较大，即为主要的贡献路径。

三、小结

1、功率流分析与传递路径主要差别：

1）功率流结构振动能量传递矢量，用于定位振动能量传递路径、振源与耗散区

2）传递路径分析核心输出，表征各路径对目标点振动噪声的贡献大小

3）二者整体变化趋势一致，总能量 / 总贡献同步增减，但单点数值无法一一对应换算；传递路径可以精确定位整车路径，计算量相对较小；而功率流计算对硬件要求更高；

2、功率流分析和传递路径分析设置相对更为简洁，在零部件或系统级实操性较强；
