RVE均匀化还在手工画网格？试试计算机视觉自动识别

你有没有经历过这样的场景：拍了一组漂亮的SEM照片，纤维分布均匀、界面清晰，老师/老板说：“把这个建个RVE模型算一下均匀化参数吧。”然后你打开前处理软件，对着图像一根纤维一根纤维地描轮廓、划网格。半天过去了，眼睛快瞎了，模型还没建完。这就是复合材料微观力学里一个长期存在的痛点：RVE建模的“图像→网格”环节，太费人了。

RVE是什么？为什么它是复合材料的核心

RVE，全称 Representative Volume Element（代表性体积单元），是微观力学中的一个关键概念。简单说就是：从复合材料里切出足够大、又足够小的一个“代表块”，它的等效力学性能能代表整个材料。

在这个代表块里，你是真的能看到纤维、基体、界面这些微观结构的。然后通过有限元计算，把微观的应力-应变“平均”成宏观的材料参数——这个过程叫均匀化（Homogenization）。

RVE方法已经写进了大量复合材料和细观力学的教材和论文，是连接“微观结构”和“宏观性能”的桥梁。而这座桥的第一块砖，就是把微观图像变成可计算的网格。

为什么手工建模让人崩溃

如果你用传统方式做这件事，流程大概是：

打开图像，对照着描每一根纤维的轮廓
一根一根几何修复、布尔运算切分
划分网格，调质量，修畸变单元
赋材料属性，设边界条件

一两个纤维还行，但真实的微观图像里可能有几十上百个夹杂物。而且有些细长裂纹、微小孔洞，手工几乎没法精确捕捉。更麻烦的是：一旦图像换了，全部重来。

一个思路转变：让计算机视觉来做

AutoM就是冲着这个痛点来的。它的设计哲学很简单：把RVE建模当成一个图像分割问题，而不是几何建模问题。

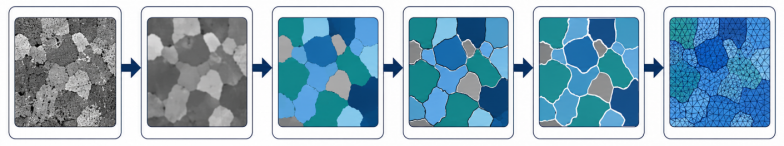

整个流水线分六步，每一步都可以在代码里看到对应的计算机视觉算法：

背景剔除：用彩色 FloodFill 从图像四角出发，自动识别并去除背景区域。不是简单的阈值，而是基于颜色连通性——背景颜色相近且连通到边界的区域，才判定为背景。
保边去噪：用 Mean-Shift 滤波器平滑图像。这个算法比高斯模糊聪明的地方在于：它在平滑噪声的同时尽量保持边缘——边缘就是你不想丢掉的纤维边界。
颜色聚类：把前景像素在 LAB 色彩空间里用 KMeans 自动分组。自动估计最优的 K 值（手肘法），不需要人为指定“分几类”。
边界细化：用分水岭算法（Watershed）沿着真正的图像边缘修正聚类边界。这步解决了 KMeans 在边界处“圆润过渡”的不精确问题。
连通域提取与形状分析：对每个cluster的像素做连通域标记，计算面积、长宽比、紧致度、Hu矩等形状特征。自动过滤噪点，同时保留细长裂纹。然后在每个组件上采样点云——小特征自动加密采样。
生成连续网格：在全域铺满方形单元，每个单元的归属由该区域内的采样点“多数投票”决定。空缺单元的归属用相邻单元迭代填充——保证网格全域连续、无空洞。

最后输出的是标准 LS-DYNA Keyword 格式（mesh.k）——你在任何支持 LS-DYNA 的工作流里都能直接用。

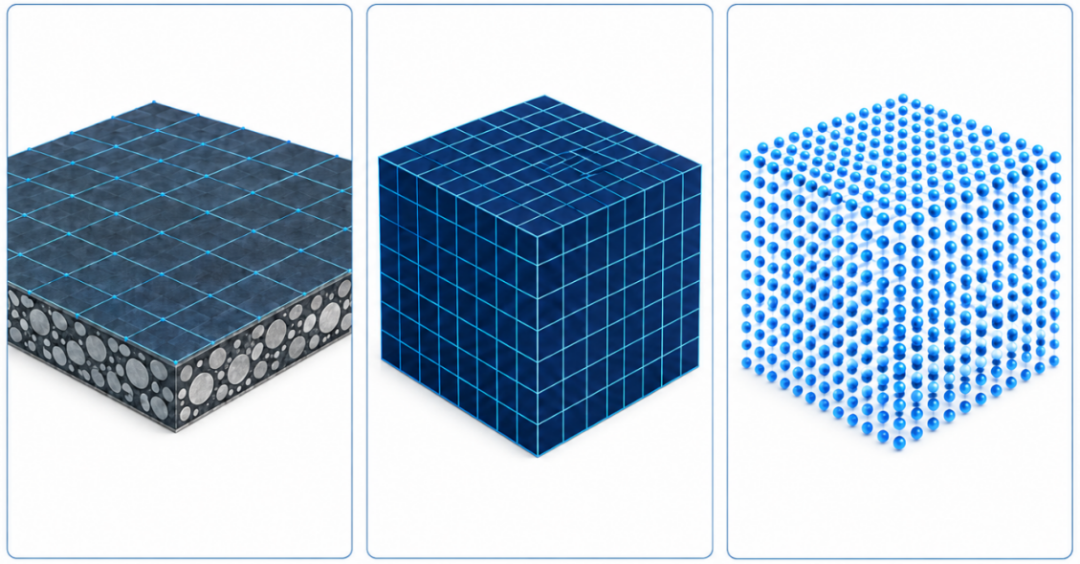

三种单元，覆盖不同仿真需求

AutoM 支持三种单元类型输出：

单元类型	适用场景	LS-DYNA关键字
SHELL（壳单元）	平面应力/平面应变RVE分析，薄层材料	*ELEMENT_SHELL
SOLID（实体单元）	三维RVE均匀化，厚截面复合材料	*ELEMENT_SOLID（多层六面体挤出）
SPH（光滑粒子）	大变形、损伤断裂、冲击仿真	*ELEMENT_SPH

SOLID 模式下可以指定层数和每层厚度，自动沿Z方向挤出多层六面体网格。SPH 模式下粒子间距、层数、层间隔都可调，单粒子质量自动分配——这些都是 LS-DYNA 用户一看就懂的设置。

并行加速，大图也不怕

代码支持多线程并行——cluster分析、网格单元归属计算都可以并行跑。文件写出采用分块流式写入（chunk_lines参数），处理高分辨率图像时不会因为内存爆掉。作者在B站“乐创科技”有更详细的视频讲解。

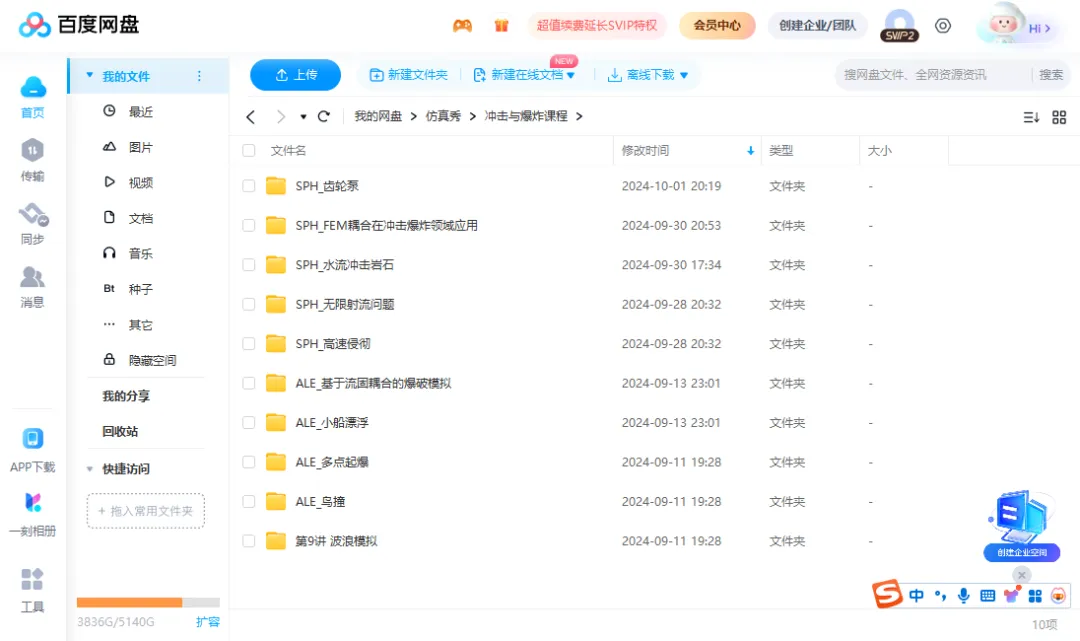

总之，AutoM 做的事，本质上是把 RVE 建模中最枯燥、最耗时的“看图描轮廓”环节，交给了计算机视觉算法。你只需要提供一张微观图像，它给你一个可计算的 LS-DYNA 网格文件。本文工具已经收录到仿真秀学习资料包，用户可以在仿真秀学习资料包云盘群搜索文章标题的文件夹自行下载，你也可以分享本文到朋友圈，截图发到本公众号后台，我在24小时内手动发你。

LS-DYAN仿真从入门到精通

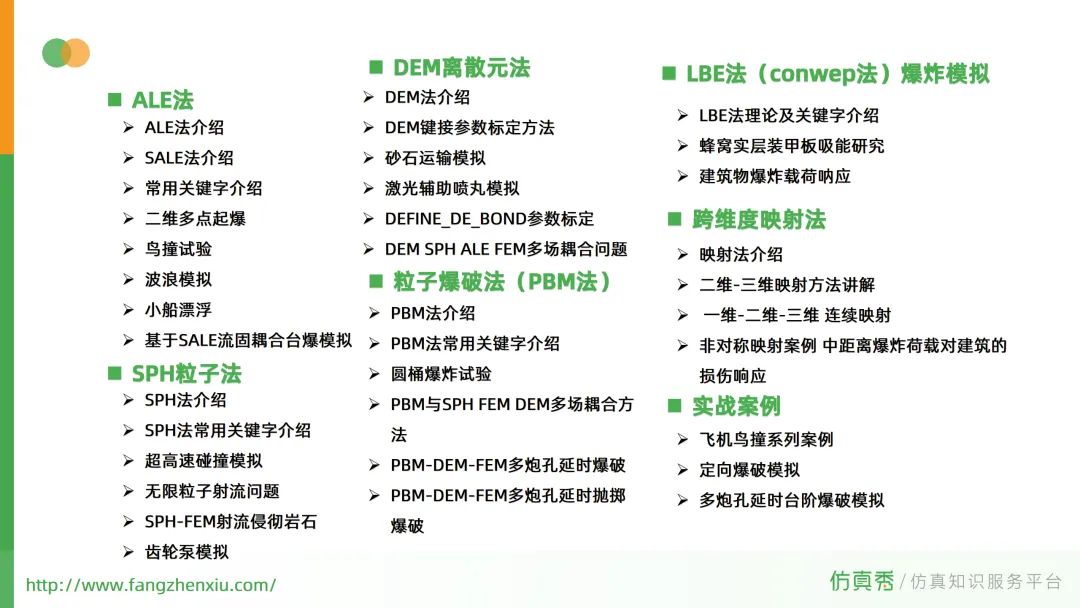

为了帮助读者理解并掌握LSDYNA分析方法理论及应用，笔者在仿真秀官网独家首发了《 LS-DYNA2023人基础入门》视频课程和《LS-DYNA冲击与爆炸专题全集》旨在帮助工程师掌握LS-DYNA分析应用专业技能，并提供答疑解惑，帮助工程师快速成长。

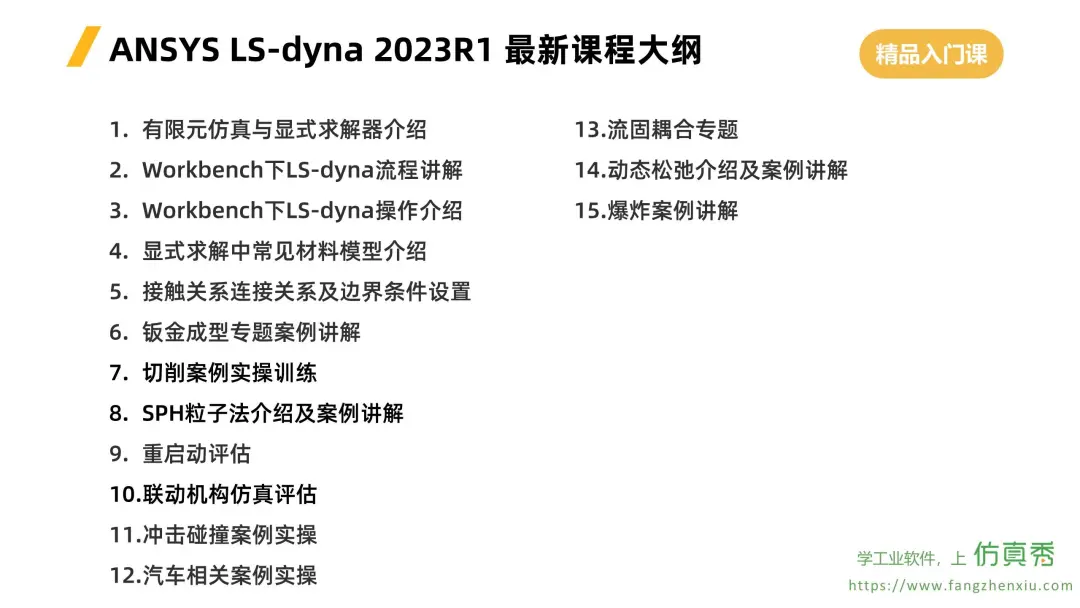

1、LS-Dyna2023R1基础入门

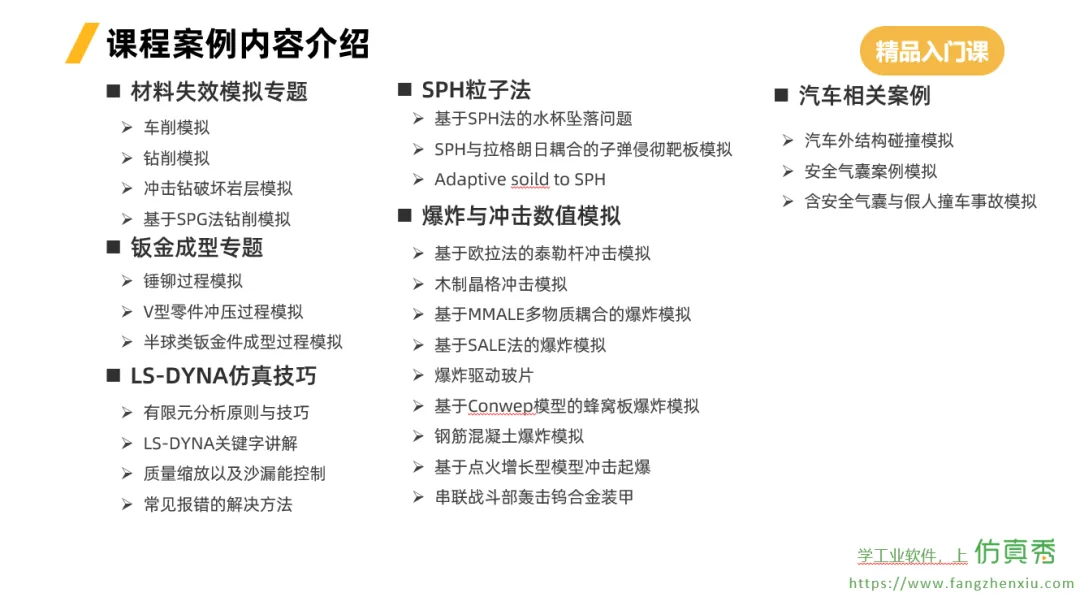

该视频教程基于ANSYS LS-dyna最新的版本2023 R1进行讲解，手把手全流程界面操作演示。具有完整的案例介绍，从建模、设置边界条件、求解设置、后处理全流程讲解；包括19个最新仿真设计案例讲解与下载，涵盖包括航空、汽车等多个工业制造行业，及多个常见的模拟应用场景演示，工程实践性强；适合学生、老师以及有意愿学习显式求解算法的初学者。
