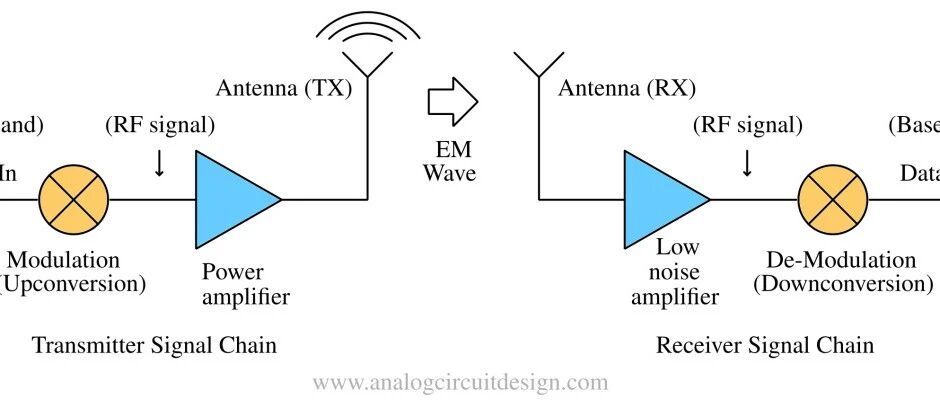

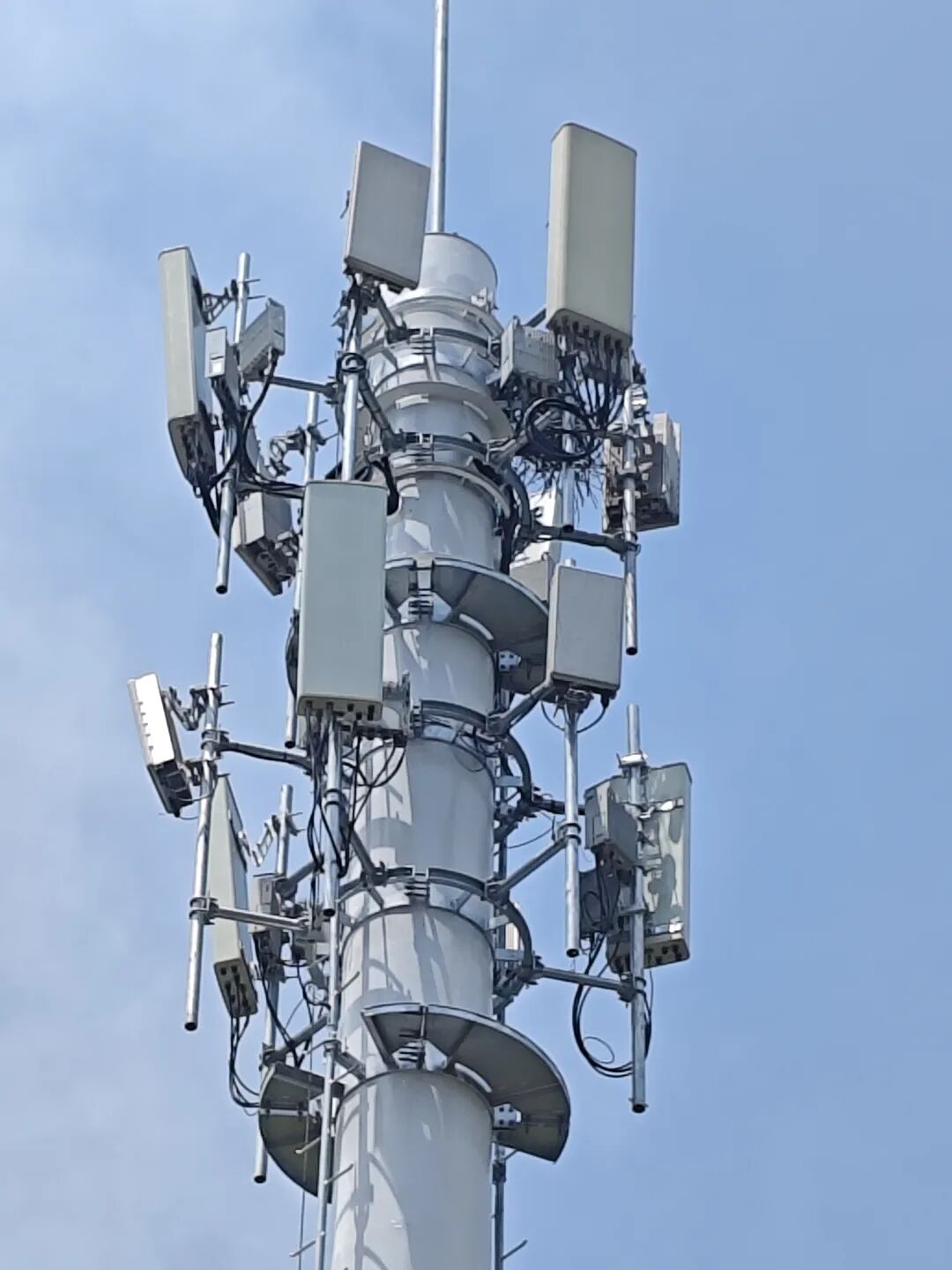

射频（RF）特指频率介于30 MHz～300 GHz之间的电磁波，是无线技术的核心载体，广泛应用于无线通信、气象监测、雷达成像、卫星传输等诸多领域。基于射频技术研发的集成电路与模块，已深度搭载于智能手机、卫星设备、蓝牙终端、Wi-Fi设备、车载电子、雷达系统、个人消费电子等各类软硬件产品中。电磁波属于横波，传播过程无需依赖介质，可在空气、真空等自由空间中高效传输，这也是射频无线传输技术得以实现的核心基础。二、电磁频谱体系电磁波谱覆盖了所有类型的电磁辐射，包含从低频无线电波到高能伽马射线的全部频谱范围，具体分为无线电波、微波、红外线、可见光、紫外线、X射线、伽马射线七大类别，所有电磁波均以光速传播。射频频谱是电磁频谱的重要子集，频率覆盖范围从数兆赫兹至数百吉赫兹。精准认知射频频谱的特性与应用边界，对实现频谱高效分配、无线干扰抑制、现代通信系统优化设计具有至关重要的指导意义。三、电磁波核心基础特性3.1 频率与周期频率：指电磁波每秒完成的完整振荡周期数，单位为赫兹（Hz），是表征电磁波振荡快慢的核心参数。周期：指电磁波完成一次完整振荡所需的时间，为频率的倒数，单位为秒（s），用于描述波形恢复至初始状态的时间周期。3.2 波长波长是电磁波两个相邻波峰（或波谷）之间的物理距离，用符号λ表示，标准计量单位为米（m）。电磁波的光速、频率与波长满足固定物理关系：c=f*λ（c为光速，f为频率，λ为波长）。3.3 振幅振幅是电磁波偏离平衡位置的最大位移幅度，通常用符号A表示，直接表征电磁波的能量大小——振幅越大，电磁波携带的能量越高。针对电磁波的两类核心场量，振幅单位有所区分：电场波振幅单位为V/m，磁场波振幅单位为H。3.4 相位相位用于标识波形在一个振荡周期内的瞬时位置，计量单位为度（°）或弧度（rad），是调制、信号同步等射频技术的核心基础参数。四、无线通信原理与传输挑战4.1 无线通信基本原理无线数据传输的核心逻辑为：发射端（TX）通过天线将电信号转换为电磁波信号，以空气、自由空间为传输介质，将数据传输至接收端（RX），再由接收天线将电磁波还原为电信号，完成数据交互。4.2 无线传输核心挑战相较于有线传输，无线信道的传输环境更为复杂，核心难点主要包括：频谱资源稀缺：无线信道为多用户共享资源，频谱资源有限、使用成本高，传输过程需严格遵守行业监管规范与频谱使用规则。信号衰减显著：电磁波在中远距离传输过程中能量损耗大，信号强度衰减明显，直接影响传输距离与通信质量。信道动态可变：发射端、接收端的移动，以及天气、障碍物等环境变化，会导致无线信道参数随时间动态波动，传输稳定性较差。五、核心射频专业术语5.1 射频（RF）行业统一界定：频率高于30 MHz的电磁波即为射频波。该频段电磁波可适配实用尺寸的天线设备，能够高效通过空气、自由空间完成远距离传输，是无线通信的核心频段。5.2 载波信号载波是高频振荡信号，核心作用是搭载语音、数据等低带宽有效信息。低频基带信号无法直接远距离传输，需通过调制技术加载至高频载波上，借助载波短波长、易辐射的特性，实现无线远距离传输。从天线理论来看，天线有效辐射面积与信号波长平方成正比：在天线增益固定的前提下，信号波长越短（频率越高），所需天线尺寸越小，这也是高频射频设备天线小型化的核心原理。各向同性天线（理论全向辐射天线）有效面积Ae=λ^2，半波偶极子天线有效面积$A=0.13*λ^2。常见通信制式载波频率及特性如下表所示：应用场景载波频率核心特征AM广播535 kHz – 1605 kHz传输距离远，可沿地球曲面绕射传播FM广播88 MHz – 108 MHz传输精度高，视距传输、传输距离较短4G LTE / 5G（低频段）600 MHz – 2.6 GHz建筑穿透性强，信号覆盖范围广Wi-Fi / 蓝牙2.4 GHz、5 GHz数据传输速率高，有效传输距离短5G 毫米波24 GHz – 53 GHz超高速传输，易被墙体、树木遮挡衰减5.3 基带信号基带信号是承载语音、数据、视频等有效信息的低带宽模拟信号，是无线传输的核心信息源。在射频信号链路中，基带信号的位置固定：解调下变频之后、模数转换器（ADC）之前；数模转换器（DAC）之后、发射机调制上变频之前。5.4 调制调制是射频通信的核心技术，指通过改变高频载波的振幅、频率或相位，将基带有效信息编码至载波信号中，使信号可通过电磁波在自由空间传输的过程。六、射频功率与测量单位射频信号功率跨度极大，从发射端高功率信号到接收端微瓦级弱信号差异悬殊，若采用线性单位（瓦特）计量极易出现大量零值、换算繁琐，因此行业统一采用对数刻度单位表征射频信号参数。6.1 分贝（dB）分贝是无量纲对数单位，用于表征两个功率、电压等量的相对比值，核心作用是简化超大跨度信号参数的计量与对比。6.2 dBm（绝对功率单位）dBm是射频领域测量信号强度的标准绝对单位，以1毫瓦（mW）为基准功率。功率换算核心规则：功率类参数换算系数为10，电压类参数换算系数为20。例如：0 dBm = 1 mW，10 mW = 10 dBm，-110 dBm = 10 mW = 0.00001 nW，该级别的弱信号极易被环境噪声淹没。6.3 dBc（相对功率单位）dBc为相对于载波信号的分贝单位，属于纯相对计量参数，用于量化噪声、谐波、杂散信号等干扰信号相对于主载波信号的功率差值，与基准功率固定的绝对单位dBm形成互补。6.4 衰减与增益衰减：信号在电缆、空气、墙体等介质中传输时产生的功率损耗，采用dB为单位计量，是无线传输的固有损耗。增益：通过放大器、定向天线等器件实现的信号功率提升，同样以dB为单位计量，是衰减的反向参数，用于补偿传输损耗。6.5 实例计算：蓝牙信号传输损耗以2.4 GHz蓝牙设备传输为例：发射功率30 dBm（1W），传输距离100米，收发两端均采用半波偶极子天线，接收功率为-45 dBm。链路衰减=发射功率-接收功率=30 dBm-(-45 dBm)=75 dB，该损耗对应功率衰减超3100万倍，直观体现无线传输的显著损耗特性。6.6 功率与电压换算射频系统通用标准负载电阻为50 Ω，可基于负载电阻实现功率与电压的相互换算。在50 Ω负载条件下，-110 dBm功率对应的信号振幅仅为0.7 μV，信号强度极弱，易被噪声覆盖。七、射频通信系统工作模式7.1 单工系统（单纯形系统）单工系统为单向数据传输模式，设备角色固定：一端仅作为发射机，另一端仅作为接收机，接收端无法通过同一信道反馈信号。该模式无信号碰撞、信道竞争问题，传输可靠性极高，典型应用为汽车远程中控锁射频系统。7.2 半双工系统半双工系统支持设备间双向数据交互，但无法实现同时收发，设备需在发射（TX）、接收（RX）模式间轮流切换，硬件切换存在短暂延迟。该模式仅占用单一频率信道，在低带宽需求场景下资源利用率更高。典型应用：Wi-Fi、蓝牙。两类设备在物理层以极高速度（＞50 Mbps）切换收发状态，用户无感知，看似双向同步传输，实际为半双工工作模式，可支撑高清视频通话等高速场景。7.3 全双工系统全双工系统可实现双向信号同步收发，无需轮流切换工作模式，通常采用双独立频率信道实现信号隔离，传输效率、实时性最优。典型应用：移动通信手机、卫星通信系统。八、射频系统核心硬件单元完整射频系统分为发射链路（TX）与接收链路（RX），由各类专用器件协同工作，实现“电信号-电磁波-电信号”的双向转换，核心构建单元如下：8.1 收发核心芯片/模块发射端核心器件：数模转换器（DAC）、IQ混频调制器、功率放大器（PA）、本振振荡器（VCO+PLL）、高稳定基准晶体振荡器。接收端核心器件：低噪声放大器（LNA）、IQ解调混频器、中频放大器、射频滤波器、模数转换器（ADC）。8.2 巴伦（Balun）巴伦是射频系统专用信号转换器件，核心功能为实现平衡差分信号与非平衡单端信号的相互转换。发射链路中，可将混频器输出的差分信号转换为单端信号，适配功率放大器输入；接收链路中，可将低噪声放大器输出的单端信号转换为差分信号，供给解调电路处理。8.3 匹配网络匹配网络又称阻抗变压器，核心作用是实现器件间阻抗匹配（如功率放大器与天线之间），保证功率最大化传输，避免信号反射。若阻抗失配，会引发电压过载、电流异常等问题，损坏射频器件并降低传输效率。8.4 滤波器滤波器是射频抗干扰核心器件，可实现噪声抑制、干扰过滤、带宽限制，满足频谱监管规范，同时精准筛选目标通信信道。行业常用低通滤波器、高Q值带通滤波器，有效提升系统接收灵敏度与传输稳定性。8.5 天线天线为射频能量转换换能器，是无线传输的出入口。发射端中，天线将有线导波电信号转换为自由空间电磁波；接收端中，天线将空间电磁波转换为有线电信号，是射频系统与外部空间的交互核心。九、射频传输关键参数与损耗模型9.1 相位噪声相位噪声是射频收发器的核心性能指标。本振振荡器产生的相位噪声会覆盖邻近频率的微弱目标信号，导致系统无法精准识别有效信号，严重降低接收灵敏度与通信质量。9.2 弗里斯传输公式（Friis）该公式用于精准估算自由空间无线传输的接收功率，是射频链路预算的核心依据，包含线性与对数两种表达形式，可适配不同场景计算需求。接收功率越高，系统信噪比越优，接收灵敏度越高。转换为dB形式，就是9.3 自由空间路径损耗（FSPL）电磁波在自由空间径向扩散传输时，能量会随传输距离增加自然衰减，该损耗可通过自由空间路径损耗公式量化，适用于无遮挡、无多径衰落的理想视距传输场景。转换为dB形式：核心损耗规律：信号频率翻倍，传输距离减半；链路增益提升6 dB，有效传输距离翻倍。低频射频信号（如433 MHz）相较于高频信号（如868 MHz），具备更远的传输距离。9.4 射频传输距离优化方案为提升射频系统有效传输距离，可通过三种核心方式优化：增加发射端输出功率（外接功率放大器PA）、提升接收端灵敏度（外接低噪声放大器LNA）、采用高增益定向天线。十、主流射频应用参数对照表不同无线应用的工作频率、波长、适配天线尺寸差异显著，半波偶极子天线的适配参数如下表所示：应用场景工作频率波长半波偶极子天线尺寸调频广播88-108 MHz2.8-3.4 m75 cm蓝牙2.4 GHz12.5 cm3.1 cmWiFi（2.4G频段）2.4 GHz12.5 cm3.1 cmWiFi（5G频段）5 GHz6 cm1.5 cmGSM蜂窝网络900 MHz33 cm8.25 cmGNSS（GPS）1.575 GHz19 cm4.75 cm十一、卫星通信频段参数规范卫星通信依据频率划分为多个标准频段，各频段的上下行频率、带宽、应用场景及损耗特性各不相同，具体参数如下：频段下行频率（GHz）上行频率（GHz）典型带宽（MHz）特性说明L波段0.9~1.60.9~1.615陆地共享频段，穿透性较好S波段1.61~1.632.48~2.5070ISM工业科学医疗共享频段C波段3.7~4.25.925~6.425500陆地共享频段，应用广泛X波段7.25~7.757.9~8.4500多用于军事、政府专用通信Ku波段11.75~12.214.0~14.5500存在降雨衰减特性Ka波段17.7~21.227.5~31.03500带宽极大，降雨衰减明显参考文献[1] Constantine A. Balanis. 天线理论分析与设计（第三版）[2] D. M. Pozar. 微波工程（威利出版社，2011）[3] Ken Kundert. 射频仿真导论[4] K. S. Kundert. 射频仿真及其应用导论[J]. IEEE 固态电路杂志, 1999#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频版权声明射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。来源：射频学堂
