刘建川・GROMACS 实战 | Tachyon 渲染高质量分子动力学模拟图片实操教程

Tachyon 是一款主打高性能的光线追踪渲染器，已无缝集成至 VMD 软件中，可充分调用多核 CPU 算力，快速生成具备真实光影效果的图像。和 VMD 自带的 OpenGL 快速渲染相比，Tachyon 基于光线追踪算法，能够精准计算阴影、环境光遮蔽与材质反射，让分子结构拥有强烈的三维立体感，特别适合展示蛋白质表面、核酸骨架、溶剂分布以及各类分子间相互作用。有需要深入学习的朋友，也可以加入模拟之家 QQ 群（709020941）获取全套详细教程。

一、VMD 场景搭建：原子选择与绘制风格

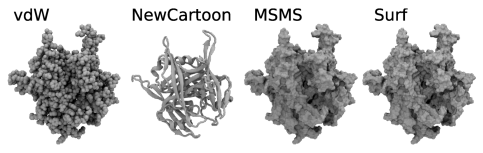

使用Tachyon渲染的第一步，是在VMD中为不同的分子组分创建合理的表示。你可以利用VMD强大的原子选择语法，分别定义“蛋白质”、“核酸”、“离子”或“水分子”等子集。例如，protein、nucleic、same residue as water and within 4 of protein 等常用选择方式，能够灵活地分离出你感兴趣的分子区域。在绘制风格上，教程推荐使用“MSMS”而非传统的“Surf”，因为前者计算更快且视觉效果相近。对于展示原子细节，“Licorice”风格比“vdW”更轻量；而对于突出蛋白质二级结构，“NewCartoon”则是经典选择。

二、材质设置：打造真实质感与透明效果

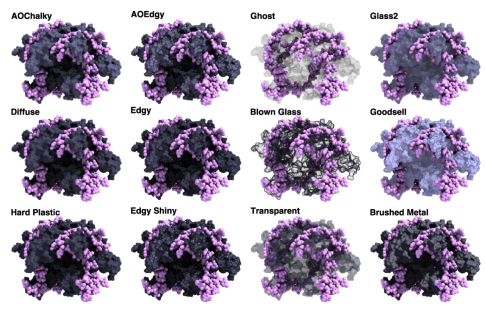

材质的选择对最终渲染效果影响巨大。VMD提供了多种预定义材质，其中以“AO”为前缀的一组材质（如AOChalky、AOShiny等）专门针对Tachyon的环境光遮蔽（Ambient Occlusion）照明模型进行了优化。这类材质能模拟柔和的天空光，使得凹陷和缝隙处自然变暗，从而增强立体感。你还可以在材质窗口中新建自定义材质，例如制作半透明的水盒子：选择“AOChalky”作为基础，开启角度调制透明（Angle-Modulated Transparency），将不透明度降至0.2，然后为水分子的氧原子（选择语句 water and noh）创建一个MSMS表面，并设探针半径为6.5，即可得到通透的水溶剂效果。

三、色彩配置：兼顾美观与通用可读性

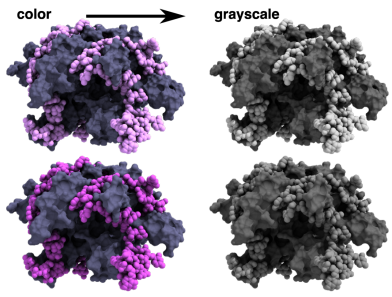

颜色配置同样值得用心推敲。教程作者建议：每个分子表示尽量采用单一颜色（ColorID方式），以保证不同分子之间的高对比度。色彩亮度会受到所选材质和灯光强度的影响，因此需要反复试验。更重要的是，考虑到许多期刊要求图片在灰度打印后依然可读，以及红绿色盲读者的观看体验，请避免仅靠红色和绿色来区分关键分子。你可以在VMD的Color Controls窗口中自定义每个ColorID的RGB值，例如将DNA调为浅洋红色，蛋白质调为偏暗的冰蓝色。

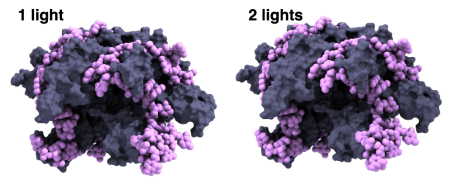

四、灯光与视角调试：优化画面整体观感

五、渲染输出与后期处理

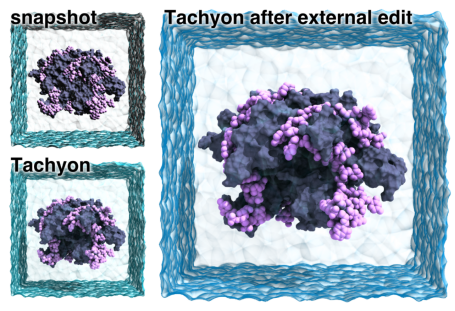

一切准备就绪后，从VMD主窗口的File菜单中选择Render，在Render using下拉列表中选择TachyonInternal，指定输出文件名，点击Start Rendering即可开始渲染。如果你希望以后能以更高分辨率（如制作海报）重新渲染同一场景，可以选择Tachyon模式——该模式会先生成一个Tachyon配置文件（.tachyon），之后你可以随时从命令行调用Tachyon直接渲染，无需重新打开VMD。渲染得到的原始图像往往还可以导入到GIMP、Photoshop等软件中进一步微调色阶、饱和度和局部色调，从而得到最终的完美图像。

总而言之，Tachyon为VMD用户提供了一个从“科学示意”迈向“艺术呈现”的桥梁。它并不要求你具备专业的图形学知识，只需在原子选择、绘制风格、材质、颜色、灯光和渲染输出这几个环节上稍加用心，就能让你的分子图像脱胎换骨。对于希望提升科研成果视觉表现力的研究者来说，掌握Tachyon渲染无疑是一项高回报的技能，让你的模拟数据可视化成果在各类展示场景中拥有更好的呈现效果。
