平均应力修正技术手册
1. 概述
1.1 核心意义
平均应力修正用于量化非零平均应力对结构疲劳性能的影响。工程中标准疲劳曲线（SN曲线/εN曲线）通常基于完全反转循环（平均应力Sₘ=0）的试验数据获得，但实际服役载荷多为非完全反转循环（如拉伸-拉伸、压缩-拉伸组合载荷），此时平均应力会显著改变结构疲劳寿命：
• 拉伸平均应力（Sₘ>0）：加速微裂纹萌生与扩展，降低疲劳强度，缩短疲劳寿命（有害效应）； • 压缩平均应力（Sₘ<0）：抑制裂纹扩展，提高疲劳强度，延长疲劳寿命（有益效应）。
平均应力修正的核心目标是将非零平均应力下的应力/应变状态，等效转换为零平均应力下的等效应力/应变，确保疲劳寿命评估基于统一标准，提升结果准确性。
1.2 分类与适用场景
根据疲劳评估理论（应力基/应变基）和失效模式（拉伸裂纹/剪切裂纹），平均应力修正模型分为以下两类，适用于不同工程场景：
注：若同时定义多个模型，SimSolid会自动选择损伤最大的模型结果，确保评估偏于安全。
2. 基于应力的平均应力修正模型
2.1 Goodman模型
2.1.1 核心用途
评估临界平面上拉伸裂纹生长导致的疲劳损伤，适用于高周疲劳（应力以弹性为主）。
2.1.2 计算公式
2.1.3 参数说明
2.1.4 模型特性
• 仅考虑正平均应力（拉伸） 的有害效应，忽略负平均应力（压缩）的影响（即负平均应力下修正后 ）； • 结果偏保守，适用于对安全性要求较高的结构（如航空航天部件）；

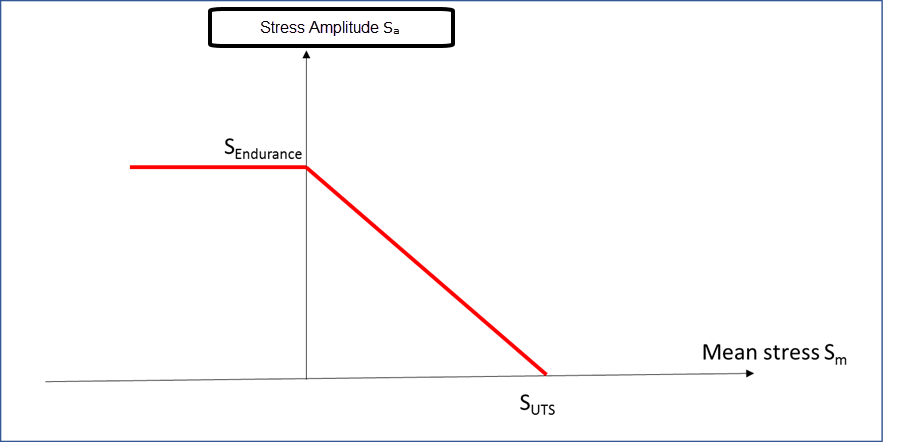

• 可通过Haigh图表直观展示：在给定失效循环次数下，应力振幅与平均应力的不同组合关系。
2.1.5 适用场景
高周疲劳、拉伸主导的失效、材料极限抗拉强度已知的场景（如钢结构、铝合金结构的常规载荷工况）。
2.2 Findley模型
2.2.1 核心用途
适用于有限寿命疲劳（中高周），同时考虑剪切应力和法向平均应力对裂纹生长的影响，兼顾拉伸与剪切失效的耦合效应。
2.2.2 核心公式
2.2.3 衍生参数与说明
2.2.4 模型特性
• 引入修正因子 （通常取1.04），量化法向应力对剪切裂纹的影响； • 若用户未定义 ，SimSolid自动计算： ，其中 ； • 适用于多轴应力状态（如拉伸-扭转组合载荷）。
2.3 FKM模型
2.3.1 核心用途
基于应力比 （ ）划分Haigh图表区域，针对不同区域采用差异化修正公式，精度高于Goodman模型。
2.3.2 区域划分与修正公式
根据应力比 将Haigh图表分为4个区域，修正后等效应力振幅 计算公式如下：
2.3.3 参数说明
2.3.4 模型特性
• 损伤计算中实际使用的应力范围为 （等效于零平均应力下的应力范围）； • 适用于复杂应力比工况，修正精度高于Goodman模型，广泛应用于机械工程领域（如齿轮、轴类部件）。
3. 基于应变的平均应力修正模型
3.1 Morrow模型
3.1.1 核心用途
适用于低周疲劳（应变主导），通过在疲劳强度系数中引入平均应力，量化其对塑性应变主导的裂纹萌生与扩展的影响。
3.1.2 计算公式
完整疲劳寿命公式（总应变振幅 ）：
弹性应变部分修正：
3.1.3 参数说明
3.1.4 模型特性与衍生版本
• 特性：平均应力对低塑性应变（高周疲劳）影响显著，对高塑性应变（低周疲劳）影响较小，与试验观察一致； • MORROW2版本：改进型，忽略负平均应力的影响（负平均应力下 ），结果更保守。
3.2 Smith-Watson-Topper（SWT）模型
3.2.1 核心用途
通过“应变振幅与最大应力乘积”作为损伤参数，量化平均应力对拉伸主导低周疲劳的影响。
3.2.2 计算公式
3.2.3 参数说明
3.2.4 模型特性
• 优点：对拉伸主导载荷的寿命预测偏保守，适用于对安全性要求高的场景； • 缺点：预测最大应力为零或负值时无损伤，与实际情况不符（压缩载荷下仍可能产生疲劳损伤）； • 对比Morrow模型：拉伸主导载荷下SWT更保守，压缩主导载荷下Morrow更贴近实际。
3.3 Fatemi-Socie模型
3.3.1 核心用途
适用于剪切裂纹生长（低周疲劳），考虑法向应力对裂纹闭合的影响（拉伸应力使裂纹表面分离，减少摩擦力，加速裂纹扩展）。
3.3.2 核心公式
3.3.3 关键参数与衍生计算
3.3.4 模型特性
• 引入 项，量化法向应力对剪切裂纹扩展的加速效应； • 可通过单轴疲劳常数推导剪切相关参数（如过渡疲劳寿命 ）； • 适用于多轴载荷（如拉伸-扭转组合），能反映非比例硬化效应。
3.4 Brown-Miller模型
3.4.1 核心用途
适用于剪切裂纹生长，同时考虑最大剪切应变范围和法向应变范围的耦合效应（剪切应变促进裂纹成核，法向应变促进裂纹扩展）。
3.4.2 核心公式
疲劳寿命公式（结合Morrow平均应力修正）：
3.4.3 参数说明
3.4.4 模型特性
• 考虑弹性与塑性泊松比差异，分别计算弹性和塑性剪切应变贡献； • 适用于多轴低周疲劳，能解释拉伸-扭转组合载荷下的疲劳寿命差异； • 需通过多应力状态试验确定材料常数 ，精度依赖试验数据质量。
4. 模型选择指南
4.1 选择流程
1. 确定失效模式： • 高周疲劳（应力<屈服强度）→ 拉伸裂纹 → 选择应力基模型（Goodman/FKM/Findley）； • 低周疲劳（应力≥屈服强度）→ 剪切裂纹 → 选择应变基模型（Morrow/SWT/Fatemi-Socie/Brown-Miller）； 2. 确定载荷类型： • 单轴载荷 → Goodman/Morrow/SWT； • 多轴载荷（拉伸-扭转/弯曲-扭转）→ Findley/Fatemi-Socie/Brown-Miller； 3. 结合材料与数据可用性： • 材料参数少（仅知 、 ）→ Goodman模型； • 有完整多轴试验数据 → Fatemi-Socie/Brown-Miller模型； • 机械工程常规部件 → FKM模型（精度与实用性平衡）。
4.2 典型应用场景推荐
5. 工程应用要点
5.1 参数获取与校准
• 关键材料参数（如 、 、 、 ）优先通过试验获得，无试验数据时可参考材料手册或行业标准； • 对关键结构，建议通过少量疲劳试验校准模型参数（如调整 值使预测寿命与试验寿命偏差≤20%）。
5.2 模型局限性说明
• Goodman模型忽略压缩平均应力的有益效应，结果偏保守，不适用于压缩主导载荷； • SWT模型在最大应力≤0时预测无损伤，需结合工程经验修正（如对压缩载荷下的小应力范围循环适当计入损伤）； • 多轴模型（Findley/Fatemi-Socie）的精度依赖临界平面识别的准确性，需确保有限元模型网格足够精细。
5.3 与其他分析环节的衔接
• 平均应力修正需基于雨流循环计数提取的“应力范围-平均应力”数据； • 若存在静态载荷（如重力、预紧力）导致的平均应力，需在随机疲劳分析中关联静态子工况，自动计入平均应力修正。
6. 结语
平均应力修正作为随机疲劳分析的关键环节，其核心是通过科学的模型量化非零平均应力对疲劳寿命的影响。工程应用中需根据失效模式、载荷类型、材料数据可用性选择适配模型：高周疲劳优先选择应力基模型（Goodman/FKM），低周疲劳优先选择应变基模型（Morrow/Fatemi-Socie），多轴载荷需采用能反映耦合效应的模型（Findley/Brown-Miller）。
同时，需重视材料参数的准确性与模型局限性，必要时通过试验校准提升评估精度，确保结构疲劳寿命预测既安全可靠，又避免过度设计导致的成本浪费。
