大家好，我是仿真秀专栏——力学有限元AI有限元，自2025年以来，我陆续在仿真秀平台发布[](结构动力学)、[](材料力学)、[](张量分析与连续介质力学)、[](塑性力学)和[](有限元分析)等理论课程，也推出了Abaqus软件基础入门、[](Abaqus疲劳分析)和Isight优化课程，还上架基于[](OpenFoam软件的机器学习)教程。深受理工科学子和工程师朋友的喜爱。本文围绕接触、屈曲、材料损伤三大非线性核心内容，结合球板压痕、螺栓装配等工程实例拆解实操要点；文末配套系统实操课程推荐，从理论到案例一站式补齐非线性仿真实操能力。

做 Abaqus 的人，大多不是卡在“会不会点按钮”，而是卡在非线性问题的判断和设置上。线性静力分析流程很清楚：建模、赋材料、划网格、加载、提交、看云图。但工程里真正常见的问题，往往不是这么规整。

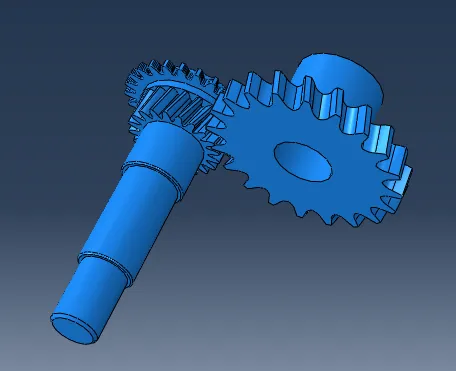

比如螺栓连接中的预紧力和多接触对，球-平板压痕中的主从面选择，齿轮啮合中的瞬态接触，薄板和梁柱结构中的屈曲失稳，还有金属、橡胶、复合材料里的非线性本构和损伤演化。模型能不能跑只是第一步，结果是否可信，才是核心。

我原创发布在仿真秀官网的视频课程《Abaqus 非线性核心实操：接触-屈曲-材料损伤全模块工程案例合集》，重点不是堆一堆案例截图，而是把每类非线性问题背后的建模逻辑、操作步骤和常见错误讲清楚。简单说，就是让你知道：为什么这样建，为什么这样设，不收敛时从哪里查，结果出来后该看什么。

先说接触：不是“定义一个 Contact”就结束

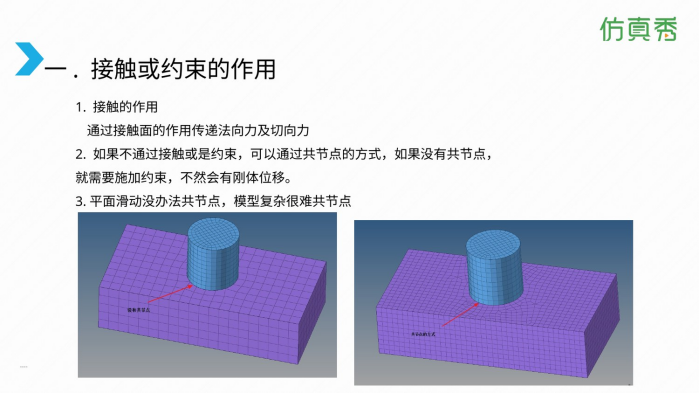

接触或约束的作用：接触用于传递法向力和切向力，约束用于避免非物理刚体位移

接触分析是 Abaqus 非线性里最常见、也最容易出问题的模块。很多模型看着只是两个零件碰在一起，实际计算时却会出现穿透、接触压力振荡、局部应力异常，甚至直接不收敛。

课程一开始会先讲清楚一个基本问题：什么时候需要接触，什么时候可以用约束，什么时候可以共节点。这个判断很重要。简单几何、完全粘结的区域可以通过共节点处理；但如果存在相对滑动、分离、摩擦、装配间隙，或者模型复杂难以共节点，就要老老实实定义接触或约束。

接触的本质：通过接触面传递法向力和切向力。
如果没有共节点，也没有接触或约束，模型很容易产生刚体位移。
平面滑动、复杂装配、多零件接触，一般不建议强行共节点。
接触设置之前，先判断“力到底通过哪里传过去”。这个问题想明白，后面设置才不会乱。

Node-to-Surface：主从面选错，结果就可能错

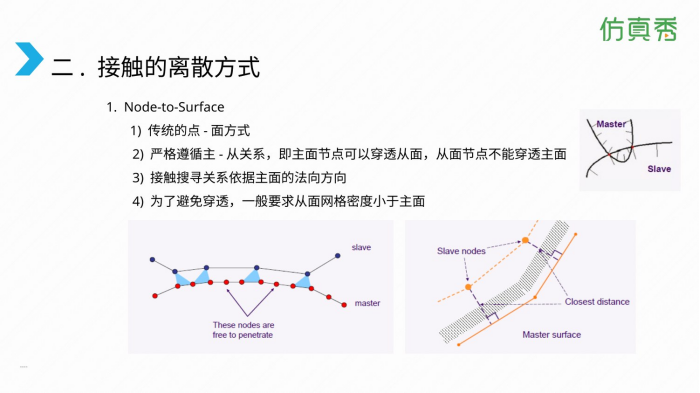

Node-to-Surface 接触离散方式：严格遵循主从关系，对主从面选择较敏感

Node-to-Surface 是传统的点-面接触方式。它的特点是严格遵循主从关系：主面节点可以穿透从面，但从面节点不能穿透主面。也正因为这个机制，主从面的选择对结果影响很大。

课程里会通过球-平板压痕接触案例直接演示：主从面设置不合理时，接触压力云图会明显异常；重新调整主从面和网格后，接触应力分布会稳定很多。这个过程比单纯背概念有用得多，因为你能看到错误结果长什么样。

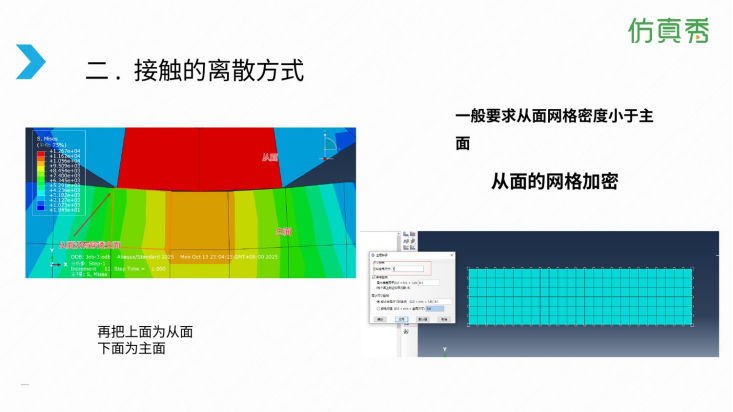

主从面选择示意：一般建议刚度大、网格较粗或面积较大的面作为主面，网格较细的面作为从面

一般要求从面网格密度不低于主面，接触区域需要适当加密。
主面法向方向要检查，法向反了容易造成接触搜索异常。
接触区域如果应力跳动很明显，优先检查主从面、网格密度和接触属性。
不要只看模型“算完了没有”，还要看接触压力 CPRESS、穿透量和局部应力是否合理。

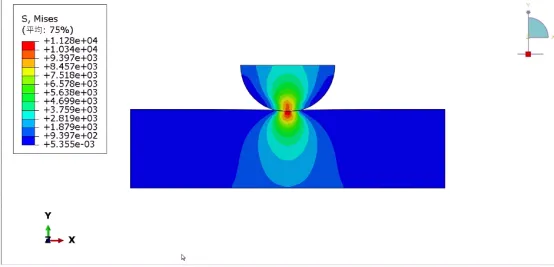

球-平板压痕接触：一个小案例，能吃透很多接触细节

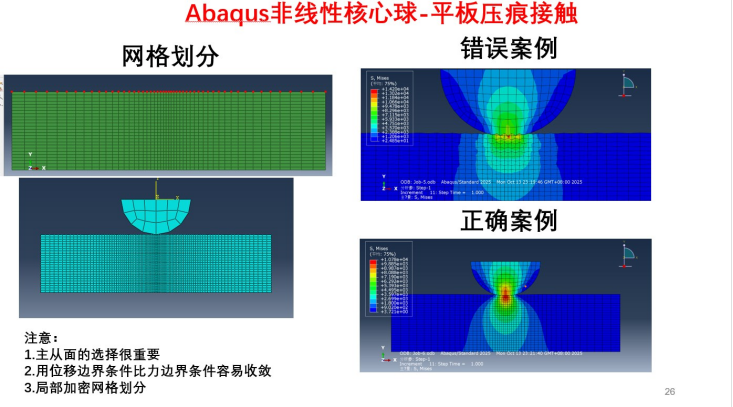

球-平板压痕接触：网格划分、错误案例与正确案例对比

球-平板压痕接触是一个很适合入门接触分析的案例。它不复杂，但包含了接触分析中最关键的几个动作：几何建模、接触对定义、主从面选择、摩擦设置、局部网格加密、边界条件以及结果判断。

建议操作流程

建立球体和矩形平板几何模型，明确接触区域和加载方向。
定义材料参数，先用线弹性材料跑通接触逻辑，再根据需要扩展塑性或损伤。
创建接触属性，法向一般采用硬接触，切向根据问题设置无摩擦或摩擦系数。
定义接触对，重点检查主面、从面和接触法向。
对接触区域局部加密，避免接触压力被粗网格“抹掉”。
优先采用位移加载，逐步压入，比直接施加力更容易收敛。
输出 S、U、CPRESS、COPEN 等变量，用结果反查接触设置是否合理。

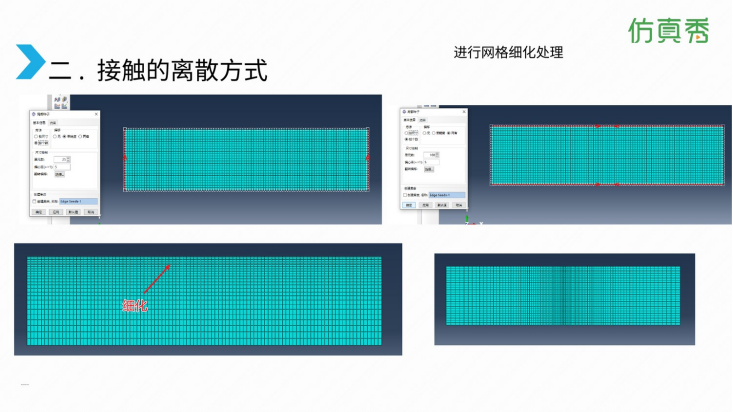

接触区域网格细化：局部加密往往比全局加密更经济，也更有针对性

这个案例真正要学的不是“压出来一个坑”，而是建立接触分析的基本手感：接触区域在哪里，网格该怎么布，载荷怎么加更稳，结果应该看哪些变量。后面做螺栓、齿轮、橡胶压缩，这套判断逻辑都能继续用。

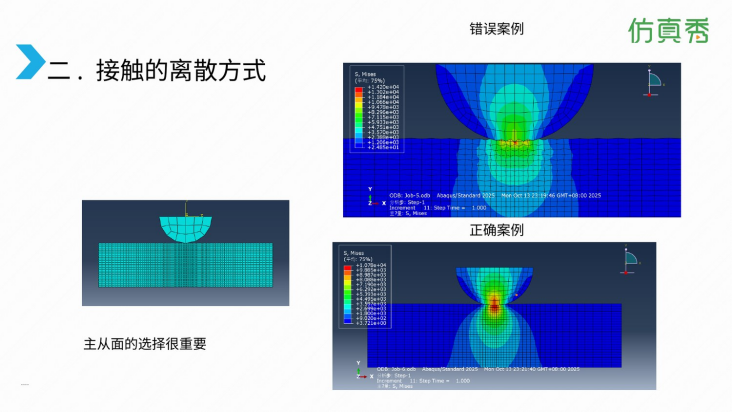

错误案例与正确案例对比：接触设置是否合理，云图和接触压力会直接反映出来

位移加载比力加载更稳：很多不收敛，根源是自由度没限制住

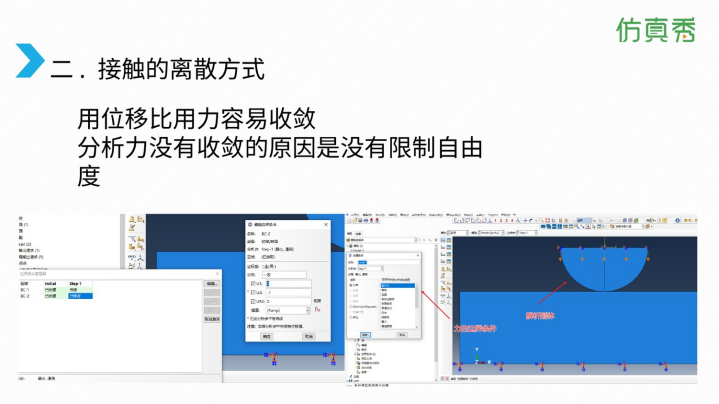

课程中强调：位移边界条件通常比力边界条件更容易收敛，力不收敛常与自由度约束不足有关

很多新手做接触分析时喜欢直接加力，结果模型一接触就发散。并不是 Abaqus “脾气不好”，而是接触刚度、自由度约束、加载路径之间没有配合好。

接触建立前，两个物体之间可能还没有稳定的力传递关系。此时直接给力，如果约束又不完整，结构很容易发生非物理刚体运动。课程里会提醒大家：对于压痕、压缩、装配压紧这类问题，优先考虑位移控制。先让接触过程稳定发生，再观察反力曲线和接触压力。

力加载不收敛时，不要第一反应就是改材料参数，先检查自由度约束。
位移加载更容易控制接触建立过程，适合压入、压缩、闭合间隙等问题。
边界条件要能阻止刚体运动，但也不能把真实变形路径锁死。
收敛问题要从“接触、网格、边界、加载步”四个方向排查。

Surface-to-Surface：多数工程接触更推荐的方式

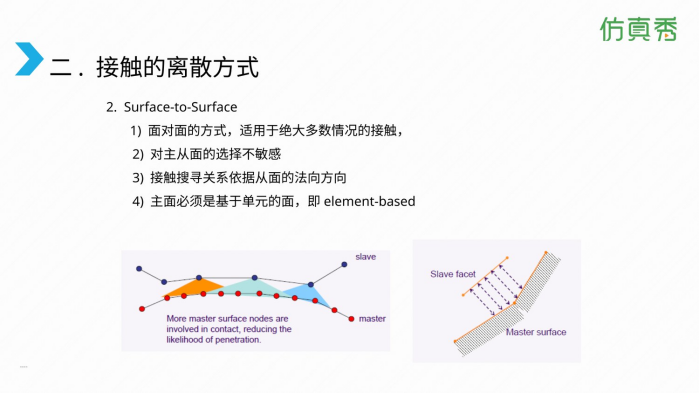

Surface-to-Surface 接触：面对面离散方式，适用于绝大多数工程接触问题

相比 Node-to-Surface，Surface-to-Surface 对主从面选择不那么敏感，接触应力通常更平滑，也能减少穿透和接触压力振荡。对于多数工程接触问题，优先考虑 S-to-S 是比较稳妥的选择。

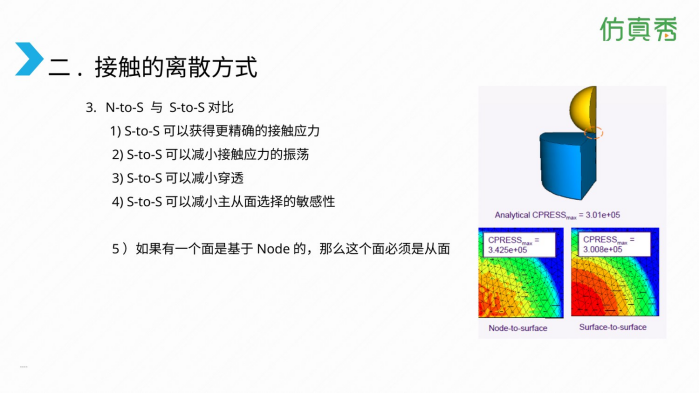

N-to-S 与 S-to-S 对比：S-to-S 通常能获得更精确、更稳定的接触应力结果

S-to-S 可以获得更精确的接触应力。
S-to-S 能减小接触应力振荡和穿透。
S-to-S 对主从面选择的敏感性更低。
如果某个面是基于 Node 的面，这个面通常应作为从面。

这个知识点看似基础，但非常实用。很多工程模型不是不会算，而是接触离散方式选得不合适，导致后面怎么调参数都别扭。

自接触与通用接触：大变形问题一定要提前考虑

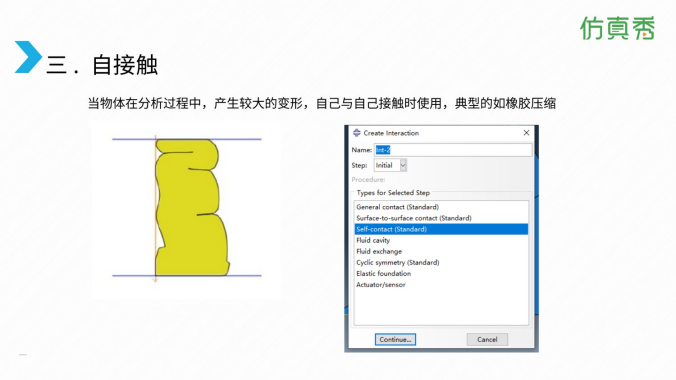

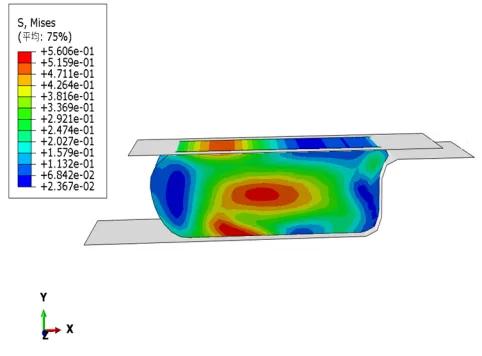

自接触：适用于大变形过程中物体自己与自己发生接触的情况，如橡胶压缩

当结构发生大变形时，接触关系可能不是一开始就能完全判断出来。比如橡胶压缩、折叠结构、薄壁件塌陷、自身卷曲等问题，结构可能在变形过程中自己碰到自己，这时候就需要考虑自接触。

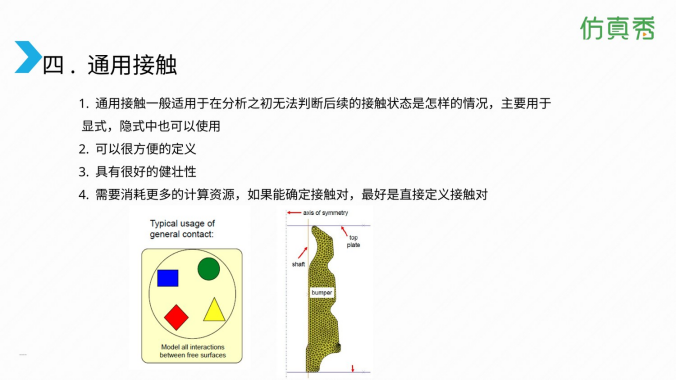

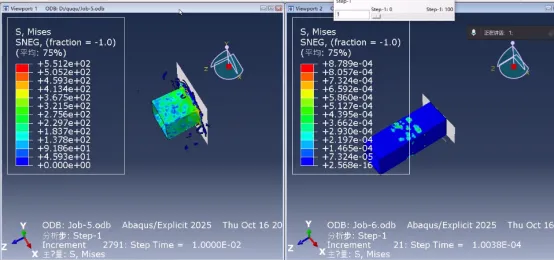

通用接触：适合显式分析中接触状态复杂、事先难以完全判断的模型

通用接触的优势是定义方便、健壮性好，尤其适合显式分析中复杂接触状态的处理。但它也会消耗更多计算资源。课程里会强调一个工程经验：如果能明确接触对，就优先定义接触对；如果接触状态复杂、后续接触难以预判，再考虑通用接触。

自接触适用于大变形后自身表面可能互相接触的情况。
通用接触适合接触关系复杂、事先难以完全判断的问题。
通用接触更省心，但计算成本更高，不是所有模型都要上来就用。
做显式大变形分析时，接触定义要提前规划，不要等模型飞了再补救。
