从刺耳轰鸣到静谧领先，工程师如何通过六大招术，将电驱总成NVH评分提升整整1分
对于新能源汽车而言，在没有了发动机轰鸣的掩盖后，电驱总成（电机、减速器、电控）自身的噪声问题便暴露无遗，成为影响驾乘品质的关键。今天，我们就通过一个经典案例，看看工程师们如何对一套噪声“刺耳”的电驱总成进行系统性“静音”优化，最终使其在竞品对标中跻身领先水平。
一、问题诊断：一场不和谐的“交响乐”

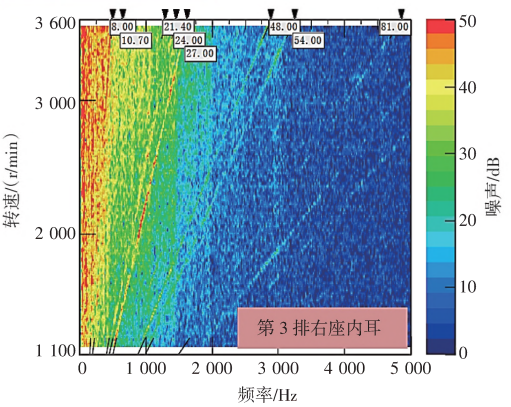

某新能源车在纯电模式下起步、加速和减速时，其后驱电驱总成会产生令人不悦的刺耳噪声。经过专业的主观评价，其得分仅为5.75分（10分制），属于不可接受的水平。
通过详细的测试和噪声阶次分析，工程师们识别出了这场“不和谐交响乐”的三大“声部”：
电机电磁噪声：24阶和48阶电磁噪声突出，尤其在起步阶段。
减速器齿轮啸叫：1级传动齿轮的27阶及其倍频54阶啸叫明显。
电控高频噪声：电机控制器（MCU）内的IGBT开关产生的高频噪声通过盖板辐射出来。
面对这个复合型难题，工程师们没有头痛医头，而是从激励源优化、控制策略调试、传递路径阻断、声学包裹阻隔四大方向，实施了一套组合拳式的系统性解决方案。
二、六大“静音”招术，直击噪声根源
招术一：强筋健骨——结构壳体加强
首先从传递路径入手，对电驱总成的“骨架”进行强化。通过CAE优化，对减速器壳体进行了针对性的加筋（如图1绿色部分），提升了其整体模态和关键安装点的动刚度。

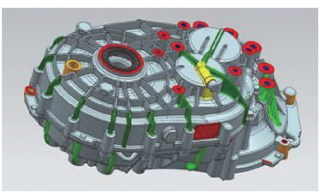

图1 减速器壳体加筋优化示意图
效果立竿见影。如图2所示，优化后，车内噪声在700-1400Hz频段内得到显著改善，其中24阶、27阶、48阶和81阶噪声在各自对应的转速区间内均有明显下降。

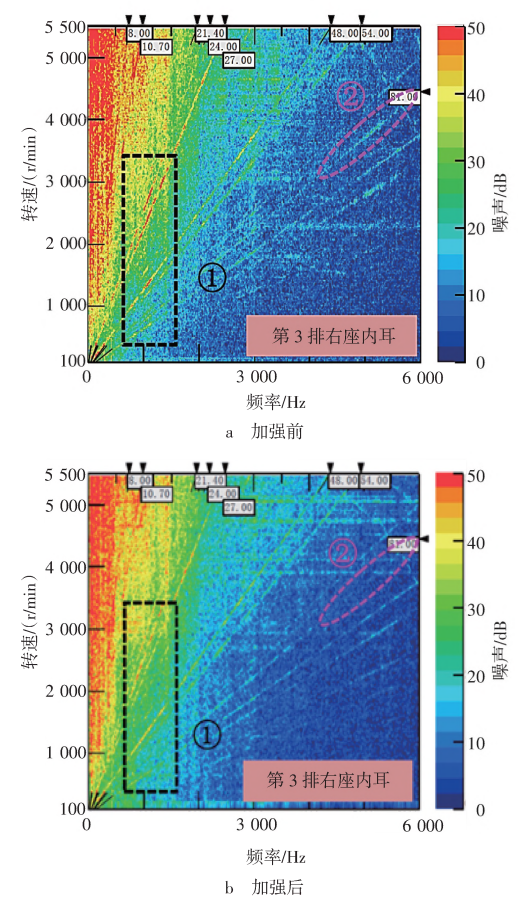

图2 壳体加强前后，车内噪声频谱对比（纯电全油门加速工况）
招术二：错峰消力——电机转子斜极设计
针对突出的48阶电磁噪声，工程师对电机转子进行了“斜极”优化。将转子设计为4段斜极，使电磁力沿轴向产生相位差，从而显著平滑了总的转矩波动，从根本上降低了电磁激振力。
如图3和图4所示，斜极设计后，车内48阶噪声和电驱总成本体的48阶振动都得到了大幅改善。

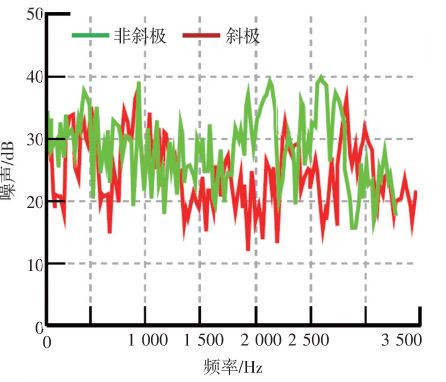

图3 转子斜极优化后，车内48阶噪声改善明显
图4 转子斜极优化后，电驱总成48阶振动改善明显
招术三：精雕细琢——减速器齿轮修形
针对27阶齿轮啸叫，解决方案是对减速器1级传动齿轮进行“微整形”。通过精细的齿轮修形，使齿轮啮合时的接触斑点更加合理、均匀。同时，在齿轮轮辐上增加减重孔，进一步优化其动态特性。
如图5所示，优化后，27阶啸叫整体降低了超过10dB，其倍频54阶噪声在高转速区也改善了4-6dB。
图5 齿轮修形优化后，27阶与54阶啸叫改善显著（60-20km/h带挡滑行工况）
招术四：智慧调控——电控策略优化

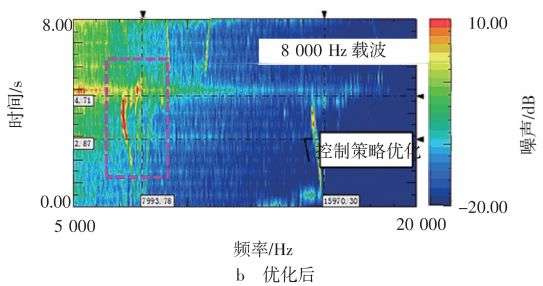

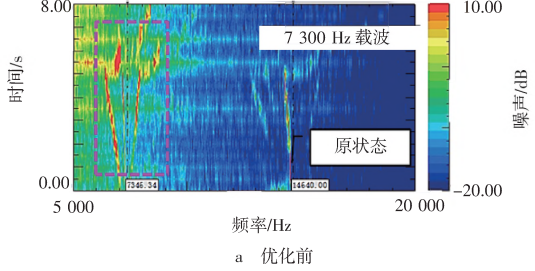

提升载波频率：电控的尖锐噪声主要来自IGBT的开关频率。通过将载波频率从7300Hz提升到8000Hz，使噪声能量的主要分布向更高频（常人更不敏感的区域）移动，从而显著降低了可闻噪声，如图7所示。
图7 提升电控载波频率后，噪声显著降低
优化起步扭矩加载率：针对起步阶段的“呜呜”声，工程师调整了软件策略，将起步瞬间的扭矩加载速率从360N·m/s降低到194N·m/s。如图8所示，这有效改善了起步噪声，同时对整车动力性的影响在可接受范围内。

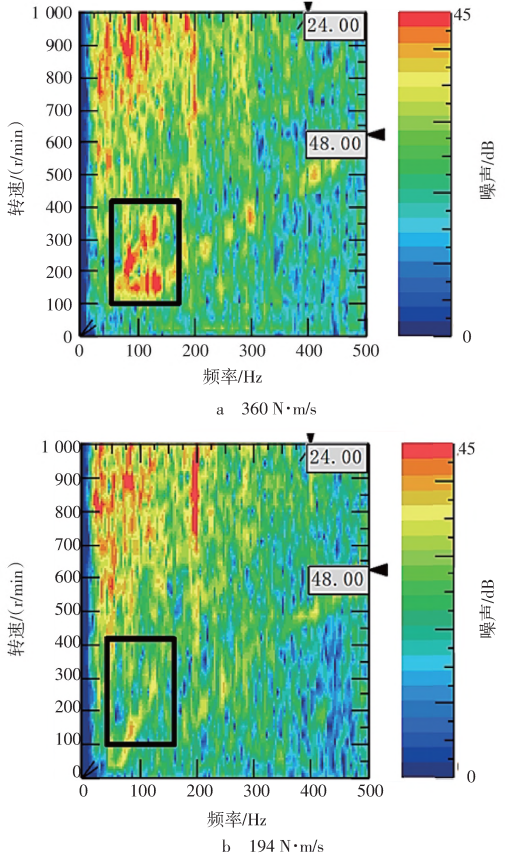

图8 优化起步扭矩加载率后，起步噪声改善明显
招术五：疏堵结合——传递路径优化
噪声通过结构件传递到车内。工程师通过CAE分析发现，前悬置支架及副车架前横梁的动刚度不足是薄弱环节。通过对这些结构进行加强，提升了刚度和模态，有效阻隔了中低频振动噪声向车内的传递。

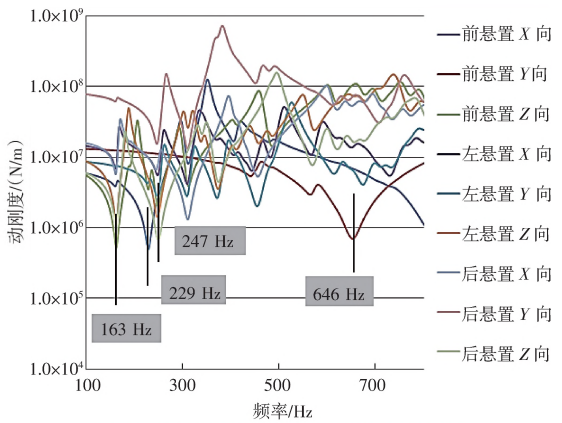

图9 某新能源车前悬置被动端支架刚度曲线
招术六：最后屏障——声学包裹

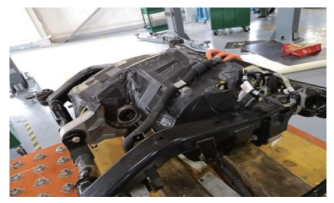

在进行了诸多源头和控制优化后，再增加一道“物理屏障”。为电驱总成穿上特制的声学包裹（如图10），能有效阻隔残余噪声向乘员舱的传播。
图10 电驱总成声学包裹示意图

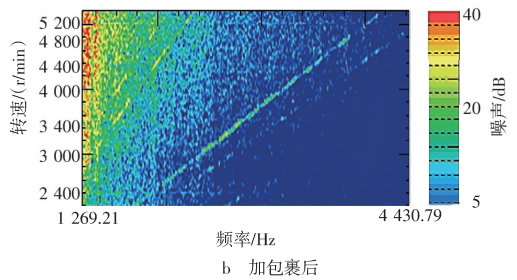

如图11所示，增加声学包裹后，各主要阶次噪声进一步被抑制，高频段最大降幅达8dB，总噪声级降低约3dB。

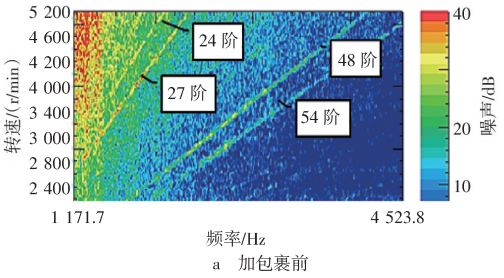

图11 增加声学包裹前后，车内噪声对比
三、成效总结：从“不可接受”到“业内领先”
通过上述一套系统性的“组合拳”，该电驱总成的NVH性能实现了质的飞跃：
定量改善：电机24阶噪声降低8dB，48阶噪声降低5dB；减速器27阶啸叫降低10dB；电控高频噪声已基本听不见。
主观评价：整体主观评分从5.75分提升至6.75分，整整提高了1分。仅在起步时仍有轻微“呜呜”声，其NVH性能在竞品对标中已达到领先水平。
这个案例生动地表明，解决复杂电驱总成的NVH问题，必须采用系统性的工程思维，从激励源、传递路径到声辐射进行全方位的诊断与优化，方能实现静谧、高品质的电动驾乘体验。
参考文献：赵敏等，某新能源车电驱总成噪声优化 汽车工程师
