用sympy解力法、位移法方程

在结构力学中，力法和位移法是分析超静定结构的两种基本方法。对于力法来说，未知量的系数包含这样的分数，在解力法方程的时候显得繁琐。本文利用sympy的符号运算功能，通过python编程来解力法方程。

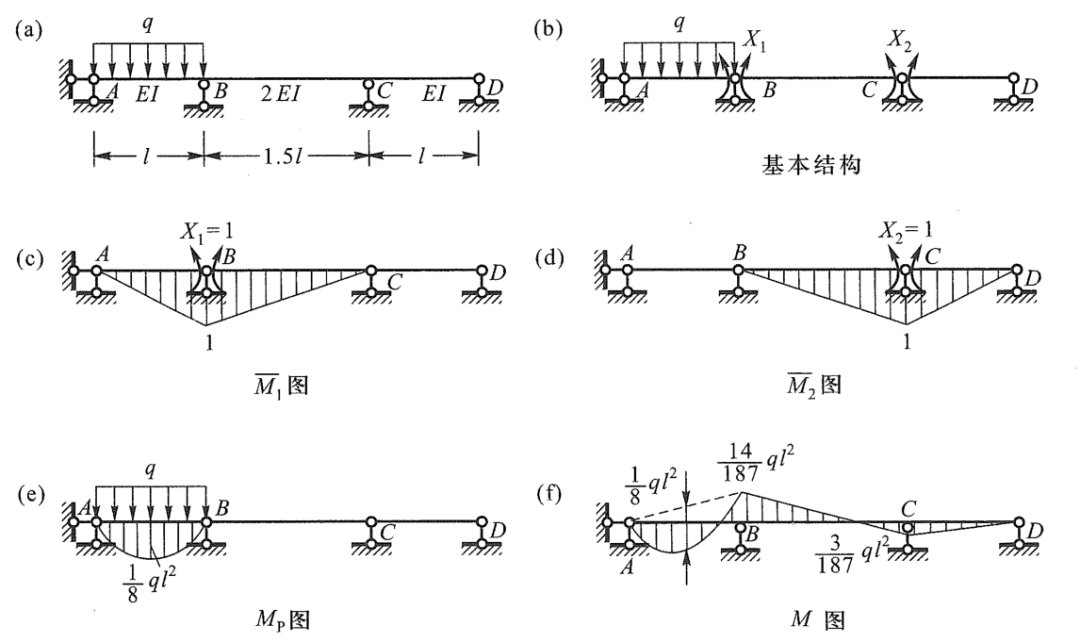

▲图1

如图1所示的连续梁，取为基本未知量，力法典型方程为

为与sympy中的方程定义保持一致，将上述方程改写为

各系数和自由项如下:

python代码

  import sympy as sp

X1, X2, l, q, EI = sp.symbols('X1, X2, l, q, EI ')  #符号变量

delta_11 = delta_22 = 7*l/(12*EI)  #δ11 = δ22
delta_12 = delta_21 = l/(8*EI)
Delta_1P = q*l**3 /(24*EI)   #Δ1P
Delta_2P = 0

#力法方程
eq1 = sp.Eq(delta_11 *X1 + delta_12 *X2 ,  -Delta_1P)
eq2 = sp.Eq(delta_21 *X1 + delta_22 *X2 ,  -Delta_2P)

#求解
sol = sp.solve([eq1, eq2], (X1, X2))
sol

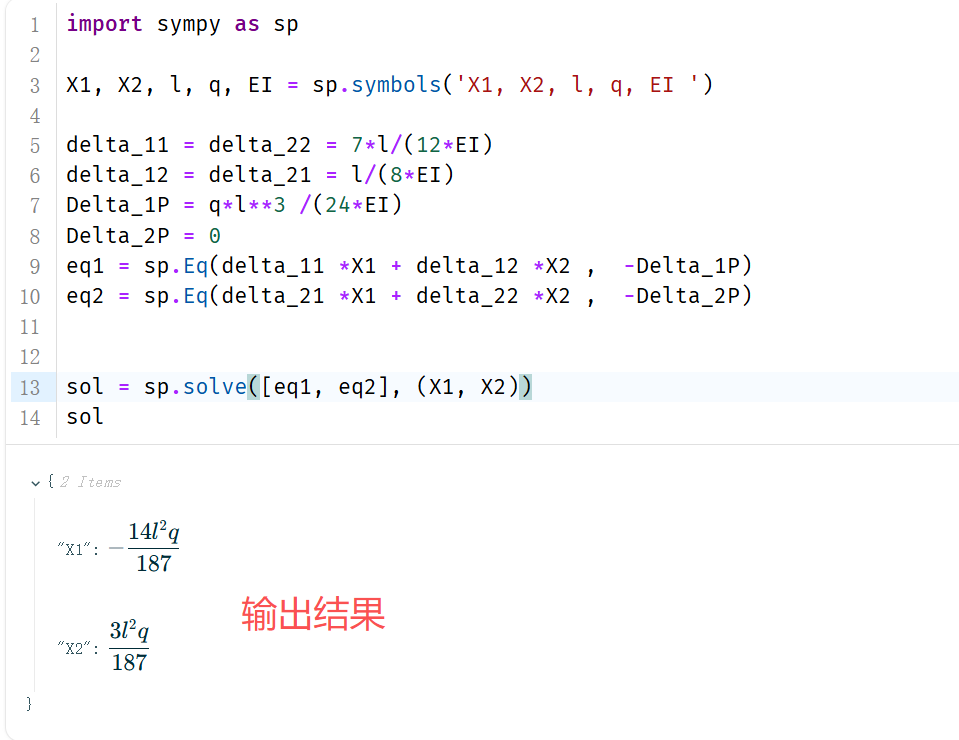

在jupyter或者marimo中的输出效果如下

▲图2

来源：数值分析与有限元编程
