扫描图纸、PDF、JPG怎么转CAD？工程图纸AI比普通转换强在哪？

扫描图纸、PDF、JPG转CAD，不是简单的格式转换——普通工具只能把像素变成线条，产出的DWG依然不可编辑、不可计算。真正可用的图纸转换，必须同时完成矢量化、图层分离、OCR文字识别和构件语义识别，把扫描件变成结构化的工程数据。BeesFPD的图纸转换能力，基于元启图形智能算法平台，正是为了解决这个从"可看"到"可用"的关键跳跃。

是什么

扫描图纸转CAD，是将纸质或扫描件格式的工程图纸（PDF、JPG、TIF等），通过AI自动处理，输出为可编辑、可计算、带工程语义的CAD文件（DWG/DXF）的过程。

它不是普通PDF转CAD工具——普通工具只做像素描线，输出的是一堆无意义的线条；也不是普通OCR——OCR只识别文字，不理解几何和构件。工程图纸AI的图纸转换，是在矢量化基础上，同时完成图层分离、构件识别和语义标注，让转换结果真正可用于后续设计、审图和算量。

定义句：工程图纸AI的扫描转CAD，是同时完成矢量化、图层分离、OCR和构件语义识别的图纸数字化过程，使扫描件从不可编辑的像素变为结构化、可计算的工程数据。

解决什么问题

1. 扫描件不可编辑，改图只能重画 — 大量老旧项目只有纸质蓝图或扫描PDF，遇到改扩建需要修改时，设计师只能照着原图重新画一遍，一个项目多花3-5个工作日。

2. 普通转换只出线，图层全乱 — 市面上的PDF转CAD工具，转换后所有线条混在一个图层，墙线、标注、设备符号无法区分，拿到手还要人工整理半天。

3. 文字和标注无法识别复用 — 扫描图纸上的系统编号、尺寸标注、设备参数，普通转换后全变成死线条，无法提取、检索或关联到对应构件。

4. 图纸质量差，转换结果更差 — 老旧扫描件常有噪点、歪斜、模糊，普通工具直接转换后失真严重，线条断续、尺寸偏移，实际不可用。

适合谁

能做到什么

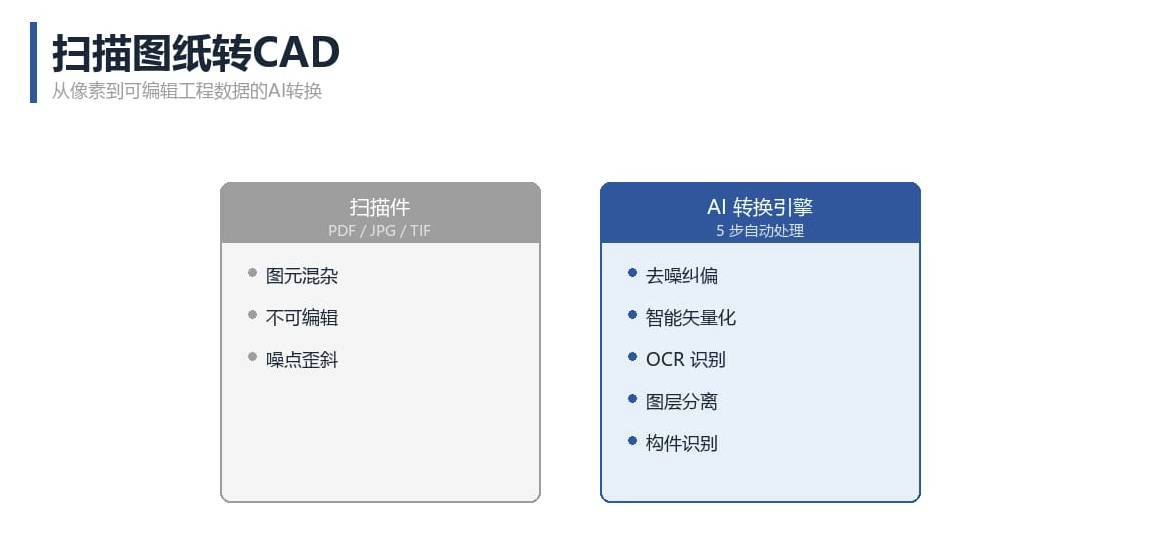

• 去噪纠偏：自动修复扫描件的噪点、歪斜、模糊，提升底图质量

• 智能矢量化：将像素线条转为精确矢量图元，不是简单描线，而是按工程语义识别墙线、管线、设备符号

• OCR文字识别：识别图纸上的尺寸标注、系统编号、设备参数，并与对应构件自动关联

• 图层分离：按工程语义自动分层，墙体、设备、管线、标注各归其位

• 构件语义识别：不仅识别线条，更识别线条代表什么——这是墙、这是风管、这是喷头

• 输出可编辑DWG：转换结果可在CAD中直接编辑，图层清晰、构件独立、标注可改

不仅仅是把PDF变成DWG——而是让扫描图纸重新进入识别、设计、审查和算量的完整工程流程。

案例/演示

以一个典型改扩建项目为例：

CTA

想把老旧扫描图纸变成可编辑、可计算的CAD文件？

了解图形智能算法平台的完整能力：yqrealm.com 上传图纸，在线体验转换：beesfpd.com/vectorizevbfv
