异响（Squeak & Rattle）问题的高效排查与实战案例分析
在汽车NVH（噪声、振动与声振粗糙度）领域，异响（Squeak & Rattle，简称S&R）问题一直被视为“顽疾”。它往往具有偶发性强、传递路径复杂、主观评价占比高的特点。
面对成千上万的零部件装配和复杂的路面工况，如何快速锁定异响源？这不仅考验工程师的经验，更考验对排查工具和逻辑的合理运用。今天，我们就来系统梳理一套实用的异响排查方法论。

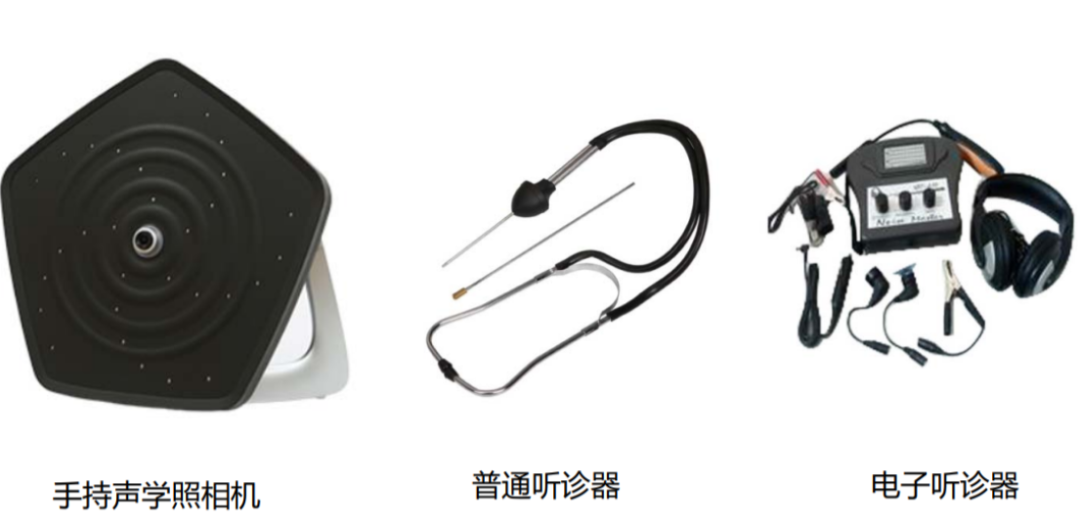

一、 工欲善其事，必先利其器：异响排查的“三大利器”
传统的“敲、听、摸”虽然直观，但在现代整车开发中效率较低。借助专业的声学工具，可以将隐形的声波转化为可视化的数据或直接放大关键信号。以下是我们在异响排查中最常用的三大核心装备：
1. 手持声学照相机：让“声音”显形
适用部位：整车级排查，尤其是针对无明显规律的结构噪声或风噪。
核心优势：能够快速识别异响问题区域。通过声学成像技术，将高噪点直接在屏幕上高亮显示。
使用局限：受限于空间环境和车辆行驶状态（如高速风噪干扰），在某些特定动态场景下，其分辨率和准确性会受到一定限制。
2. 普通听诊器：NVH工程师的“第一感”
适用部位：车身、内饰、底盘等相对容易接触的区域。
使用技巧：
非接触式：对于内饰件异响，可使用通管进行空气传声监听，判断声音大小与音色。
接触式：对于金属件的摩擦或敲击，需将前端封闭的软管直接接触金属钣金或硬塑件，以获取最真实的振动反馈。
3. 电子听诊器：精准捕捉底盘与电器的微弱信号
适用部位：底盘（传动轴、轴承、球头）、电器总成。
避坑指南：在使用电子听诊器时，前端的固定方式至关重要。建议最好采用磁铁固定，这样可以保持各部位的放大系数一致。如果采用夹子或胶粘等方式，极易引入额外的接触共振，导致误判。
二、 见微知著：常见异响问题的“对症下药”
掌握了工具，接下来就是实战。针对不同类型的异响，我们需要采取不同的排查策略：
常见异响类型 | 诊断逻辑与排查方法 | 核心干预手段 |
|---|---|---|
仪表板异响 | 使用空气传声听诊器判断声音源头。需对比声音大小和音色，区分声音是来自仪表板内部、HVAC风管，还是由发动机舱通过结构传递进来的。 | 针对性增加阻尼片、优化风管卡扣 |
内外饰塑料件松动 | 借助听诊器定位松动点。由于塑料件多为非共振材质，异响多由间隙撞击产生。 | 使用毛毡等缓冲材料隔绝撞击，或减小装配间隙 |
侧门锁结构撞击 | 借助听诊器确定撞击频率。通过改变车门密封间隙或调整门锁缓冲块高度来复现并验证异响。 | 调整密封条压缩量或缓冲块参数 |
底盘/车身摩擦 | 听诊器确认摩擦部位。通常在颠簸路面上表现为刺耳的“吱吱”声。 | 喷润滑油、涂润滑脂或增加防擦垫 |
底盘敲击异响 | 检查扭矩设定。根据工况和位置推断大致区域，再使用底盘听诊器进行精准排查。 | 重新标定紧固件扭矩或更换缓冲胶套 |
三、 实战复盘：典型异响案例分析
理论需要结合实践。以下是两个在实际研发中极具代表性的异响排查案例思路：
案例一：背门（Tailgate）异响分析
故障现象：车辆在颠簸路面行驶时，背门区域出现低频共振或“咯吱”异响。
分析思路：背门作为大型覆盖件，其异响往往不是单一零件的问题，而是铰链刚度、锁扣预紧力、密封条压缩量以及车身安装点动刚度耦合的结果。排查时需建立“背门-车身”系统动力学模型，重点关注在随机路面激励下的非线性接触力变化。
案例二：转向系统低速敲击异响（批量性问题）
故障背景：
场景：鹅卵石路面，车速10~25Kph时出现不可接受的敲击声。
特征：15kph左右异响最大，超过25kph几乎消失（典型的低频敲击特征）。
量级：首批50辆量产车出现，后续批次依然存在（说明存在设计共性缺陷或批次公差问题）。
多维分析思路：
车身精度：检查副车架安装点、转向机安装点的受力变形量是否在公差带边缘。
零部件批次：排查转向管柱、制动钳、悬架衬套等底盘件的供应商批次一致性，是否存在尺寸超差。
结构优化：尝试调紧转向管柱助力电机涡轮蜗杆间隙，看是否能改变敲击频率。
综合因素：结合模态试验，排查是否与轮胎空腔模态或方向盘局部模态发生耦合。
写在最后：
异响问题的解决，没有捷径，但有迹可循。从工具的合理选型，到机理的深度剖析，再到实车的反复验证，每一步都需要严谨的科学态度。
希望今天的分享能为各位同仁在实际工作中提供一些启发。你在排查异响时遇到过哪些“坑”？欢迎在评论区留言交流！
