基于模拟随机风场的输电塔抗风可靠度分析
摘 要
随着十四五计划的出台，中国将步入新一轮的发展期，我国将进入新一轮的发展中期。保障电能安全、生产运输有效，对确保社会正常运行、人民正常生活具有输电塔 - 线系统作为电能输送网络中的核心基础设施，在电力能源运输体系中占据着不可替代的关键地位。然而，这一被誉为电能传输 “生命线工程” 的输电塔线系统，在长期服役过程中常面临强风环境的严峻挑战。因此，针对输电塔线路结构开展强风作用下的动力响应特性与可靠性分析，精准评估其在强风工况下的安全可靠水平，对于保障电力输送系统的稳定运行具有至关重要的工程意义与现实价值。本文开展结构时域风致动力响应的数值计算，系统分析结构在强风荷载下的动态行为特征。
（1）采用ABAQUS有限元软件建立有限元模型，以同时保证分析结果具有一定的适用性，选用塔型输电塔-线系统作为分析对象。
（2）对塔架受力、位移、节点力等作用进行分析，验证可靠性。
（3）计算相应的风荷载，考虑到输电塔-线路系统，再进行结构位移的提取，分析构件的应力和剪力反应。
关键词 随机风场 输电塔；可靠性；ABAQUS
第1章绪论
1.1课题背景
在 “十四五” 规划大力推动新型基础设施建设，实现从 “4G 与奔跑” 向 “5G 引领” 重大转变的时代浪潮下，通信塔作为关键载体，其建设规模不断扩大，设计结构愈发高耸。像云南省在 2024 年，移动通信基站总数就已达 48.4 万个，其中 5G 基站有 15.5 万个 。这一趋势是实现国家通信工程突破的必然选择，有助于提供更为高效、优质的信息化服务。

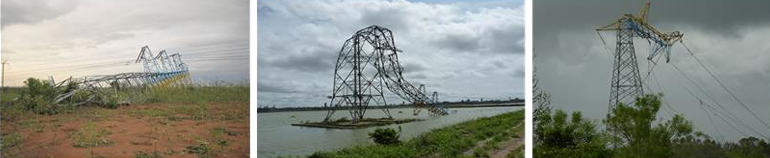

图 1–1 台风典型灾害
然而，高耸的通信塔在具备诸多优势的同时，也面临着严峻挑战。由于其具有更大的自由度和灵活性，对风载极为敏感。当大风来袭，瞬时风力达 8 级以上、风速达 17 米 / 秒的具有破坏力的大风，就可能导致通信塔发生坍塌和破坏事件 。例如，在城市建筑之间，大风产生的 “强风效应”，对通信设施的破坏不容小觑。不仅是大风，覆冰灾害同样给通信塔等输电设施带来重创。1998 年 1 月，加拿大遭遇长达一周的冻雨冰灾，输电线路设施出现最大厚度达 75 毫米的严重覆冰，致使 116 条高压输电线路损坏，1300 基杆塔坍塌，大面积停电。在我国，此类灾害也频繁发生。2011 年 12 月，北方强冷空气袭击四川西昌大箐乡，凉山地区高海拔处持续降温，出现雨雪冰冻等极端气象，导致 500 千伏输电杆塔坍塌。2014 年 2 月，湖北利川市遭受大范围、持续性雨雪冰冻天气，高山地区地表积雪达 50 多厘米，输电线路最大覆冰厚度超 200 毫米，部分输电铁塔损毁严重。2019 年 2 月，湘鄂地区覆冰灾害严重，部分地区覆冰厚度达 80mm - 100mm，远超 10mm - 20mm 的设计安全标准，华中电网 220 千伏及以上线路倒塌电塔 41 座。同期，重庆东南部地区输电线路覆冰厚度高达 50mm - 70mm，致使黔秀西线两座输电杆塔坍塌。2024 年 2 月，浙江宁波四明山区受 寒潮影响覆冰严重，电网覆冰厚度达 25 毫米，两座 35 千伏输电铁塔塔顶受损，上千用户用电受到影响 。这些因大风和覆冰导致的通信塔及输电杆塔破坏事件，严重影响了通信及电力供应的稳定性，对社会生产生活造成极大困扰。因此，深入研究通信塔在风载及覆冰等恶劣条件下的力学性能，提升其抗风、抗覆冰能力，成为当下亟待解决的关键问题。

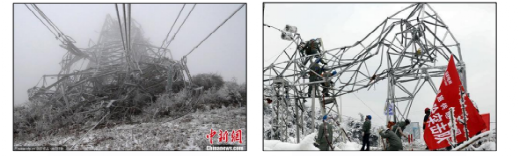

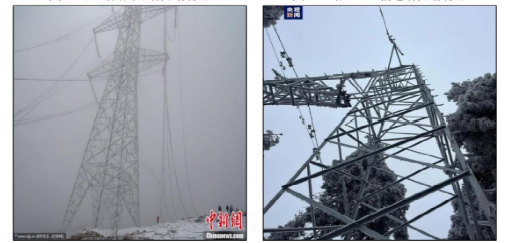

图1-2四川西昌杆塔倒塌 图1-3湖北输电塔倒塌
图1-2黔秀杆塔倒塌 图1-3宁波四明山电杆倒塌
实现通信塔工程风致坍塌机理研究和抗风设计优化的必要手段，已成为开展极端风荷载作用下通信塔风致动力响应分析和抗风可靠性计算的必要手段。综上所述，进行极端风荷载作用下通信塔的风致动力响应分析及抗风可靠度计算成为了实现通信塔工程风致倒塌机理研究与抗风设计优化的必要手段[2-6]。
1.2国内外研究现状分析
传输塔-线系统是由具有初始张力的输电导线所连接的高耸输电杆塔与输电导体连接的组合结构系统。由于同时具备塔架结构和大跨度结构的特性，在各种环境荷载(地震、强风、覆冰等)、高度随机性和几何非线性的作用下，输电塔-线体系必然具有高柔性、动力响应灵敏的特性。由于同时具备塔架结构和大跨度结构的特性，在各种环境荷载(地震、强风、覆冰等)、高度随机性和几何非线性的作用下，输电塔-线体系必然具有高柔性、动力响应灵敏的特性。为此国内外学者分别对塔-线系统模型进行了大量的研究，并对输电杆塔和输导线做了相应的研究，具体有以下几个方面的研究[6]。对于输电杆塔而言，大量学者采用梁系有限元模型进行模拟[7-8]，因为它是典型的杆系结构，结构组成清晰，构型比较简单，其中钢材多为压弯或拉弯构件，梁单元可以较好地模拟杆塔包括主材、辅材在内的各部分构件。研究人员可以根据特定的需求和构件的受力特性，选择一种梁的类型，它是Ora-Burnuli梁，也可以是铁木辛柯梁。对于输电杆塔而言，大量学者采用梁系有限元模型进行模拟[7-8]，因为它是典型的杆系结构，结构组成清晰，构型比较简单，其中钢材多为压弯或拉弯构件，梁单元可以较好地模拟杆塔包括主材、辅材在内的各部分构件。研究人员可以根据特定的需求和构件的受力特性，选择一种梁的类型，它是Ora-Burnuli梁，也可以是铁木辛柯梁。梁系有限元模型的使用可以更好地模拟出精度更高的输电杆塔，所建造的整体模型也可以在整体受力特性上对结构进行反应。但也带来了更大的计算成本，所以有些学者为了研究[9-10]。采用了多自由度的串联式简化模型。在抓住了输电塔结构的主体特征，省略了较次要的部分，相对于梁系有限元模型而言，计算成本大大降低。塔-线系统输电导线力学模型较复杂，从20世纪90年代国内外就有相关的学者从理论上分析的角度希望建模，而后有限元方法的普及使得人们视野转移到非线性有限元的方法[11-12]。人们提出了采用杆系有限元模型模拟输电导线的方法，将导线简化为若干只受拉的杆系单元进行分析，在悬索理论的基础上随着计算机技术的普及而发展起来的。陈政清等提出了计算空间杆系结构大挠度问题的UL列式法，提供了一条导线计算的思路[16]。在早期的输电塔-线系统中，YASUI等在输电塔的导线和绝缘子上进行了采用杆系有限元方法的导线模型的建立，并分析了结构上的风振反应[17]。直到今天，大量的商业软件和学者都接受了用杆系单元模拟输电导线的方法。但不可否认的是，杆系单元对导线几何非线性精度的考量仍然有限，因此大量学者根据不同工况需求，在满足这一需求的基础上提出了不同类型的索单元模型，并产出了滑移索单元法用以悬索结构计算的滑移索单元法用[18]，任伟新等提出一种所需单元数量少的高精度高效率抛物线索单元[19]等一系列研究成果。同样也为了满足一些工况要求，学者们也提出了包括扭转索单元模型、分层股线模型等力学模型对输电导线进行模拟[20-21]。对于输电塔-线体系整体模型，可以由不同类型的杆塔模型与导线模型进行组合，常用的即梁单元杆塔模型与杆单元导线模型进行组合。此组合模型信息明确，建模过程便利，常用作各类动力响应分析[22-23]。另一种较为典型的输电塔-线体系模型为由李宏男等基于哈密顿原理提出的多质点等效模型，同样具有简便高效的优点[24]。在输电塔 - 线体系的服役周期内，各类环境荷载呈现高度随机特性，其中强风作为最具破坏力的因素，常被列为结构设计中的控制性荷载。由于强风作用兼具随机性与复杂性，全球范围内因强风引发的输电线路故障频发。这一现状促使众多学者聚焦输电塔及塔 - 线体系风振响应领域，展开系统性研究并取得丰硕成果。当前，该领域主流研究方法可分为数值模拟与实验研究两大类。数值模拟方法中，频域分析以傅里叶变换为基础，能快速获取结构动力特性，但难以精准刻画复杂结构的局部响应细节；与之相比，时域分析通过时程计算可充分考虑材料非线性、接触效应等因素，对结构动态行为的描述更为细致，因而在精确性上更具优势。然而，数值模拟受限于模型简化与参数假定，其计算结果的可靠性始终存在提升空间。为弥补数值方法的不足，缩尺风洞实验成为学界常用手段。通过构建几何相似模型，在可控环境下模拟强风作用，该方法能够直观观测结构响应，但模型缩尺效应可能导致相似误差。此外，现场实测与全尺寸实验虽可获取最贴近实际的研究数据，却面临成本高昂、单次实验工况有限、环境变量难以完全控制等挑战。这些研究方法各有利弊，学者们通过灵活选择或交叉运用不同手段，持续推动输电塔 - 线体系风致响应研究的深入展。但上述两种模型对输电导线几何非线性行为的描述在精度欠佳，故有学者提出了索塔动力模型，该模型针对输电导线的行为模拟精度高，却不可避免地需要花费大量时间成本[25]。在未来，如何在保证计算精度的同时提高模型计算效率是值得深入研究的重要课题之一。杨风利等采用了频域方法分析了各类参数对长江大跨越输电线塔风振系数的影响，针对该种跨越塔的风振系数选取提供了参考[26]。安利强等根据海口市当地的气象特征采用时域分析方法对台风作用下的输电塔-体系响应进行了分析[27]，朱云祥等还通过对一段跨海输电线路的时域法对风致响应进行了分析，并对输电塔的抗风能力进行了评价，如对一段跨海传输线路的风致反应进行了分析[28]。安利强等人采用时域分析法根据海口市当地的气象特点，分析台风作用下输电塔-系统响应[29]，对塔-线体系耦合机制进行了分析[30]。在各种工况下对结构风振响应进行了详细描述：如风洞试验，对塔线体系在多种风攻角、风场强度组合下的不同工况下的输电杆塔与塔线系统进行了分析，台风“海马”过境时输电塔结构的响应由何宏明等通过在输电塔结构上安装检测系统采集，并对之加以分析，供后续相关研究时参考[31]。单一的分析方法在某些科学研究的需求下并不能完全解决问题，而将多种方法联合起来进行分析，可以证明分析结果的正确性，也可能得出一些新的结论，因此，结合多种方法分析输电塔-线路系统的学者也为数不少。自然，单一的分析方法在某些科学研究的需求下并不能完全解决问题，而将多种方法联合起来进行分析，可以证明分析结果的正确性，也可能得出一些新的结论，因此，结合多种方法分析输电塔-线路系统的学者也为数不少。汪大海等通过绝缘子风偏响应与其端部反力分析，推导出一种时频域计算理论方法，如输电线-绝缘子体系[32]，在时域计算中提出提取背景分量和脉动分量的方法，然后用频域方法进行比较，证明这种方法是有效的，如张军峰、张军峰等。Li等在对输电杆塔倒塌分析的基础上，结合有限元时域分析方法，制作了全尺寸输电塔结构模型进行坍塌破坏实验，提出了适用于输电杆塔的构件破坏模型[33]。(SRM)在模拟中，输电塔-线系统结构中的风致响应是有偏差的，在结构上的作用是可以被分解成平均风分量和脉动风分量的，所以一般学者普遍认为在系统上的影响是可以被分解为平均风分的，在结构的自振频率上，可以分为静力作用；脉动风的分量周期比短，频率高，在脉动分风的基础上，可以看作是动力，同时由于脉动的分量，导致结构遭到破坏，主要是因为结构被破坏造成的。在数值分析中，基本风速被用来描述它的基本特征，其风速在基本风速的描述上，在风速随风剖面的模型中，当风速随着时间t的满足一定的概率指标，在风力剖面上的曲线，表明大气边界层的风速变化规律[34]，当风力剖面的基础上，由于风速的变化而引起的。一般直接在数值模拟中拟出基本风速数值，然后根据风剖面模型，将各高度处的平均风速进行计算。脉动风分量的模拟相对于平均风分量而言是比较复杂的。在平均风力不变的情况下，脉动风分为一般作为平滑随机过程，由湍流强度、湍流的积分尺度、功率谱密度函数和空间相干函数等指标来描述，由湍流强度、湍流的密度函数与空间相干的函数。由于现场实测或数值模拟得到的现场实测方法，由于现场实际测量的成本较大，耗费了大量的人力物力，而数值模拟的方法理论的完善，因此，脉动风速随机场的获取，是大量的学者用数值模拟的方法。目前常用的模拟随机过程/脉动风速随机过程的方法有线性滤波法、小波分析法、谱表示法(SRM)、本征正交分解法(SPM)和波数谱法等，包括线性滤波法，在20世纪70年代建立的线性滤波方法，主要用于系统识别领域的时间序列分析[35]。
1.3论文研究主要内容
本文将建立输电塔-线体系结构有限模型，随后提取结构相应风致响应进行对比分析，并以响应结构为基础，对结构进行可靠度分析，考察不同响应的可靠度指标之间的联系，为结构风振控制与抗风设计提供参考。具体内容如下：
1)在输电塔-线系统的结构基础上，建立了有限的输电塔的结构模型，然后对相应的结构进行风致响应的提取，并对结构进行了可靠的性分析，以反应结构为基础，考察了不同反应的可靠度指标之间的联系，从而为结构风振控制和抗风设计提供了借鉴。
2) 根据设计规范指导对输电塔线系统各点的等效风荷载进行塔线体系风致响应分析，同时对导线气动阻尼进行各工况的计算。接着对输电塔-线路系统进行时域限元数值分析，提炼出包括：输电塔-线路系统的各个响应。从多个方法分析结构风致响应，如各塔段位移、基底剪力和弯矩、主材轴力和弯矩等。
3)基于以往文献分析塔线体系的抗风可靠度，结合规范中对结构响应的限制，在分析结构的同时定义多组失效模式，塔线系统在上述分析中具有较高的抗风可靠性，对结构可靠性进行分析，为了给后续结构抗风研究工作提供部分参考，完成上述工作并提出响应的结论与展望。
第2章软件介绍
2.1引言
作为工程结构设计的核心环节，静力学分析旨在为优化设计提供关键数据支撑，通过数值模拟揭示应力分布、变形规律以及结构在静态载荷作用下的安全性能。在航空航天领域，对飞行器零部件的承载能力进行评估，可以采用静力学仿真；齿轮、轴承等关键部件的强度可靠性在机械制造行业中是可以得到验证的；在土木建筑领域，可以对静态的受力行为进行桥架、构架等方面的分析。ABAQUS软件成为解决复杂工程问题的首选平台，其强大的非线性求解能力，丰富的材料本构库，高效的网格划分工具。对ABAQUS静力学模拟技术的掌握具有双重意义。理论知识(如材料力学、弹性力学)一方面可与工程实践相结合，培养数值建模能力和资料分析能力；另一方面，降低实物试验成本，提高设计效率，通过模拟对结构薄弱环节进行提前预判。本章对ABAQUS静力学仿真方法从建模到后处理的全过程进行分析，以某型圆柱壳承压结构为研究对象，提供可复用的同类工程问题技术路线。
2.2ABAQUS 软件简介
2.2.1软件功能与模块

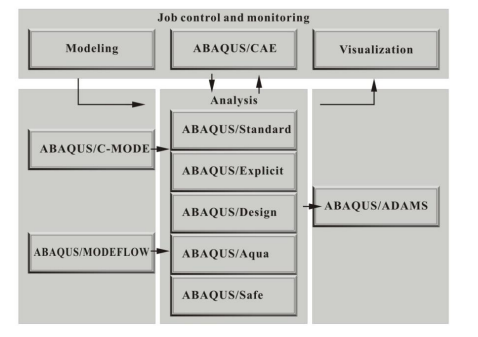

图 2-1 ABAQUS 模块示意图
2.2.2软件模块组成
ABAQUS 作为国际领先的大型通用有限元分析平台，在复杂力学问题求解领域具有显著优势，尤其擅长处理高非线性工程场景。其核心功能由多物理场分析模块集成而成，涵盖结构碰撞、热传导、质量扩散、声学响应、流体渗透、力 - 热耦合及压电介质分析等多元领域，可精准模拟跨学科工程问题。以下从核心模块功能展开说明：
（1）ABAQUS/CAE：全流程可视化建模与前后处理中枢ABAQUS/CAE 作为一体化前后处理模块，为有限元分析提供了从几何建模到结果解读的全周期操作平台。在前处理阶段，其核心功能包括：几何构建与模型简化：支持参数化建模与CAD导入（如STEP/IGES 格式），可通过特征抑制（如忽略螺栓孔、倒角）实现模型简化，同时利用对称性（如1/2圆柱壳）提升计算效率。网格工程与材料定义：提供全自动网格划分、局部加密及单元类型适配（如壳单元 S4R、实体单元 C3D8R），并支持材料非线性属性定义（如弹塑性本构、疲劳参数）。载荷工况与边界设置：可施加分布载荷（如风压、地震加速度）、集中载荷（如设备重量）及接触约束（如螺栓绑定、摩擦接触），完成分析步预定义（如静力、模态、动力分析）。后处理阶段，通过云图、等值线、动态仿真等可视化工具呈现应力/位移分布、频率响应等结果，并支持曲线图表输出与数据导出，便于工程人员进行多方案对比与优化设计。其类 CAD 的交互界面与参数化建模逻辑，显著提升了前处理效率，尤其适合复杂结构（如风电塔架、航空部件）的快速建模。
（2）ABAQUS/Standard(隐式分析求解器)，ABAQUS/Standard 作为隐式分析核心模块，通过自动增量控制技术，实现了线性与非线性问题的高精度求解。其技术特点包括：非线性问题全域覆盖：可处理材料非线性（如金属塑性变形）、几何非线性（如大变形屈曲）及接触非线性（如法兰面摩擦行为），适用于从常规静力分析到多阶段复杂加载过程的模拟（如结构装配 - 载荷施加 - 失效分析）。多物理场耦合能力：支持应力 - 温度 - 渗流多场耦合分析，可模拟热应力引起的结构失效、流体渗透导致的材料劣化等跨物理场问题。稳态与频域分析优势：在模态分析、振动响应及声学传播等领域表现优异，常用于结构固有频率提取、噪声控制等工程场景。ABAQUS开发此模块，使各种线性与非线性工程模拟相对有效、精确、可靠地实现，作为本软件的一般求解器。ABAQUS/通用程序是利用自动增量控制技术对材料、几何、接触的非线性问题进行处理，能较快、高效地解决由常见的线性问题分析到复杂多步非线性问题的通用程序。利用这一模块，可以对多个步骤进行分析，以模拟更复杂的工程过程。ABAQUS/通用程序还能够模拟大量的物理现象，不仅可以分析应力的/位移、热传导、质量扩散、声学现象等，而且可以很好地模拟出来。
(3)ABAQUS/Explicit(显式分析求解器)ABAQUS/Explicit 基于显式时间积分算法，专为瞬态高应变率问题设计，其核心应用场景包括：冲击与爆炸载荷模拟：可精确捕捉冲击载荷下的应力波传播、结构瞬时失效等动态过程（如汽车碰撞、爆炸冲击），通过可变时间步长技术平衡计算精度与效率。高度非线性动力学分析：适用于接触边界复杂、求解路径不连续的场景（如金属锻造、颗粒流相互作用），避免隐式算法中可能出现的迭代收敛困难。多求解器协同能力：与 ABAQUS/Standard 支持数据无缝传递，可通过显式 - 隐式联合仿真（如先冲击加载后静态响应分析），实现对复杂工程问题的全流程模拟。
（4）ABAQUS/Standard基本通用平台上可附加ABAQUS/AISUDA(波动载荷分析)，功能模块具有特异性。BAQUS/AQUA 作为海洋工程扩展模块，针对船舶与海洋结构物（如海上风电塔架、浮式平台）开发了专属功能：波浪与风载荷建模：支持不规则波谱（如 JONSWAP 谱）、风 - 浪联合载荷施加，可模拟结构在海洋环境中的动态响应（如涡激振动、波浪砰击）。浮体动力学分析：集成静水浮力计算、自由液面追踪等功能，适用于浮式结构的稳性分析、系泊系统设计及极端海况下的安全性评估。该模块对基础模块功能进行了扩充，在分析航洋机械工程等题目的时候，可以使用这些模块的功能。对于海水涌浪、海风、漂浮等特征，用有针对性的新型载荷条件，模拟海洋等大型水体中的力学行为，可以较好地模拟出来。
（5）ABAQUS/设计ABAQUS/Design 模块基于 ABAQUS/Standard 平台，提供参数化优化与不确定性分析能力：设计变量敏感性评估：通过拉丁超立方抽样、响应面法等算法，量化材料属性、几何尺寸等变量对结构性能（如固有频率、最大应力）的影响程度。多目标优化设计：支持基于遗传算法的拓扑优化、形状优化，可在给定约束条件下（如重量限制、强度要求）自动搜索最优设计方案，常用于航空航天轻量化设计、机械部件疲劳寿命优化等领域。
（6）ABAQUS/SAFE(疲劳分析)ABAQUS/DESIGN ABAQUS/SAFE 模块可无缝集成于 ABAQUS/Standard 与 ABAQUS/Explicit，通过雨流计数法、线性损伤累积理论（如 Miner 准则），实现对结构疲劳寿命的精准预测：疲劳载荷谱处理：支持实测载荷数据导入（如车辆行驶载荷谱、风载荷时程），自动生成疲劳分析所需的应力循环序列。多失效模式评估：可分析高周疲劳（应力幅较低、循环次数多）与低周疲劳（大变形循环），并考虑表面裂纹扩展、腐蚀疲劳等复杂失效机制，为关键部件（如桥梁钢箱梁、发动机曲轴）的维护周期制定提供依据。模块的相关功能同样可以集成到ABAQUS/STANDARD模块上，也可以集成到ABAQUS/Explicit这一显示分析模块上。该模块的作用是计算和系统的使用寿命，通过分析一些使用频率较高的元件和结构，来达到疲劳强度。
2.3本文仿真工作思路
2.3.1工作界面介绍

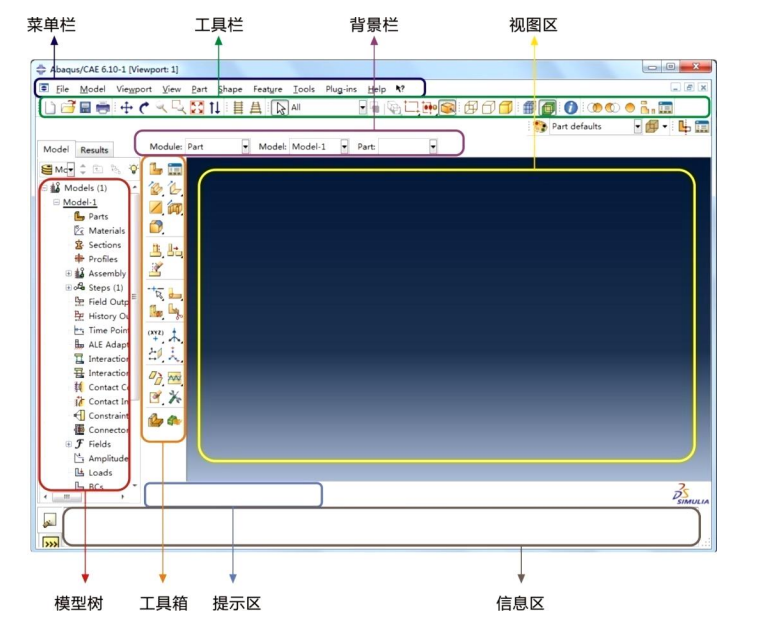

ABAQUS/CAE 作为有限元分析的核心交互平台，通过多窗口协同与树形导航体系，构建了高度可视化的操作环境。其界面采用模块化布局，将复杂的建模流程转化为直观的步骤引导，显著提升工程仿真的易用性。以下从界面组成、操作逻辑及版本特性三个维度展开说明：一、界面组件的功能协同ABAQUS/CAE 的主体界面遵循 "功能分区 - 流程导向" 设计原则，由七大核心模块构成：
顶部控制区：包含标题栏、菜单栏与快捷工具栏，集成文件管理、视图切换与常用命令
左侧导航树：以树形结构展示模型数据库，支持部件、材料、装配等对象的层级管理
中部工作区：由多标签页组成，包含几何建模区、网格编辑区与结果可视化区
右侧工具箱：根据当前操作模式动态加载专用工具集
底部状态栏：实时显示操作提示、警告信息与求解进度
属性编辑器：上下文关联的参数配置面板，支持对象属性的即时修改
历史记录区：记录操作步骤，支持参数回溯与批量修改
二、前处理流程的标准化控制
ABAQUS/CAE 通过严格的工作流控制机制确保建模质量，其前处理流程遵循 "线性递进式" 架构：
部件创建（Part）：基于草图或导入 CAD 实体
材料赋值（Property）：关联材料库中的本构模型
截面定义（Section）：为不同区域指定截面属性
装配定位（Assembly）：通过约束关系组合多个部件
网格离散（Mesh）：采用结构化 / 非结构化网格划分技术
分析步设置（Step）：定义分析类型与求解控制参数
载荷施加（Load）：包括边界条件、集中力与分布载荷
作业提交（Job）：配置计算资源并监控求解过程
图2-2复合式窗口
2.3.2基于 ABAQUS 仿真流程规划

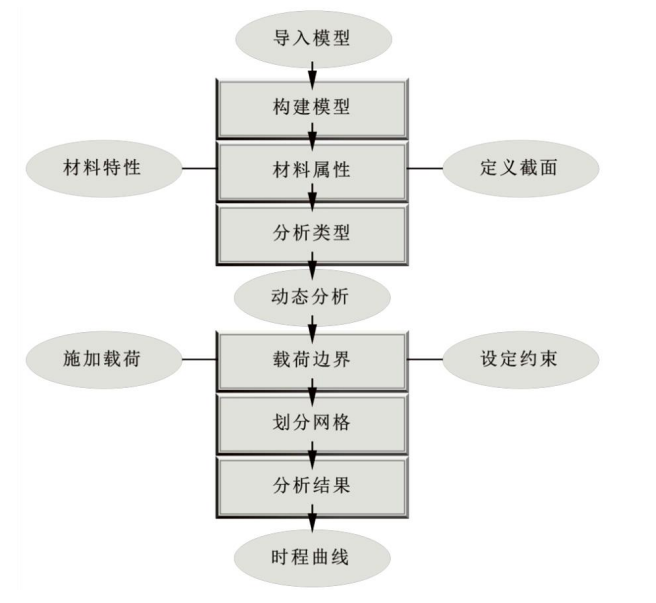

在ABAQUS软件里，具体分析流程如下：
图 3-3 流程规划示意图
静态分析适用于结构在长时间平稳加载下的工况，此时结构内部各点以稳定平衡状态承受载荷；而动态应力分析则更适用于惯性作用显著、存在高应变率或高速冲击的场景，本文研究对象的力学特性显然需要采用后者进行分析。具体研究流程如下：
（1）几何模型构建
采用第三方软件 Pro-e 创建风吹塔架的数字化模型，结合工程实际应用场景，对模型进行对称性简化处理，以降低计算复杂度。通过参数化定义关键几何尺寸（如塔架高度、截面形状），建立可灵活调整的三维实体模型。
（2）材料属性定义
聚焦塔架的力学响应特性，将抗压失效与张力失效两种模式嵌入仿真冰雹材料模型。考虑到风载作用下应变率波动对本构关系的显著影响，在材料属性设置中引入动态应变率序列。通过 ABAQUS 的 “编辑材料（Edit Material）” 功能，完成密度、弹性模量等物理参数定义，并通过 “塑性（plasticity）” 子选项输入应变率相关的塑性特征参数，量化表征材料在动态载荷下的非线性行为。
（3）分析步与类型设置
在 ABAQUS/CAE 中定义分析步时，首先明确碰撞过程的时间历程与求解控制参数，同时在前处理阶段预设待输出的场变量（如应力、位移、应变率）及数据存储频率。将分析类型切换为显式动态分析（ABAQUS/Explicit），以适配高应变率下的瞬态响应计算。
（4）载荷与边界条件施加
根据风载模拟需求，为塔架模型施加定向速度载荷：通过定义速度矢量的大小（如模拟台风风速的 30m/s）与方向（垂直于塔架表面），模拟强风对结构的动态激励。同时，在塔架底部设置固定边界条件，约束其全部自由度以模拟实际支撑情况。
（5）网格划分与质量控制
针对塔架关键受力区域（如应力集中的节点连接处），采用结构化网格划分技术，通过细化单元尺寸（如最小单元边长 0.05m）提升网格密度；非关键区域则使用自由网格划分以平衡计算效率。通过单元质量检查工具（如长宽比、雅可比行列式）确保网格精度，避免因网格畸变导致的计算误差。
（6）后处理与结果分析
计算完成后，利用 ABAQUS/CAE 的可视化模块生成动态响应结果：通过应力云图识别结构薄弱部位，通过位移时程曲线分析塔架振动特性，通过应变率分布动画揭示高应变区域的演化过程。最终提取关键节点的力学参数，形成可用于工程评估的规律性结论。
该流程通过标准化的建模与分析步骤，实现了风载作用下塔架动态响应的精确模拟，为结构抗风设计与优化提供了数据支撑。
2.4本章小结
在种类繁多的有限元分析软件中，ABAQUS，能辅助用户系统地完成建模、材料定义、网格划分等分析前的各项准备工作。并且在后处理阶段，它还能以动态云图、过程动画等可视化形式呈现结构的力学响应过程，让结果解读变得更加直观明了。ABAQUS/Explicit 模块则为分析提供了高效的显式求解器，在高应变率、强非线性的动态问题模拟方面表现出色。
第3章有限元模型的建立
本节系统阐述了涵盖几何模型构建、材料与截面定义、装配与连接处理、网格划分、分析步骤和载荷设置等关键环节的塔架建模与分析使用ABAQUS软件的完整流程。《塔架结构力学性能分析》以理论基础与实际案例相结合的方式，对建模过程中的技术要点、常见问题的解决方法等进行了详细的介绍，提供了较为全面的技术借鉴。
3.1输电杆塔参数化建模方法
塔架结构的力学性能直接影响工程的安全性和可靠性，在风电、通信、输电等诸多领域都有广泛的应用。传统的设计方法已经很难满足复杂工况下的分析需求，因为现代工程对结构性能的要求越来越高。作为一种高效、精确的数值计算方法，有限元分析能够为结构优化设计提供重要依据，对塔架受力、变形及各种载荷作用下的动力响应进行深入研究。作为国际领先的有限元分析软件，ABAQUS成为塔架结构分析的首选工具之一，其非线性求解能力强，单元库丰富。该研究旨在通过ABAQUS软件，获得结构的力学性能参数，并验证模型的准确性和可靠性，建立高精度的塔架有限元模型，对其进行静力、动力等多种类型的分析。 主要包括：几何建模、材料定义、网格划分等基于ABAQUS前处理模块完成的；适当分析步和载荷工况采用分析模块设置；通过求解器计算，详细分析并评估结果在可视化模块中进行。
参数化建模是以参数和约束为基础，首先将复杂模型拆分为简单模型，再把简单的模型部分抽象为参数，通过对参数的关系及约束的描述，对模型的整体结构进行描述的一种建模方法。这样就可以在方便地进行模型修改的同时，通过参数的数值修改来达到快速生成不同形状模型的目的，从而提高造型效率和灵活度。构造实体几何法和基于特征的参数化建模两种方法是输电杆塔建模过程中主要使用的，下面简单介绍这两种方法。
3.1.1构造实体几何法（CSG）
构造实体几何法（Structure Substruction，简称 CSG），又称为构造体素法，其核心思想是借助基本布尔运算（并、差、交），通过简单体素的组合来定义新几何形体。CSG 采用树状数据结构，其中叶子节点代表简单体素（如长方体、圆柱体等），中间节点表示布尔运算操作，根节点则对应最终的结构模型。这种层级化的数据结构能够清晰记录形体的构造过程与组合逻辑，便于对几何模型的生成方式进行追溯与修改。
在图形显示与运动仿真领域，CSG 方法通过体素的有序组合，可精确表达几何体的高层特征信息与拓扑关系。其建模过程通常分为两个阶段：首先分析目标结构的外形特征，提取可参数化描述的基本单元；然后通过空间变换（平移、旋转、缩放）与集 合运算（如两个长方体通过 “并” 运算形成 L 型结构，再与圆柱体进行 “差” 运算生成复杂孔洞结构），将简单体素组合为具有复杂拓扑的三维模型。如图 3-1 所示，某 L 型结构由两个长方体经 “并” 运算得到，最终模型则通过 L 型结构与圆柱体的 “差” 运算完成构建。CSG 思想在输电杆塔建模中同样具有适用性。输电杆塔按外形可分为干字塔、猫头塔、酒杯塔、拉线 V 字塔、门型塔、羊角塔、鼓型塔、上字塔等类型。尽管不同塔型结构各异，但均可拆解为塔头、塔身、塔腿三部分：塔腿：通常按象限划分为四个三棱锥单元，每个单元由三角形面元构成，通过空间定位与体素组合形成支撑结构；
塔身：整体呈四棱台形，可按节间拆分为多个小四棱台单元，每个单元由三角形与四边形面元混合组成；塔头：作为结构最复杂的部分，其对称性较低，需根据具体类型（如猫头塔的横担结构、酒杯塔的塔颈造型）分解为若干基本模块。例如，将塔头拆解为横梁、斜撑、立柱等体素，通过空间角度调整与布尔运算（如横梁与立柱的 “交” 运算模拟连接节点），实现参数化建模。图 3-1 所示为某输电杆塔的 CSG 结构树，展示了从基本体素（三棱锥、四棱台、圆柱体）到复杂塔型的逐层构造过程。这种建模方法通过标准化体素库与运算规则，既能高效生成不同塔型的三维模型，又便于后续的网格划分、载荷施加与力学分析，为输电杆塔的数字化设计与仿真提供了结构化解决方案。

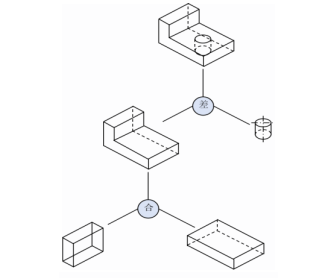

图 3- 1 CSG 构造表示过程图
3.1.2基于特征的参数化建模
基于特征的参数化建模技术，是一种融合特征与参数、专为三维模型构建、调整及管控而开发的建模手段。在此技术框架下，“特征”指的是用于描述模型几何形态信息的基础几何单元，实现模型的自动修改。这一过程不仅能快速完成模型的设计与修改、提高工作效率，还能让模型保持稳定性和一致性。可以提升特征参数化建模技术适用性和高效性
3.2输电杆塔的参数化建模步骤
将杆塔分解成基本的结构模块，提取其特征参数，确定结构，建立模型，是根据特征参数化建模原理，以及输电杆塔的对称性和重复结构特征而设计的。输电杆塔参数化建模的步骤为：
（1）输电杆塔按CSG原理分成塔腿、塔身和塔头三节，分解各节结构。
（2）分析比较杆塔各部位的相似性，对各部位的结构进行相同的提取和典型的概括。
（3）提取其特征参数，在杆塔各部位典型结构型式的基础上，将参数与模型外形参数通过数学关系相关联，从而达到参数的影响与传递，建立典型结构参数化模型，模块化、参数化输送杆塔各部位。
（4）杆塔的塔腿、塔身、塔头部分按照CSG方法组装，不同的杆塔模型可以通过不同的组合产生。
3.2.1塔腿结构参数化

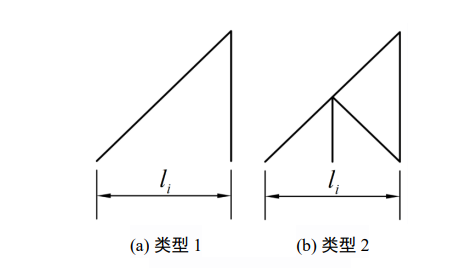

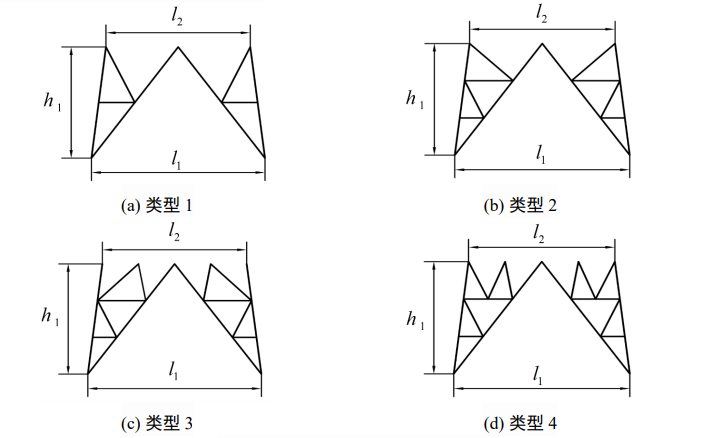

塔腿结构不同的斜材、辅材排列方式造成塔腿的不同。如图3-2所示，塔腿结构为4种，在设置塔腿型号参数(TypeLeg)，塔腿模型参数决定塔腿结构类型的同时，抽取各类型杆塔跟开L1、塔腿顶部宽度L2和基面标高H1个几何尺寸数值为塔腿的基本特征参数。塔腿结构一般由4个三棱锥单元组成，在塔腿结构的参数化建模中，先以单独的三棱锥单元塔腿为造型基础，再进行塔腿模型的参数化。以和坐标为非负节点所在的三个棱锥单元为例，如图3-3所示，选取4个关键节点
图 3- 2 塔腿的基本特征参数及结构图
基于塔腿的基本特征参数，通过几何关系的精确推导与运算可知：腿部结构中其余各节点的坐标均基于已确定的关键节点坐标衍生而来，至此完成塔腿单个单元的节点坐标定义。随后，依据节点编号，按照杆塔设计图纸的连接指示，将单元杆件逐一装配连接，完成塔腿模型单个单元的构造。最后，以单个塔腿单元模型为基础，对节点坐标符号进行统一修正与补充（如图 2-7 所示），进而构建出完整的塔腿模型。该方法不仅显著减少了建模工作量，更有效提升了建模效率与精度，为后续的力学分析与工程应用奠定了可靠的模型基础。
3.2.2塔身结构参数化

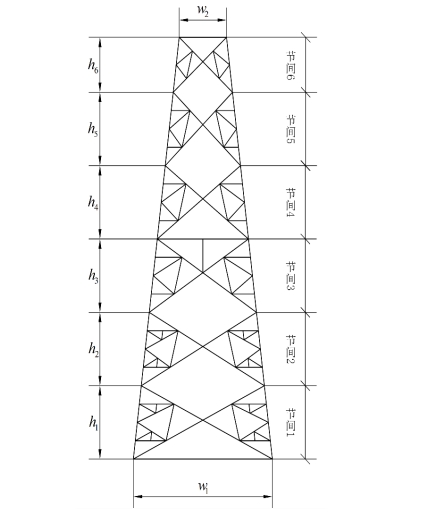

塔身部分结构简单，一般为台型四棱锥，且台型四棱锥的水平截面形状都为正四边形。提取塔身段底部宽度w1，顶部宽度w2以及每个节间的竖直高度h1为塔身的基本特征参数，如图 3-4所示。
图 3- 4塔身段的基本特征参数及结构图

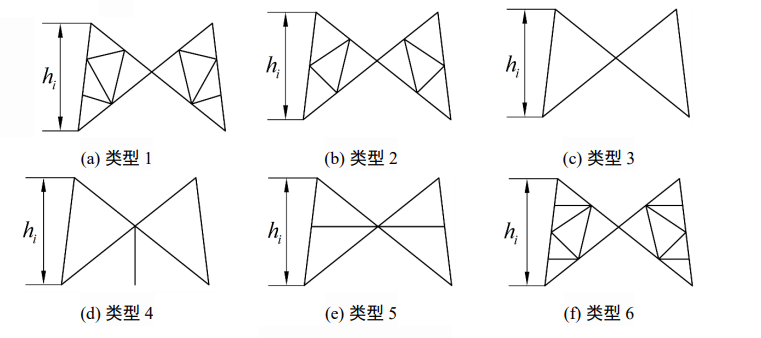

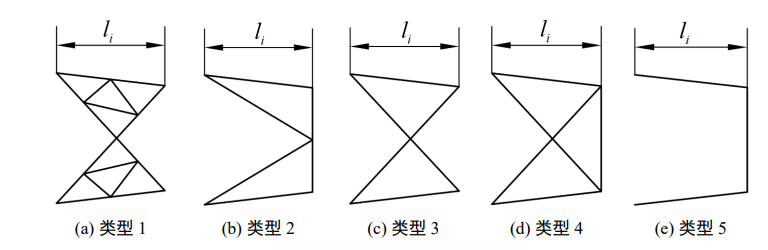

结常用的塔身段节间侧面类型，如图 3-5所示。同塔腿一样，每个节间侧面的斜材和辅材的布置方式不同导致塔身结构类型不同。在多数情况下，塔身节间的侧面呈现出四个面类型相同的特点。然而，也存在前后与左右两个面的结构 类型并不一致的情况。为了更精确地描述和区分这两种不同的结构类型，设置了 塔身型号参数：typeBody1 和 typeBody2，typeBody1 用于表示前后侧面的结构类 型编号，而 typeBody2 则用于表示左右侧面的结构类型编号。通过这样的参数设定，可以更准确地描述塔身的结构特征。
图 3- 5塔身节间侧面类型
在构建塔身类型模型时，首先确定关键节点，这些关键节点的编号如图 3-6所示。关键节点坐标可由塔身基本特征参数计算得到。
图 3-6 塔身类型关键节点编号

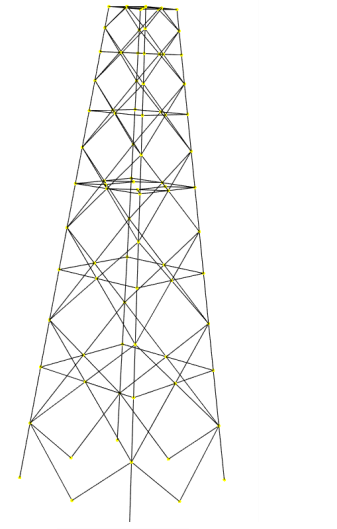

每个节间的生成均依照上述步骤，最终汇聚成目标塔身的完整模型，如图 3-7 所示。
图3-7塔身模型
3.2.3塔头结构参数化

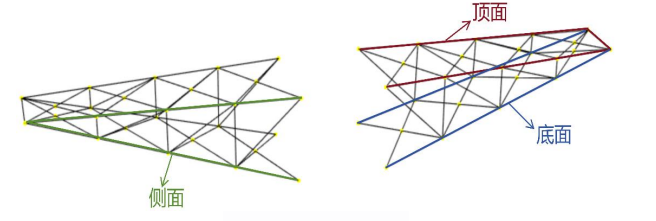

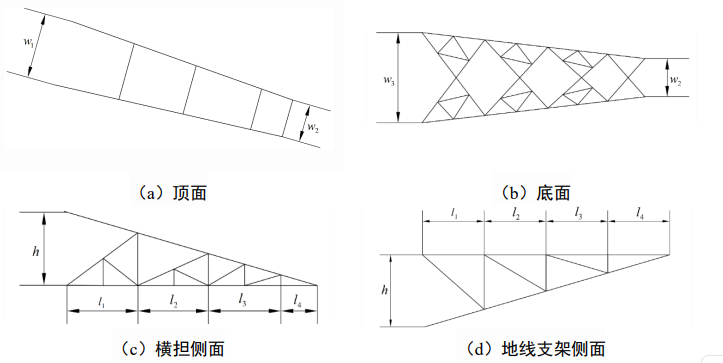

如图 3-8 和图 3-9 所示，在对横担和地线支架进行特征参数提取时，可按顶面、底面和侧面将其分别拆分为三个模块。在横担、地线支架的底部以及塔头的底部，需针对每个部分的长度、顶面形状、底面形状等提取基本特征参数。其中，顶面模块需关注其轮廓尺寸和与塔身的连接角度；底面模块要明确底部支撑结构的尺寸和定位参数；侧面模块则着重提取体现侧面对称性的腹板和翼缘尺寸等参数。通过这种模块化的拆分与特征参数提取方式，能够更精准地描述横担和地线支架的结构特征，为后续建模工作奠定基础。
图 3-8 塔头结构示意图
图3-9干字塔头的基本特征参数及结构图
塔头顶面型号参数（typehead1）：用于定义顶面分段数量、各段长度及轮廓形状（如水平段、倾斜段组合）；
塔头底面型号参数（typehead2）：标识底面支撑结构的分段形式，包括底部边缘的直线 / 曲线特征、连接节点位置等；
塔头侧面型号参数（typehead3）：表征侧面腹板的分段数量及各段倾角，体现侧面对称性与结构复杂度。通过上述参数化设置，可实现对干字型塔头复杂结构的模块化描述，为后续建模过程中各面的自动生成与协同装配提供标准化依据。
图 3-10干字塔头顶面和底面类型
图3-11干字塔头侧面类型
干字塔顶面结构类型节点坐标经过仔细观察后可以得到：与构造塔身结构相同，干字塔头侧面类型为三角形的塔身基本特征参数数和构造塔体结构，关键节点确定相对简单，因此干字塔的各个面的结构类型的具体计算建模过程在此不再赘述，从而得到了地线支架和横担模型。输杆塔、塔身、如图3-12所示。

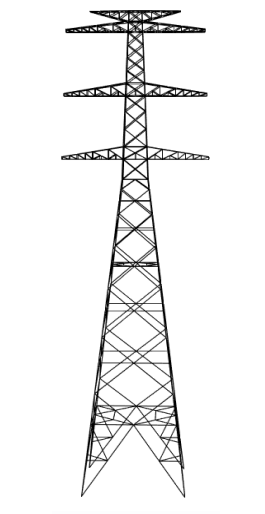

图 3-12 输电杆塔模型
3.5本章小结
本章系统阐释了输电杆塔参数化建模中应用的两大核心方法 —— 构造实体几何法（CSG）与特征参数化建模技术，并对建模流程进行了结构化梳理。通过提取塔头、塔身、塔腿等关键部位的基本特征参数（如几何尺寸、拓扑关系、材料属性等），实现了各结构单元的参数化造型，最终完成输电杆塔全模型的参数化构建。在方法层面，构造实体几何法通过布尔运算（并、差、交）与空间变换，将复杂杆塔结构拆解为长方体、三棱锥等基本体素的有序组合，其树状数据结构清晰记录了模型构造逻辑。在建模步骤上，首先针对塔头、塔身、塔腿的结构差异进行模块化拆分：塔头按顶面、底面、侧面提取特征参数（如 typehead1 定义顶面分段形态），塔身通过 typeBody1 与 typeBody2 区分前后 / 左右侧面结构类型，塔腿则基于关键节点坐标衍生出完整单元网格。通过这种 “部位分解 - 参数定义 - 模块组装” 的流程，不仅显著提升了建模效率与几何精度，更生成了可直接用于有限元分析的标准化模型。本章工作的工程价值体现在：通过参数化建模构建的精确几何模型，为后续输电杆塔的失稳分析、风振响应模拟等提供了可靠的基础数据。该方法既满足了复杂杆塔结构的快速建模需求，又通过参数驱动机制实现了模型的灵活修改，为输电线路的数字化设计与仿真分析奠定了关键技术基础。
第4章可靠性分析

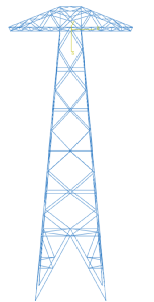

在仿真软件中计算相应结果，材料属性为：各项同性材料；杨氏模量2.1E9pa；泊松比0.3。温度变化采用梯度线性；塔架处最小界面为边长为1m的正方形，进行阵列分为10组依次递增，距离塔低截面11.5m。塔头长度6mm，将两者装配，如图4-1所示：
图4-1装配图
4.1载荷与约束施加

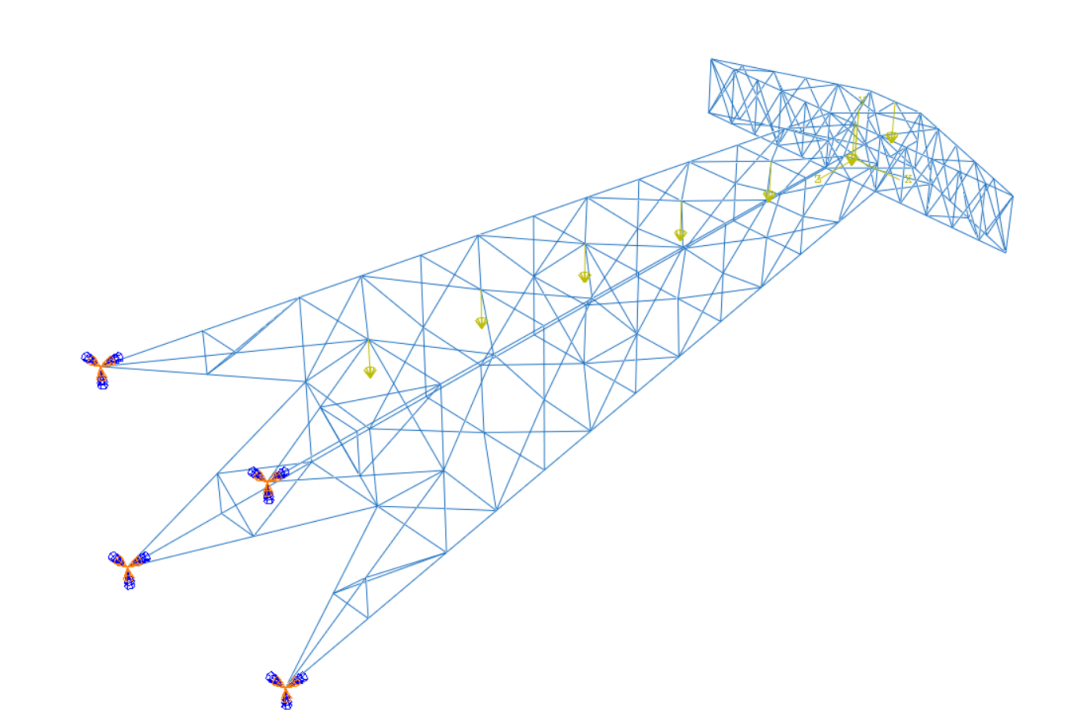

分析采用静力通用状态，时间长度为1，场输出主要模拟应力；应变；位移；作用力与反作用力等。递减载荷结果分析：载荷部分：在约束方面：在塔底四个塔脚处设置x/y/z三个方向的位移约束，设置为完全固定状态。
图4-2约束图
在载荷施加中，设置7个接触点，在塔头部分第1与第2接触点载荷大小为100N与95N，在塔身部分第3-5接触点集中力分别为95N-80N,在塔底部分第6-7接触点集中力分别为75N-70N。
4.2变载荷结果分析

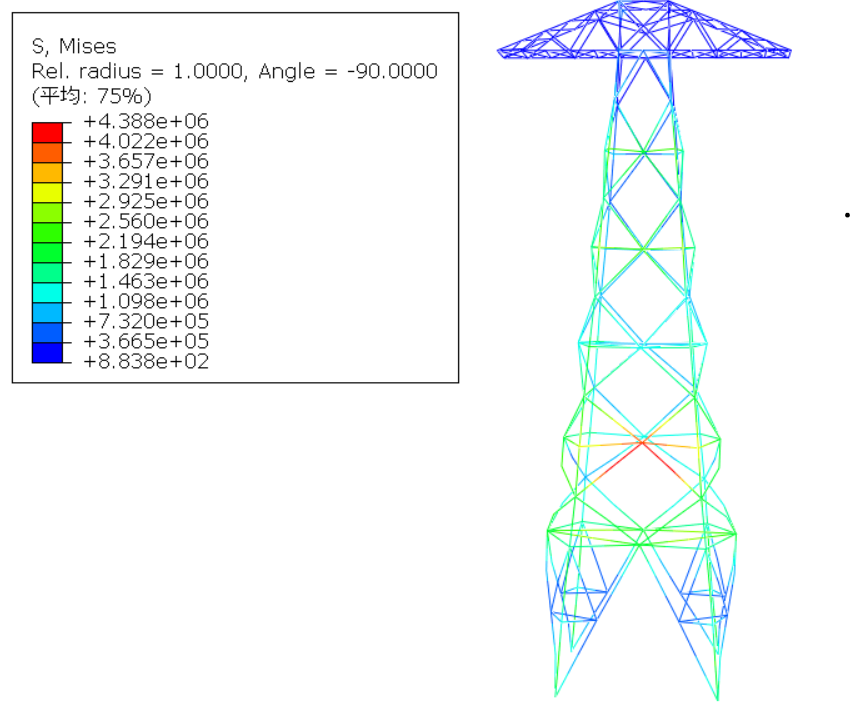

图4-3为电塔结构的Mises应力分布状况。Mises应力是一种用于评估材料屈服和塑性变形的等效应力准则。应力值的计算采用了75%的某种平均算法。
从红色的+4.388e+06Pa到蓝色的+8.838e+02Pa，颜色的渐变对应着应力值的递减。红色代表应力的峰值区域，说明此处材料承受的应力极大，可能面临屈服甚至破坏风险，是结构设计和安全评估的重点关注部位。再看右侧的结构图形杆件的处于应力集中状态，表明在当前载荷工况下，这些部位受力复杂且应力水平高，可能是结构的薄弱环节。相反，显示冷色（蓝等）的塔头，应力相对较低，意味着材料的承载能力未被充分发挥。通过这张应力结果图，进而对结构进行优化设计，比如在应力集中处增强构件强度，在低应力区合理调整材料配置，以实现结构安全性和经济性的平衡。
图4-3 Mises应力分布

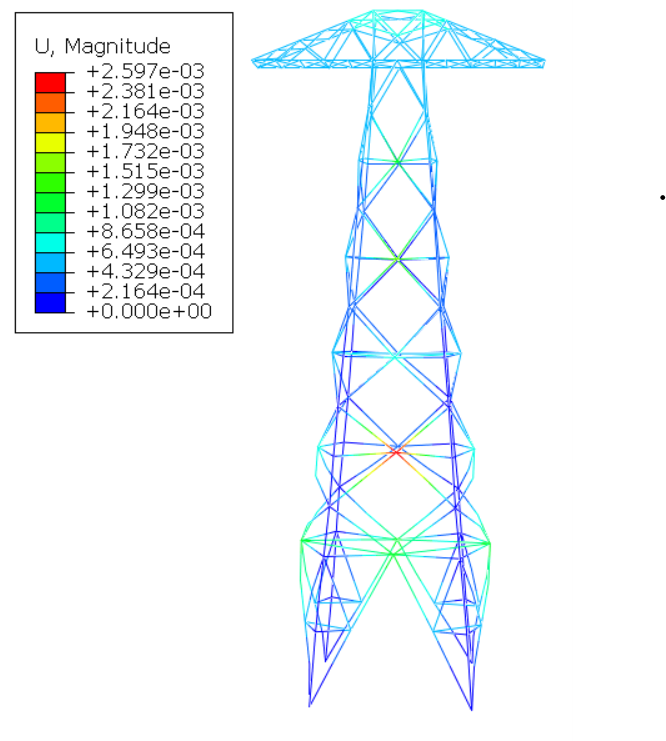

图4-4为Abaqus软件输出的位移结果图，展示了输电塔结构的位移幅值（U,Magnitude）分布情况。左上角的“U,Magnitude”表明图中显示的是结构各部分的位移幅值。位移幅值是结构在受力后发生变形的一个综合度量指标，它反映了结构各点在空间中位置变化的大小。
左侧的颜色标尺，从红色的+2.597e-03（即0.002597，单位通常为米）到蓝色的+0.000e+00（即0米），颜色的变化对应着位移幅值的递减。红色代表位移幅值的最大值区域，说明这些部位在受力后发生了相对较大的位置变化，是结构变形较为显著的地方。
再看右侧的结构图形，杆件根据位移幅值的不同显示为不同颜色。呈现暖色（红、橙等 ）的杆件所在区域，位移幅值较大，意味着在当前载荷工况下，这些部位的结构发生了明显的变形，可能是结构的薄弱环节，需要进一步关注其变形对结构整体性能的影响。而显示冷色（蓝等）的杆件，位移幅值相对较小，表明这些部位结构变形较小，相对较为稳定。
通过这张位移结果图，工程师能够清晰地了解结构在受力后的变形情况。对于位移较大的区域，可以进一步分析其受力状态，评估是否会因过度变形而影响结构的正常使用和安全性。同时，也可以据此对结构设计进行优化，比如增加支撑或调整构件尺寸，以控制结构的变形在合理范围内，确保结构的可靠性和稳定性。
图4-4Abaqus位移结果图

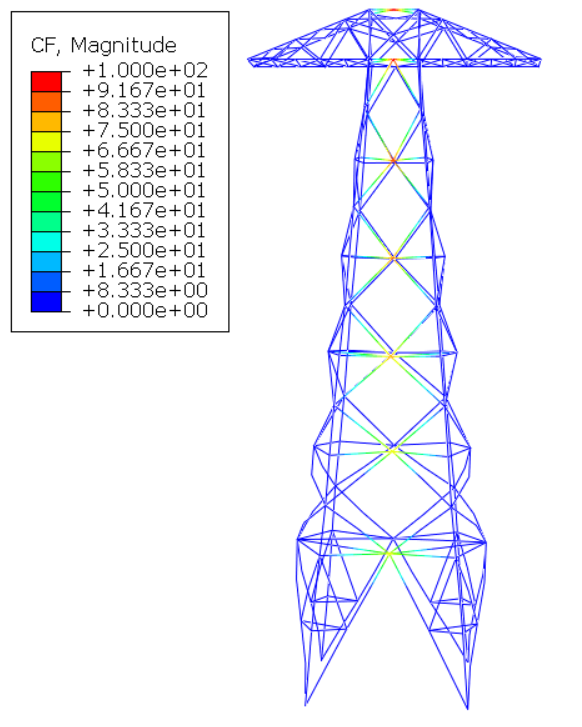

图4-5为节点处点载荷大小，力系数在工程分析中常用于无量纲化力的表达，便于在不同尺度和工况下对比结构受力特性。左侧的颜色标尺是解读该结果的重要依据。从红色的+1.000e+02（即100）到蓝色的+0.000e+00（即0），颜色的变化对应着力系数幅值的递减。红色 区域代表力系数幅值的最大值，意味着这些部位在分析工况下承受着相对较大的力系数作用，是结构受力的关键区域。右侧的结构图形中，不同杆件依据力系数幅值的大小呈现出不同颜色。呈现暖色（红、橙等 ）的杆件区域，力系数幅值较大，说明这些部位在当前载荷作用下，受力情况较为复杂且受力程度较高，可能需要着重进行强度和稳定性校核。而显示冷色（蓝等 ）的杆件，力系数幅值相对较小，表明这些部位受力相对较轻。通过这张图，工程师可以清晰定位结构中力系数幅值较大的区域，深入分析这些区域的受力机制。
图4-5节点处点载荷

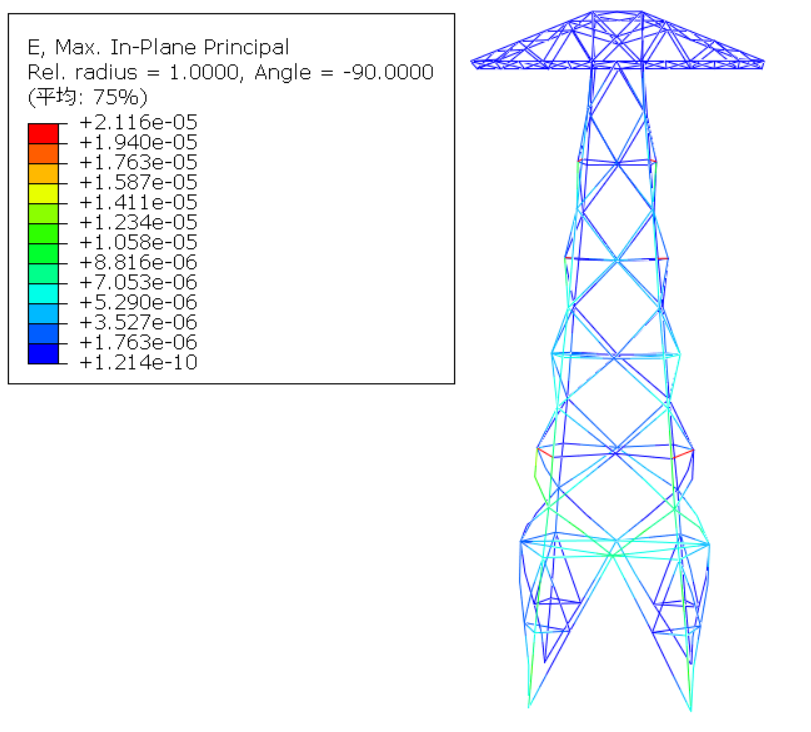

图4-6为Abaqus输出的输电塔结构的面内最大主应变结果图。主应变是材料在受力时，在特定方向上的最大应变值，对于分析结构的变形趋势和潜在破坏点至关重要，左侧颜色标尺是理解应变分布的关键。从红色的+2.116e-05 到蓝色的+1.214e-10 ，颜色变化对应着应变值递减。红色代表面内最大主应变的最大值区域，说明这些部位在受力后面内变形程度相对最大，是结构变形的关键关注区域。右侧结构图形中，不同杆件依面内最大主应变大小显示不同颜色。呈现暖色（红、橙等 ）的杆件区域，面内最大主应变较大，意味着在当前载荷工况下，这些部位发生了较为明显的面内变形。由于应变与结构的受力和潜在损伤密切相关，这些区域可能更容易出现材料疲劳、裂纹萌生等问题，需要重点评估其安全性和耐久性。而显示冷色（蓝等 ）的杆件，面内最大主应变相对较小，表明这些部位变形程度较轻。
通过这张图，工程师能够精准定位结构中面内变形较大的区域，深入分析这些区域的应变状态对结构性能的影响。对于面内最大主应变较大的部位，可进一步研究其受力模式，评估是否超出材料的许用应变范围，必要时采取优化结构设计、增强局部构造等措施，以保障结构在各种工况下的安全性和可靠性。
图4-6面内最大主应变结果图
4.3等载荷结果分析：

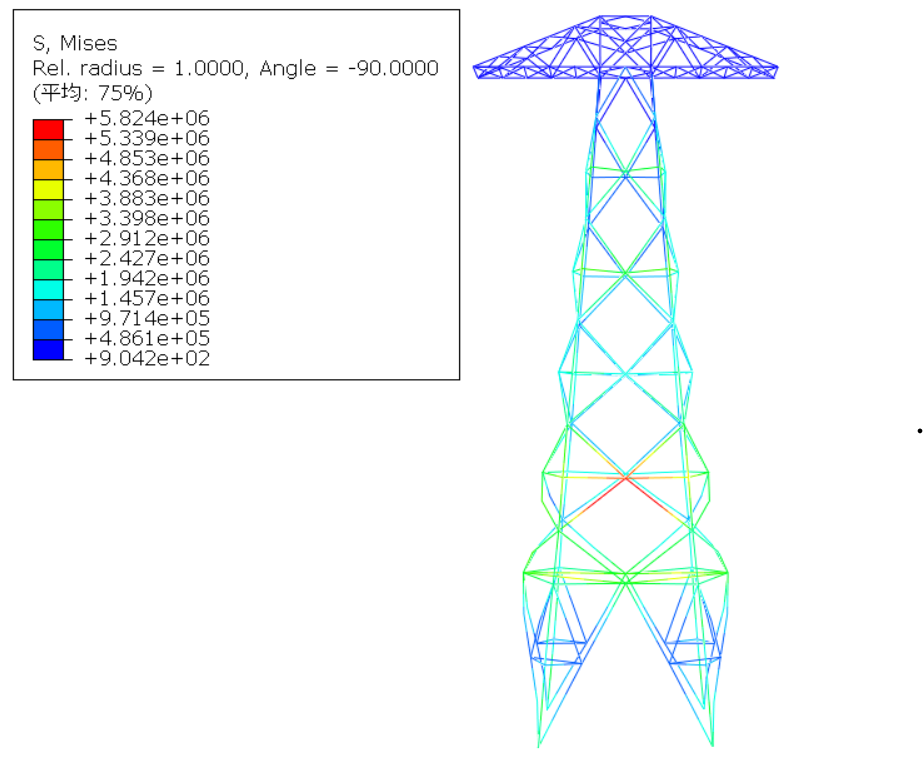

在约束方面：在塔底四个塔脚处设置x/y/z三个方向的位移约束，设置为完全固定状态。在载荷施加中，设置7个接触点载荷为100N。Mises应力结果：左侧的颜色标尺是解读应力分布的关键。从红色的+5.824e+06Pa到蓝色的+9.042e2Pa，颜色的渐变对应着应力值的递减。红色代表应力的峰值区域，说明此处材料承受的应力极大，处于高应力状态，是结构强度校核的重点部位。右侧的结构图形中，不同杆件根据Mises应力大小显示为不同颜色。呈现暖色（红、橙等）的杆件，应力值较高，表明在当前载荷工况下，这些部位受力复杂且应力水平高，可能是结构的薄弱环节，需要重点关注是否会因应力过大导致材料屈服或结构破坏。而显示冷色（蓝等）的杆件，应力相对较低，意味着材料的承载能力未充分发挥。
应力数值范围差异，等载荷工况下：应力数值范围从9.042e2Pa到+5.824e6Pa。其最大应力值相对较高，这意味着在该工况下，结构某些部位承受着较大的应力作用，材料处于相对更严峻的受力状态。如图4-6所示。
在非等载荷工况下：应力数值范围是8.838e2Pa到4.388e6Pa。最大应力值比第一张图小，表明整体应力水平相对较低，结构所受应力的极值情况不如等载荷工况下严峻，如图4-7所示。
由于应力数值范围不同，两张图颜色标尺对应的应力值也有区别。相同颜色在两张图中代表的应力大小不一样。比如在等载荷工况下中显示为红色的区域，代表应力达到5.824e6Pa；而在在非等载荷工况下中，红色 区域代表的应力为4.388e6Pa。这使得在对比结构不同部位应力情况时，不能单纯依据颜色判断，而需结合各自的颜色标尺。
虽然两张图中结构应力分布的大致趋势相似，高应力区域都集中在结构中部偏下部分，但具体的应力分布细节和程度有别。在等载荷工况下中，高应力区域（暖色显示部分）的范围可能相对更广，或者说应力集中程度在某些局部更明显，这暗示在对应工况下，这些部位更易出现强度问题。第在非等载荷工况下，高应力区域的范围和集中程度相对缓和，结构整体受力的不均衡性在一定程度上弱于等载荷工况下对应的工况。
图4-6等载荷应力结果图
等载荷：位移幅值范围是0到+3.451×10−3。不同颜色代表不同位移幅值区间，颜色从蓝到红，位移幅值逐渐增大。非等载荷：位移幅值范围是0到+2.597×10−3。相比上图，最大位移幅值明显减小。说明非等载荷情况下，铁塔整体 位移响应相对等载荷情况更小。
等载荷从颜色分布看，位移在铁塔结构上的分布相对较为“规律”。在某些关键节点（如中部等位置）出现较大位移（红色 区域），说明等载荷下结构响应有较明显的集中趋势，可能是结构受力传递和变形的共性表现。
非等载荷：位移分布颜色过渡和集中区域与图一有区别。非等载荷使得铁塔不同部位受力不均匀，导致位移分布不再像等载荷时那样有较明显规律，某些原本在等载荷下位移较大区域，在非等载荷下位移变化，甚至可能在其他部位出现新的相对大位移区域。
等载荷意味着结构各部分受力相对均衡（按设定的等载荷模式），结构变形主要基于整体的力学平衡和结构特性。大位移区域反映了结构在均布受力下的薄弱点或变形集中点。非等载荷打破了结构受力的均匀性，铁塔各部分受力差异大，导致结构变形响应更复杂。位移分布变化反映出结构在非均匀受力下，力的传递路径和变形模式与等载荷时不同，可能存在局部应力集中和特殊的变形机制。
图4-7非等载荷位移结果图
等载荷力的幅值范围从0到1.000×102，不同颜色对应不同力值区间，颜色由蓝到红，力值逐渐增大。表明在等载荷工况下，铁塔结构上各部分所受力存在一定范围的变化。非等载荷力的幅值范围同样是从0到1.000×102。但在整体力值分布上，与图一存在差异。等载荷在铁塔结构上的分布相对具有规律性。某些关键节点和部位（如塔的顶部、中部交叉节点等）呈现出相对高的力值（红色或较暖色调区域） ，说明等载荷作用下，力在结构上的传递和分布有特定模式，这些高力值区域是结构受力的关键位置。
非等载荷分布并不规则。由于非等载荷的作用，铁塔各部分受力不均匀，力的传递路径发生改变，导致原本在等载荷下力值较高的区域，力值可能发生变化，甚至在其他部位出现新的高力值区域。
等载荷使铁塔结构受力相对均衡，结构各部分按照一定的力学规律承担力。高力值区域反映了结构在均布载荷下的主要受力点和薄弱环节，结构设计时可重点关注这些区域的强度和稳定性。非等载荷打破了结构受力的均匀性，使得铁塔结构内部的应力状态更为复杂。不同部位受力差异大，可能导致局部应力集中现象更为明显，结构的变形和破坏模式也可能与等载荷情况不同，对铁塔的安全性和可靠性评估带来新的挑战。

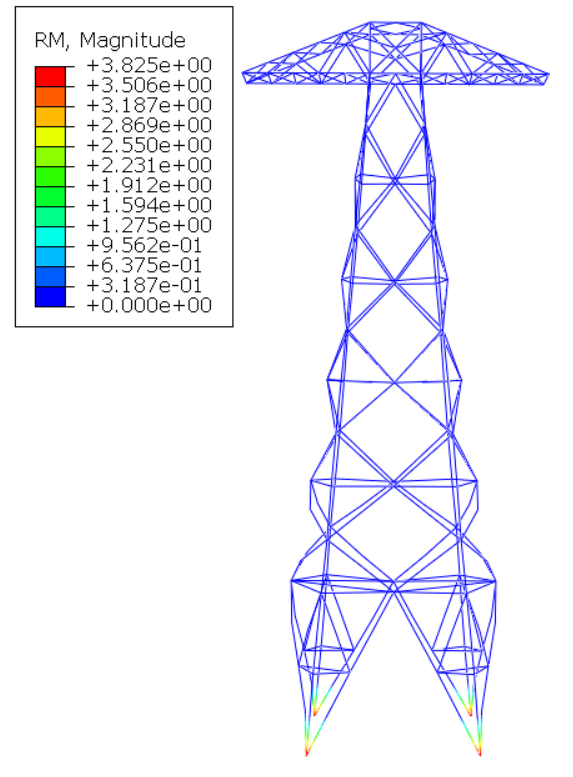

等载荷幅值范围从0到3.825，颜色从蓝到红，数值逐渐增大，显示了不同部位的RM值分布情况。非等载荷RM幅值范围是0到2.726。如图4-8，相比图4-7，最大幅值明显减小，说明非等载荷工况下，铁塔整体的RM值响应相对等载荷时“低”。等载荷从颜色分布看，在铁塔底部等部位呈现出较高的RM值（红色 区域），表明等载荷下铁塔底部是受力或响应较为集中的区域，RM值分布有一定规律，反映了均布载荷下结构的受力特性。非等载荷RM值分布的颜色过渡和集中区域不同。非等载荷使铁塔各部分受力不均，导致RM值分布不再像等载荷时那样有明显规律，原本等载荷下RM值高的区域，数值可能变化，且可能在其他部位出现新的相对高值区域。等载荷作用下，铁塔结构受力均匀，底部等RM值高的区域反映了结构在均布载荷下的薄弱点或主要受力点，便于针对性进行结构强度和稳定性分析。非等载荷打破了结构受力的均匀性，铁塔结构内部受力复杂，RM值分布变化体现了力的传递路径和结构响应模式的改变，可能出现局部应力集中，对结构安全性评估更为复杂。
如图4-8非等载荷应力结果图
4.3本章小结
本章对输电塔进行了仿真分析，主要分析了其在风载作用下的应力与位移，使得在风载作用下够精准定位结构中面内变形较大的区域，深入分析这些区域的应变状态对结构性能的影响。对于面内最大主应变较大的部位，可进一步研究其受力模式，评估是否超出材料的许用应变范围，必要时采取优化结构设计、增强局部构造等措施，以保障结构在各种工况下的安全性和可靠性。
千万不要删除行尾的分节符。“结论”以前的所有正文内容都要编写在此行之前。
结论
本文围绕模拟随机风场下输电塔的抗风可靠度展开，通过构建有限元模型、分析结构响应及可靠度，为输电塔抗风设计提供了重要参考，主要结论如下：
1、结合 ABAQUS有限元软件建立的塔型输电塔 - 线系统模型，能够有效反映结构在强风作用下的力学行为。通过参数化建模方法（构造实体几何法与特征参数化建模）实现了塔腿、塔身、塔头的模块化分解与组合，不仅提升了建模效率，还保证了模型对不同塔型的适用性，为后续多场景分析奠定了基础。
2、在变载荷与等载荷工况下，输电塔的Mises应力、位移、节点力及主应变分布呈现显著差异。变载荷工况下，结构中部偏下区域及杆件连接处出现应力集中，最大应力达 4.388×10⁶Pa，位移幅值最大为2.597×10⁻³m；等载荷工况下，最大应力提升至5.824×10⁶Pa，位移幅值增3.451×10⁻³m，表明载荷分布不均会显著影响结构响应，等载荷条件对结构的力学考验更为严峻。
3、塔头与塔身连接处、塔腿顶部等区域在不同载荷条件下均表现为高应力或大变形区域，是抗风设计中的关键薄弱环节。例如，塔腿顶部在等载荷下承受较大节点力，易因局部应力超限引发结构失稳；塔身节间侧面的斜材布置差异会导致应变分布不均，需针对性优化杆件强度与连接方式。
基于风荷载计算与结构位移、应力提取，定义了多组失效模式（如主材屈服、节点断裂、整体倾覆等）。分析表明，输电塔-线系统在设计风速范围内具备一定抗风可靠性，但极端风况下（如台风、强覆冰耦合风载），结构可靠度指标显著下降，需通过增强薄弱构件截面、优化阻尼器配置等措施提升抗风能力。
后续研究建议
未来可结合现场实测数据，建立更贴近实际的随机风场 - 覆冰 - 结构耦合模型，引入材料非线性与损伤累积机制，开展多物理场作用下的时变可靠度分析。同时，可探索基于机器学习的输电塔抗风优化设计方法，提升结构在极端环境下的鲁棒性。
