芯片莫名其妙的损坏,是热插拔引起的吗?

2月前浏览88
大家好,我是EE小新。
什么是热插拔?
我最初的理解是在设备通电运行状态下,插入或拔出模块、板卡或外设而不影响系统正常工作的技术,像U盘、HDMI显示屏接口。
但是今天看到TI的文档,电源端子插入也是属于热插拔的,即电源热插拔。

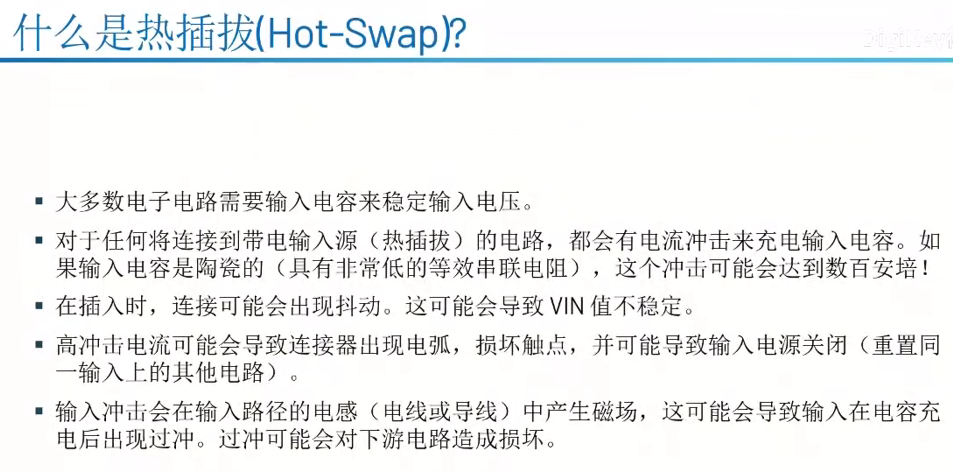

再看ADI的培训文件,也是说的电源热插拔,电源冲击带来的影响。
所以热插拔应该分为信号热插拔和电源热插拔两种。
提到电源热插拔,或者带电操作,让我想到在使用烙铁焊接调试的时候,虽然一再强调不能带电操作,板卡先下电、再焊接!!!!!!但是调试的时候,不停的换阻容,很容易就忘记这茬了。。。。不知道大家习惯咋样?

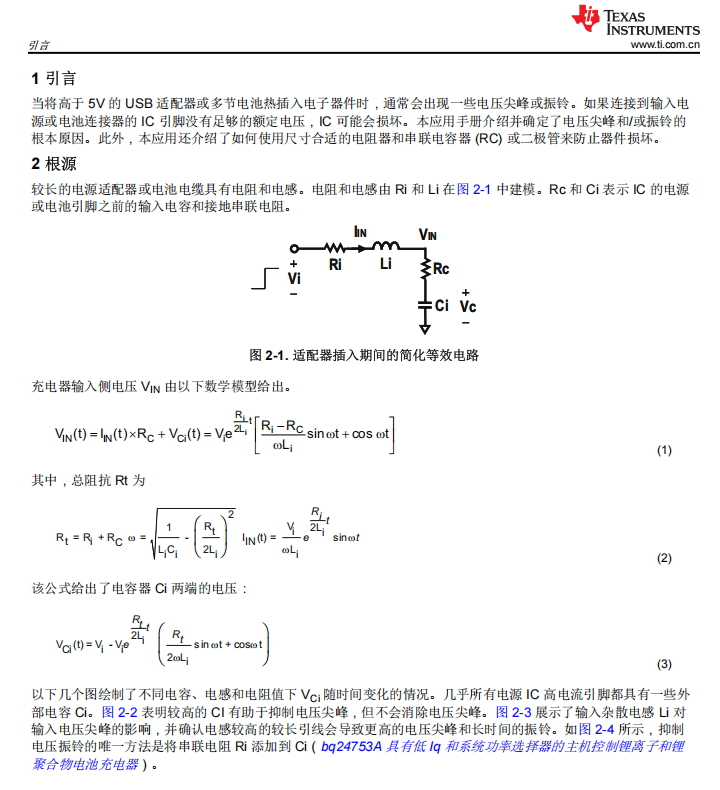

回到电源热插拔的问题,当将高于5VUSB适配器或多节电池热插入电子器件时通常会出现一些电压尖峰或振铃。如果连接到输入电源或电池连接器的 IC 引脚没有足够的额定电压IC 可能会损坏。

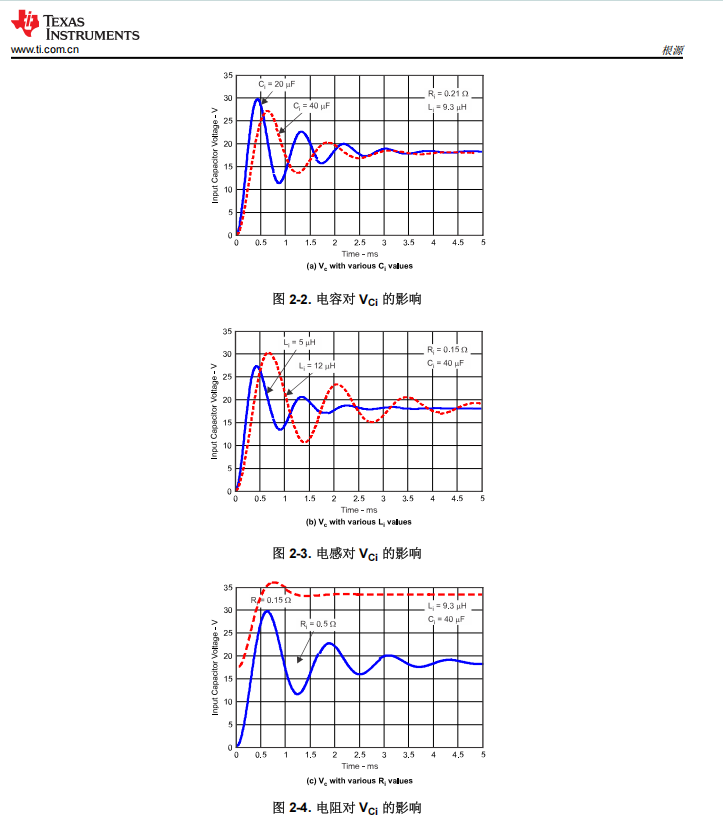

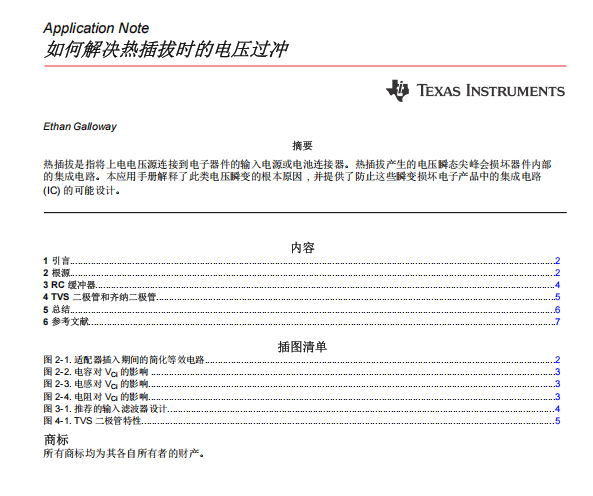

如何解决热插拔时的电压过冲?大家可以参考TI的这篇文档,你会获得答案。

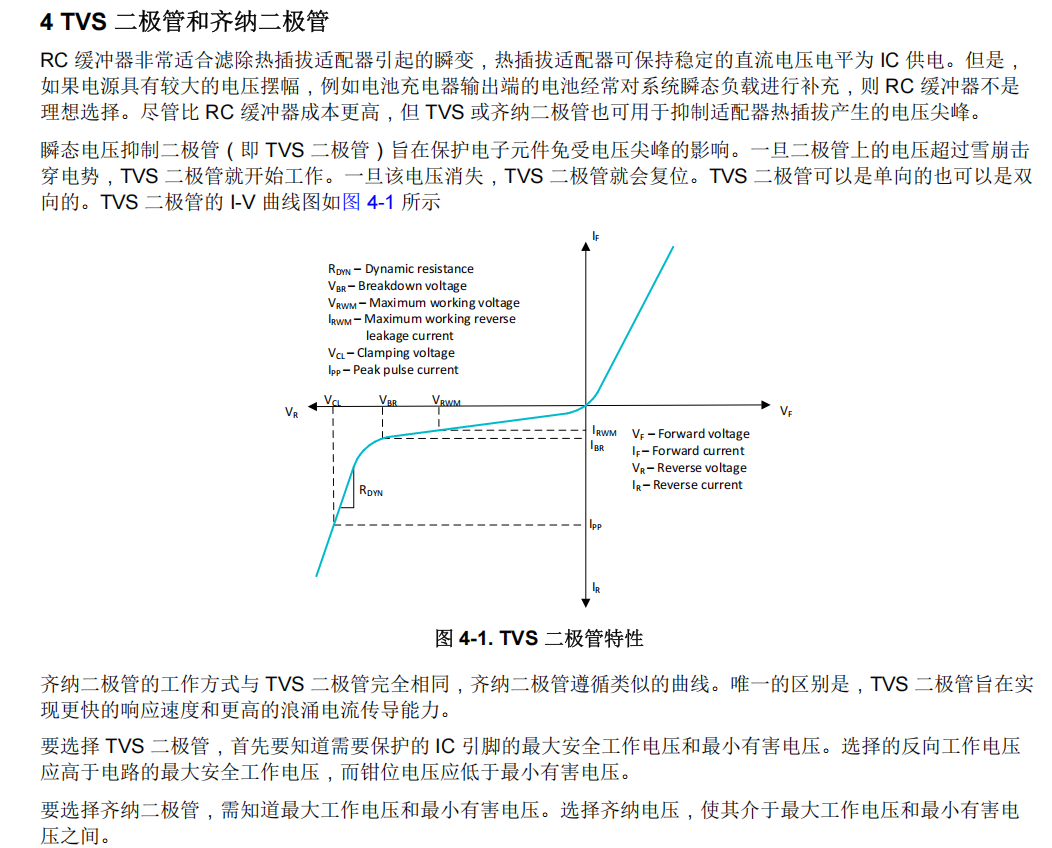

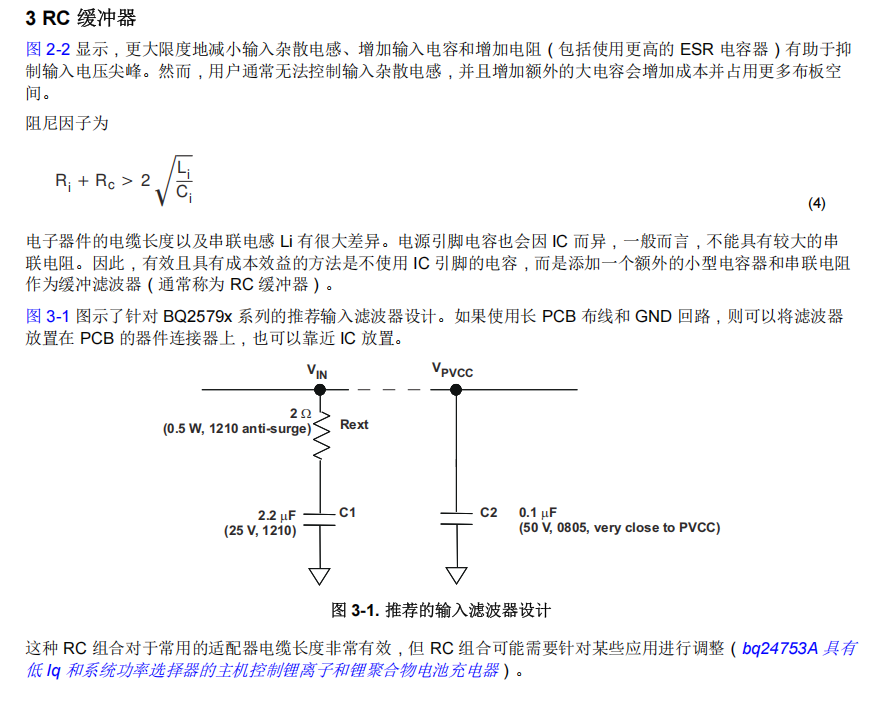

总之在电路中热插拔时高电压会导致问题。高电压尖峰可能会立即或随着时间的推移而导致问题。令人欣慰的是使用正确的工程方法可以预防这些问题。TVS 二极管、齐纳二极管和 RC 缓冲器是解决此问题的潜在权变措施。正确设计电路可以节省您的时间和资源并省去可能的麻烦。




来源:EEDesign
电源电路电子芯片焊接材料
著作权归作者所有,欢迎分享,未经许可,不得转载
