LiToSim 前处理-几何清理

在CAE仿真全流程中，仿真工程师通常需要将大量精力投入几何建模及网格创建工作。一直以来，工程师们高度依赖国际主流的前后处理软件，基于其丰富的工具和快捷键来进行大量的前处理建模操作。

LiToSim 作为国产自主可控有限元软件，除强大的求解器外，其前处理模块近期也完成了多项能力增强：几何清理、网格划分、单元质量优化，为高质量的工业级零部件建模提供解决方案。

【亮点】

• LiToSim 前处理增加部分几何清理和网格优化功能，覆盖范围持续扩展；

• 网格划分质量对标国际主流商软，逐步满足工业级精细化前处理需求。

【几何选项卡 | 高效的几何清理】


01

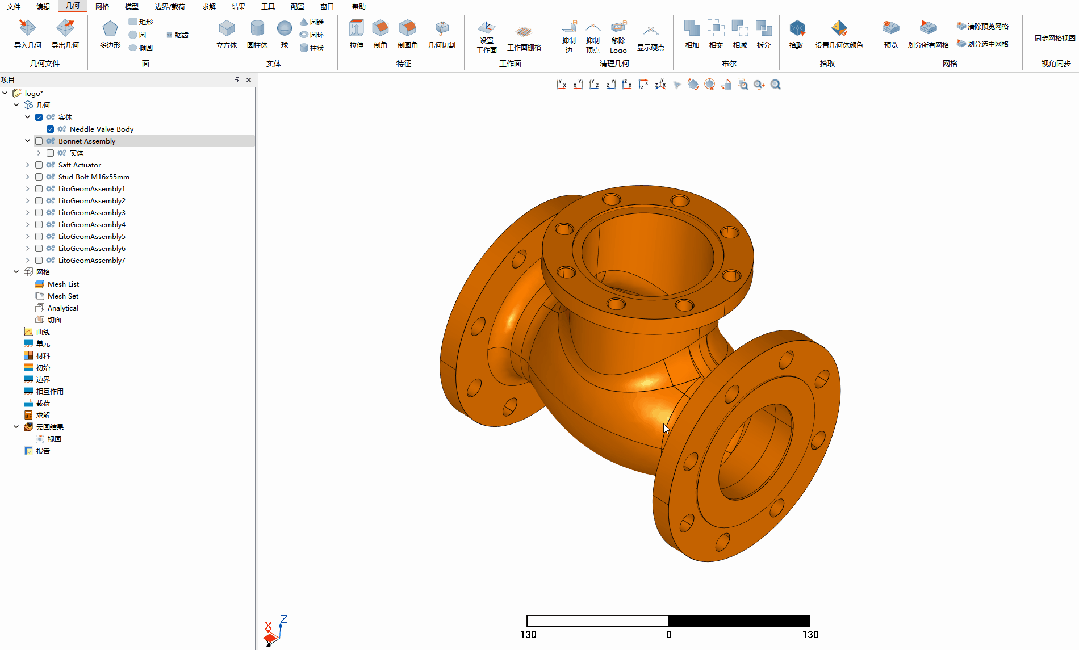

几何切割





对称结构进行几何切割操作

02

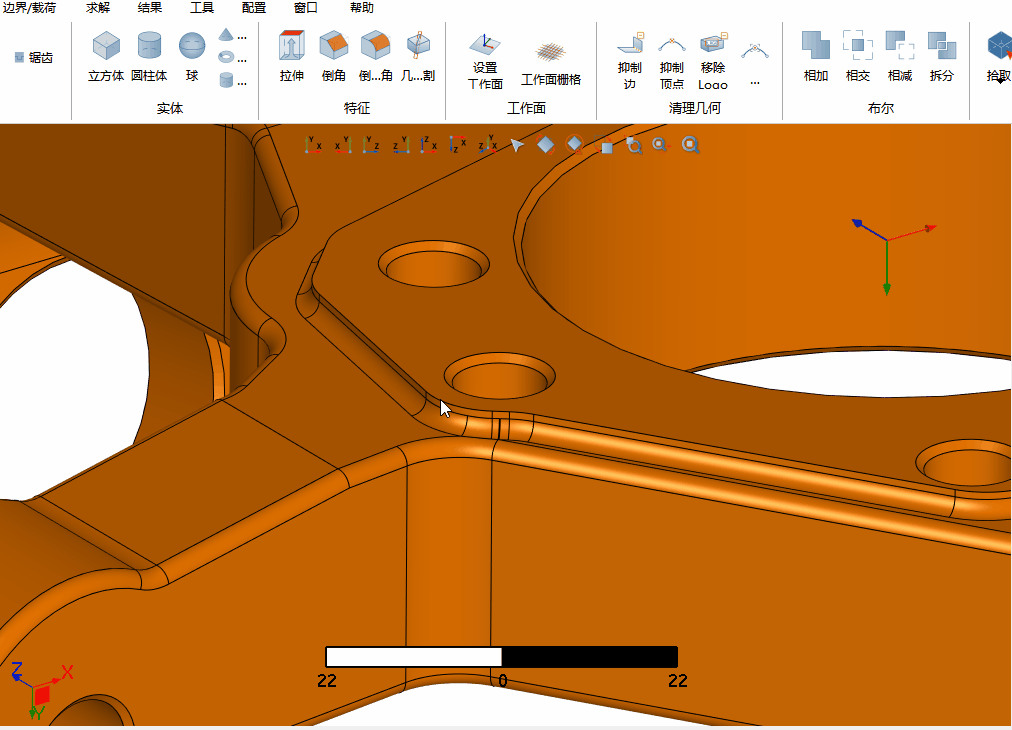

抑制边





几何清理操作

（注：用户可以通过Alt + 鼠标中键快速更改几何旋转中心，局部拾取更方便）

【实测案例对比：边抑制对网格质量的提升】

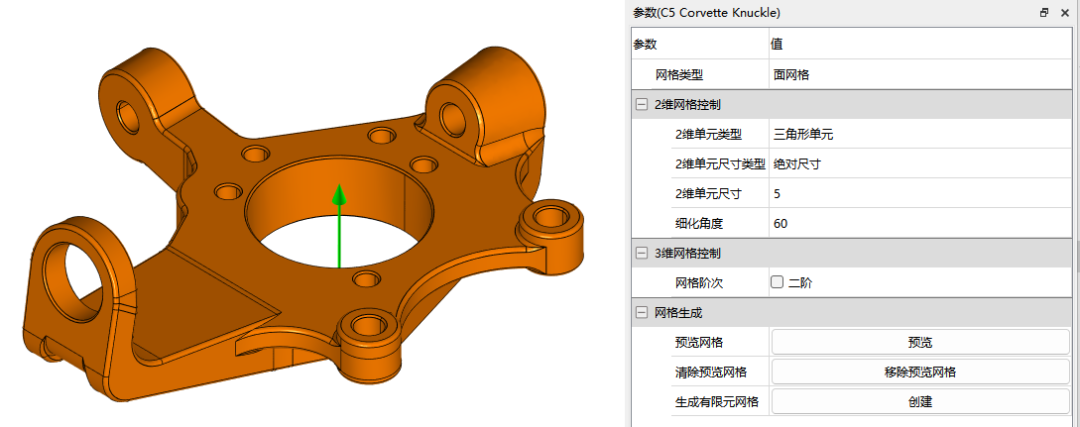

单元尺寸：5，单元类型：面网格/三角形单元



抑制前



抑制后

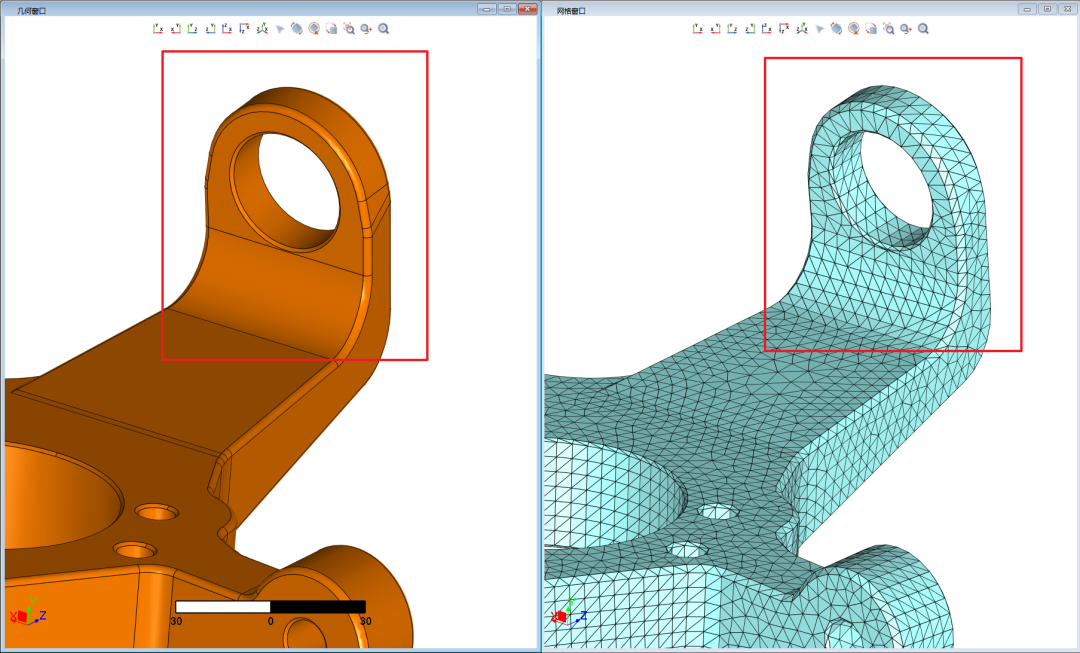

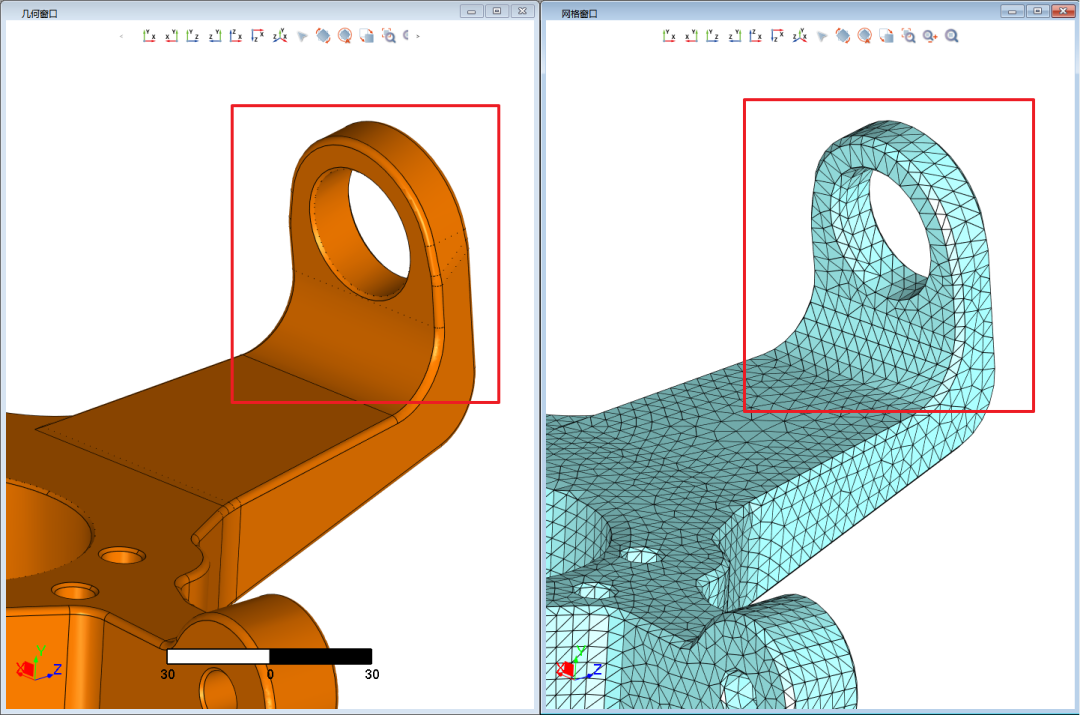

圆孔附近边抑制前后的网格划分结果对比



抑制前



抑制后

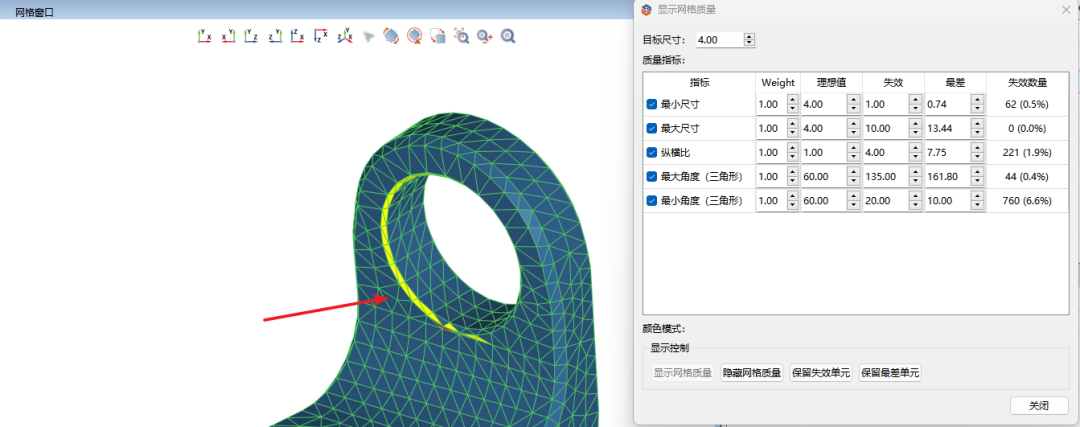

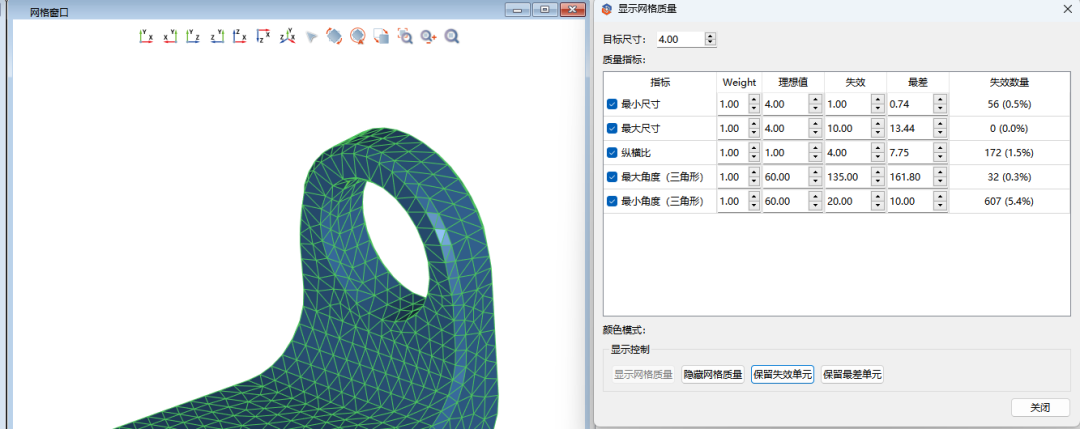

圆孔附近边抑制前后的网格质量检查对比

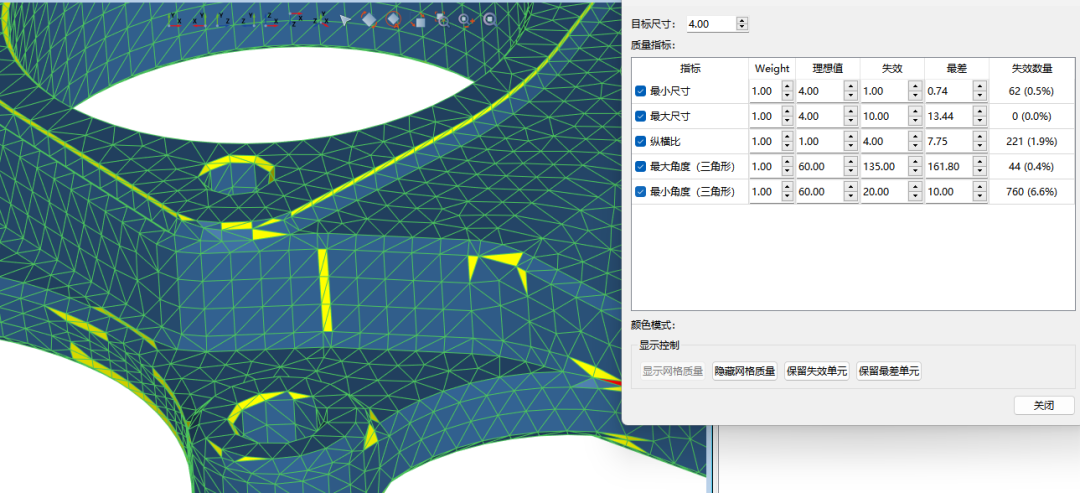

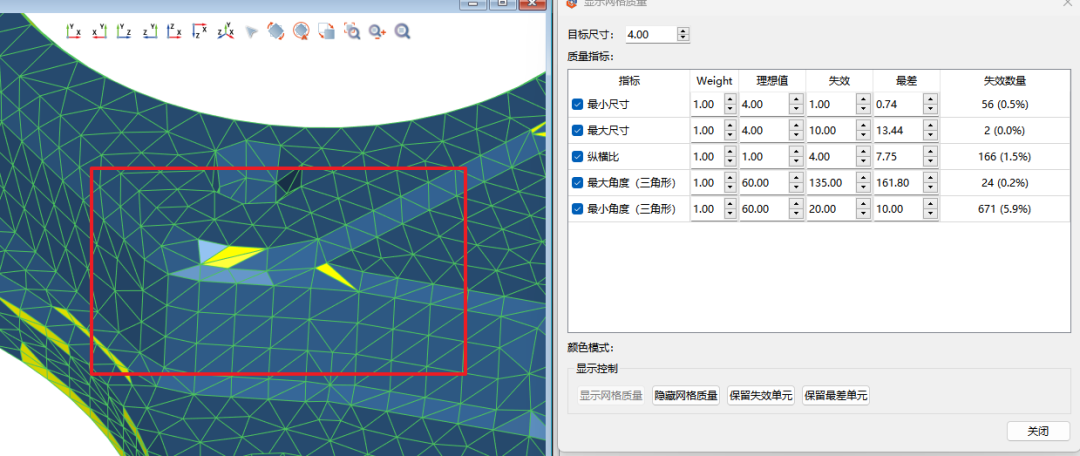

倒角周围窄边抑制前后网格质量对比

03

抑制点

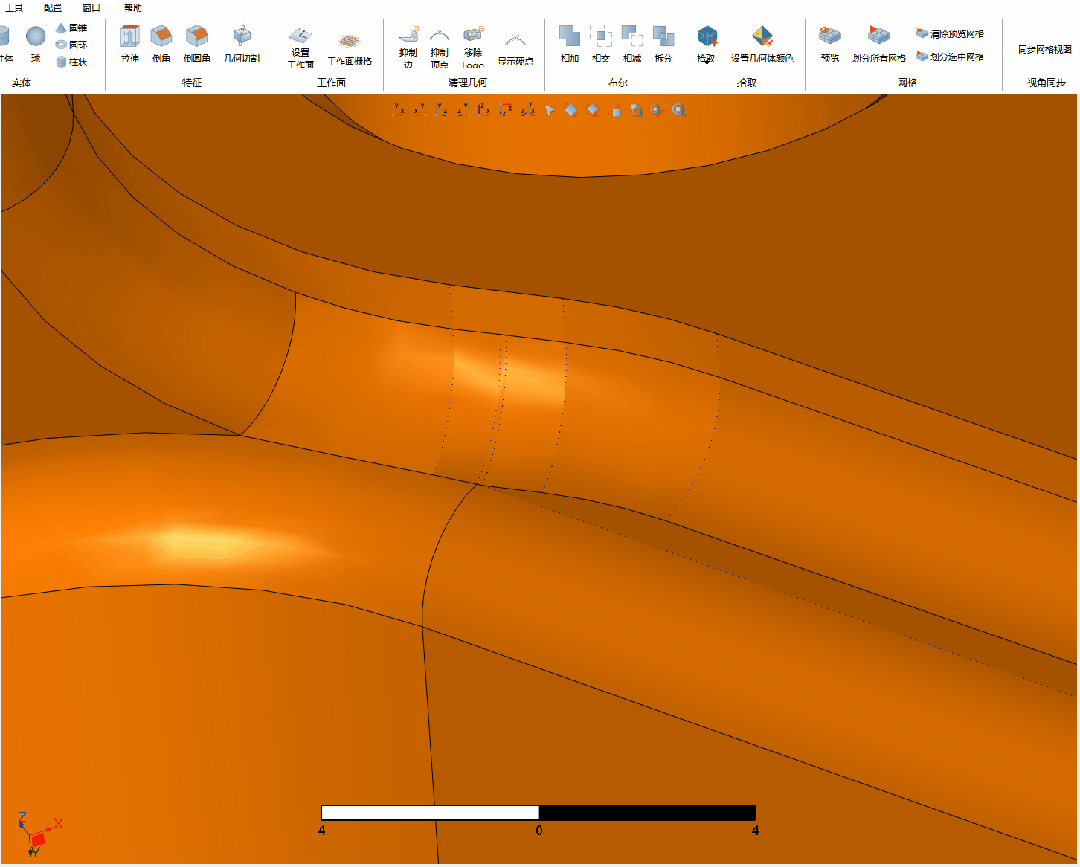

显示/抑制硬点操作

04

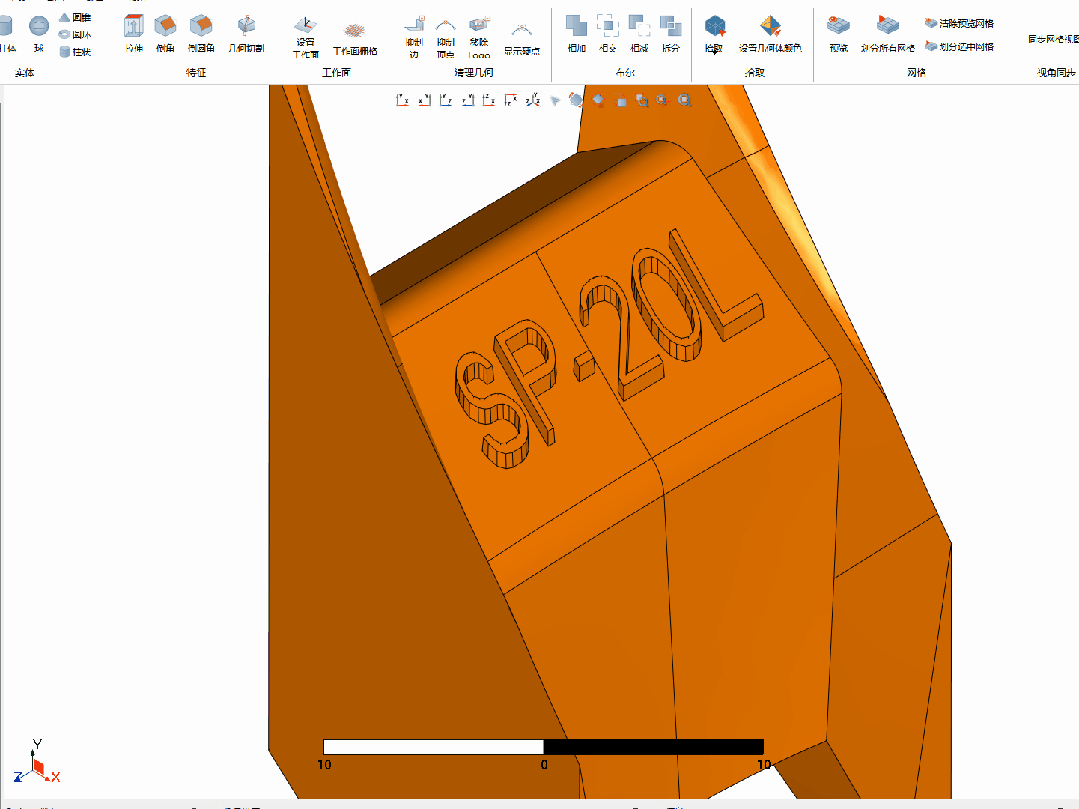

移除logo





去除logo操作
