仿真干货｜HyperMesh 质心重心精准定位教程
一、模型质量属性准备
无论采用何种方法，精准计算质心的核心前提是确保模型具备完整的质量相关属性，否则会导致结果为空或偏差过大。
材料密度赋值：需为模型指定正确的材料密度（RHO参数），例如304不锈钢密度设为8000kg/m³、铝合金设为2700kg/m³。可通过“Material”面板创建材料并定义密度，再关联至对应部件的属性（Property）中。
单位一致性校验：HyperMesh不主动识别单位体系，需手动确保长度（mm/m）、质量（kg/ton）、密度（kg/m³/ton/mm³）等单位统一。例如采用mm-kg-s单位制时，密度单位需对应为ton/mm³（1kg/m³=1e-9 ton/mm³）。
模型完整性检查：确保网格划分完整、无自由边/重叠单元，复杂空心结构需保证拓扑形态准确，网格精度需满足质心计算需求，避免因网格粗糙导致结果失真。
二、适用于多数场景
此类方法无需编程，通过图形化界面操作即可快速获取质心坐标，适合单个模型、小批量部件的计算，是工程师最常用的方式。
方法1：Mass Properties功能（通用型）
该功能集成于Tools菜单，支持实体、壳体、线框等多种模型类型，可直接计算选定对象的质心、惯性矩、总质量等完整质量属性，操作简洁高效。

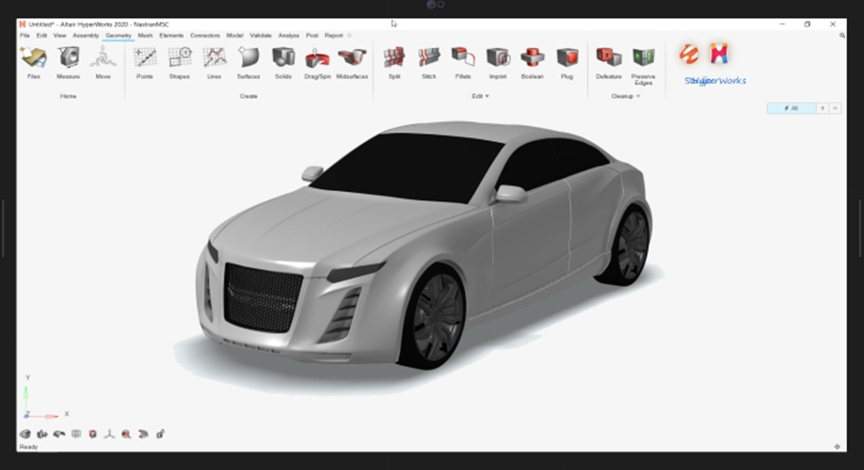

1.打开HyperMesh并加载目标模型（*.hm文件），确认模型已完成材料赋值与网格划分。
2.点击顶部菜单栏【Tools】→【Mass Properties】（快捷键Ctrl+4），弹出质量属性计算窗口。
3.在窗口中选择计算范围：可通过“Entities”下拉框选择实体（Solids）、面（Surfaces）、边（Edges）或组件（Components），按需勾选单个或多个对象。
4.确认参数无误后，点击【Compute】按钮，软件将实时计算并显示结果，其中“Centroid”对应的X、Y、Z坐标即为质心位置（均匀重力场下等同于重心）。
5.结果可通过【Export】按钮保存为文本文件，便于后续分析或报告整理。
方法2：Post模块Summary功能（精准输出型）
该方法通过调用预设模板，可批量输出各部件及整体模型的质心坐标，支持结果文件导出，适合复杂装配体的质心分析，且结果展示更规范。
1.模型准备完成后，切换至右侧【Post】模块，点击工具栏中的【Summary】命令，进入结果汇总面板。
2.在“Template file”下拉菜单中选择质心计算专用模板【ctr_of_gravity】，模板路径通常为HyperWorks安装目录下的“Altair/templates/summary/common/”，不同版本路径可通过软件内置搜索定位。
3.设置输出参数：“Output file”指定结果保存路径（如桌面或项目文件夹），“Scope”选择计算范围（Displayed仅显示可见部件，All计算全部部件）。
4.点击【Summary】按钮，软件将自动生成包含各部件质量、质心坐标及整体质心的报告，同时在弹出的对话框中预览核心结果，便于快速核对。
方法3：Tool菜单MassCalc工具（轻量化型）
MassCalc工具专注于质量与质心计算，界面更简洁，适合快速校验单个组件的质心位置，操作步骤更精简。
1.点击顶部菜单栏【Tool】→【MassCalc】，打开质量计算面板。
2.在面板中选择计算对象：可通过“Component”选择具体部件，或直接框选目标单元集 合。
3.确认材料密度、单元类型等参数无误后，点击【Calculate】，软件将实时显示所选对象的总质量及X、Y、Z方向质心坐标，结果基于当前坐标系（默认全局坐标系）。
三、注意事项
结果一致性校验：对于复杂模型，建议采用两种以上方法交叉验证质心坐标，若偏差较大，需检查材料密度赋值、网格质量或单位一致性。
坐标系切换：默认质心坐标基于全局坐标系，若需局部坐标系下的质心位置，可先通过【Analysis】→【Systems】建立局部坐标系，再在计算工具中切换坐标系参数。
动态质心分析：若需获取运动过程中的质心变化，需结合LS-PrePost等后处理工具，导入仿真结果文件（如H3D格式）进行动态跟踪。
模板文件问题：若Summary功能中无法找到“ctr_of_gravity”模板，可从HyperWorks安装包中修复模板文件，或联系技术支持获取对应版本的模板资源。
