Fluent与STAR-CCM+，新能源电池热管理到底该选谁-文末实际案例计算对比
在CFD（计算流体力学）的江湖里，如果你想让两个工程师瞬间“吵”起来，只需要抛出一个问题：“你觉得Fluent和STAR-CCM+哪个更好用？”作为流体仿真界的两大“顶流”，这两款软件的恩怨情仇简直可以写一部连续剧。Fluent是背靠Ansys这棵大树的“老牌霸主”，底蕴深厚；而STAR-CCM+则是西门子旗下的“全能战士”，近年来在汽车和新能源领域攻城略地，极其凶猛。今天，咱们不吹不黑，直接扒开这两款软件的“底裤”，从流体热仿真到新能源电池行业应用，看看谁才是真正的版本答案。🎓 软件画像：学院派老教授 VS 现代化互联网产品
Fluent诞生于1983年，是全球应用最广泛的通用CFD软件。它采用模块化设计（几何处理、网格划分、求解、后处理各司其职），物理模型库就像一个“大超市”——多相流、燃烧、化学反应，你能想到的它都有。它最大的特点是**“深度”**。配合强大的UDF（用户自定义函数），你可以通过C语言深度定制底层算法。但这也就意味着，你需要极强的流体力学功底和编程能力才能把它玩转。Siemens STAR-CCM+：高效的“现代化互联网产品”STAR-CCM+打破了传统CFD的模块壁垒，将CAD建模、网格划分、求解到后处理全部集成在同一个界面中。它的核心哲学是**“一体化”**。它更像是一个为工程师量身打造的自动化平台，基于Pipeline（管道）的树状操作逻辑，修改一个尺寸，网格和计算结果就能自动更新。对于追求效率的工业界团队来说，STAR-CCM+堪称“保姆级”的仿真利器。⚔️ 巅峰对决：流体热仿真全方位对比
做过流体的都知道，“得网格者得天下”。在热仿真领域，两者的表现各有千秋：早年Fluent搭配ICEM画网格能把人画到吐血，虽然后来有了Fluent Meshing（马赛 克网格确实惊艳），但学习曲线依然陡峭。而STAR-CCM+在这方面拥有绝对的统治力。它的一键生成多面体网格和“自动包面（Surface Wrapper）”技术，对复杂“脏”几何的包容度极高。在处理由成百上千个零件组成的复杂热系统时，STAR-CCM+能帮你节省大量的修模时间。Fluent的收敛速度通常较快，且对网格质量有一定的包容性。更重要的是，Fluent在GPU加速领域目前处于领先地位，如果你的硬件预算充足且追求极限计算速度，Fluent的GPU方案能大幅缩短计算周期。STAR-CCM+虽然也在推进GPU加速，但其优势更多体现在多核CPU的并行效率上，收敛性相对温和。在热仿真中，流-固-热耦合（CHT）是家常便饭。STAR-CCM+在同一求解器中原生集成了这些物理场，设置直观，无需在不同模块间跳来跳去。Fluent虽然功能强大，但往往需要依赖Workbench平台调用不同求解器，耦合效率与设置的复杂度相对较高。 | | | |
|---|
| 学习曲线平缓，对新手友好。统一的界面和自动化流程大幅降低了入门门槛。 | 初始学习曲线陡峭，用户需熟悉多平台操作，且编写UDF需要较强的编程能力。 | STAR-CCM+ 胜出。流程自动化能显著缩短新团队的熟悉周期。 |
| 统治级优势。一键生成多面体网格，对复杂“脏”几何的包容度极高，能大量节省手工修模时间。 | 功能强大但自动化程度相对较低，处理复杂工业模型时通常需要更多手动调整和经验。 | STAR-CCM+ 胜出。在处理由多个部件组成的复杂热系统时，优势极其明显。 |
| 收敛性相对温和，计算步数较多，但整体流程极其稳定。 | 收敛速度快，对网格质量有一定包容性。且GPU加速领先，能大幅缩短计算周期。 | Fluent 胜出。如果硬件预算充足且追求极限计算速度，Fluent的GPU方案更有吸引力。 |
| 原生优势领域，求解流固界面传热问题的设置直观、求解高效。 | 功能强大，但设置和调试通常比STAR-CCM+更复杂。 | STAR-CCM+ 胜出。对大多数CHT仿真需求，能提供更流畅的体验。 |
| 原生强耦合，在同一求解器中轻松集成电磁、结构等物理场，无需数据跳转。 | 依赖Workbench平台，通过调用不同求解器实现，耦合效率与设置复杂度是短板。 | STAR-CCM+ 胜出。尤其适合需要同时考虑电、热、流体相互作用的场景。 |
| 物理模型覆盖面广，但在极端复杂的底层算法定制上，开放度不及Fluent。 | 强在全面与深度。物理模型库像个大超市，且支持强大的UDF深度定制。 | Fluent 胜出。适合需要深入研究特定物理机理的场景。 |
🔋 聚焦新能源：电池热管理该选谁？
在新能源电池行业（电池包热管理、液冷板设计、热失控仿真），STAR-CCM+ 目前更像是那个“更懂你”的选择。精准定位热点与热失控分析：STAR-CCM+内置了专门的热失控（TR）模型，甚至在新版本中引入了均相多相复杂化学（HMMC）模型，能够模拟电池内部SEI分解、阴极分解等详细化学反应。它能帮助工程师快速定位电池包内的“局部热点”，是进行电池安全与热扩散仿真的最佳实践工具。应对复杂结构挑战：新能源电池包涉及大量多孔介质和复杂的冷却液流道。STAR-CCM+强大的自动化网格生成能力，能轻松处理这些复杂几何，非常适合进行浸没式冷却等前沿热管理方案的研究。强大的生态集成：它能与西门子的Battery Design Studio（BDS）无缝集成，构建完整的“电化学-热-流体”多物理场耦合仿真流程，大幅缩短研发周期。当然不是。如果你处于学术研究阶段，或者需要研究电池内部极其微观的相变材料（PCM）演化、编写特定的UDF来模拟特殊的电池老化机制，Fluent的开放性和模型深度依然是不可替代的。此外，对于算力预算有限、需要利用GPU加速来跑大规模瞬态仿真的中小团队，Fluent依然是极其可靠的战友。💡 总结：你的职场“版本答案”是什么？

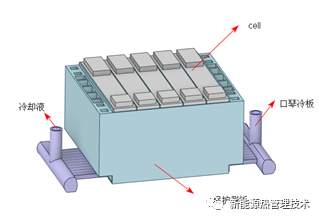

综合来看，两款软件的取舍取决于你的团队定位与项目需求：选择 STAR-CCM+，意味着选择了高效、自动化和一体化的工程平台。如果你身处工业界，追求从CAD到结果的高效自动化闭环，想快速出活，STAR-CCM+绝对是目前的“版本答案”。对于想要快速入行新能源、热管理的工程师，掌握STAR-CCM+的流程化操作，是目前性价比最高的职业跳板。选择 Fluent，则意味着选择了权威、灵活和深度探索。如果你是做学术研究、搞极其复杂的化学反应，或者需要深入探究特定物理现象，Fluent依然是那个值得你“痛并快乐着”的经典之选。整个模型包括5和50AH三元电芯，电芯底部采用液冷冷却方式，进口流量为0.01kg/s，环境温度30℃，初始的温度30℃，假设单个电芯的发热量为20000W/M3
设置网格参数，设置基本尺寸为10mm，最小网格尺寸为1mm，边界层设置3层，体网格的最大单元设置为10mm，网格数量为1417917，具体的网格质量参数如下所示，Face validity＞1，Volume change＞1e-2，网格质量较好，满足计算的要求。
设置体网格，体网格的最大单元设置为8mm，其它保持默认4.27min后体网格划分结束，网格数量为1234916，网格正交比＞0.2，具体的网格质量参数如下所示，满足计算的要求
定义材料参数如下表所示：定义好材料参数后，把每个材料赋予到对应的模型上去，电池的能量密度为20000W/M3,对于相同材料的模型可以采用copy方式去赋予材料效率更高
| 密度 | 比热 | 导热系数 |
铝 | 2719 | 871 | 202.4 |
Cell | 2300 | 930 | 18.5/18.5/1.5 |
导热垫 | 2420 | 967 | 2 |
Hyb | 1800 | 550 | 0.2 |
定义边界条件：
设置进口边界条件为质量流量进口，流量为0.1Kg/s，进口的温度25℃，出口的边界条件为压力出口，
设置监测包括：
在计算的过程通过设置的监测数据，判断计算的是否收敛，一般监测的参数都是在仿真中比较关系的参数，比如温度，压力参数等。下图设置了监测每个电芯的最高温度，冷却流道压降参数。
初始化：
求解前需要进行初始化。设置求解保存、步骤和停止条件等。进行过初始化后，即可计算面和体等相关的参数，如面积、体积等。
结论：
Sarccm计算迭代了1360步，任然达到10e-3收敛标准，但是查看监测的数据已趋于稳定，可继续计算一段时间，演示计算这里位置。电池的最高温度35.1℃，系统压降35.1pa流道出口温度25.8℃
Fluent计算迭代了136步，达到10e-3收敛标准，但是查看监测的数据已趋于稳定，可认为收敛了。电池的最高温度34.8℃，流道压降42pa，流道出口温度25.9℃
从计算的速度来看Fluent的收敛速度远远优于starccm，两个软件在电池最高温度计算结果相差0.3℃，还是可以接受的，但是流阻相差近7pa，不知道是否由于计算设置问题，文末有计算源文件，欢迎大家计算验证比较。
Fluent Starccm
Fluent Starccm
上文动力电池热管理仿真为粗略的仿真方法，模型还是比较小，需要处理和注意的细节相对较小，仿真的方法还需进一步的优化，本次仿真未考虑，热阻、随时间变化发热功率，导电排，极柱的欧姆热、随温度变化的材料参数等等因素。
