FEMFAT使用介绍

一、有限元结果模型导入

疲劳分析某种程度上说是FEA的一种后处理,所有的疲劳分析,都是基于有限元计算结果的。

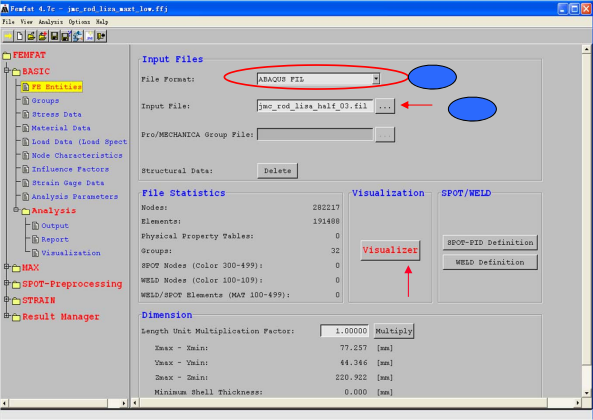

1、选择FEA分析结果的格式

2、选择FEA结果文件

单位一般用mm,在dimension里可以看到模型的尺寸,以验证模型导入是否正确。点击visualizer可以打开模型查看窗口。


二、选择要进行分析的单元,节点

为了节省计算时间,一些不重要的地方及不关心的地方可以不参与计算。这个是通过分组一实现的。

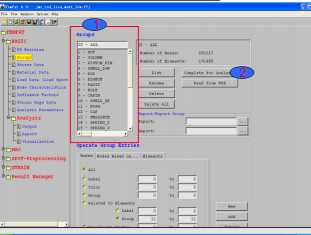

1、选择需要进行疲劳分析的节点,单元

2、确认选择


三、有限元应力结果输入

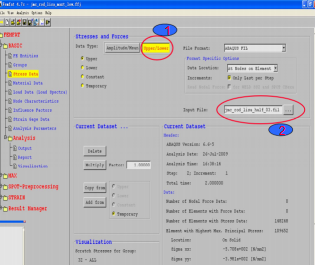

1、选择应力的类型,一般选择为上应力,下应力

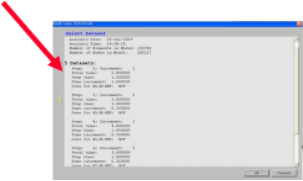

2、选择FEA的结果文件及分析步

Upper,lower分别进行一次选择,并确定相应的分析步。


四、材料选择或定义

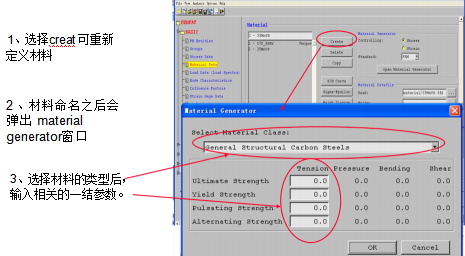

1、选择creat 可重新定义材料

2 、材料命名之后会弹出 material

generator窗口

3、选择材料的类型后,输入相关的一结参数


五、定义节点的材料

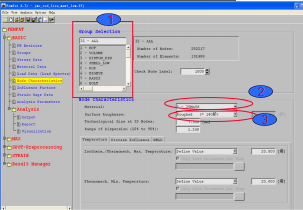

1、选择分析对象(节点组,set)

2、选择节点对应的材料。

3、选择选择零件表面粗糙程度


六、疲劳强度影响因素

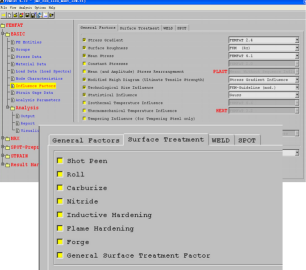

影响零件疲劳强度的因素较多,在FEMFAT里主要通过general factors 和  surface treatment 两个选项卡来完成。

General 选项里主要有应力梯度,表面粗糙系数,平均应力修正,尺寸系数,统计影响等。

Surface Treatment 里可以选择表面处理工艺的影响,如滚压,氮化等。


七、分析参数选择

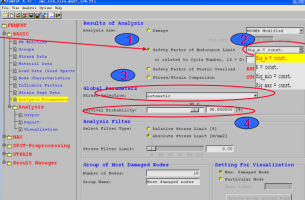

1、分析类型一般选择safety factor ,得到零件各个节点处的安全系数。

2、选择应力循环的类型,一般有R=const, Sig_m=const 两种

3、选择应力类型,如果材料定义好了,根据材料的类型自动选择。

4、选择存活率。一般是90%。


八、设置输出要求

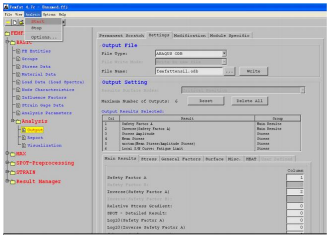

FEMFAT可以输出各种格式的结果文件。

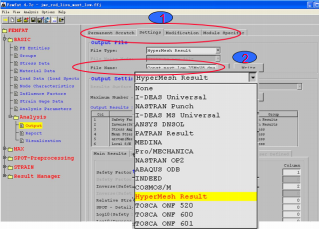

1、选择出出文件的格式. 供不同的后处理软件使用。

2、选择文件名。

输出的文件,用abaqus或是hyperviewer等工具进行后处理。


九、提交计算

各种参数设置好之后,就可以点击an alysisstart进行分析了。

点击之后,会弹出确认对话框,可对已设置的参数进行检查。


l 以上只是针对最简单的使用。具体点的理论可参看帮助方档。
