长期以来,国内CAE工业软件研发的困境是:搞软件的人不懂力学,搞力学的人不懂软件。当然这里力学只是代称,各行业都是如此。

我走访过航空、航天、中电、中材科技等多个型号单位,也和很多高校学者讨论过这些问题。学校这边很多老师有先进的算法模型,但是缺乏工业软件技术进行封装和可视化交互。型号单位这边呢,有很多复杂的仿真计算工作需求,希望能通过定制软件高效完成,以便把精力更多投入到设计上,但是国外软件接口复杂不易实现。

目前国内的通用CAE软件,研制周期漫长,前期大量集中在基础研发上,以至于软件开发了许久,但是始终在型号上用不上去。

静界有限元工作室在长期的工业软件研发中积累了大量的基础软件模块、求解器和算法。我们本身就是力学、机器学习、工业软件一起搞,并且我们大部分人是先搞的试验,后来搞仿真,最后搞的软件。还在这个过程中参与了很多型号研发、重点课题任务。

可以说是既熟悉型号的实际需求,又可以从软件层面提供解决方案。因此我们可以提供如下模式,与您共研工业软件:

1. 模式一:提供软件封装与可视化交互,集成您的算法

我们具备三维模型解析与渲染、视口 交互、基础交互、云图渲染与报告生成等基础模块,可以针对您的算法模型,开展定制化的软件开发服务。

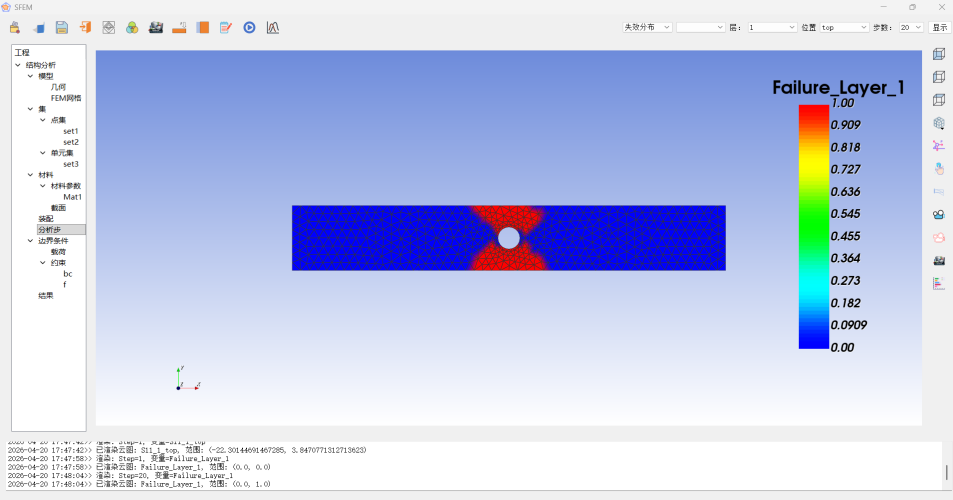

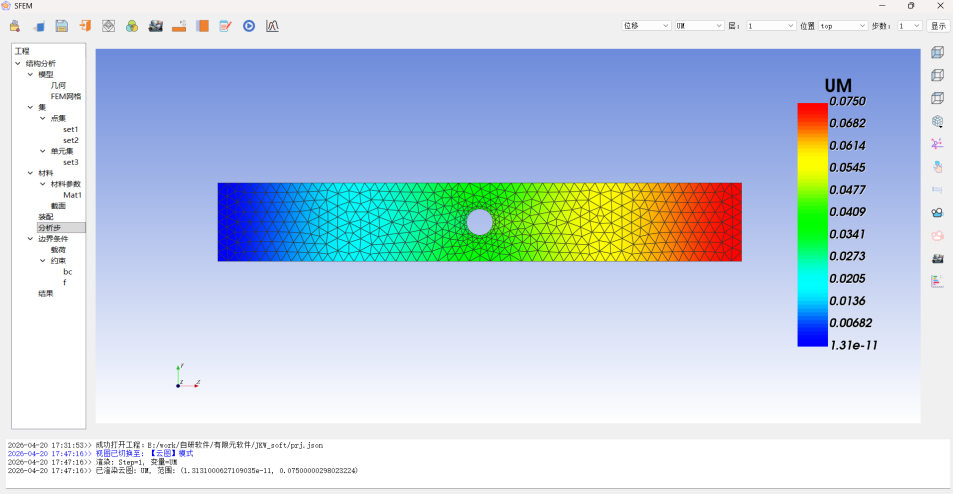

自研的复合材料有限元软件

2. 模式二:复杂仿真的实现与“傻瓜式”交互封装

针对复合材料渐进失效、疲劳、蠕变、冲击、固化变形等问题,普通工程师难以解决。我们可以将这些仿真技术与现有商用软件进行封装,让普通工程师只需要通过简单的交互操作,就可以完成这些仿真工作。

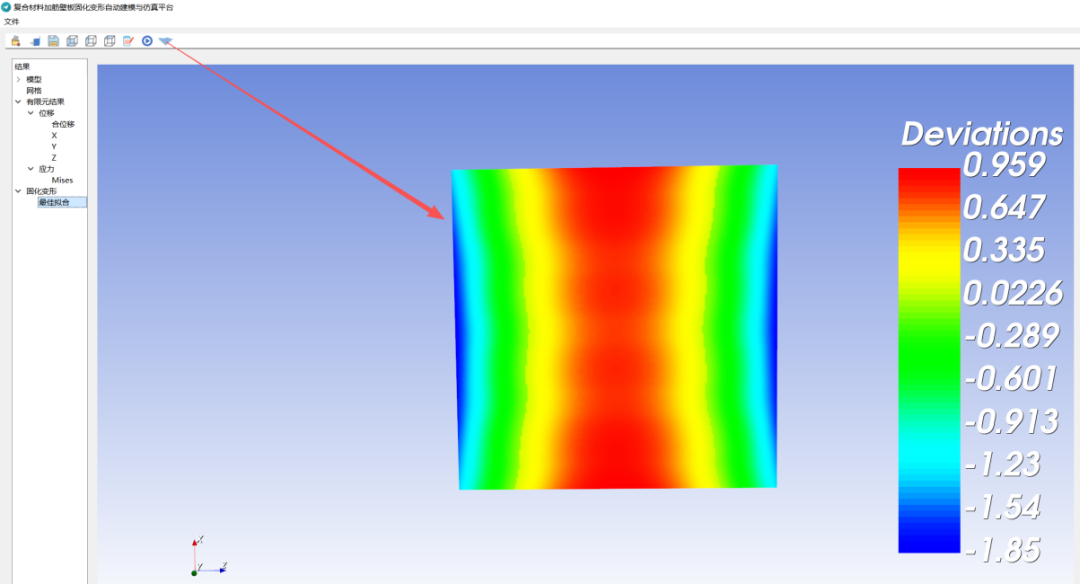

自研的复合材料壁板参数化建模与固化变形仿真平台

3. 模式三:专用领域软件定制

我们目前具备杆、梁、板、膜、壳、实体(四面体)、复材壳、传热、CFD(2d)、机翼结冰等各类求解器,机织、层合复合材料参数建模器,以及数据采集软件,可以针对专用领域开展软件定制开发。比如:

(1) 管道应力分析;

(2) 压力容器应力分析;

(3)特定结构的参数化建模与失效分析;

(4)结构静力试验数据采集与在线渲染;

(5) 复合材料力学相关软件定制。

4. 静界有限元现有软件与求解器一览

4.1 机织复合材料建模

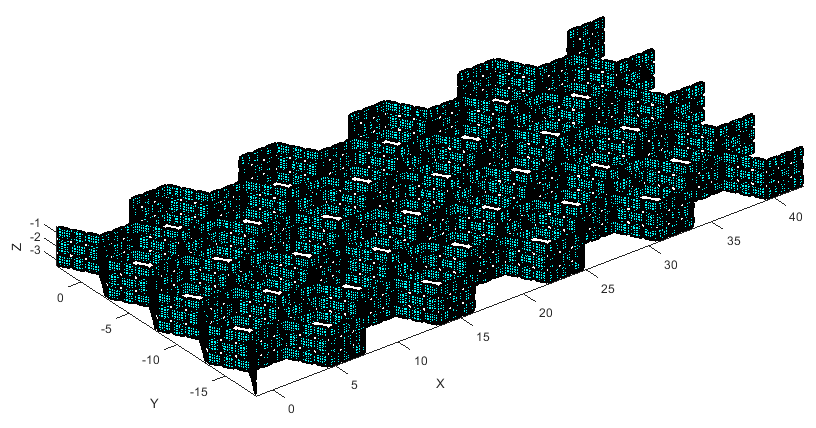

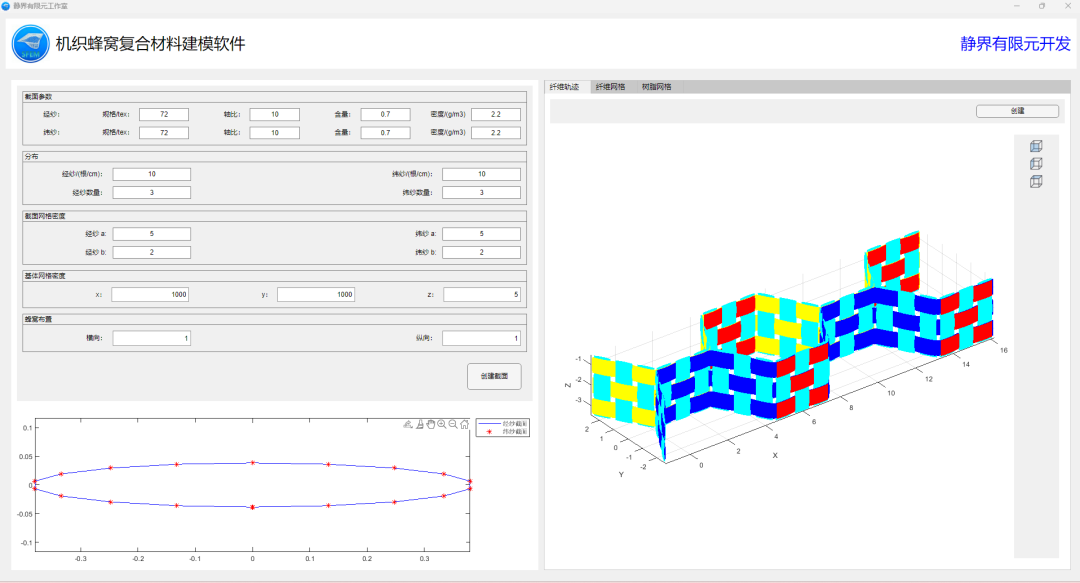

机织蜂窝复合材料建模与网格自动生成软件

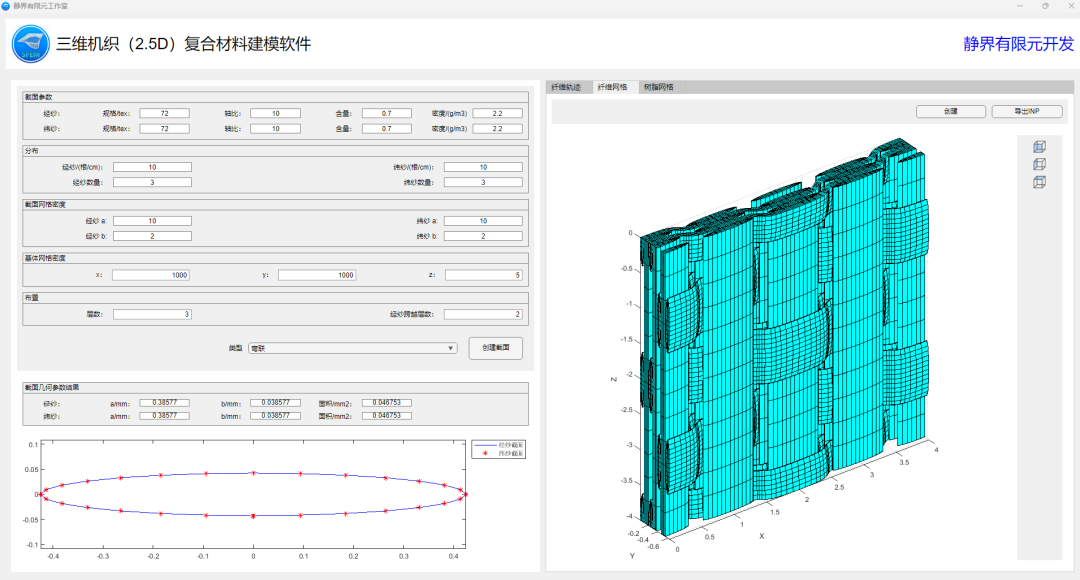

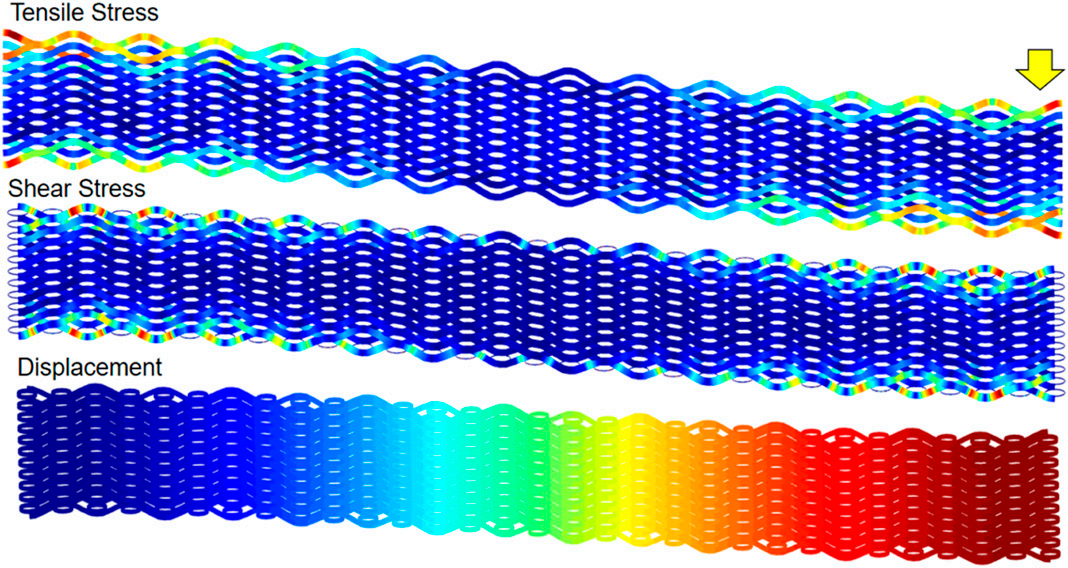

2.5D机织复合材料建模与网格自动生成软件

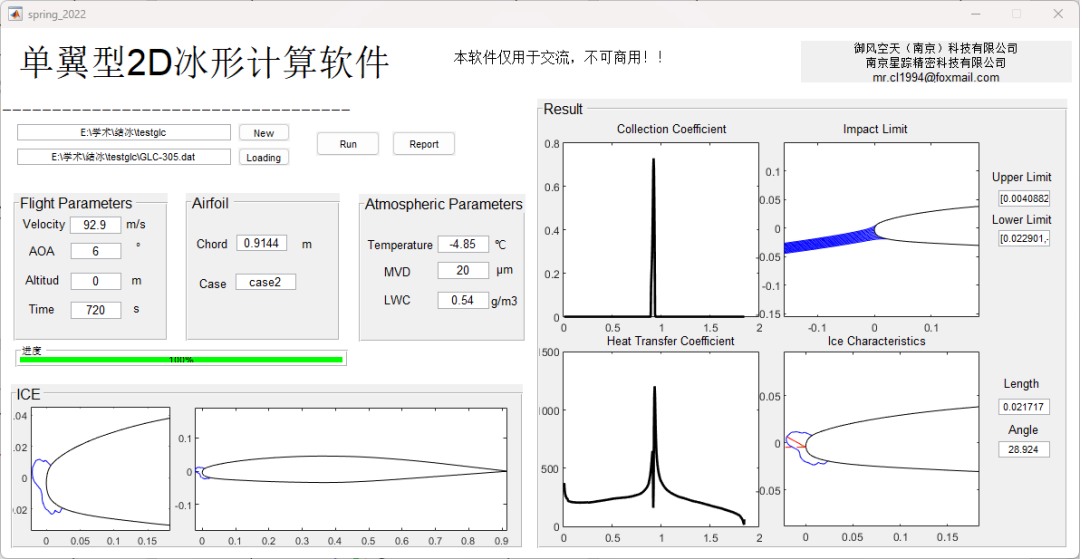

4.2 飞机结冰

可以在数十秒内完成冰形预测:

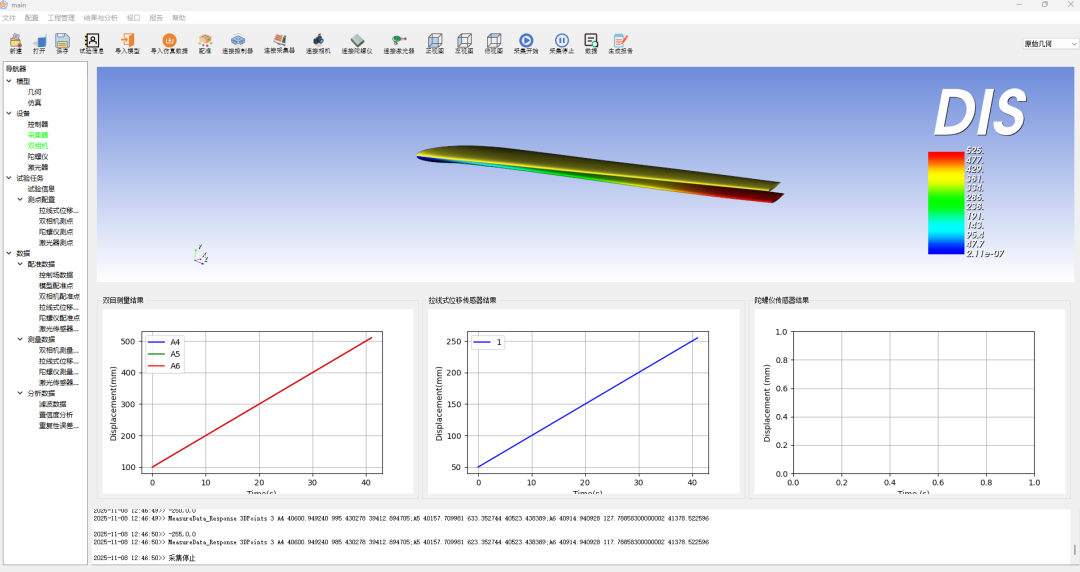

4.3 数据在线采集与渲染

可以实现多通道位移、载荷、应变、温度等多物理量数据采集,并将数据映射到三维模型上,实现实时变形可视化。

4.4 复合材料有限元软件

针对复合材料力学问题,具备网格划分、复杂交互、铺层定义、局部材料坐标系定义、变厚度与复杂铺层快速定义、渐进失效模拟、后处理功能。

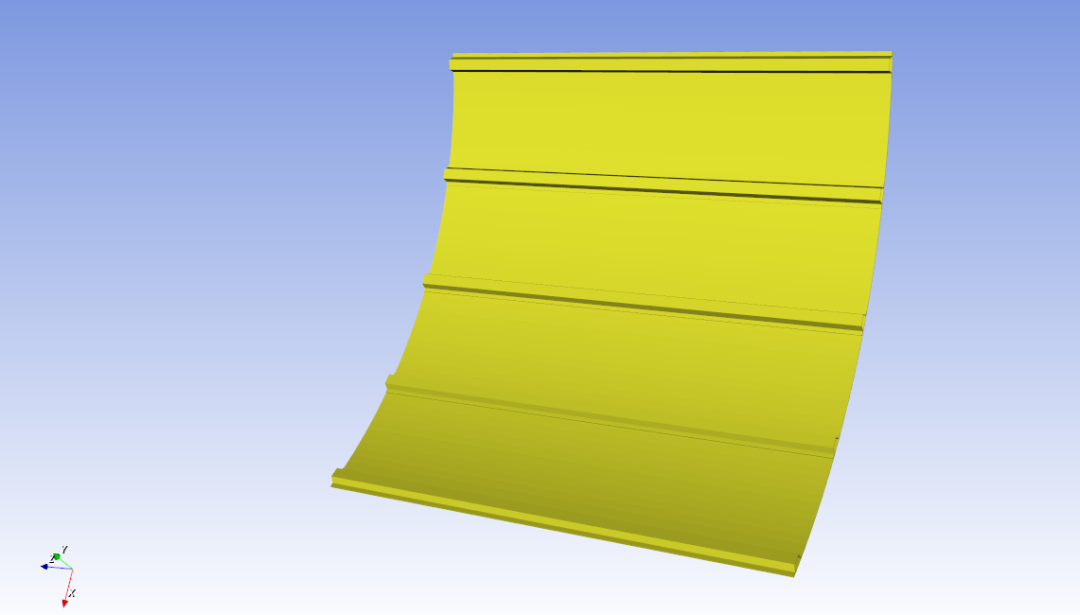

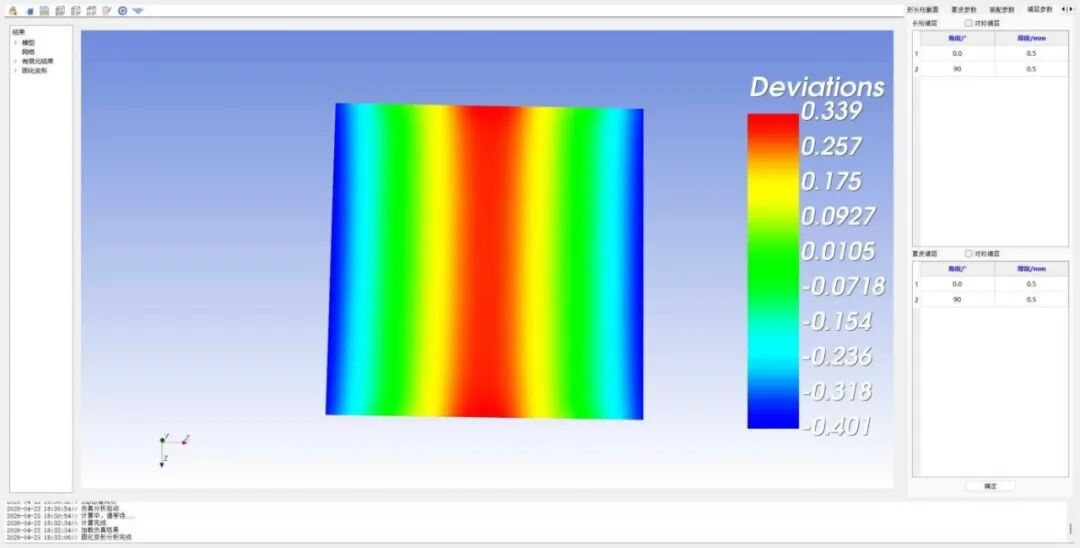

4.5 复合材料壁板固化变形软件

针对帽型长桁加筋壁板,可以参数化完成建模,内置固化变形本构,实现固化变形模拟。

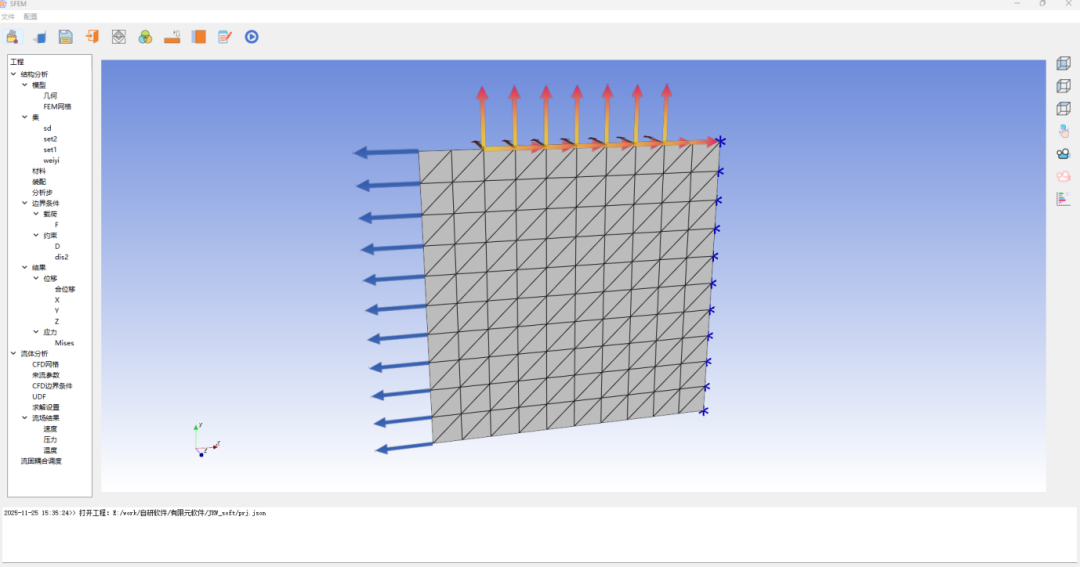

4.6 其他求解器

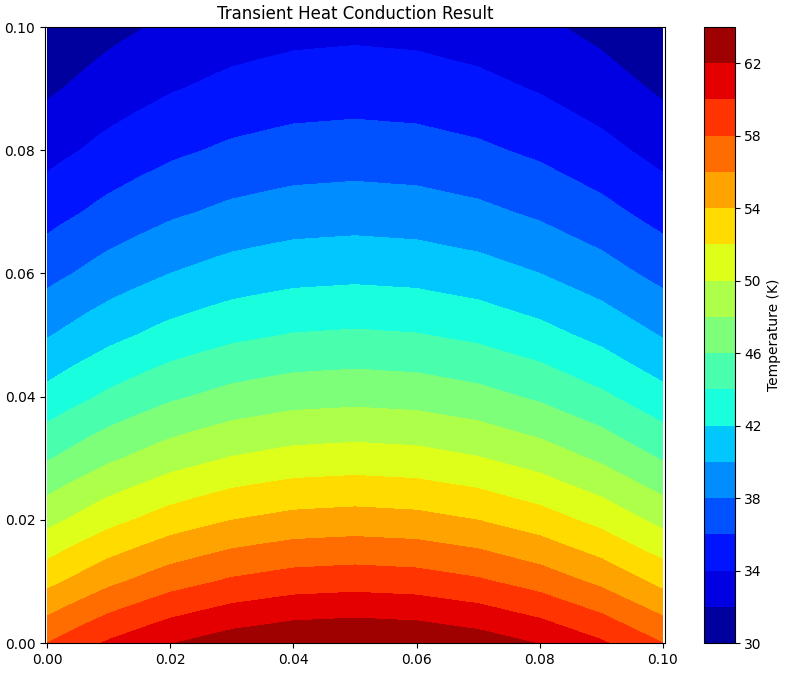

瞬态热传导求解器

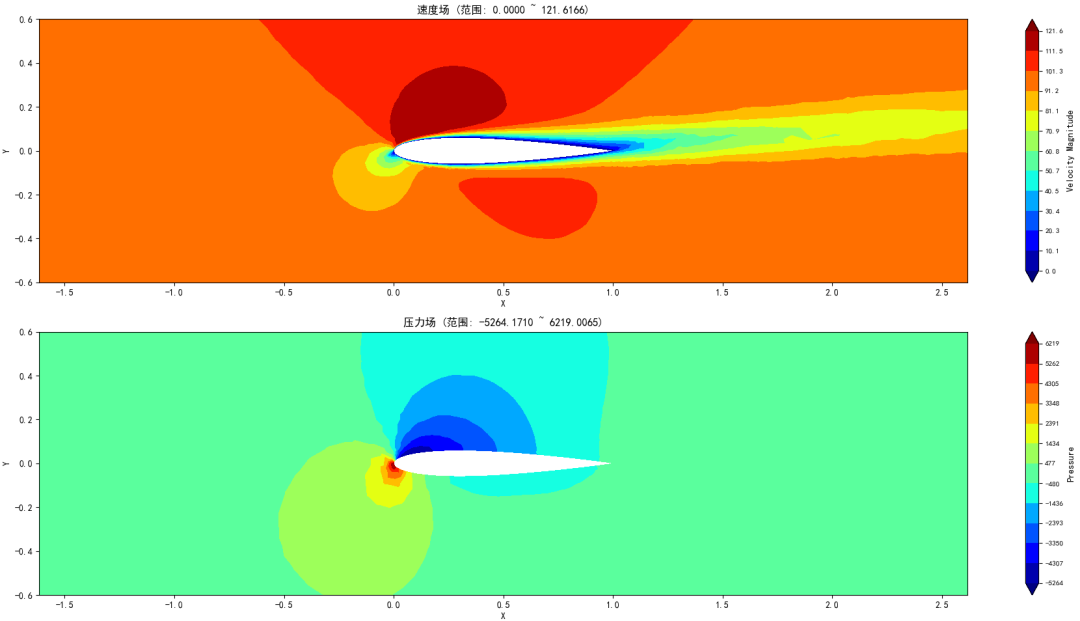

2D CFD求解器

三维梁单元求解器

4.7 其他前后处理工具

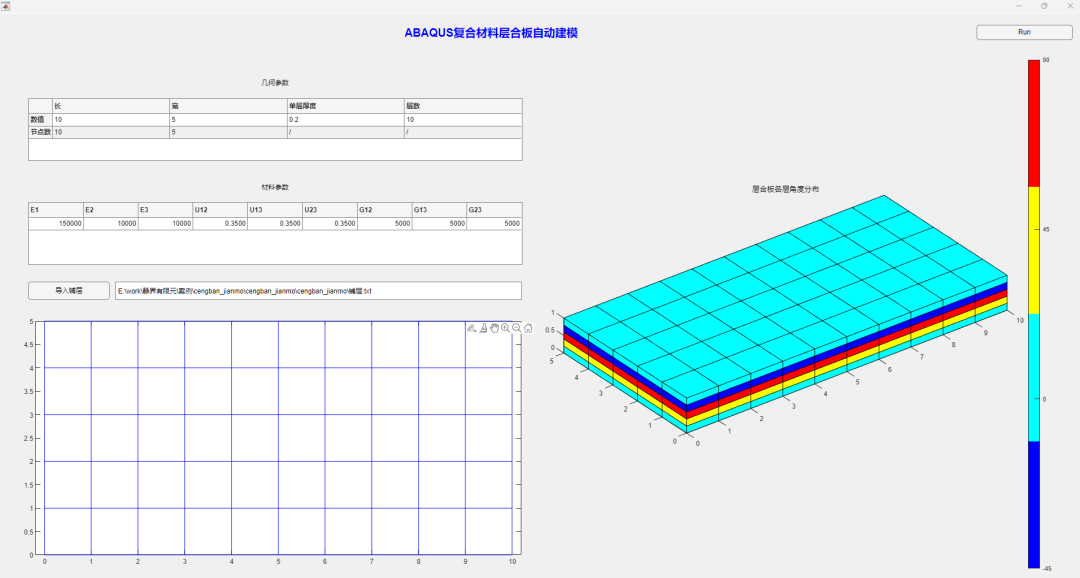

层合板实体单元自动建模

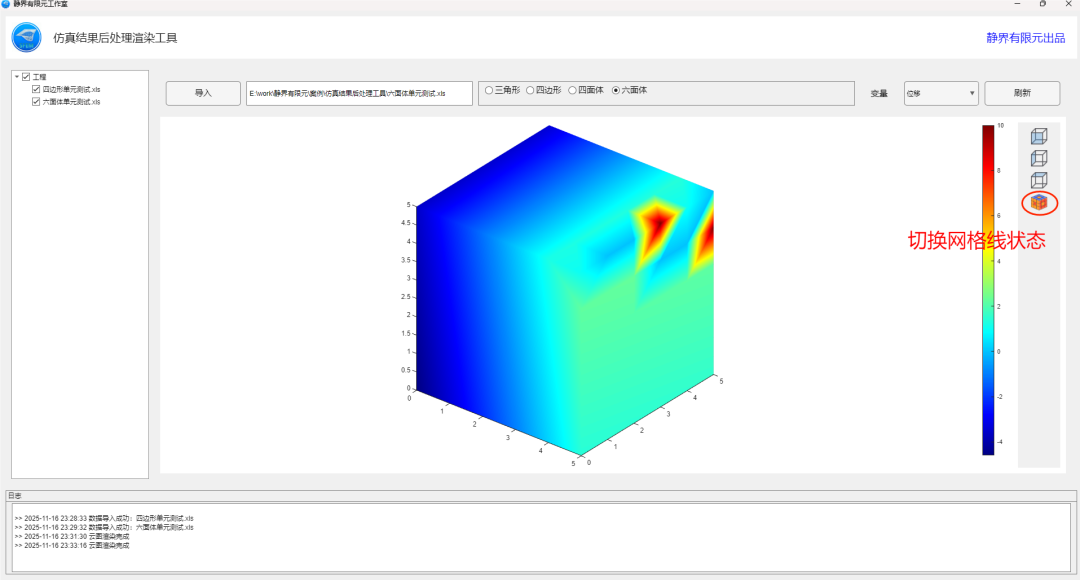

有限元结果渲染工具

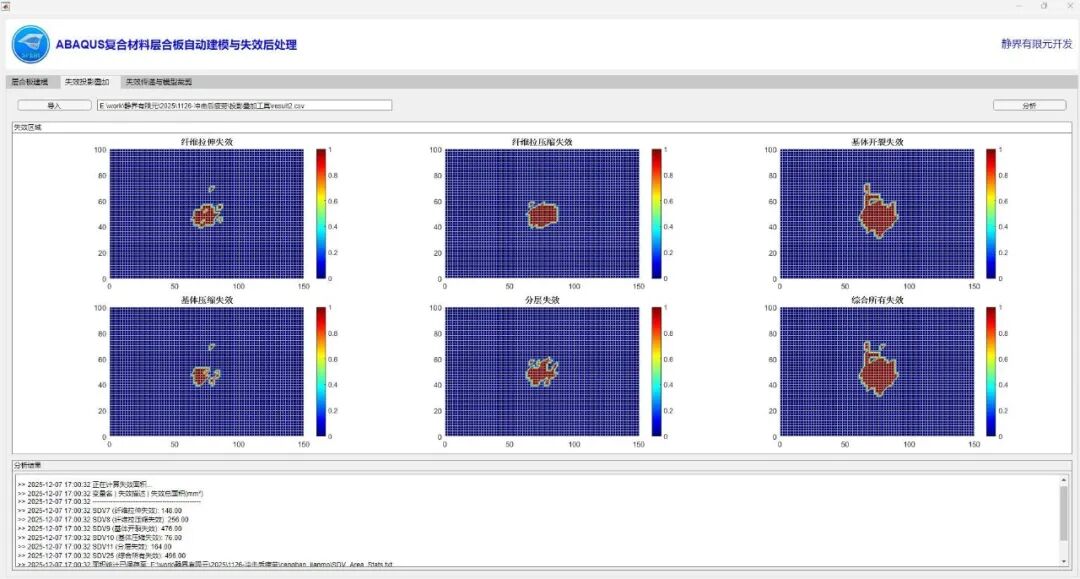

层合板冲击仿真后处理工具


来源:静界有限元
