电池包系列——前刮底工况整包试算

法规解析

Box建立

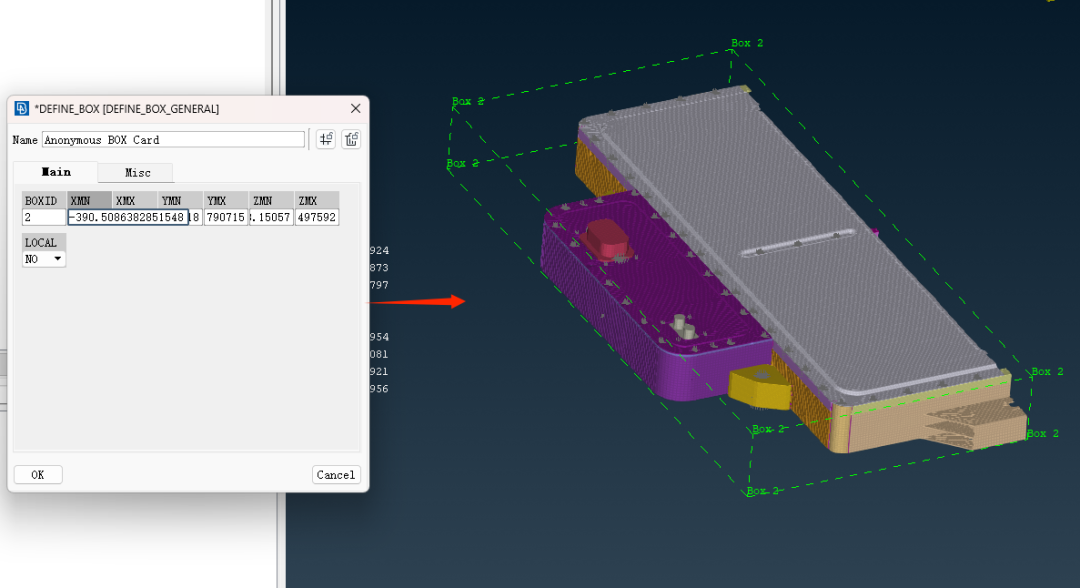

建立电池包主体的Box，方便与工装进行接触，施加初始速度等。调用Box命令，选择坐标-F1-框选电池包主体-中键确认。

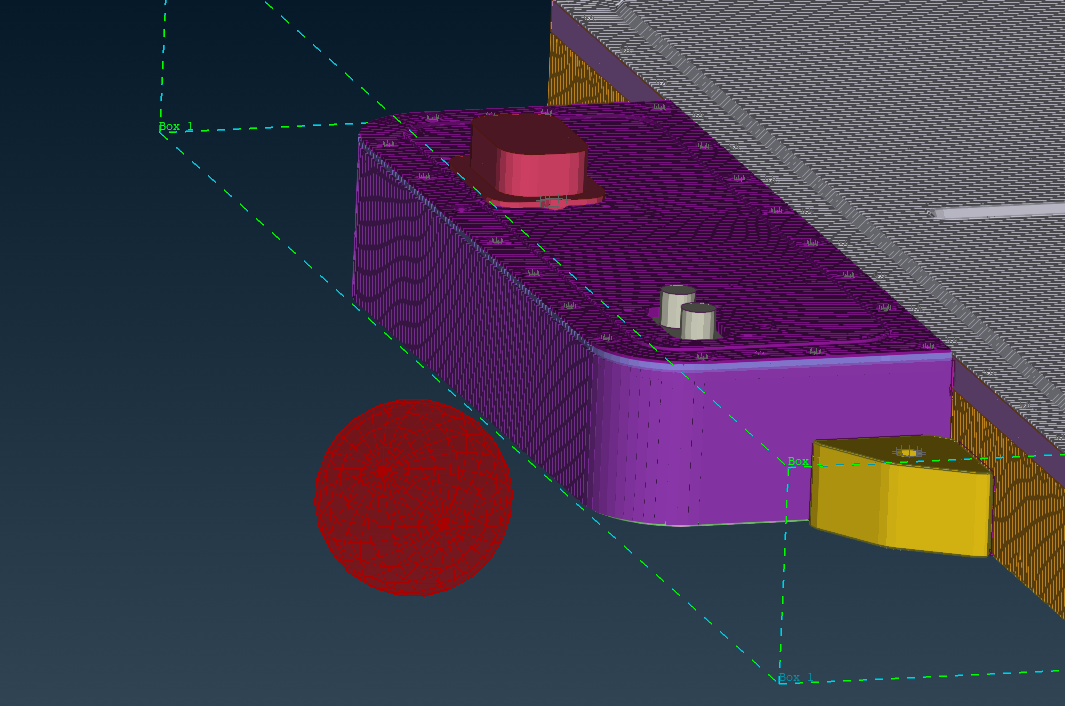

实心球工装建模

载荷及边界条件建立

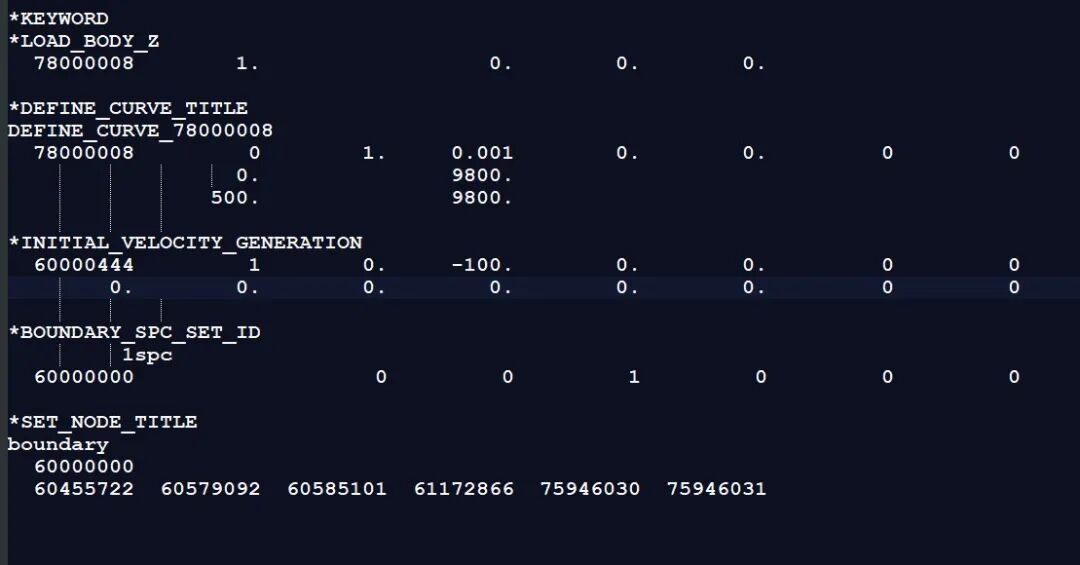

CNCAP-2024-前刮底工况，要求汽车以31km/h，沿行驶方向撞击刚性不可移动球形避障，撞击后电池包无泄露，着火或爆炸等现象，并保持连接可靠。为节约计算成本，电池包施加-X方向初速度100.0mm/s，创建重力场，约束电池包安装点Z向自由度，刚性球与电池包重叠2mm。

接触建立

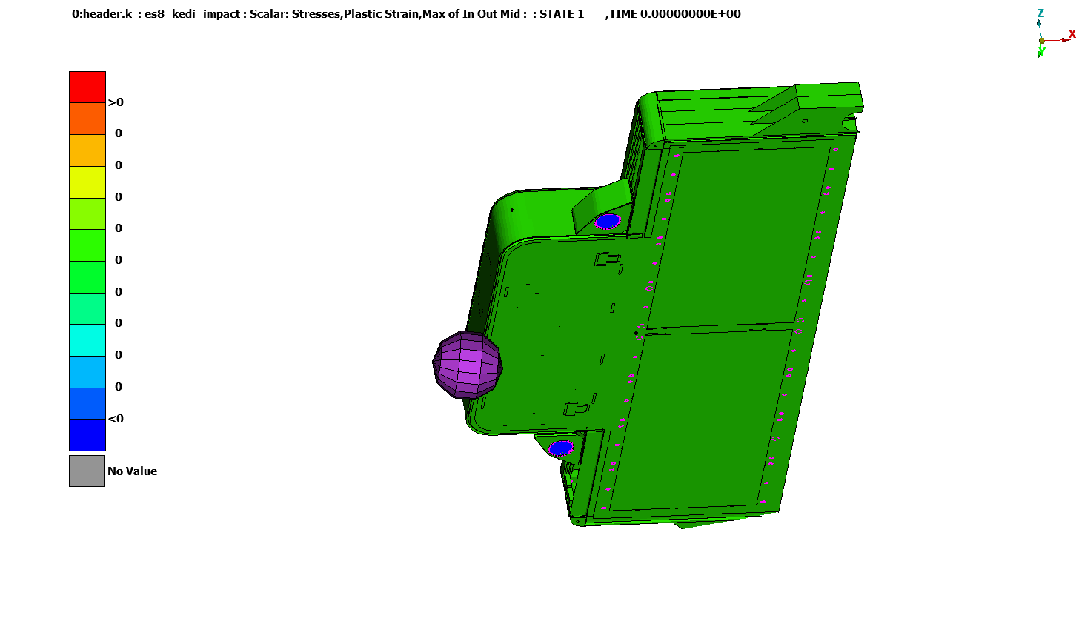

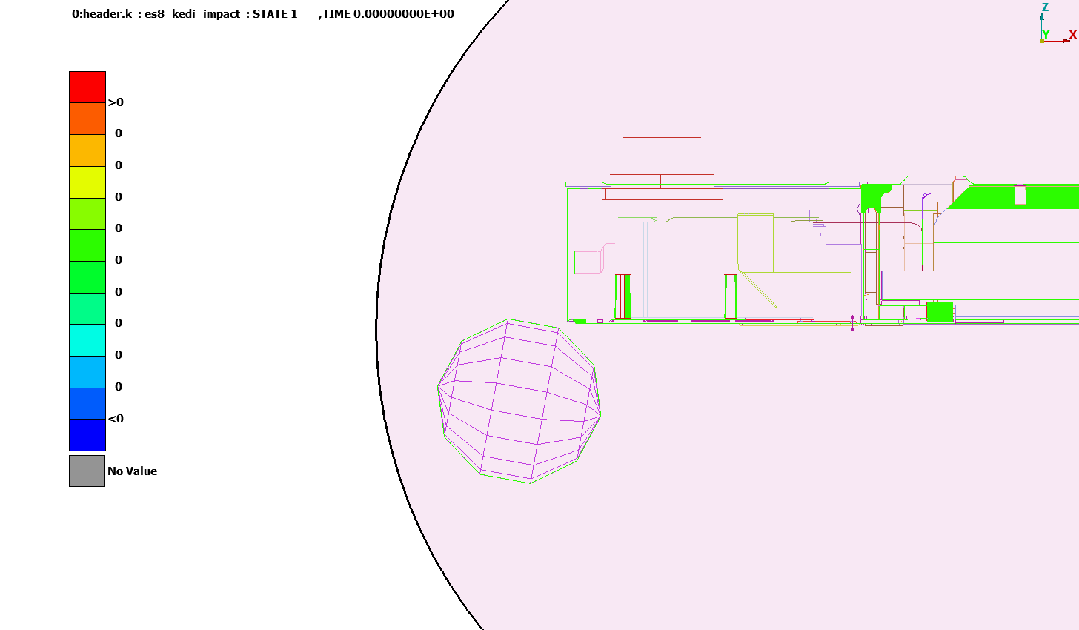

模型试算及结果后处理
