深入解读 EMC 设计核心原则与实践指南

电磁兼容性（EMC）作为电子、电器产品设计的关键环节，直接决定了产品在复杂电磁环境中的稳定运行能力、抗干扰性能及使用安全性。在电子设备日益精密、应用场景愈发复杂的当下，EMC 设计不再是后续优化的补充工作，而是贯穿产品研发全流程的核心考量。科学的 EMC 设计能够有效规避电磁干扰对产品性能的影响，减少故障发生率，同时确保产品符合相关行业标准与法规要求。本文将系统梳理 EMC 设计的核心原则与实操要点，为工程技术人员提供全面的设计参考。

1、 电子、电器产品内部的干扰来源于寄生耦合，抑制电子设备内部干扰在于抑制形成寄生耦合公共电抗的那些寄生参数。

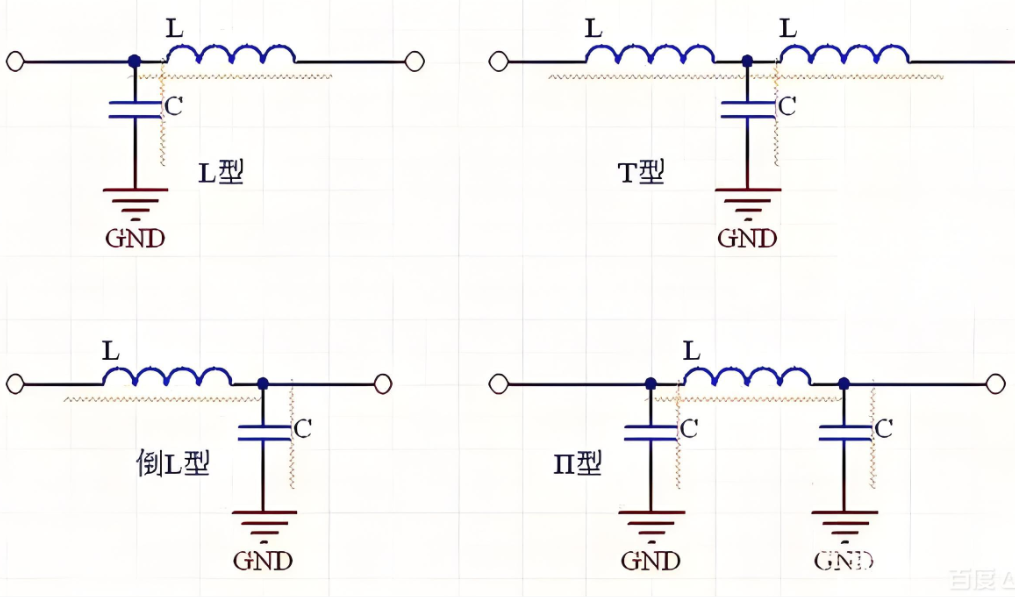

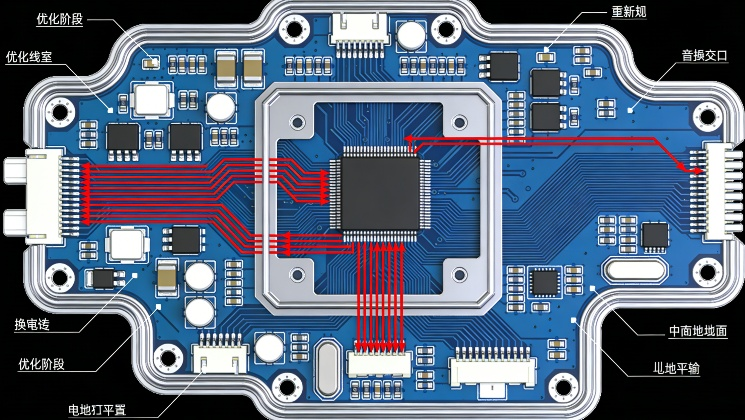

 • 在电子、电器产品的同一个电磁空间内，电路布置应遵循强、弱电分开的原则。

 • 在实际布线走向布置时，将各种工作频率的传输线分开。

 • 改良产品的设计方略，从线路布置，外壳屏蔽等方面，控制噪声传输路径的数量，由多到少。





2、 在产品设计开始时应使噪声源在保证产品或设备所固有的电气性能的前提下，控制噪声源的直接发射强度，由强到弱。

 • 选用先进的电子电气线路，去除产品不必要的附加性能，控制噪声源的数量，由多到少。

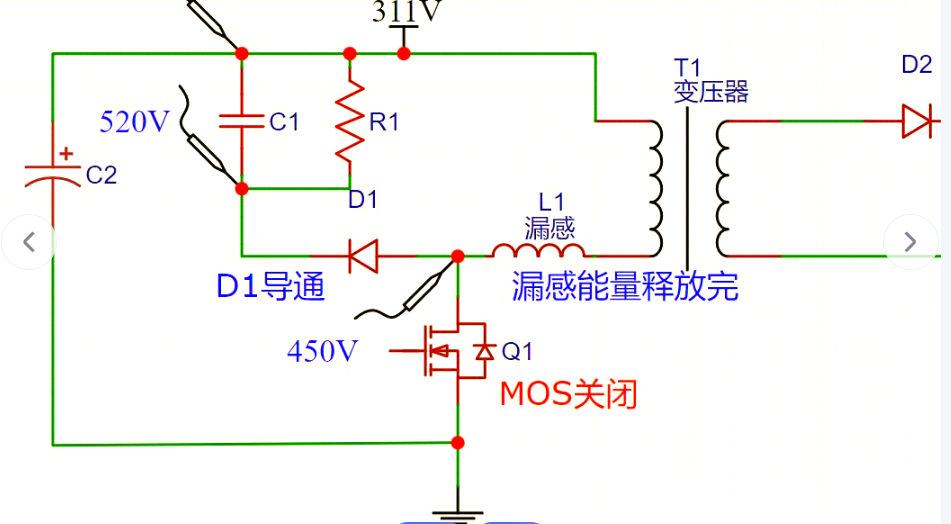

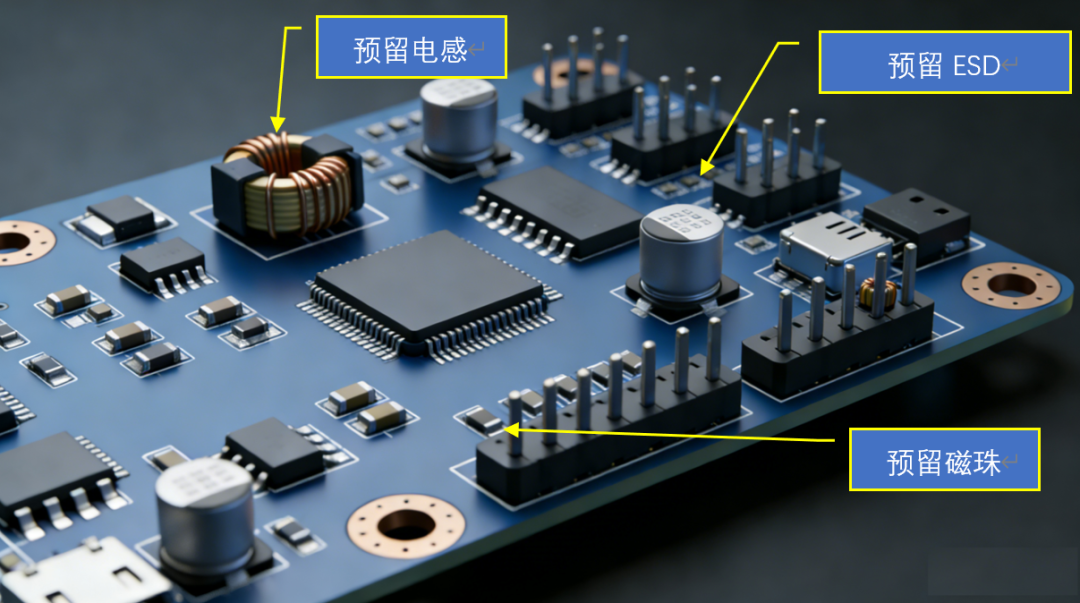

 • 同时应考虑可能发生的各种不良电磁现象，采取相应的控制措施，如在电路板上留下抑制器件的位置等。

 • 产品试制时，在产品符合电磁兼容性前提下，通过试验逐一将价格较为昂贵的元器件去除。

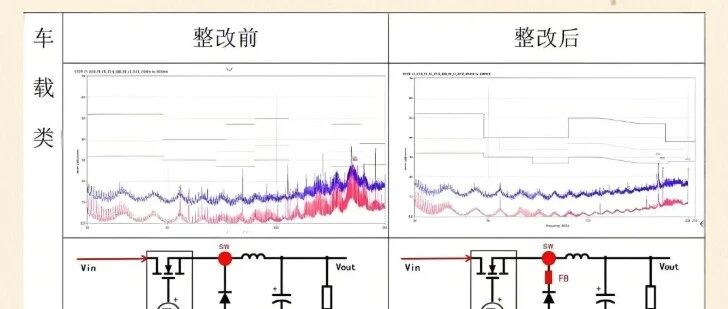

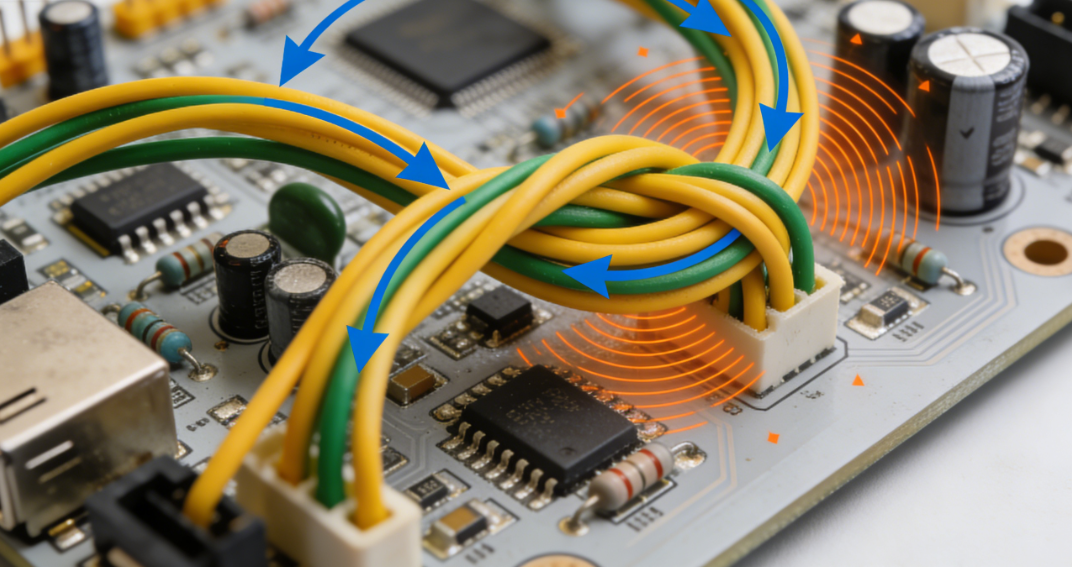

3、 产品处于强磁场中的地线不应形成闭合回路，以免感应出地环路电流而造成干扰。

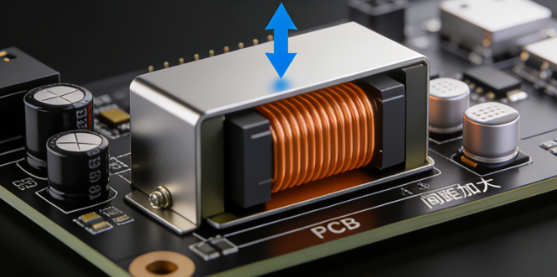

 • 产生电磁场较强的元件和对电磁场敏感的元件，在布置时，应互相垂直、远离或加以屏蔽，以防止或减小互感耦合。

4、 各级电路最好按电原理图排列布置，尽量避免使各级 电路交叉排列布置。

• 应使电原理图的各级电路自成回路。

5、 电路的电磁干扰就是电磁噪声造成的不良效应。一般来说噪声是很难消除的，但是我们可以设法降低噪声的强度，使其不致形成干扰。

 • 通常我们应优先考虑传导控制措施，在传导措施无法控制时，再行考虑采取屏蔽控制措施。

• 小范围的屏蔽效果要比大范围的屏蔽效果好。

• 要使抑制有良好的效果，往往需要同时采取几种抑制干扰措施。

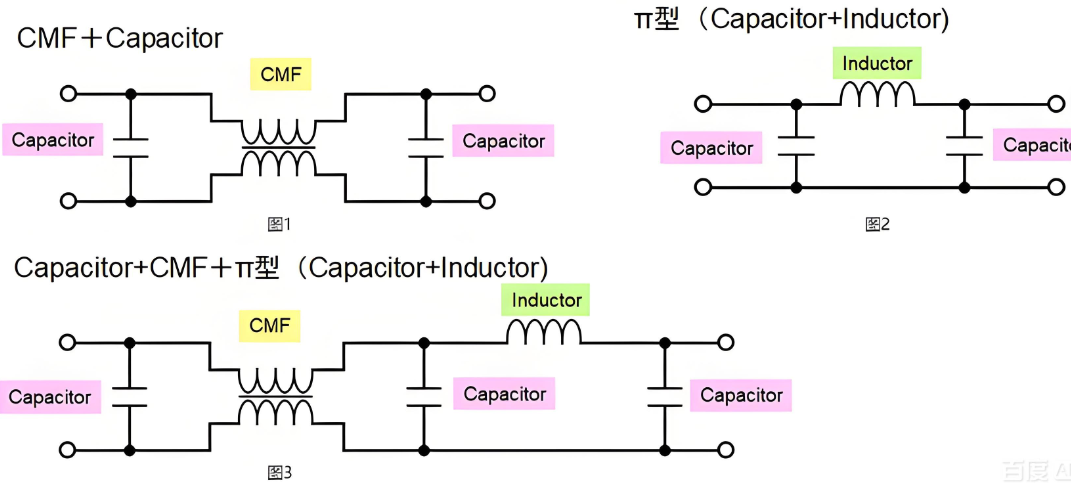

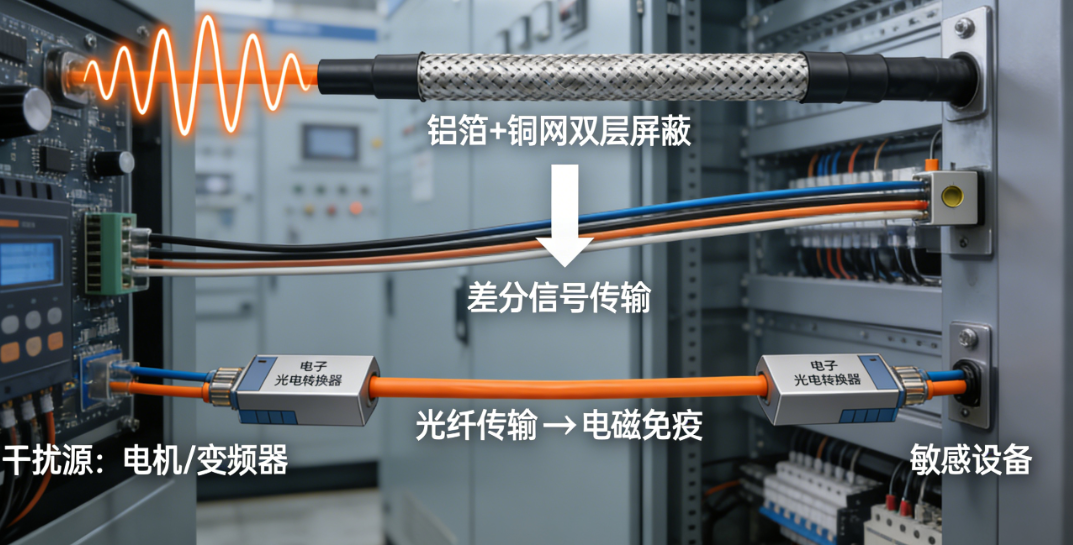

• 在干扰、抗干扰要求特别高的场合使用屏蔽电缆甚至光缆，进行电子、电器线路间信号或控制量的传输。

6、 接地的意义可以理解为一个等电位或等电位面，它是电路或系统的基准电位，但不一定是大地电位。电路接地有以下两个原因：

• 1）为了安全；

• 2）对信号电压有一个基本参考点。

• 保护地线必须在大地电位上；而信号地线根据设计要求可以是大地电位，也可以不是大地电位。但需要特别注意的是：当保护地线的电位与信号地线配合不好时，就会引起噪声。所以，接地设计有两个基本目的：

• 1）消除各电路电流流经一个公共地线阻抗时所产生的噪声电压；

• 2）避免受磁场和地电位差的影响，即不是其形成地环路。

• 如果接地方式处理得不好就会形成噪声耦合。

结语

EMC 设计是一项系统性、前瞻性的工程，其核心在于通过科学的布局规划、噪声源控制、接地优化及屏蔽防护等手段，从源头降低电磁干扰风险。上述原则既涵盖了产品设计初期的方案规划，也包括了试制阶段的优化调整，形成了全流程的 EMC 设计体系。在实际应用中，需结合产品的具体功能、使用环境及性能要求，灵活运用各项原则，必要时通过仿真模拟与试验验证持续优化设计方案。随着电子技术的不断发展，EMC 设计面临的挑战也将日益复杂，唯有坚持科学的设计理念、紧跟行业技术趋势，才能研发出兼具稳定性、可靠性与兼容性的高品质电子、电器产品，为各行各业的智能化发展提供坚实支撑。
