sale-2D网格及静水压力问题:怎么做关键字?

3月前浏览111

模型:自上倒下依次为空气、水、炸药、soil土壤

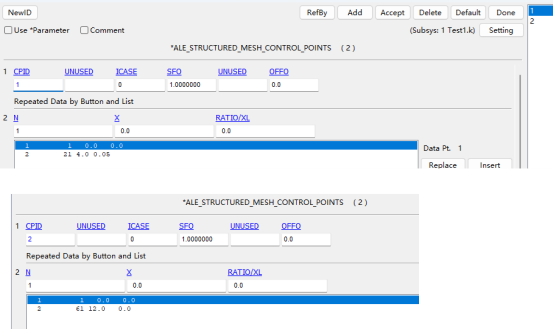

1,定义xy2组控制点

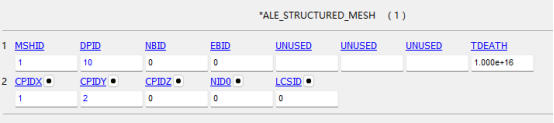

2,定义Sale网格

3,可定义Sale加密,也可不定义【加密的网格,后处理才能看到】

4,定义空气,水,炸药,土壤的材料,不需要单元。

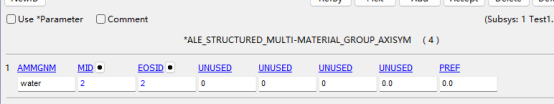

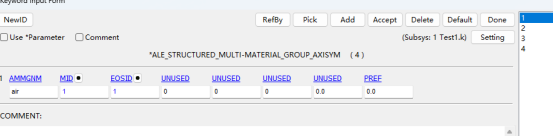

5,定义多物质组

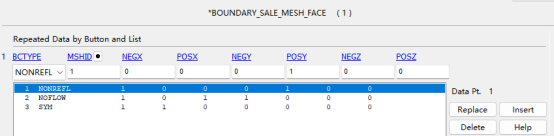

6,定义边界:无反射、对称,不流动

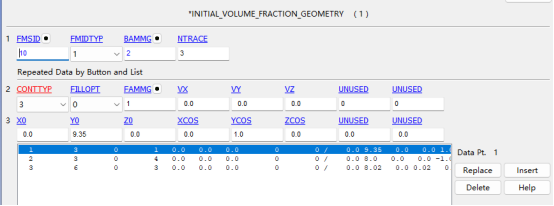

7,定义体积填充,首先将水【物质2】作为sale网格的背景物质,再在水基础上去填充空气,tnt,土壤。

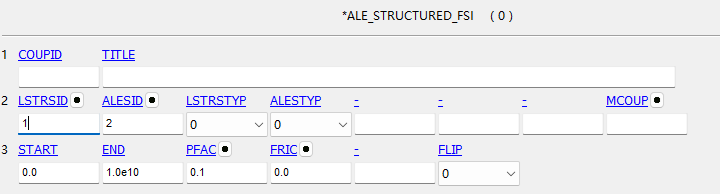

8,定义流固耦合【如果有固体的话】【本案例没有固体】

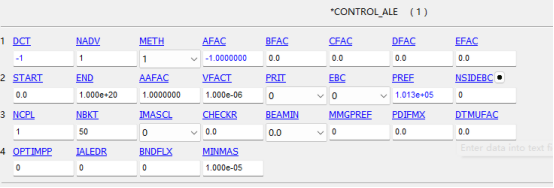

9,控制ale及环境压力

10,定义时间、时间步,单位制m-kg-s

11,定义重力曲线及矢量

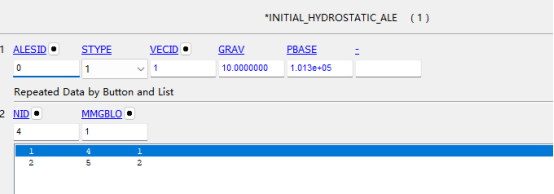

12,定义静水压力,空气及水顶部的节点,通过element tool创建新的节点sale没有节点号】

13,定义起爆点及延迟起爆
