第62夜 | 换个角度看世界：应力变换3-扭转工况下纯剪切的迷局
“原来如此！上一讲的单向拉伸我彻底懂了，那扭转（纯剪切）工况呢应力变换呢？”
地点：深夜的力学研讨室。黑板上，单向拉伸的“二次投影”推导图还未擦去。
人物：
小生：刚从单向拉伸的逻辑陷阱里爬出来，端起水杯猛灌了一口。 老师傅：又在黑板另一侧画了一个受扭转的微元体，四个边上画满了互相咬合的切应力箭头。
1. 扭转的迷局：切应力下的状态转换
小生：原来如此！上一讲的单向拉伸我彻底懂了，那扭转（纯剪切）工况呢？

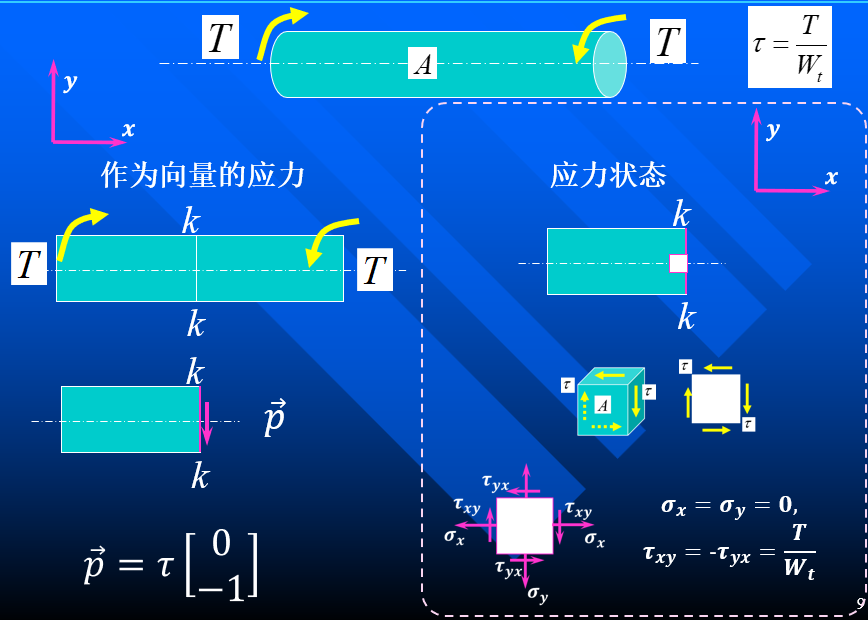

老师傅：咱们来看纯扭转的情况。 首先看横截面。给定一个横截面，它上面只受向下的切应力 。所以在这个特定面上，它的应力向量 就是一个向下的箭头，大小为 。
但在这个点处的应力状态呢？你不能只看一个面。你得围绕这个点切出一个正正方方的微元体。根据切应力互等定理，不仅横截面（垂直面）上有切应力 ，它的纵截面（水平面）上也必然有相等的切应力 来维持微元的旋转平衡。所以它的应力状态是：四个面上都有切应力、没有任何正应力的“纯剪切状态”。
小生：哦！应力向量只是横截面上那“一瓢水”（一个向下的箭头），而应力状态是微元体四个面上的“大海”（切应力环绕）！

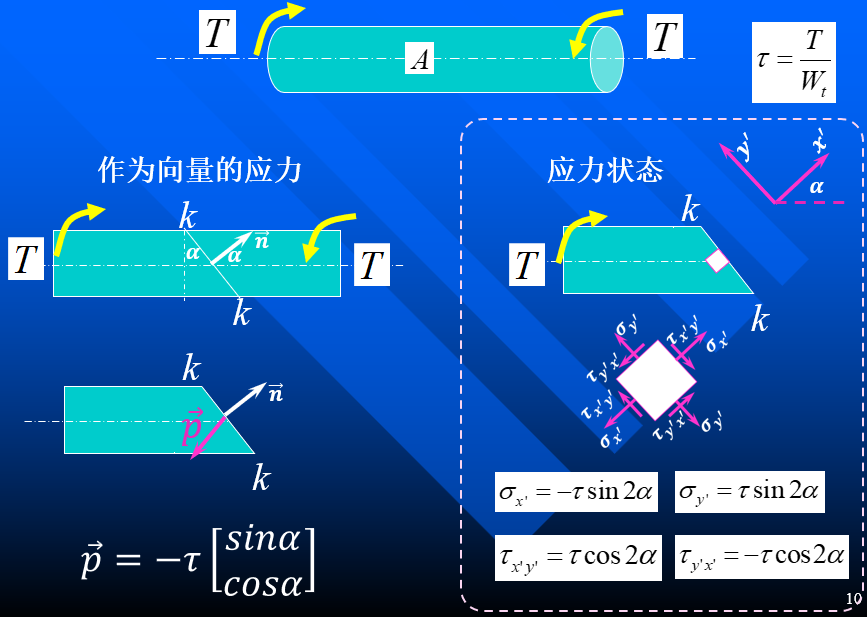

老师傅：比喻得很好！但是，如果我们在纯扭转的微元上，切一个倾斜角为 的斜截面呢？ 此时，这个斜截面上的应力向量 ，和我们围绕斜面方向重新切出微元的应力状态分量 ( ) 又是怎么区别的？
小生：这我就彻底懵了……扭转微元的水平面和垂直面上都有切应力，全乱套了。这斜面上的应力向量和应力状态分量，到底该怎么算？
2. 硬核推导：同源不同宗的数学表达

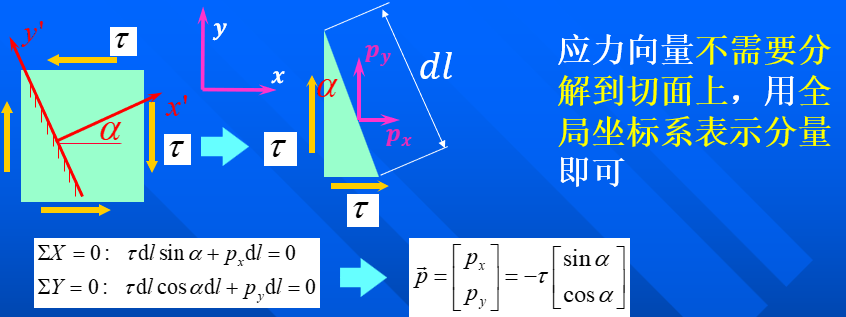

老师傅：遇事不决，微元平衡。咱们来看这张推导图。 切出一个带斜角 （长度为 ）的微元。左侧垂直面有切应力 ，下侧水平面也有切应力 。
【第一步：求 Traction Stress（应力向量 ）】应力向量是个纯粹的向量，我们把它分解到全局固定坐标系（水平 ，竖直 ）中，设为 和 。 我们列 和 方向的平衡方程（不需要分解到斜面上，用全局坐标系即可）：
所以，斜面上的应力向量是 。 你看，这里只出现了一次 和 。这证明了 确确实实是一个标准的向量！

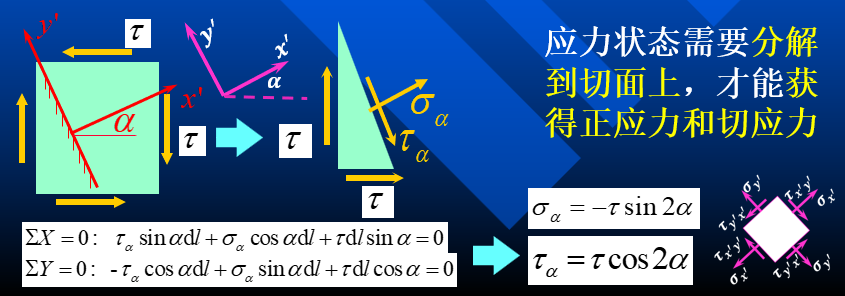

【第二步：求 Stress State（应力状态分量 ）】应力状态需要看的是截面本身的感受。所以我们必须把坐标系旋转到斜面的法向和切向。 同样是这个微元，我们列平衡方程，但这次我们把力分解到法向（产生 ）和切向（产生 ）：
解这个方程组，得到：
你看，二倍角（本质上是两个三角函数的乘积）又出现了！
老师傅总结：
应力向量（Traction Stress）：站在上帝视角（全局坐标系），看这个面受到的绝对空间力。它是向量（一阶张量）。 应力状态（Stress State）：站在斜面自己的视角（局部坐标系），看自己被拉扯和剪切的程度。它是二阶张量。
3. 尾声：通向张量的大门
小生：师傅，我彻底开窍了！应力向量是“客观存在的一刀”，而应力状态是“不同角度体会到的疼”。 可是师傅，既然应力向量是一个客观存在的向量，那它和应力状态之间，有没有一种更直接的数学联系？比如，如果我已知了一点处的应力状态矩阵，能不能不用画微元、不用列平衡方程，直接用一个公式就算出任意角度斜面上的应力向量？
老师傅：哈哈，你终于问到了材料力学通向弹性力学的终极钥匙。这把钥匙，叫做柯西应力公式（Cauchy Stress Formula）。不过今晚夜色已深，这二阶张量与向量的乘法魔法，咱们下一夜再慢慢道来。
