电压跌落测试标准与方法解析

5月前浏览544

电压跌落试验(DIP)是电磁兼容性(EMC)测试中的一项重要内容,旨在评估电气和电子设备在电源电压突然下降时的性能稳定性和适应性。以下是对电压跌落试验(DIP)的详细解析:


01


试验目的


电压跌落试验的主要目的是模拟电网电压突然下降的情况,以评估设备对电源电压跌落的抵抗能力。通过该试验,可以了解设备在电压跌落过程中的行为表现,为产品的设计和改进提供重要参考。


02


试验标准与规范


EMS测试是评估电子产品对电磁干扰的敏感程度的重要指标。在EMS测试中,DIP(电压跌落)测试是其中之一。DIP测试主要模拟电源系统瞬时电压下降的现象,用于评估设备在电压波动下的性能。


DIP测试的标准主要模拟电源系统瞬时电压下降的现象,用于评估设备在电压波动下的性能。

DIP测试的标准主要参考国际电工委员会(IEC)和国际标准化组织(ISO)的相关规定。具体测试标准如下:

1、IEC 61000-4-11:电磁兼容性(EMC)-第4-11部分:电压跌落和短时中断抗扰度试验。该标准规定了电压跌落和短时中断测试的方法和验收准则。

2、GB/T 17626.11-2008:电磁兼容性(EMC)-第11部分:电压跌落和短时中断抗扰度试验。这是我国针对电磁兼容性测试的标准,等同采用IEC 61000-4-11。

3、GB/T 1865-2009:电气照明和类似设备的电磁兼容性。该标准规定了电压跌落和短时中断抗扰度试验的要求和试验方法。

在进行DIP测试时,需要根据以上标准规定的试验方法和验收准则对产品进行测试。测试设备应具备相应测试能力,如电压跌落发生器、示波器等。通过DIP测试的产品表明其在电压波动环境下具有较好的抗干扰性能。


03


试验条件


电压等级:试验电压等级通常根据设备的额定输入电压和市场需求进行设定。常见的电压等级包括额定电压的0%(即完全断电)和最高及最低额定电压的70%等。

持续时间:电压跌落的持续时间也是试验的重要参数之一。持续时间的长短取决于设备的特性和市场需求。一般来说,持续时间可以从几毫秒到几秒不等。

跌落深度:跌落深度是指电压跌落到额定电压以下的部分。跌落深度的大小直接影响设备对电压跌落的抵抗能力。


04


试验方法


电压跌落试验的主要目的是模拟电网电压突然下降的情况,以评估设备对电源电压跌落的抵抗能力。通过该试验,可以了解设备在电压跌落过程中的行为表现,为产品的设计和改进提供重要参考。

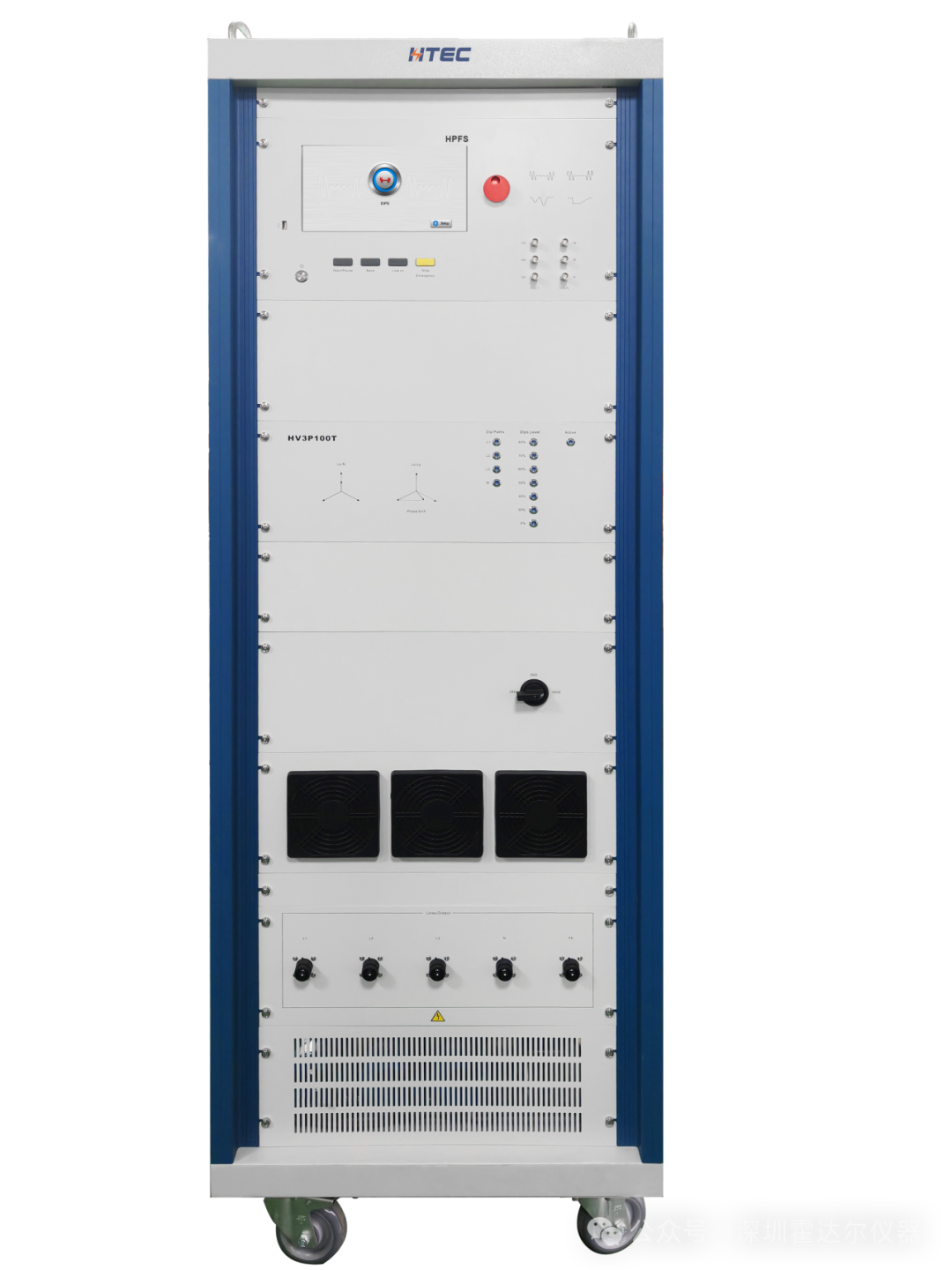

电压跌落试验通常使用专门的测试设备,如抽头自耦变压器和抗扰度测试系统等。试验过程中,测试设备会模拟不同长度和严重性的电压跌落情况,并记录设备的响应情况。


05


试验等级


‌IEC 61000-4-11标准规定了电压暂降、短时中断和电压变化的抗扰度测试方法和等级范围。‌ 该标准适用于额定输入电流每相不超过16A、连接到50Hz/60Hz交流电网的电气和电子设备‌12。

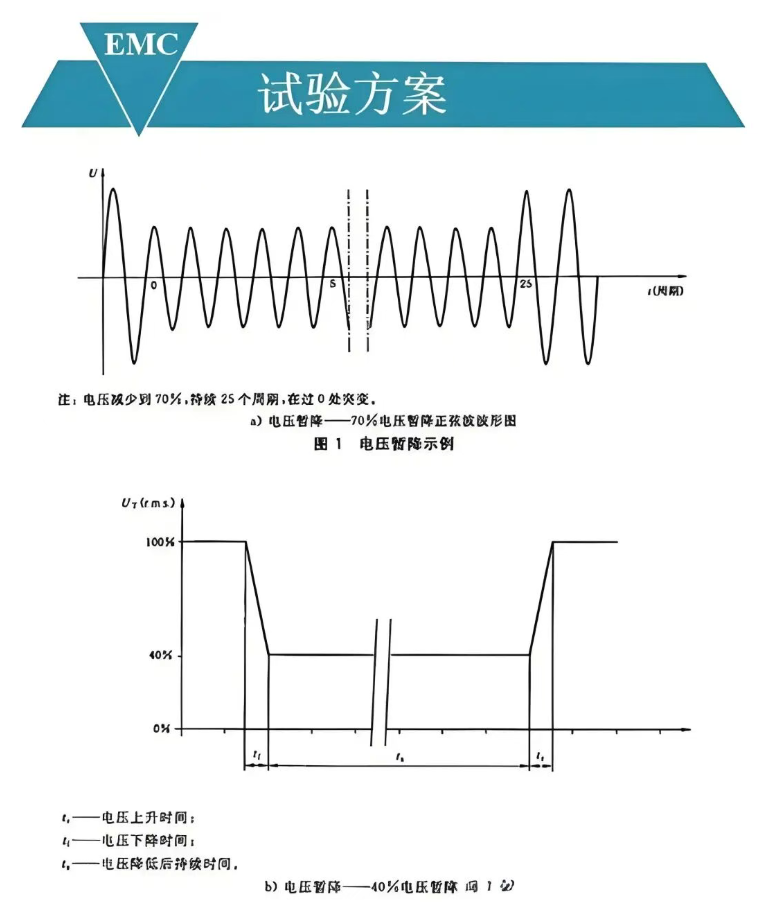

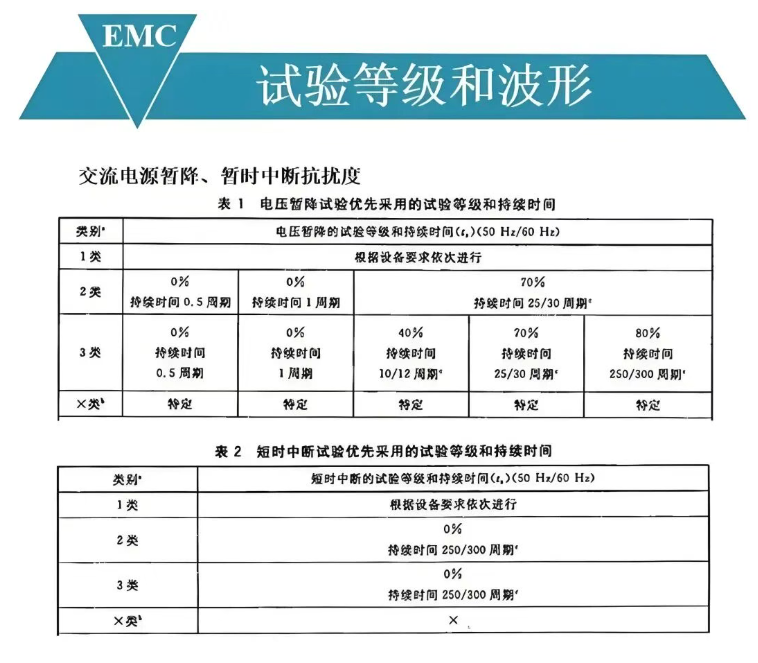

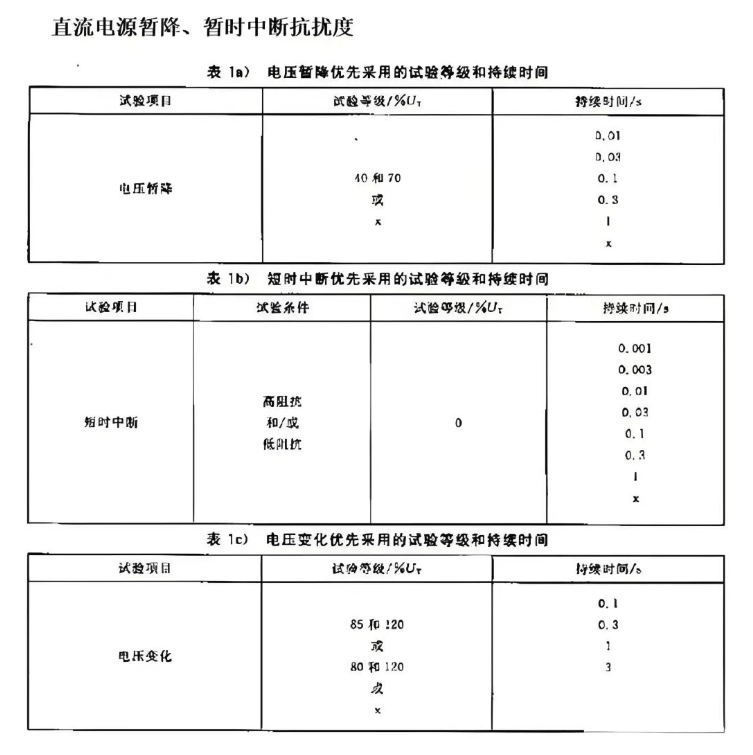

根据IEC 61000-4-11标准,电压暂降的测试等级以%UT(暂降后剩余电压为参考电压的百分比)表示,常见的测试等级包括0%、40%、70%、80%等。短时中断一般指电源完全中断达250个周期(50Hz)或300个周期(60Hz)。电压变化通常指突变到70%后维持一个周期,再经过25/30个周期后恢复到参考电压的情况‌24。

IEC 61000-4-11标准的测试等级范围包括但不限于以下几种情况:




‌电压暂降‌:测试电压在短时间内下降,常见的测试等级有0%、40%、70%、80%等‌。

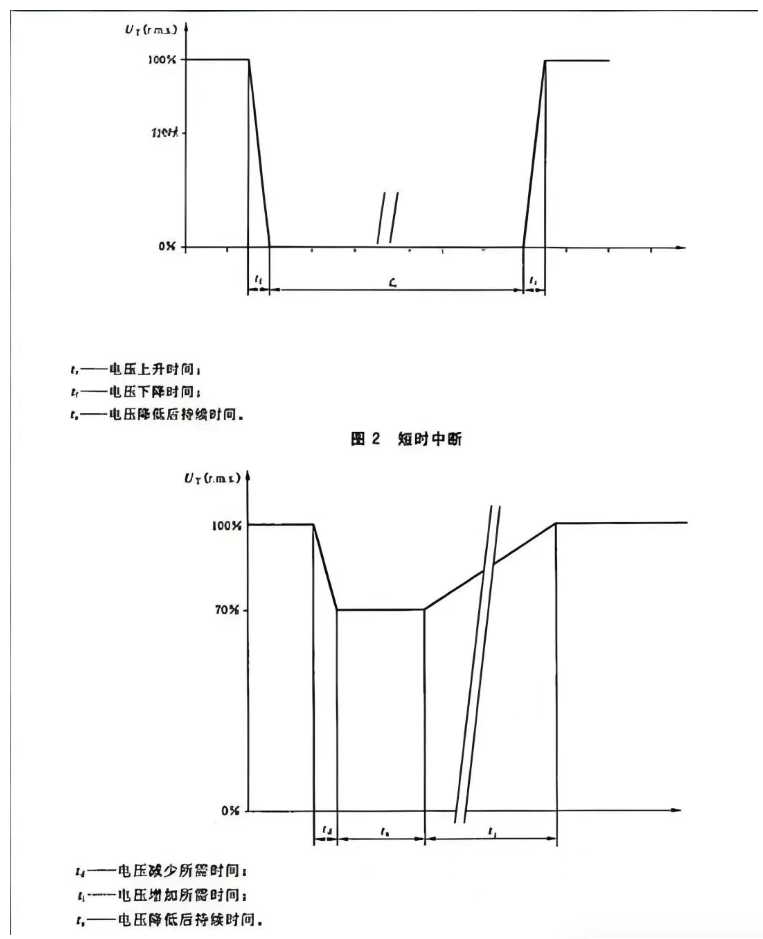

‌短时中断‌:电源完全中断一段时间,通常为250个周期(50Hz)或300个周期(60Hz)‌。

‌电压变化‌:电压在短时间内变化,例如突变到70%后维持一个周期,再恢复到参考电压‌。

这些测试等级的范围和具体要求旨在评估电气和电子设备在电压暂降、短时中断和电压变化情况下的抗扰度性能‌。


06


性能评判标准


性能评判标准通常包括设备在电压跌落过程中的稳定性、恢复能力、故障率等指标。具体来说:

稳定性:设备在电压跌落过程中应能够保持稳定工作,不出现异常现象或故障。

恢复能力:电压恢复后,设备应能够迅速恢复正常工作状态,且性能不受影响。

故障率:在电压跌落试验中,设备的故障率应低于一定的阈值,以确保产品的可靠性和安全性。


07


试验意义与应用


意义:电压跌落试验是评估设备在电源电压突然下降时的性能稳定性的重要手段。通过该试验,可以了解设备对电源电压变化的适应性和稳定性,为产品的设计和改进提供重要参考。

应用:电压跌落试验广泛应用于各类电气和电子设备的生产和研发过程中。通过该试验,可以确保设备在电源电压跌落时能够正常工作或至少不会受到严重损害,从而提高产品的可靠性和安全性。

综上所述,电压跌落试验(DIP)是电磁兼容性测试中的一项重要内容。通过该试验,可以评估设备在电源电压突然下降时的性能稳定性和适应性,为产品的设计和改进提供重要参考。同时,该试验也是确保产品可靠性和安全性的重要手段之一。
