导读：2026 年以来，江苏响水月港大桥拱梁塌落、青海尖扎黄河特大桥垮塌等重大事故接连发生，无数工程悲剧的根源，都指向隐蔽裂纹萌生、扩展直至失稳断裂这一被忽视的致命链条。传统强度校核已无法应对复杂构件的裂尖奇异场，而断裂力学正从实验室走向工程一线，应力强度因子 K、能量释放率 G、J 积分成为结构安全的核心判据。伴随 XFEM 扩展有限元、奇异单元网格、多尺度损伤模拟等技术快速迭代，精准量化裂纹风险、提前预警失效成为可能。

本文以有限宽板含双边裂纹为典型算例，系统开展不同载荷、板宽、板长下应力强度因子的理论与数值对比研究，为工程断裂评估、仿真建模与安全设计提供可直接复用的方法与数据支撑。

01

问题描述

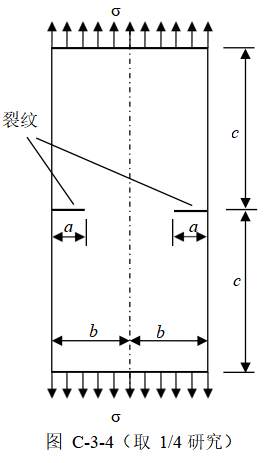

断裂试样参数：弹性模量E=210GPa，泊松比n=0.3。

应力强度因子的理论解：

（1）计算不同载荷下的应力强度因子的数值解和理论解，列表给出各种情况的数值解和理论解，并画比较图。厚度t=1mm，a=5mm,b=80mm,c=200mm，=25MPa,26MPa,27MPa,28MPa,29MPa

（2）计算不同板宽时应力强度因子的数值解和理论解，列表给出各种情况的数值解和理论解，并画比较图。载荷=10MPa，a=11mm,c=200mm。每个人都计算b/a=4、4.2、4.4、4.6、4.8时的应力强度因子。

（3）计算不同板长时应力强度因子的数值解和理论解，列表给出各种情况的数值解和理论解，并画比较图。载荷=10MPa，a=6mm,b=76mm。每个人都计算c/b=2.2、2.4、2.6、2.8、3时的应力强度因子。

02

不同载荷下应力强度因子的计算





2.1数值计算

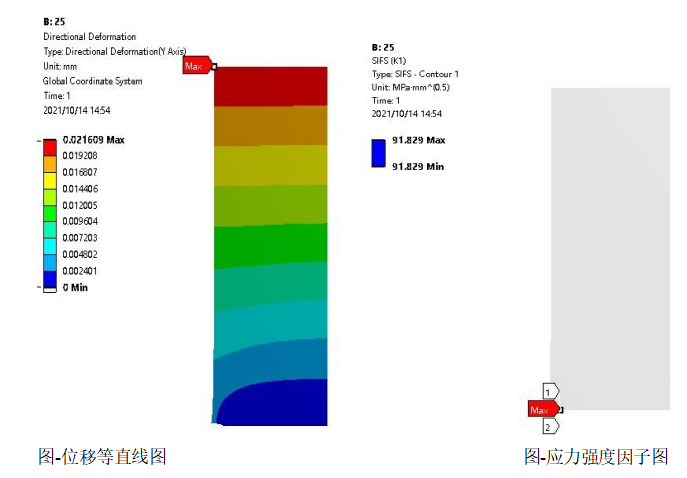

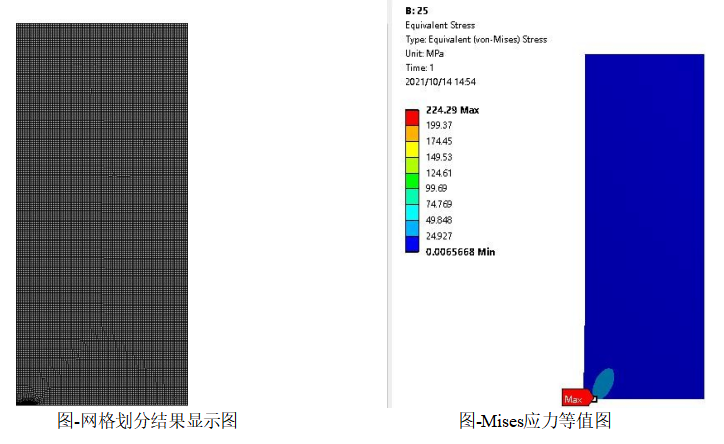

当=25Mpa时：

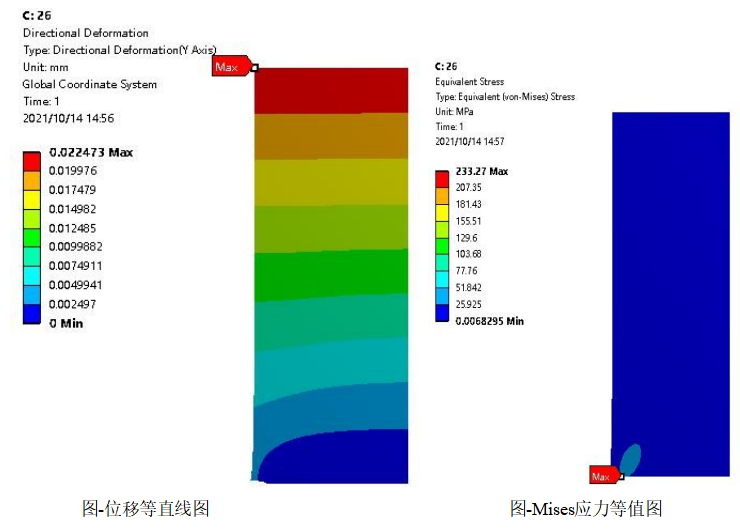

当=26Mpa时：

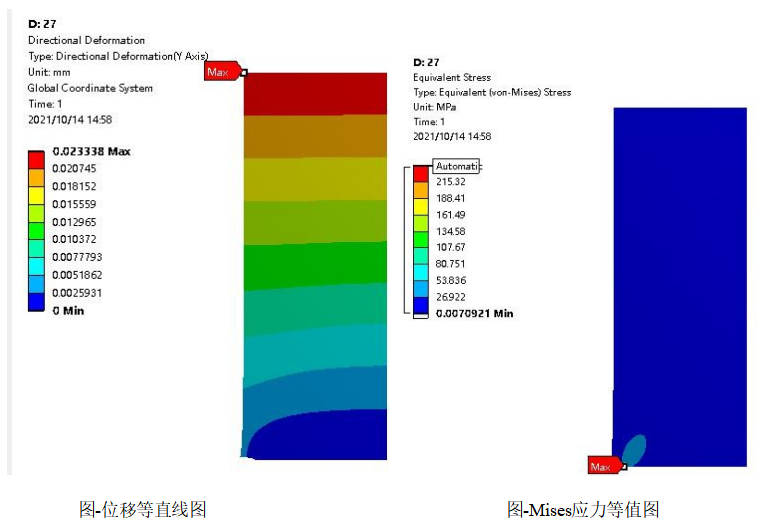

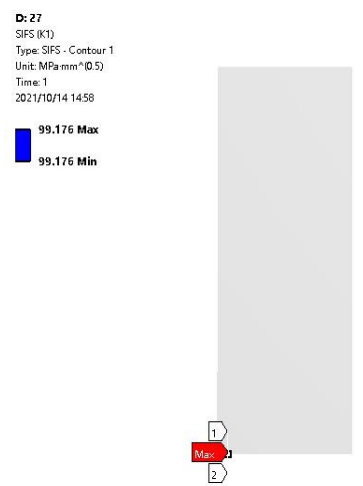

当=27Mpa时:

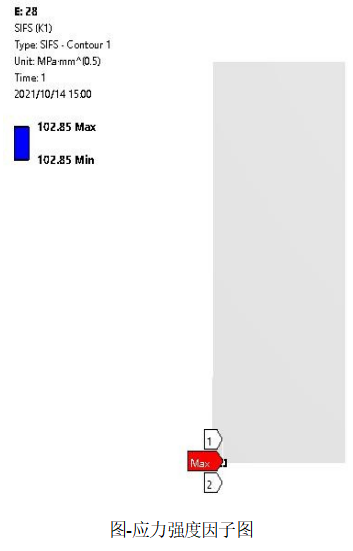

当=28Mpa时：

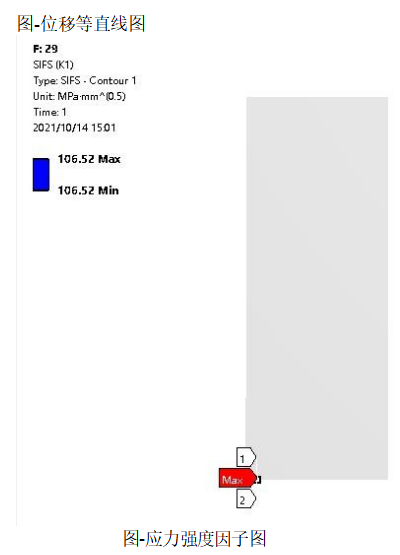

当=29Mpa时：





2.2数值计算

当a=6mm,b=70mm,c=200mm,，令=25，26，27，28，29Mpa,分别得到K1=91.83,K2=95.5,K3=99.18,K4=102.85,K5=106.52，单位。

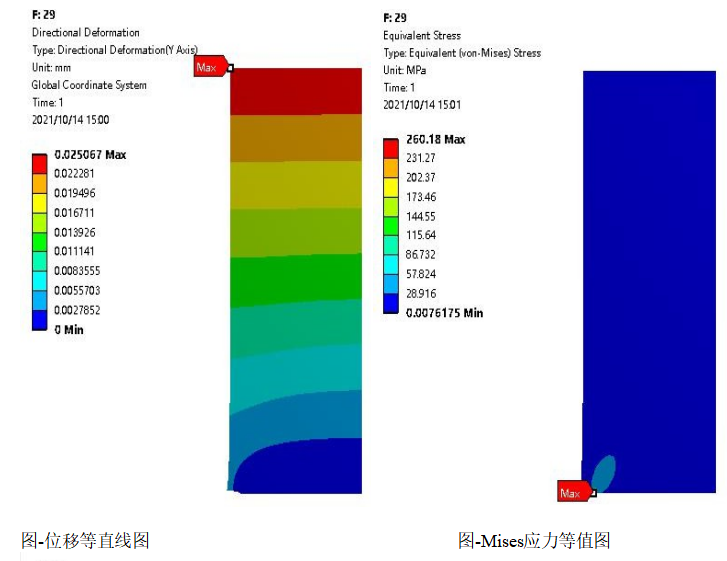

• (1)垂直于裂纹方向的位移在应力作用面上最大，为0.025067m
• (2)在裂纹处Mises应力最大，为260.18MPa





2.3 理论计算

根据公式

得到,代入上述a,b,c以及的值可求得K1=99.24283, K2=103.2125, K3=107.1823,K4=111.152,K5=115.1217单位：





2.4数值计算与理论计算结果的对比

表1-1不同板宽下的应力强度因子

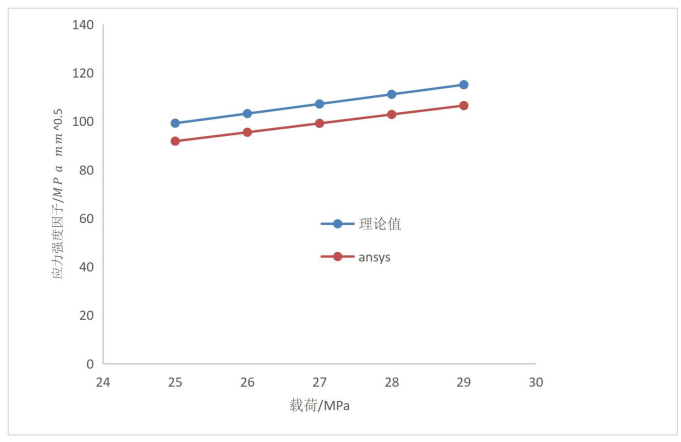

图1-1不同载荷下的应力强度因子

分析：由图1-1可以看出不同载荷时，应力强度因子与荷载呈正线性相关，并且斜率近似相等，数值解与理论解之间的误差非常小，说明该方法求解的应力强度因子的值可靠。误差分析：有限元分析方法得到的解是一个近似解，误差跟网格划分有关系，网格划分越密越接近真实解。

03

不同板宽下应力强度因子的计算





3.1数值计算

当b/a=4:

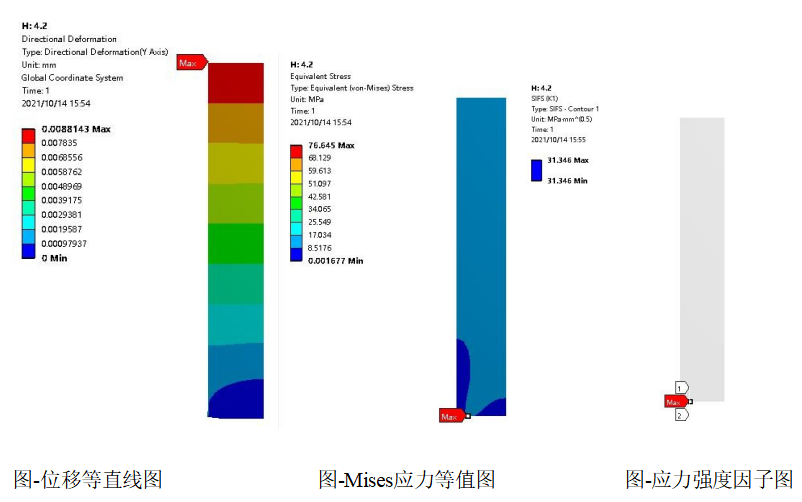

当b/a=4.2:

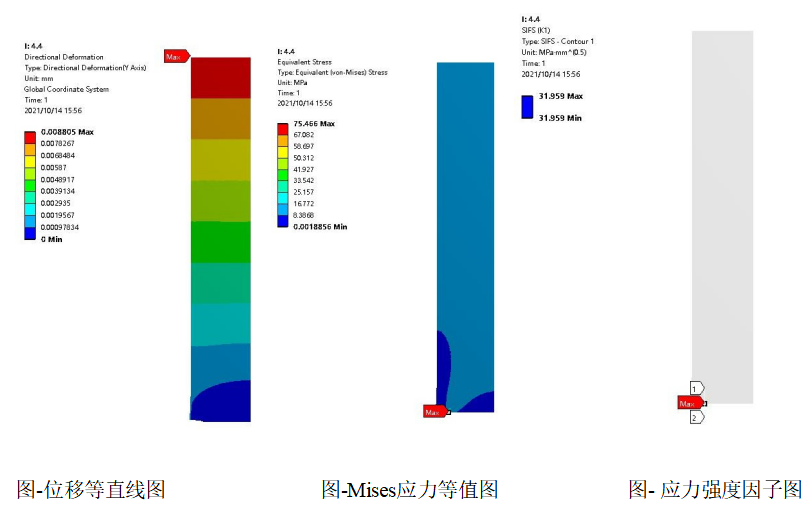

当b/a=4.4:

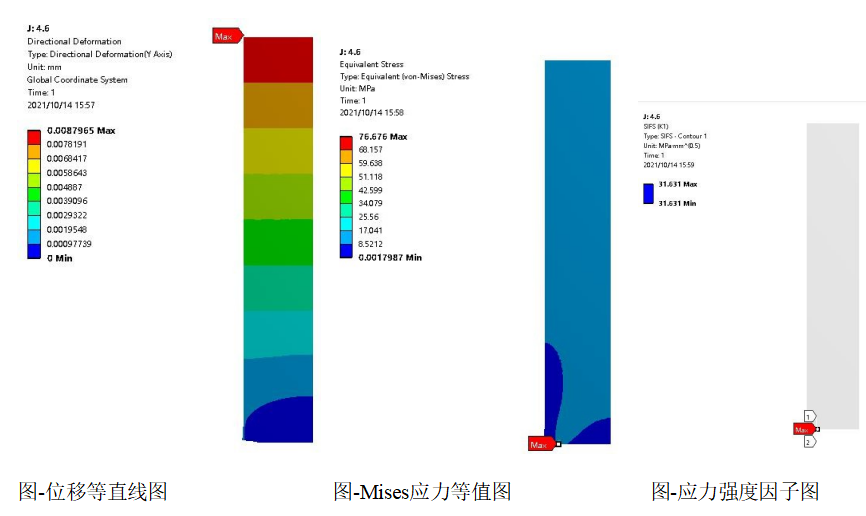

当b/a=4.6:

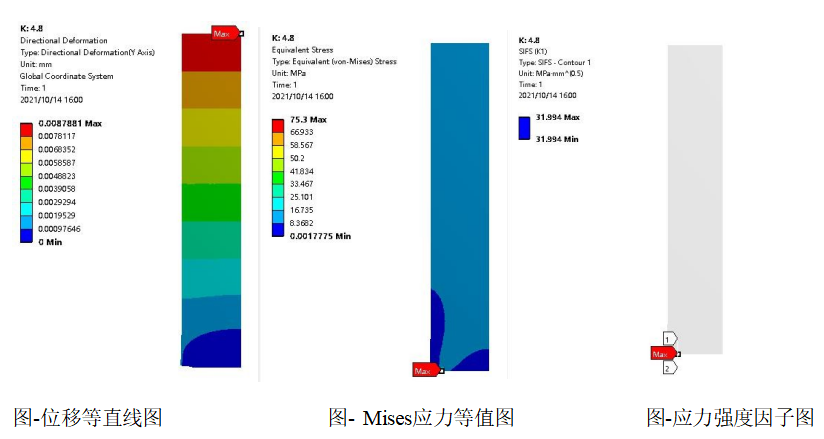

当b/a=4.8:





3.2数值计算

当=10Mpa，a=8mm,c=200mm分别得到

K1=32.11,K2=31.582,K3=31.756,K4=30.426,K5=36.876，单位。

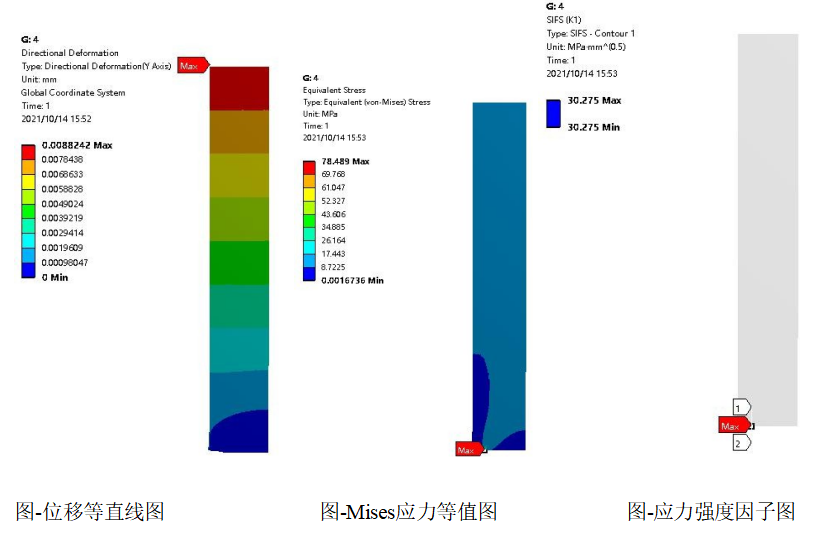

• (1)垂直于裂纹方向的位移在应力作用面上最大，为0.0088242m
• (2)在裂纹处Mises应力最大，为78.489MPa





3.3 理论

根据公式

得到,

代入上述a,c以及s的值可求得K1=51.487,K2=51.35568,K3=51.24241,

K4=51.14435,K5=51.05887单位：。





4.4数值计算与理论计算结果的对比

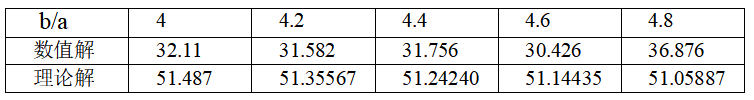

表2-1不同板宽下的应力强度因子

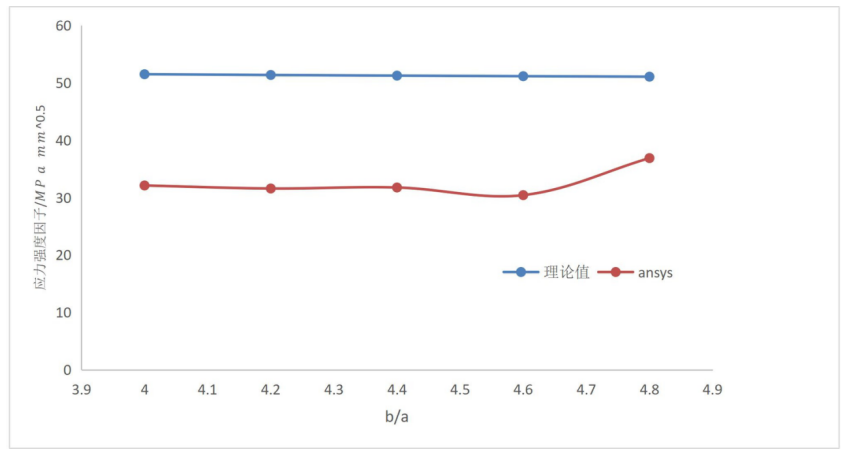

图2-1不同板宽下的应力强度因子

分析：不同板宽时，应力强度因子随b的增大而减小，呈负相关，但影响不大，在最后一个值的时候产生了反方向的变化，可能是由于网格的划分导致的误差。

误差分析：有限元分析方法得到的解是一个近似解，误差跟网格划分有关系，网格划分越密越接近真实解。

04

不同板长下应力强度因子的计算

1、数值计算

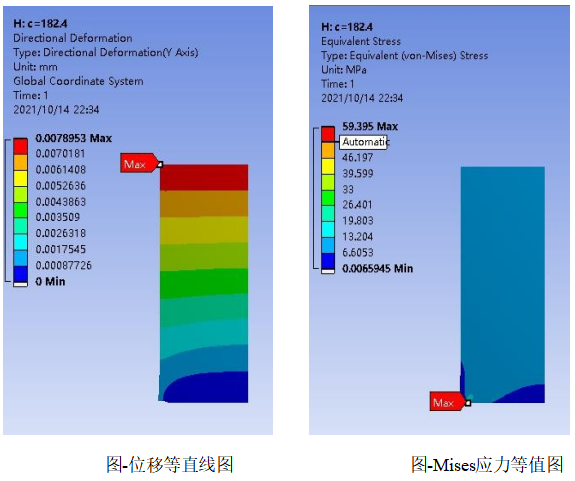

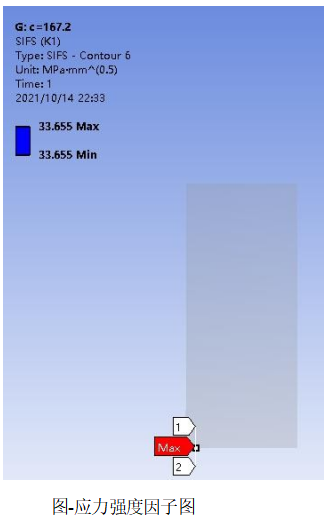

（1）当 c/b=2.2

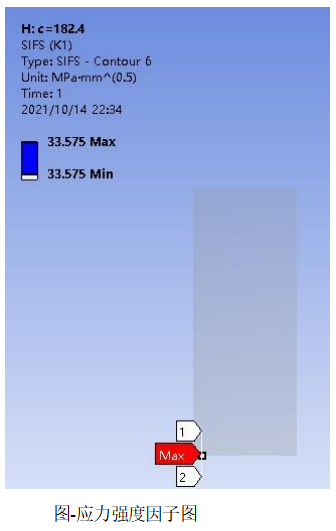

（2）当 c/b=2.4

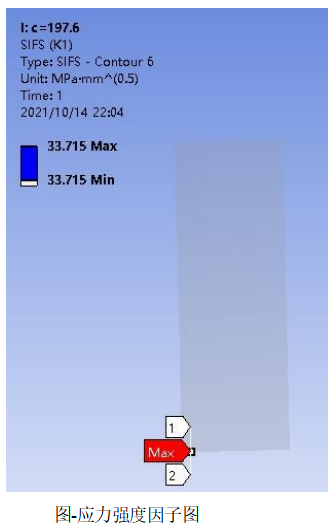

（3）当 c/b=2.6

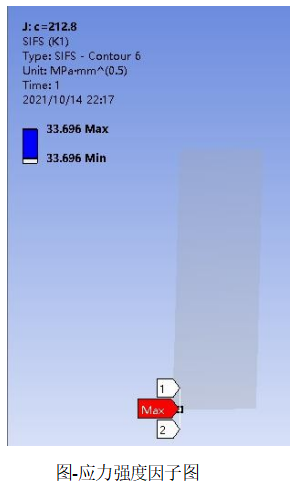

（4）当 c/b=2.8

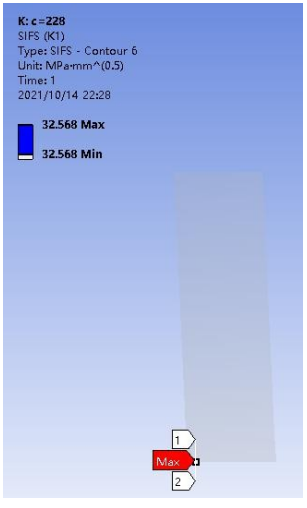

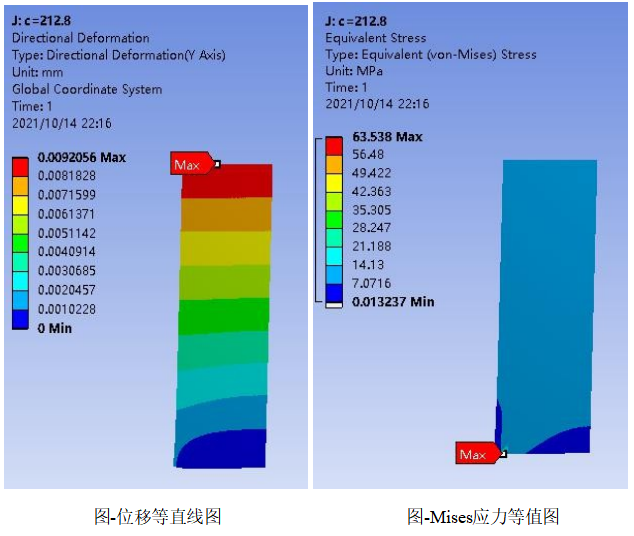

（5）当 c/b=3

2、数值计算

当=10Mpa，a=8mm,b=76mm

分别得到K1=33.655,K2=33.575,K3=33.715,K4=33.696,K5=32.568，

单位。

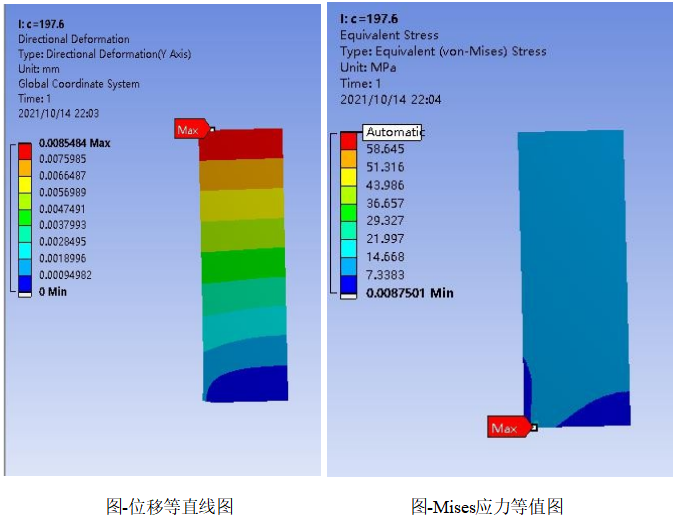

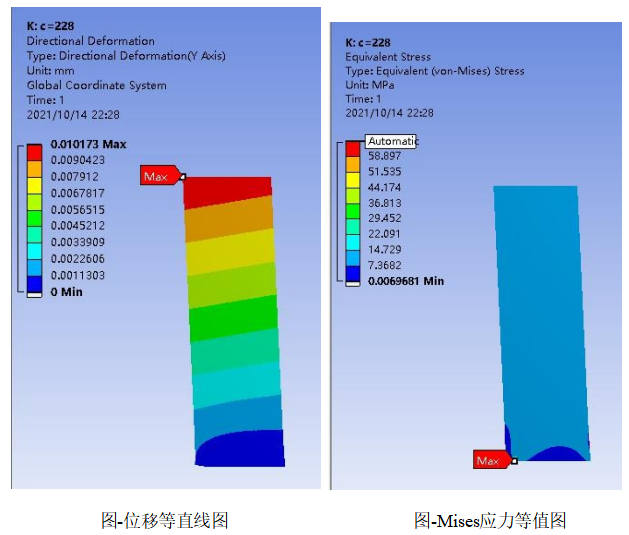

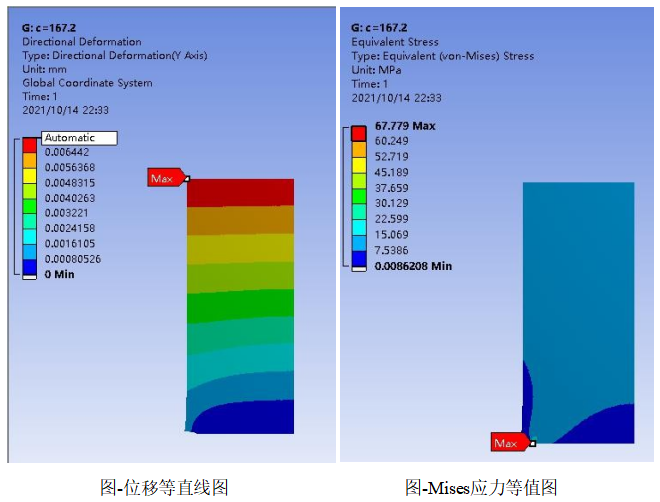

• (1)垂直于裂纹方向的位移在应力作用面上最大，为0.010173m
• (2)在裂纹处Mises应力最大，为67.779MPa

3、理论计算

根据公式

得到,

代入上述a,b,以及s的值可求得K1=K2=K3=K4=K5=44.18单位：。

4、数值计算与理论计算结果的对比

表3-1不同板长下的应力强度因子

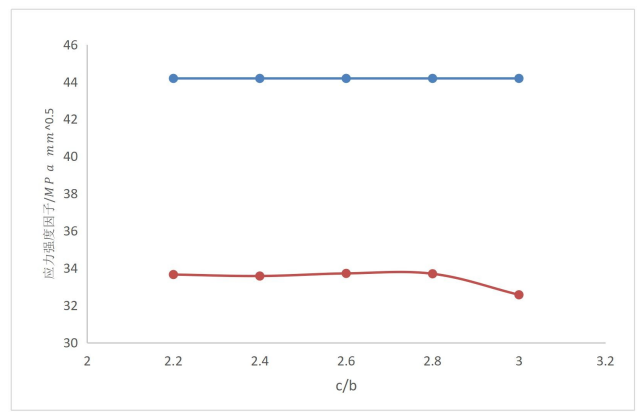

图3-1不同板长下的应力强度因子

分析：不同板长时，应力强度因子与板长无关，并且数值解变化的数值微小.

误差分析：有限元分析方法得到的解是一个近似解，误差跟网格划分有关系，网格划分越密越接近真实解。

综上所述：（1）不同载荷时，不同载荷时，应力强度因子与荷载呈正线性相关，并且斜率近似相等，数值解与理论解之间的误差非常小，说明该方法求解的应力强度因子的值可靠。（2）不同板宽时，应力强度因子随b的增大而减小，呈负相关，但影响不大，在最后一个值的时候产生了反方向的变化，可能是由于网格的划分导致的误差。（3）不同板长时，理论解的应力强度因子与板长无关，并且数值解变化的数值微小。

05

写在最后

在机械、土木、航空航天、材料工程等领域，裂纹引发的断裂失效始终是结构安全的核心风险。从关键构件疲劳开裂到整体结构失稳破坏，从实验室基础研究到工程现场验收评估，应力强度因子、裂纹扩展路径、能量释放率、损伤判据已成为必须精准掌握的核心技术指标。

依托经典断裂力学研究 ——有限宽板含双边裂纹应力强度因子计算，我们完成了不同载荷、板宽、板长下的理论解析与有限元数值对比，验证了裂纹尖端场求解、多工况规律分析、结果误差控制的完整方法。而这一套从理论公式→建模流程→网格控制→结果提取→对比验证的技术体系，正是工程断裂仿真的必备能力。

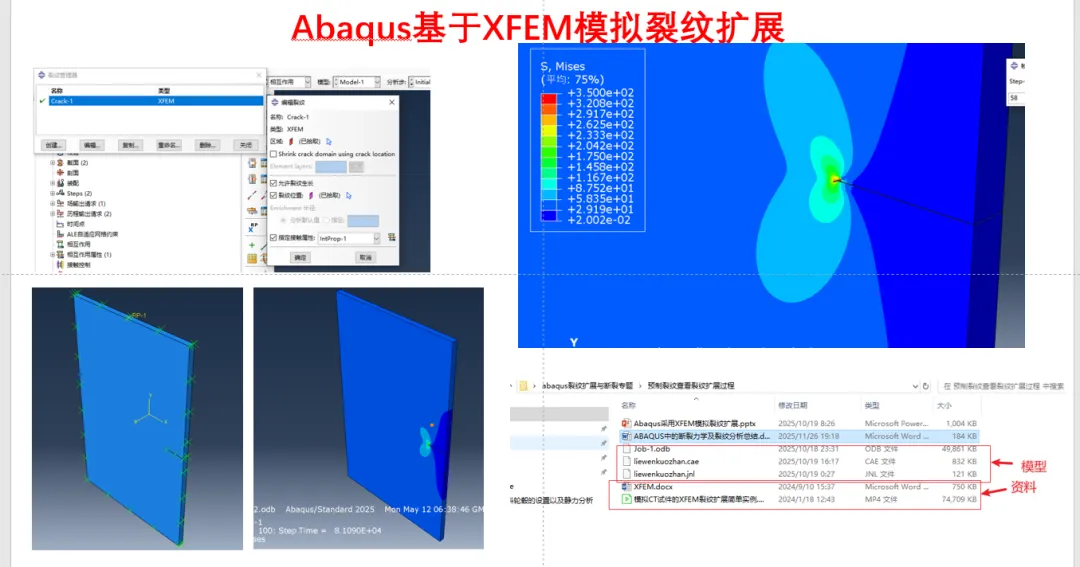

为了让更多力学、机械、土木、材料从业者与科研同学，快速掌握预制裂纹、XFEM 扩展有限元、金属 / 脆性材料断裂、疲劳裂纹扩展等核心技能，解决建模不收敛、结果失真、参数混乱、不会写论文等痛点，笔者在仿真秀官网正式推出《Abaqus 裂纹扩展与断裂模拟仿真进阶课》。

Abaqus裂纹扩展与断裂模拟，它是一门“理论+实操”结合的技术，核心在于“理解理论、掌握技巧、解决问题”——断裂力学理论是建模的基础，明确模拟的物理本质与判据；实操技巧是核心，掌握预制裂纹、XFEM、单元删除法三种建模方法，能够排查常见问题；应用落地是目标，将模拟技术应用于工程设计、科研实验、论文撰写中，发挥其核心价值。

限时特价 （限10名）

秒杀 ：299元（价值：399元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑/学习资料



Abaqus裂纹扩展与断裂模拟仿真进阶：预制裂纹、XFEM、金属/脆性材料/疲劳裂纹等全搞定_Abaqus_疲劳_断裂-仿真秀视频课程

结合《Abaqus裂纹扩展与断裂专题实战课》的学习内容，给学习者提出两点实践建议：

一是注重理论与实操的结合，不要单纯背诵理论，也不要盲目操作，每学习一个理论知识点，就结合课程案例，动手实操一遍，加深理解，建立理论与实操的关联；二是注重案例复用与举一反三，课程提供的全套案例模型，是最实用的学习资源，建议学习者先模仿案例建模，掌握技巧后，结合自身的工作或科研需求，修改案例参数、调整场景，实现举一反三，逐步形成自己的建模思路。

对于高校学习者而言，掌握这项技术，可快速完成毕业论文、科研项目，提升自身的专业竞争力；对于工程技术人员而言，可解决工作中的裂纹模拟难题，提升工作效率，支撑工程决策；对于科研人员而言，可补充实验数据，丰富研究成果，提升论文的学术价值。

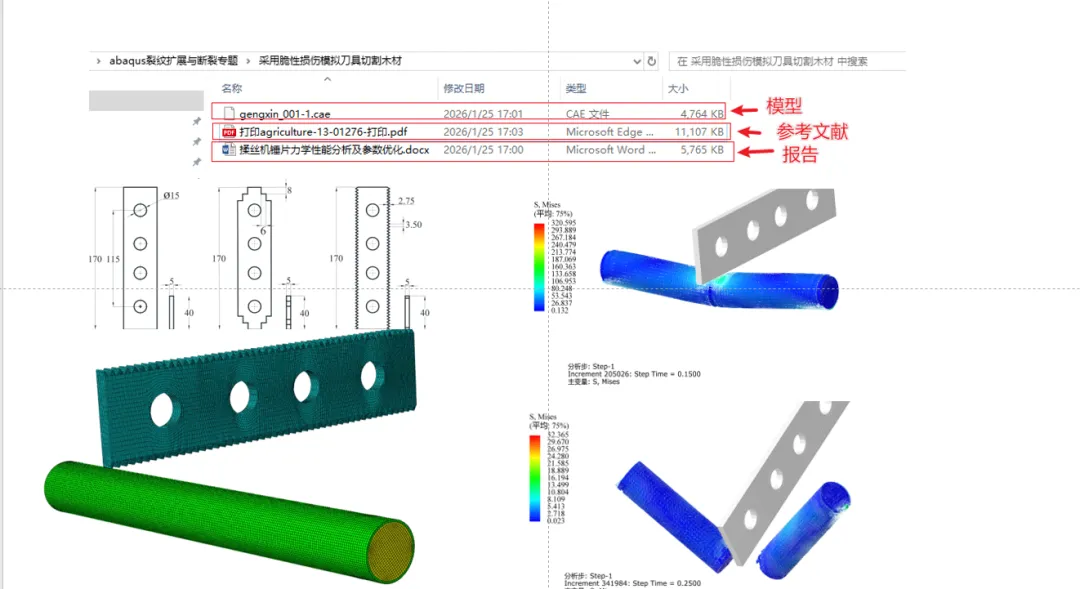

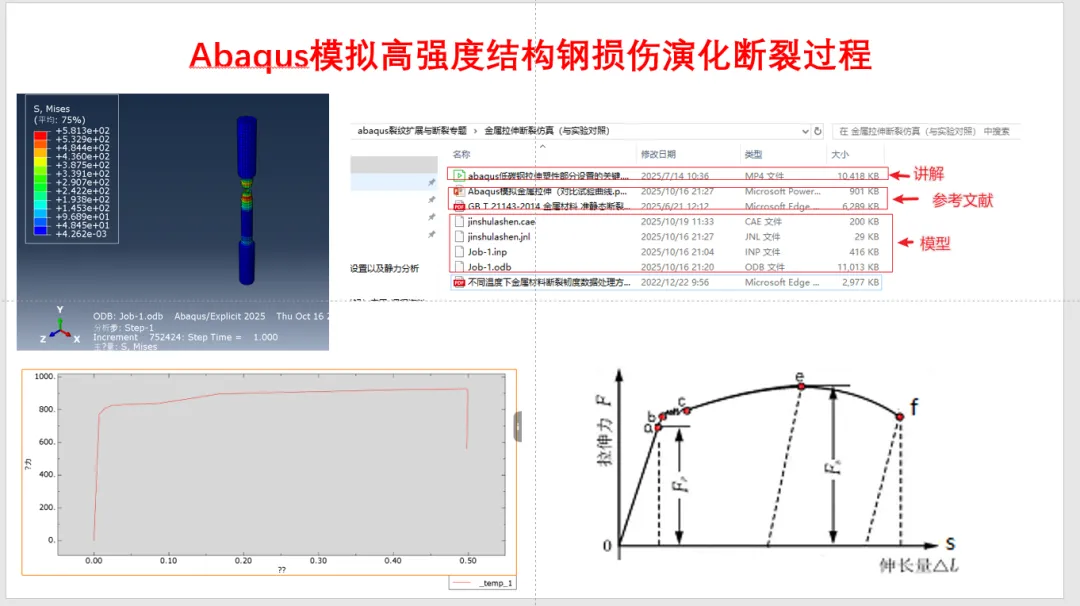

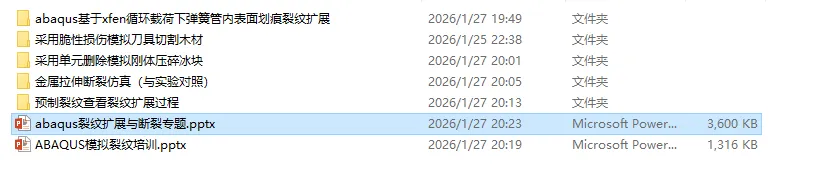

以下是课程配套案例（赠送给用户练习）
