很多做仿真的工程师都知道，ANSYS Workbench 里有个optiSLang，专门用来做参数优化、敏感性分析、DOE 和响应面，功能很强，但不少人觉得界面陌生、名字难读，一直没敢用。
今天用最常见的悬臂梁结构，带你在 Workbench 里集成 optiSLang，做完一整套参数优化，跟着点就能学会。
Optislang：（不得不说，这个名字发音拗口，劝退了一大部分人，ANSYS要考虑换名了.）
英文读法：/ˈɒptiˌslæŋ/
音似：“奥普提斯兰”（“Opti” 读作 “奥普提”，“SLang” 读作 “斯兰”）。
一、先搞懂：optiSLang 是什么？
OptiSLang 是 ANSYS 里的参数优化与稳健设计工具，和 Workbench 自带的 Design Exploration 功能很像，但更智能、更稳定。
主要能干这几件事：
• 参数化建模与变量管理
• DOE 试验设计
• 参数敏感性分析（谁对结果影响最大）
• 响应面构建与优化计算
• 多目标优化、稳健性分析
简单一句话，其作用和Workbench中自带Design Exploration功能几乎重叠。都是参数优化计算，DOE参数，敏感因子计算和结果的响应面显示，目标优化参数的计算。区别就是它是独立软件平台可以和其他CAD/CAE软件共享数据。
二、搭建基础有限元模型
1. 算例模型
以悬臂梁为分析对象，采用静力学模块（Static Structural）完成求解。
• 输入参数：长度（length）、厚度（thickness）、宽度（width）
• 输出响应：等效应力最大值、总变形最大值
2. 参数化配置
在 Workbench 完成几何参数化与边界条件施加后，进入 Parameters 界面完成参数注册：
• 输入参数：长度、厚度、宽度设为连续型优化变量

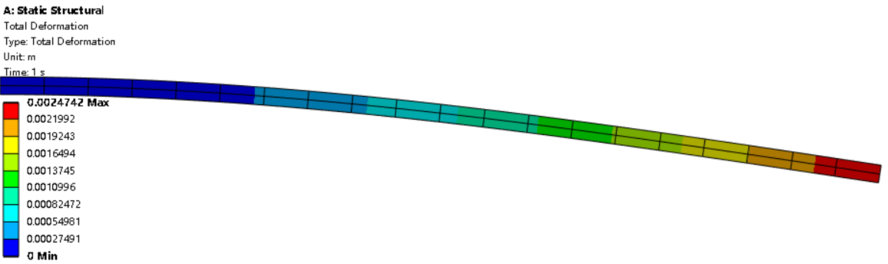

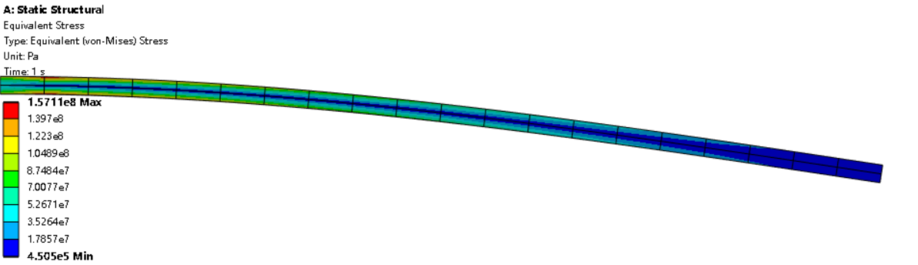

• 输出参数：提取等效应力峰值、变形峰值作为优化响应
• 完成参数关联，确保设计点更新与求解链路通畅

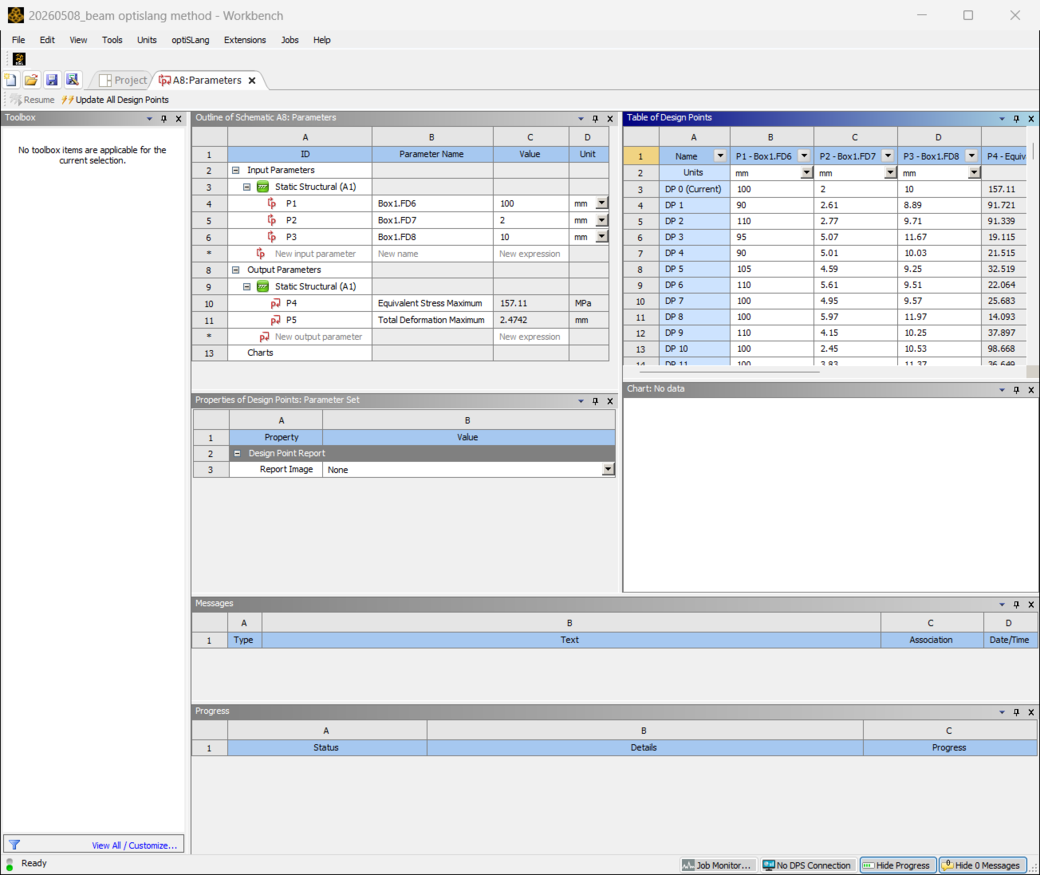

设置变量之后在下方的parameter中查看变量
三、optiSLang 敏感性分析全流程

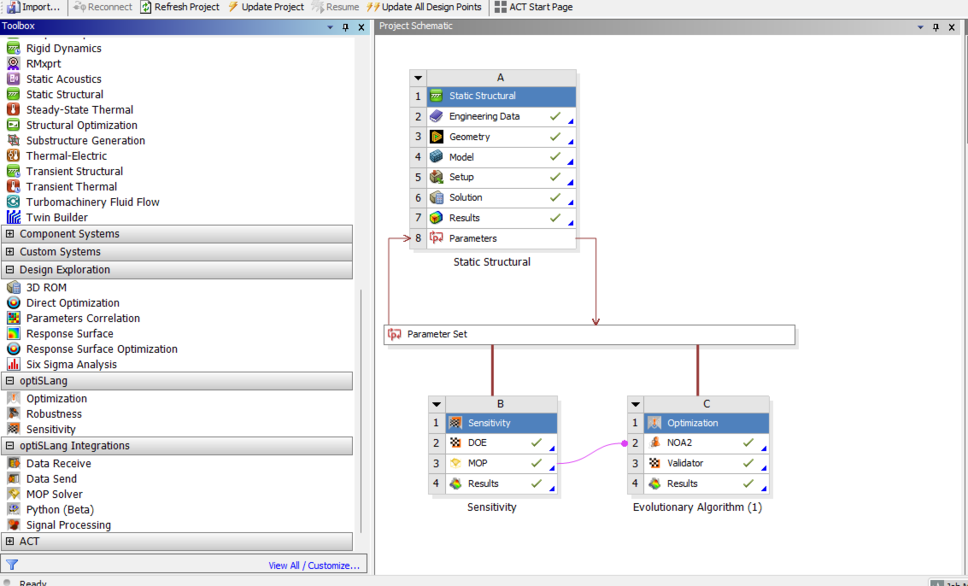

3.1 从 Workbench 工具箱拖拽 Sensitivity 至项目流程图，自动完成与静力学系统的数据耦合，启动敏感性分析向导。

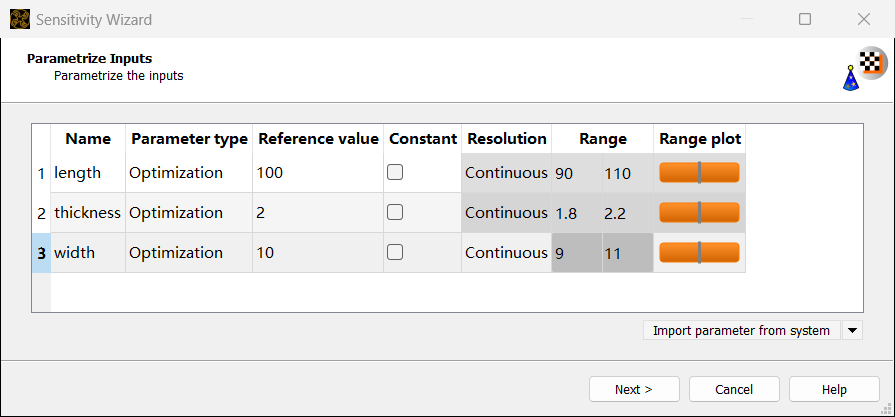

可以看到自动识别了workbench中设置的变量，更改名字为length、thickness、width，可以在range中修改变量的范围，注意数值的可行性.

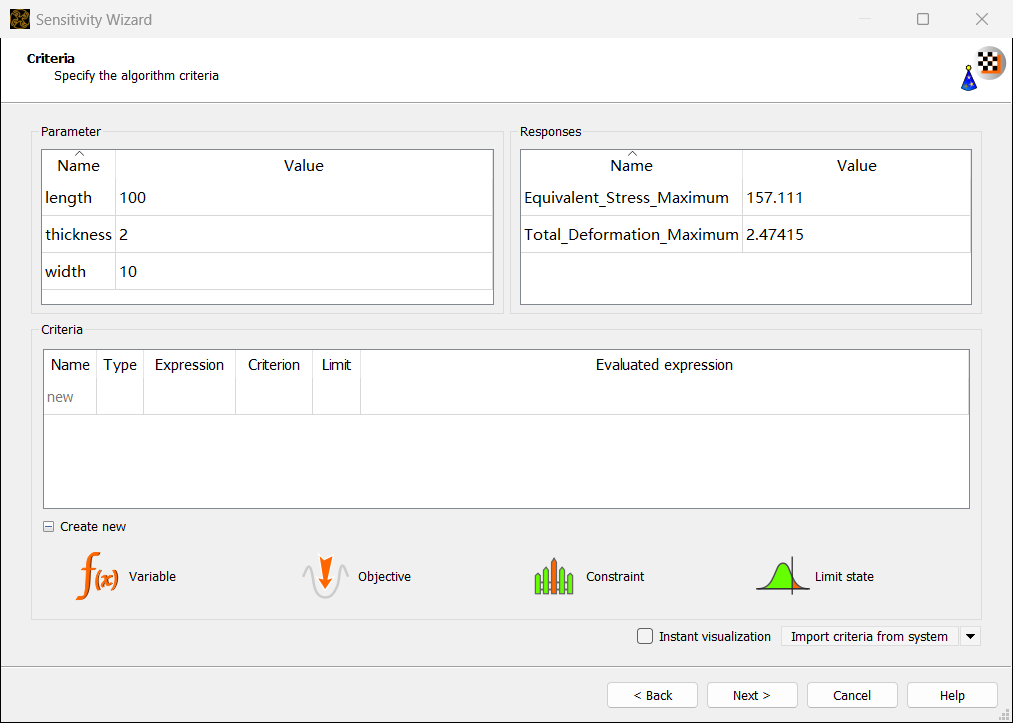

3.2 Next之后出现等效应力最大值、总变形最大值，作为敏感性分析响应目标，保持默认配置进入下一步。

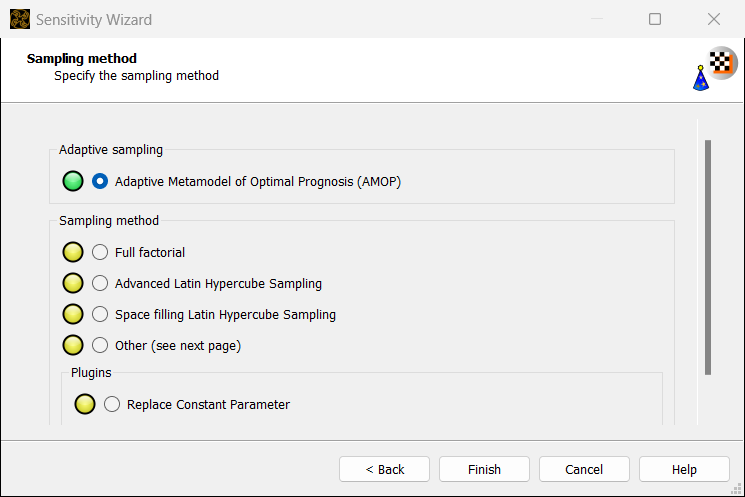

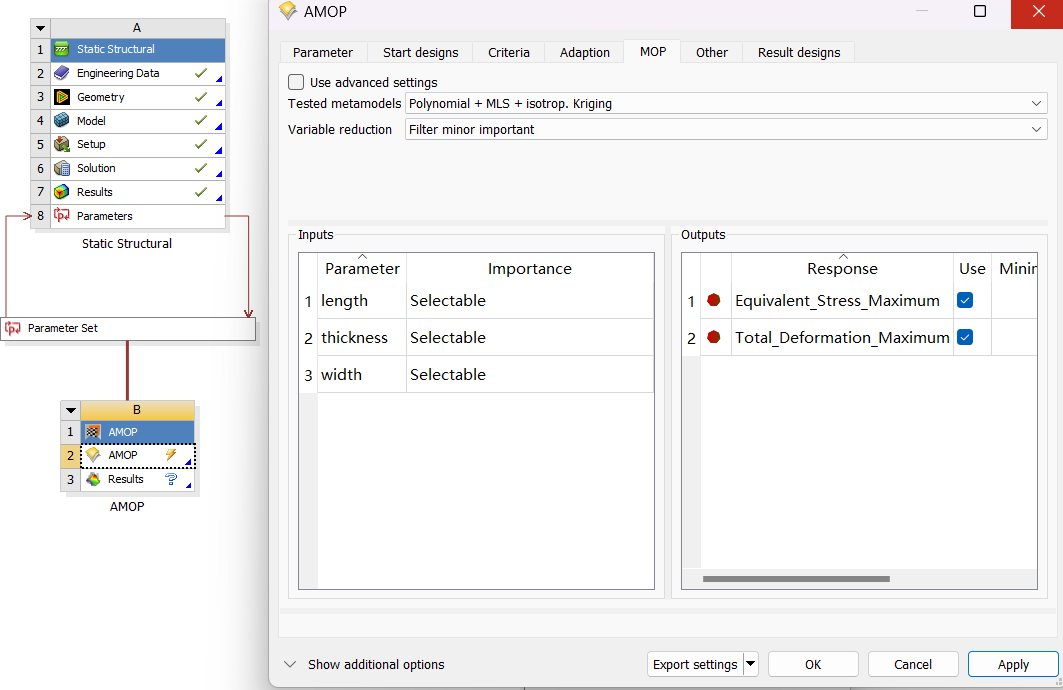

3.3Next之后出现数据采样方法选择，直接选择推荐的绿色按钮，黄色和红色表示不太推荐。采用系统推荐的 Adaptive Metamodel of Optimal Prognosis（AMOP） 自适应采样策略，该方法在计算效率与模型精度间具备最优平衡，完成配置并结束向导。
3.4 Finish之后可以右键AMOP编辑弹出之前的设置，切换选项卡对之前进行操作。之后进行计算，右键update就可以进行计算了
四、敏感度查看

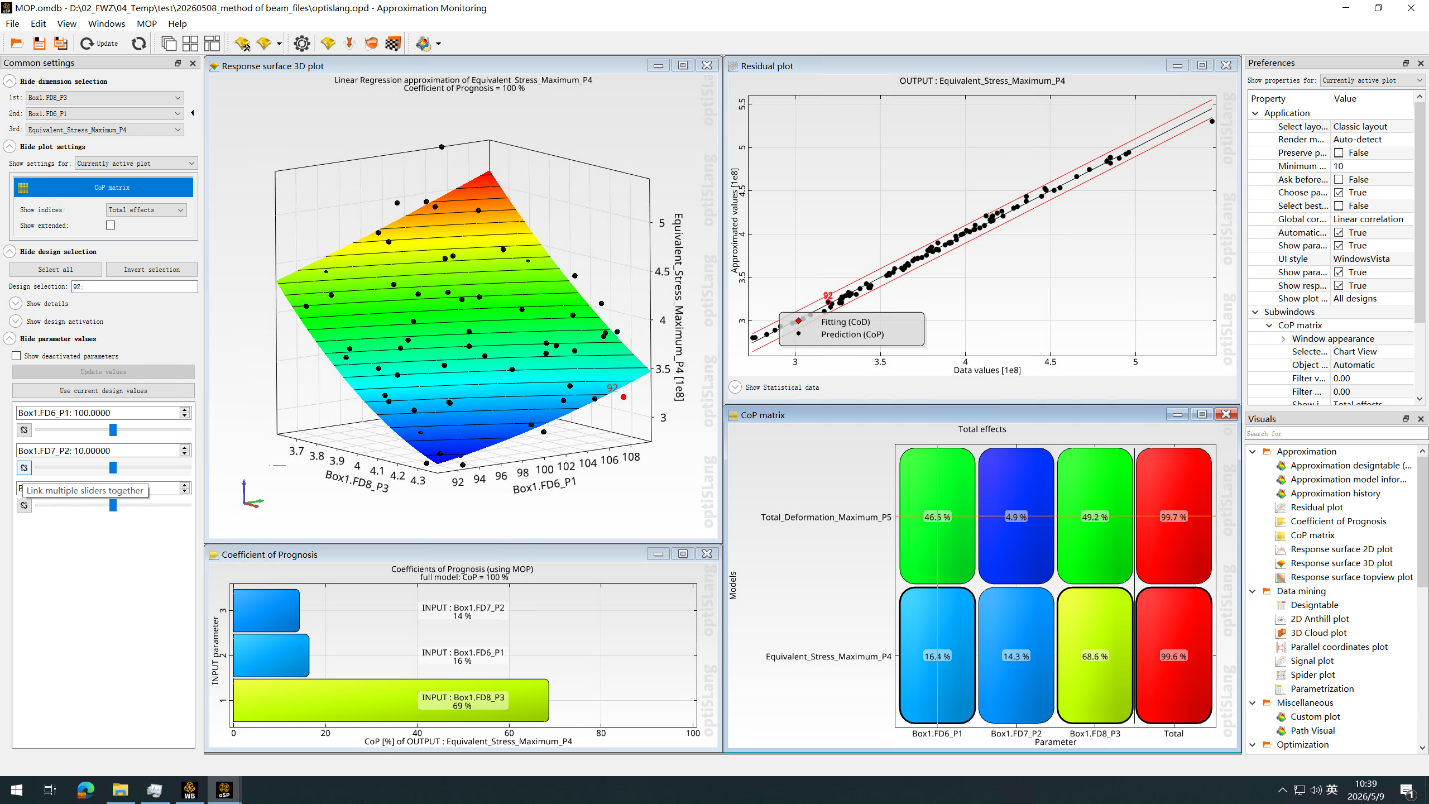

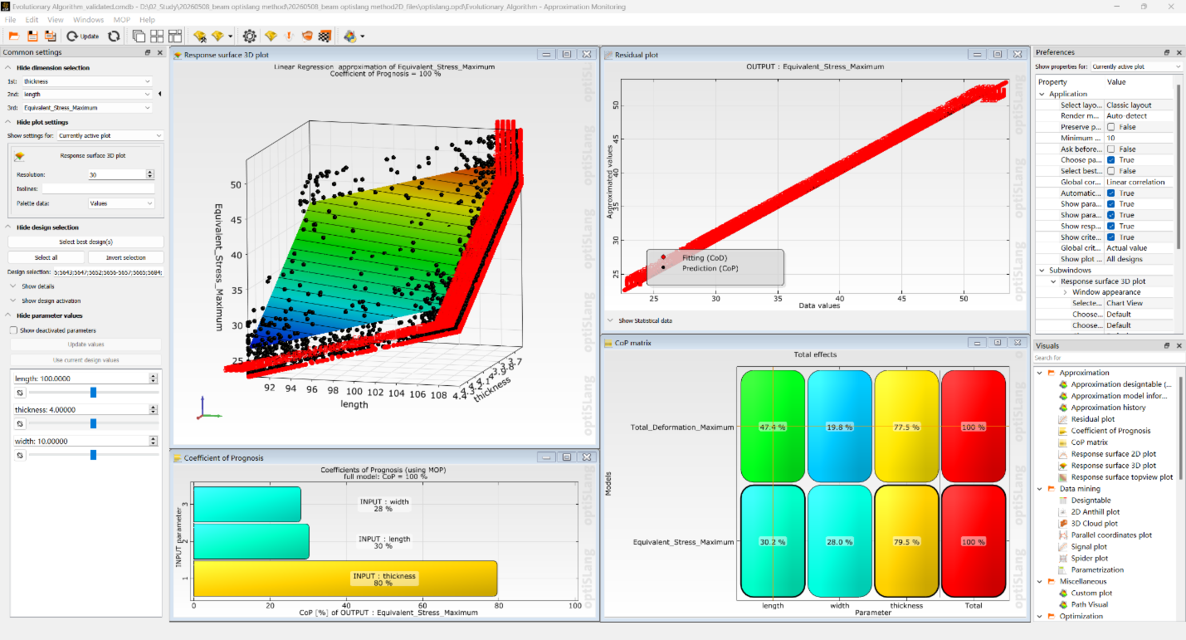

点击下方的result，可以查看敏感度结果，可以看到左上方为三维图，表示结果和变量的响应面图，左下方为敏感度因子，可以看到影响应力的敏感度，厚度影响最大

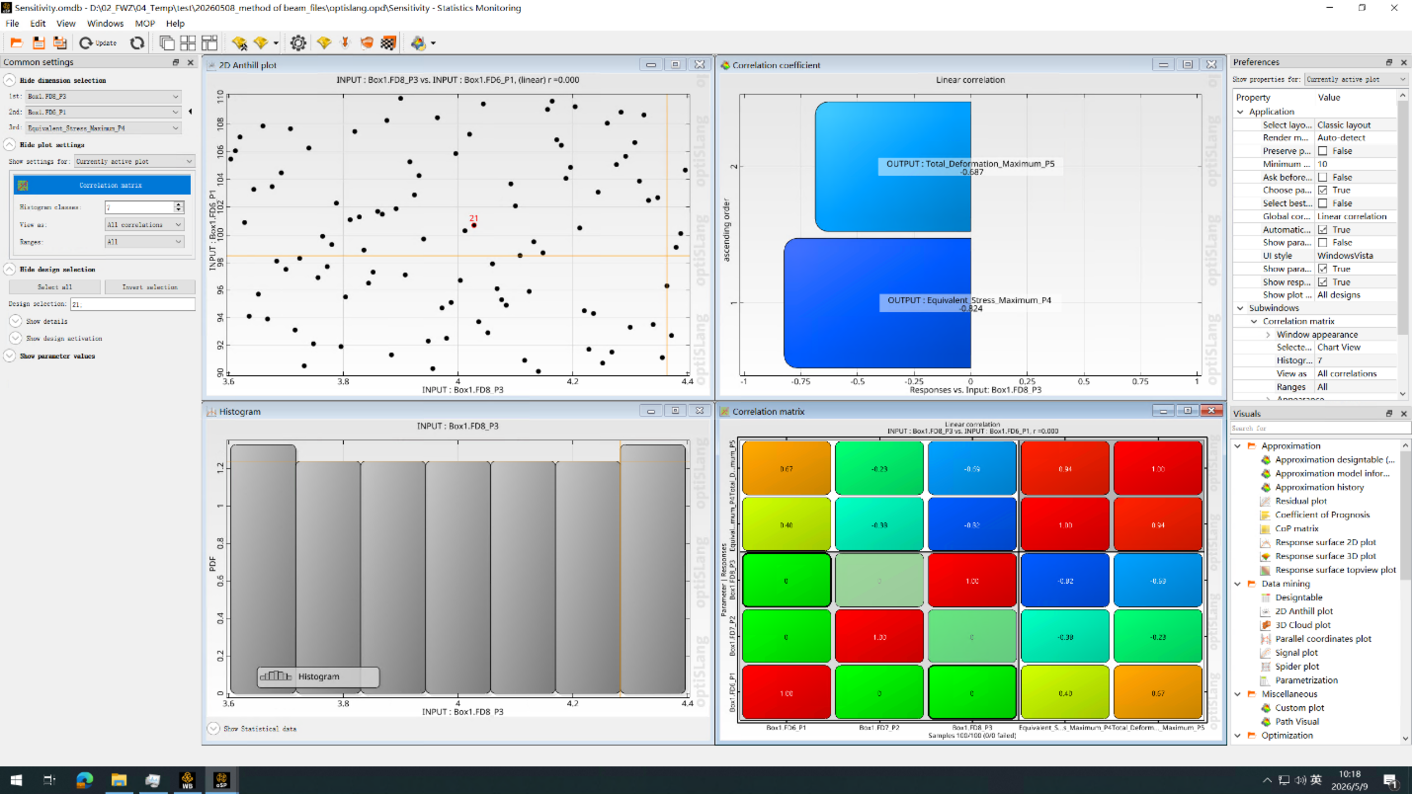

或者右键DOE result可以弹出敏感度结果图，主要看右下方的关联度矩阵，看到对角线红色为自己的相关性，结果为1，长宽高相互之间为绿色的0，表示各自控制，互不相关。具体内容可以自行研究
关键结论
• 对悬臂梁应力与变形，厚度为主导影响参数，敏感性贡献度显著高于长度与宽度
• 输入参数间相关性趋近于零，无明显耦合，参数独立性良好
• 响应面模型具备高预测精度，可用于后续优化迭代
五、目标优化

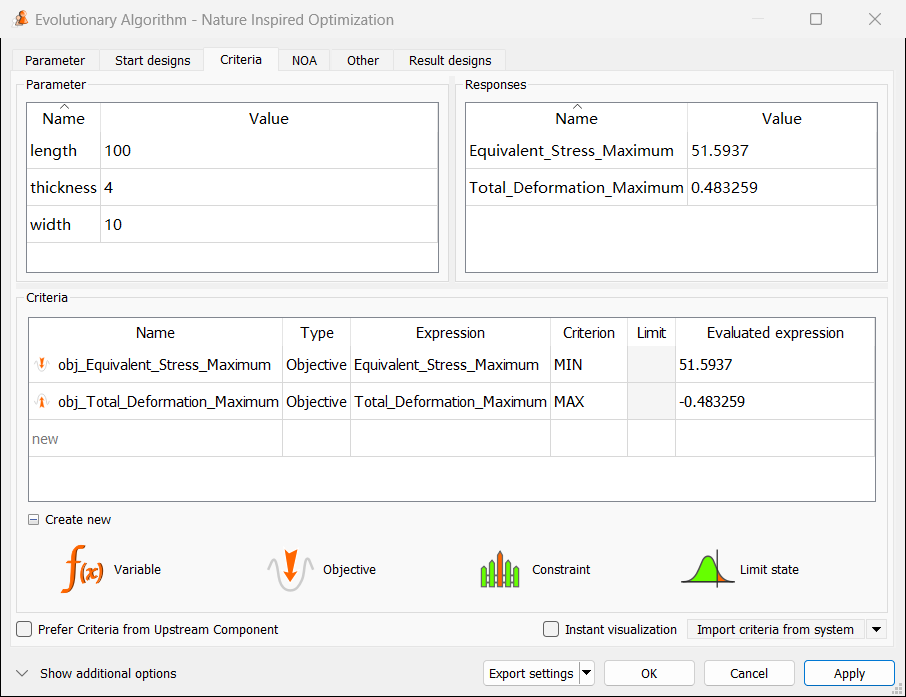

设置优化目标，进行计算，可以得到想要的最优解。设置方法和之前相同，只要添加对应的criteria，设置应力最小，变形最大
结果如下所示，可以看到长宽高的影响因子，应力和长、厚的关系，点击左侧的select best design可以得到最优解。当然其结果是相对的，并非方程的极值。对于多参数的优化设计，其方法还是有用的。
