会拐弯的型材焊件？
.png?imageView2/0/w/120/h/120)
SW 焊件/钣金
现在有很多焊件产品在进行焊接作业时追求产品的美观度会在型材连接处添加各种挡板以增加设备的美观度。
加上现在的部分激光切割机支持识别实体进行型材切割，那么接下来就是钣金的“展开”命令加上型材建模来做到型材拐角的完美折弯处理！
效果预览
第一步

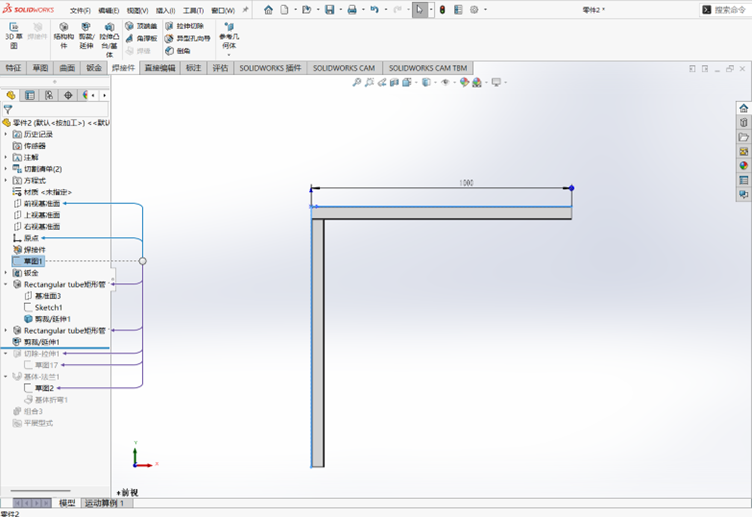

通过草图分别生成两个100*50*5的矩形管型材
*两根一定要分开生成
第二步

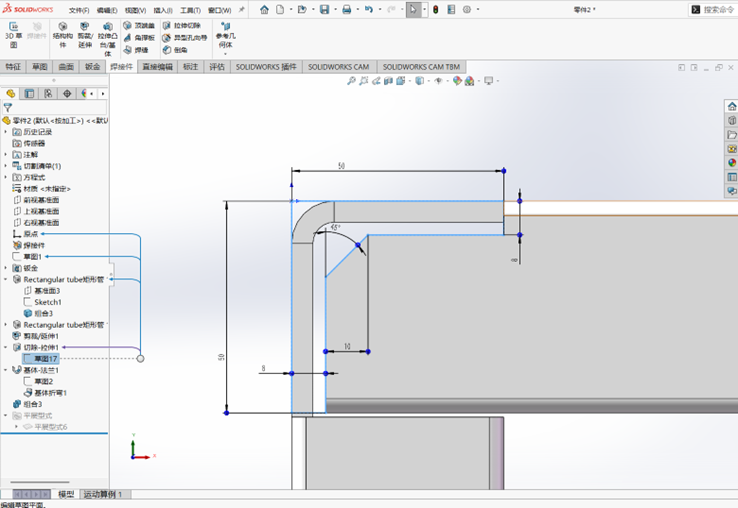

在拐角处进行多余实体切除
*根据需要，这里可以生成斜45°、半圆、矩形等进行切除
第三步

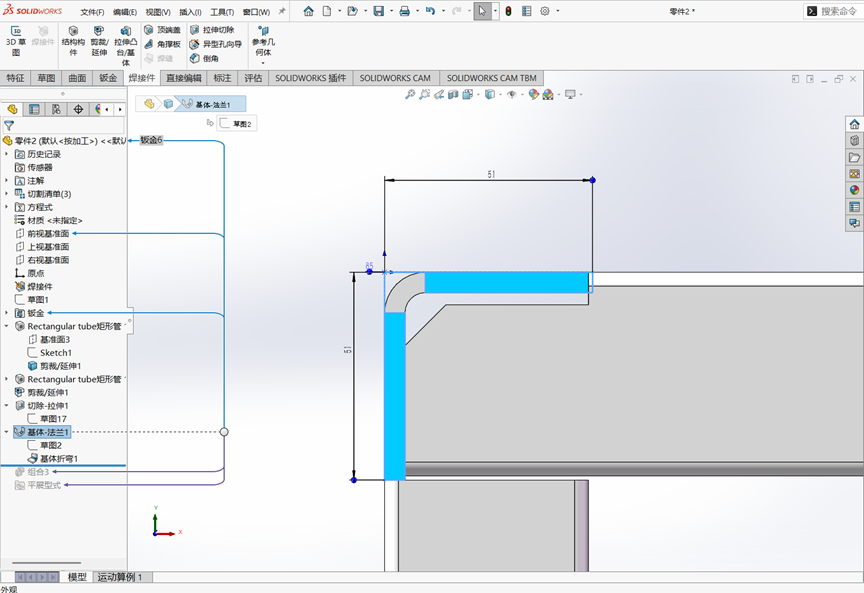

在拐角处绘制钣金草图并生成钣金
*钣金要和两个焊件实体接触且两个钣金不能直接接触
第四步

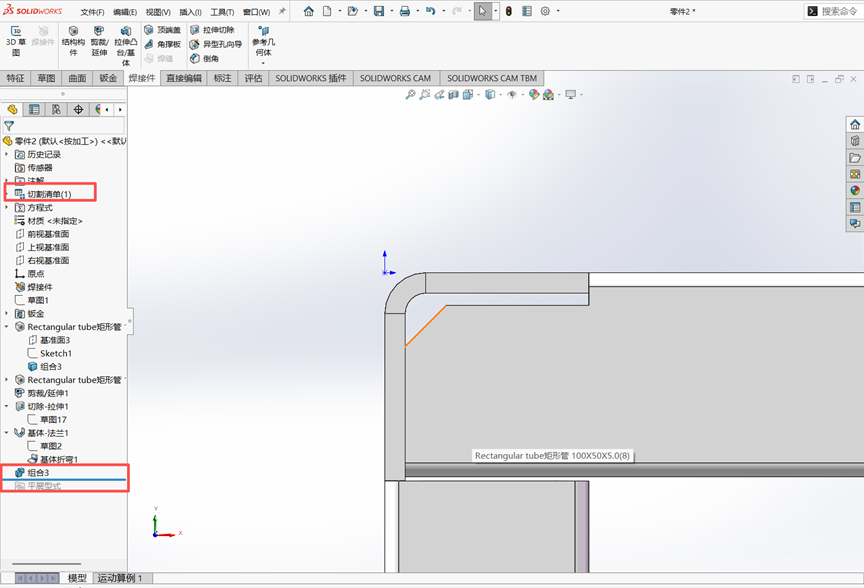

添加组合命令使三个实体组合成单一实体
第五步

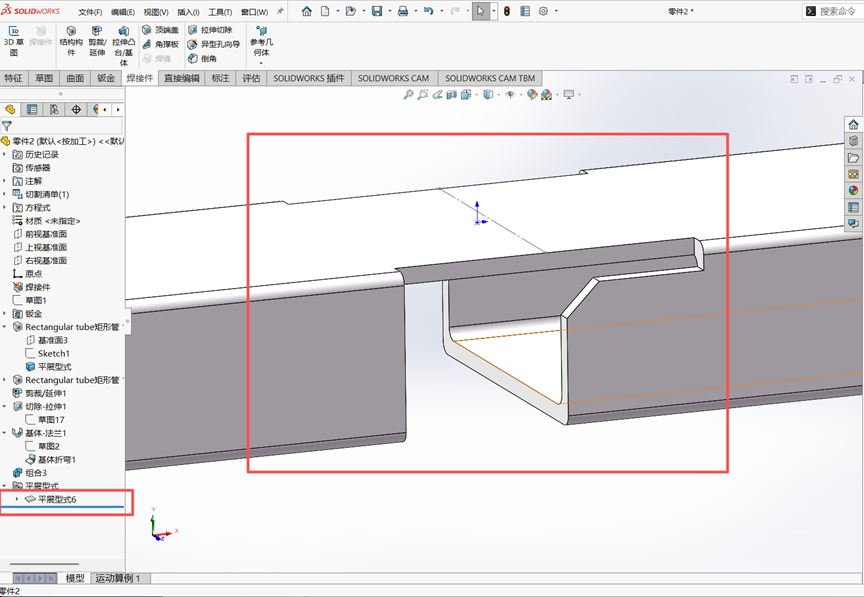

解压平板型式，得到展开的焊件模型
OK~你已经学会怎么创建可展开的焊件啦~
还有什么小技巧，可以在评论区告诉我哦！！
