CFD应用科普｜流固耦合

1 什么是流固耦合？

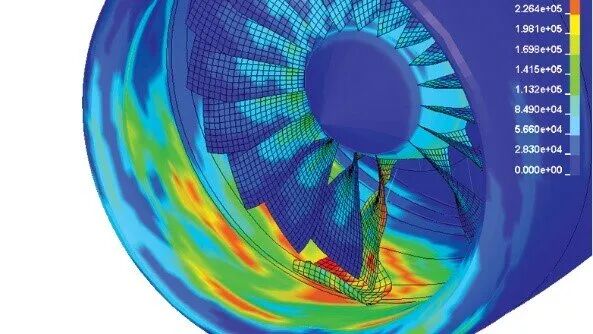

流固耦合（Fluid-Structure Interaction，简称FSI）发生于流动流体作用于固体结构并引发其位移或变形之时。这种形变进而改变流体的流动形态，形成双向交互作用。流体与固体间的动态耦合赋予了流固耦合重要的研究价值与应用意义。以通俗视角解析，风中飘扬的旗帜即为典型实例：风（流体）推动旗帜（结构）运动，而旗帜的运动又反过来影响周围气流的分布。

在流固耦合模拟中，主要涉及三个过程：

1. 流体流动并在固体结构上施加作用力；
2. 结构因受力而发生移动、弯曲或变形；
3. 结构的运动改变流体的流动模式，从而形成循环交互。



流固耦合现象在周围环境中无处不在。心脏瓣膜随血流开合，是典型的流固耦合效应；飞机机翼在飞行中发生轻微形变，同样源于此原理；即便是简单的游泳动作，也涉及身体与水之间的相互作用。

深入理解流固耦合至关重要。首先，它助力工程师构建更安全的结构，例如确保桥梁在风力作用下避免产生危险振动。其次，流固耦合分析能提升产品性能，现代风力涡轮机便利用该模拟技术，在最大化发电效率的同时最小化叶片应力。若忽视流固耦合效应，许多工程设计将面临失败或性能不佳的风险。正因如此，流固耦合已成为现代工程分析中不可或缺的核心环节。

流固耦合的核心融合了物理学中的两大领域：

• 流体动力学（研究流体的流动行为）
• 结构力学（研究固体的变形特性）

在流固耦合模拟中，需同时求解来自这两个领域的控制方程。流体侧借助Navier-Stokes等方程计算流速场与压力分布；结构侧则通过运动方程确定变形量与应力状态。

流固耦合的关键挑战在于这两组方程间的交互作用，它们必须在流体与固体交界的界面处进行信息交换。这种交换主要通过以下两种方式进行：

• 力传递：流体对结构施加压力与剪切力
• 位移反馈：结构的移动改变流体域的几何形状

此外，这种耦合机制可分为弱耦合（单向）或强耦合（双向），相关内容将在下一节深入探讨。

2 单向耦合与双向耦合

在流固耦合模拟中，工程师需在单向与双向耦合之间做出选择。深入理解这两种耦合方法的差异，是确保模拟成功的关键。

2.1 单向流固耦合

单向流固耦合（亦称单向耦合）属于较为简单的流固耦合类型。在此模式下，流体作用于结构，但结构的运动不会反向影响流体流动，其机制类似于单行道——信息仅沿单一方向传递。

单向流固耦合的工作流程如下：

1. 求解流体流动问题；
2. 从流体计算中提取压力与载荷；
3. 将这些载荷施加于结构，以观察其变形情况。

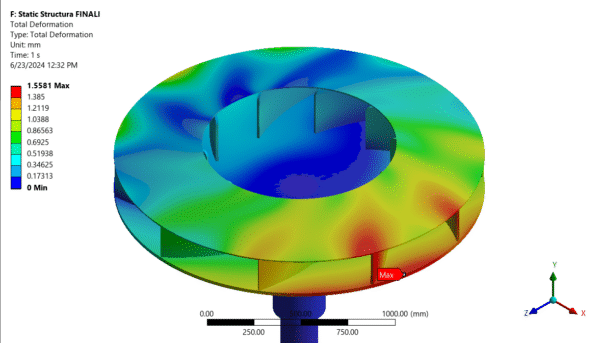

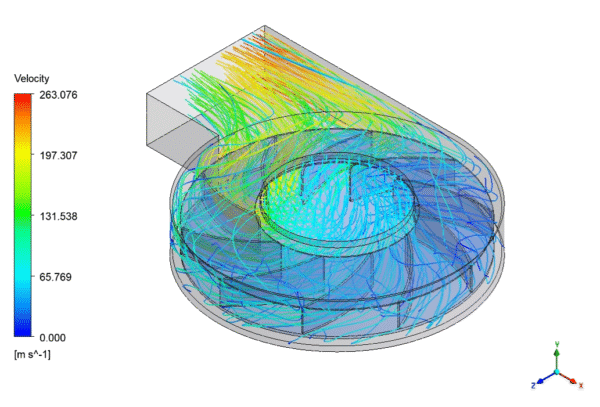

当结构的变形很小且不会显著改变流体流动时，单向流固耦合非常适用。例如，离心泵叶轮流固耦合模拟中，叶轮叶片受到流体力，但其微小变形不会明显影响水流模式。





2.2 何时使用单向耦合

单向耦合适用于以下场景：

• 结构刚度极高，变形可忽略不计
• 结构变形相对于流体域尺寸微乎其微
• 需快速获取结果以支持初步设计研究
• 关注重点在于结构应力而非精确的流动细节

此外，由于各物理域分别求解，单向流固耦合的计算效率显著高于双向流固耦合，使其成为初步分析与设计优化研究的理想选择。

2.3 双向耦合

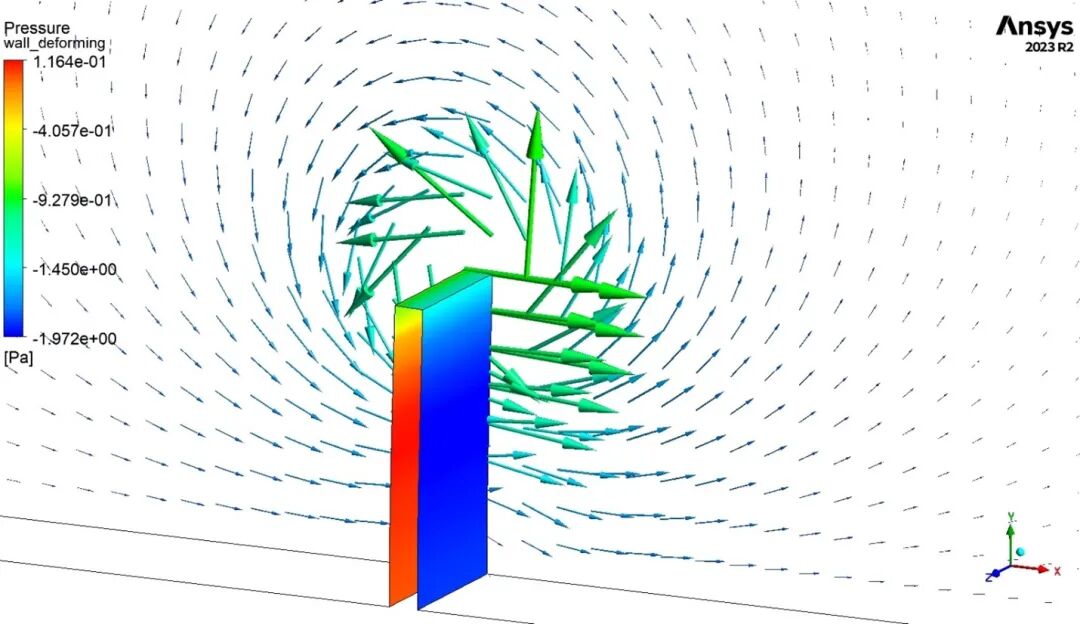

双向流固耦合（亦称双向耦合或强耦合流固耦合）能够完整捕捉流体与结构间的相互作用。信息在两者间双向流动：流体作用力影响结构，而结构的运动又反过来改变流体状态。这种机制构建了一个真正的耦合系统，使两个物理域持续相互影响。

双向流固耦合模拟计算流程为：

1. 流体求解器计算作用于结构上的力；
2. 这些力引发结构的变形或位移；
3. 结构的运动改变了流体域的几何形状；
4. 流体求解器基于新的几何边界重新计算流场；
5. 该循环不断重复，直至两个解均收敛。

2.4 何时使用双向耦合

以下情形需采用双向流固耦合：

• 发生显著影响流体流动的大变形
• 振动或振荡效应显著
• 需精确预测流体与结构的相互作用行为
• 结构具有柔性或轻质特性
• 研究颤振、涡激振动或动脉血流等现象

此外，双向流固耦合虽能提供最高精度的结果，但需消耗更多的计算资源与时间。

2.5 单向和双向选择

选择合适的流固耦合耦合方法对项目的成功至关重要。以下提供一份简明指南：

若满足以下条件，宜选用单向流固耦合：

• 结构变形量小于特征流体长度的5%；
• 需快速获取结果以评估多种设计变体；
• 主要关注点在于流体载荷下的结构完整性。

若涉及以下情形，则应选用双向流固耦合：

• 变形显著（超过5%-10%）；
• 振动等动态效应具有重要影响；
• 需精确模拟变形几何周边的流动模式；
• 处理对象为软材料或薄壁结构。

此外，建议先采用单向耦合进行初步研究，随后切换至双向耦合完成最终验证。该策略能在整个设计周期内有效平衡计算效率与精度。需注意的是，两类流固耦合方法在工程实践中均具有其适用场景。关键在于针对具体问题选择最恰当的工具。

3 耦合计算过程

理解流固耦合模拟的工作原理，是解决此类问题的关键。该过程通过连接流体动力学与结构力学，实现精准的预测。以下以通俗的方式解析这一机制。

流固耦合方法在流体求解器与结构求解器之间进行信息交互，交互发生在流体与固体接触的界面处。基本的模拟流程包含以下步骤：

1. 流体求解器计算作用于结构表面的压力与剪切力；
2. 这些载荷传递至结构求解器；
3. 结构求解器计算变形量与位移；
4. 网格随之更新，以反映结构的最新形态；
5. 上述过程循环迭代，直至满足收敛条件。

此外，确保流固耦合分析成功的关键要素包括：

• 流固界面处的耦合边界条件设置；
• 适用于流固耦合的网格变形技术；
• 合理的流固耦合收敛准则。

现代流固耦合软件（如ANSYS中的流固耦合模块）提供了应对上述挑战的有效工具。掌握这些工具有助于工程师构建高可靠性的流固耦合模拟模型。

4 ANSYS中的流固耦合

ANSYS软件凭借计算流体动力学工具Fluent，能够基于有限体积法对流体流动及其复杂细节（涵盖传热与湍流方程）进行高精度模拟。此外，ANSYS还提供了名为ANSYS Mechanical的结构行为模拟工具，该工具采用有限元分析方法。在建模过程中引入流固耦合，旨在考量流体流动与固体结构之间的相互作用。

在ANSYS中，流固耦合模拟主要通过以下两种方式进行：

• 单向流固耦合模拟：在此模型中，Fluent的计算结果被传递至ANSYS Mechanical，用于评估流体流动对结构的影响，但不考虑结构变形对流体流动的反馈作用。
• 双向流固耦合模拟：在此模型中，Fluent与ANSYS Mechanical并行执行模拟并交换数据，全面考量流体与结构之间的相互影响。尽管这种双向效应能提供更精确的结果，但其计算量巨大且耗时较长。



原文地址：> https://cfdland.com/what-is-fluid-structure-interaction/

”
