FEKO培训系列教程金属方体的散射分析
问题描述
• 目标体尺寸描述
• 几何尺寸
• 边长: D=2个波长
• 工作频率
• Freq:12.0e+09 Hz
• 计算方法
• 矩量法+对称-MoM
• 多层快速多极子-MLFMM
• 目标:
• 金属方体的双站RCS
• 金属方体的单站RCS
求解金属方体双站RCS
• 运行CADFEKO,创建新的项目文件Metal_Cuboid_BiRCS_MoM.cfx

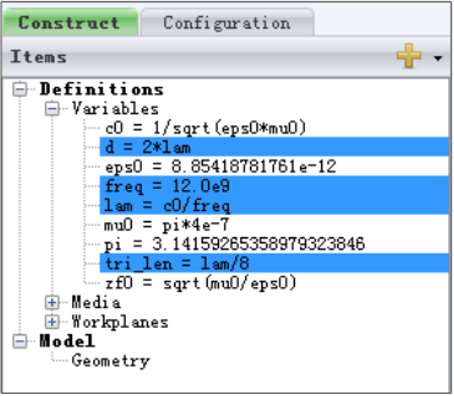

• 在树型浏览器中,双击“Variables”节点，定义以下变量：
• freq = 12.0e9
• lam=c0/freq
• d=2*lam
• tri_len=lam/8
• 单位默认：m

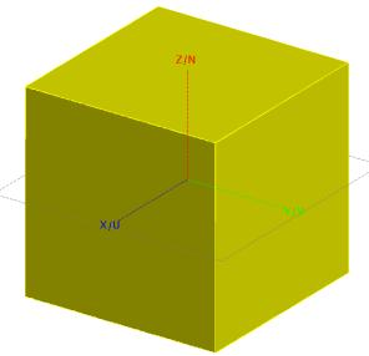

建立模型-Cuboid

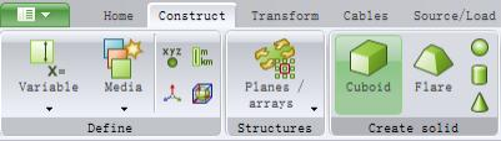

• 进入construct标签，点击”Create Cuboid”图标按钮”

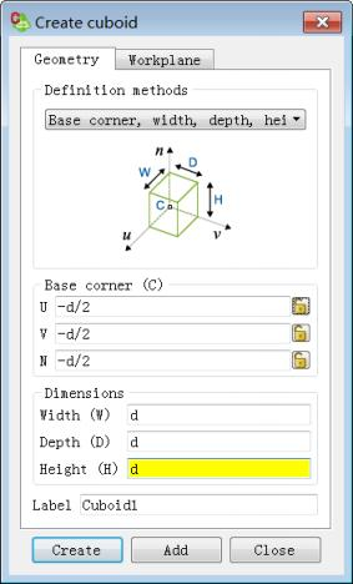

”,弹出”Create Cuboid”对话框，创建金属方体
• Base Corner (C):
• U: -d/2
• V: -d/2
• N: -d/2
• Width(W) ：d
• Depth(D) ：d
• Height(H): d
• Label: Cuboid
• 点击 Create
求解设置-工作频率

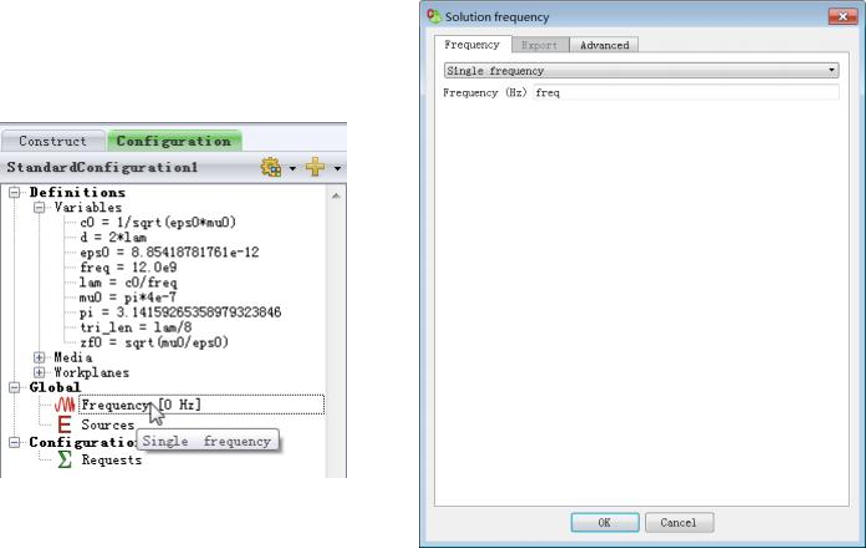

• 在树型浏览器中,展开Global节点, 双击”Frequency[0Hz]”节点, 弹出”Solutionfrequency”对话框:
• Single frequency
• Frequency(Hz): freq
• 点击 OK

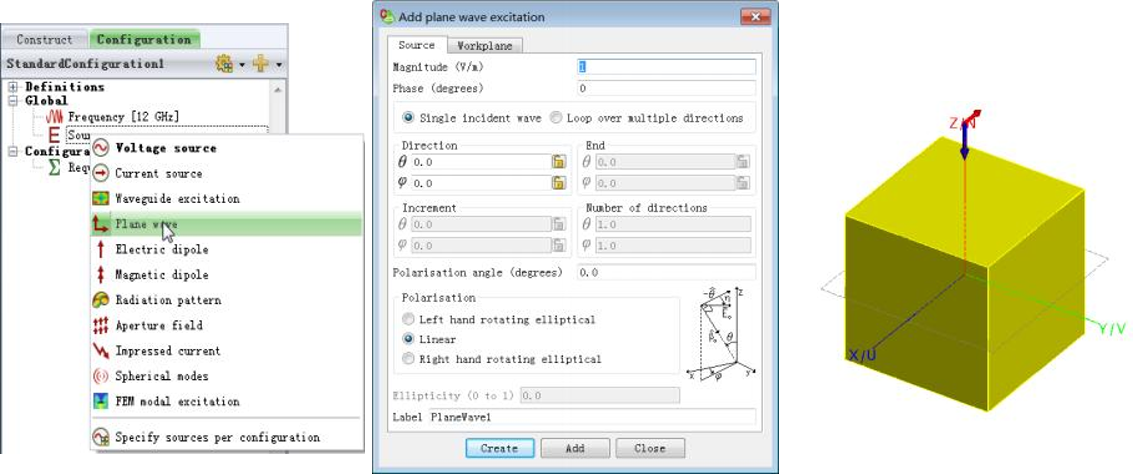

求解设置- -入射平面波
• 在树型浏览器,展开Global节点, 选中”Sources”节点, 点击鼠标右键选择”Planewave”,弹出”Add plane wave excitation”对话框:
• 采用默认设置
• 点击Add
• 点击Close
求解设置-远场计算-xoz

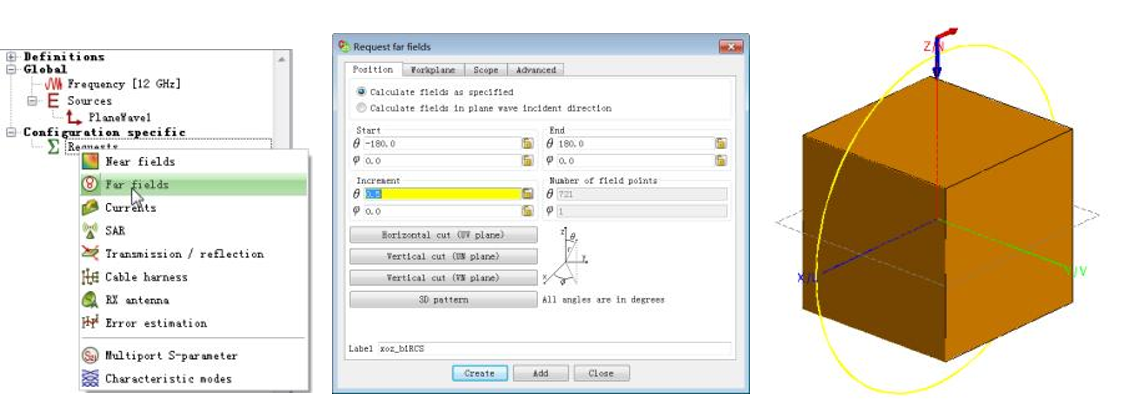

• 在树型浏览器中,展开Configuration specific节点, 选中”Requests”节点,点击鼠标右键,选择”Far fields”,弹出”Request far fields”对话框:
• 点击 Vertical cut (UN plane)
• 修正Increment中的 theta: 0.5
• Label: xoz_biRCS
• 点击 Create
求解设置-电流-Current

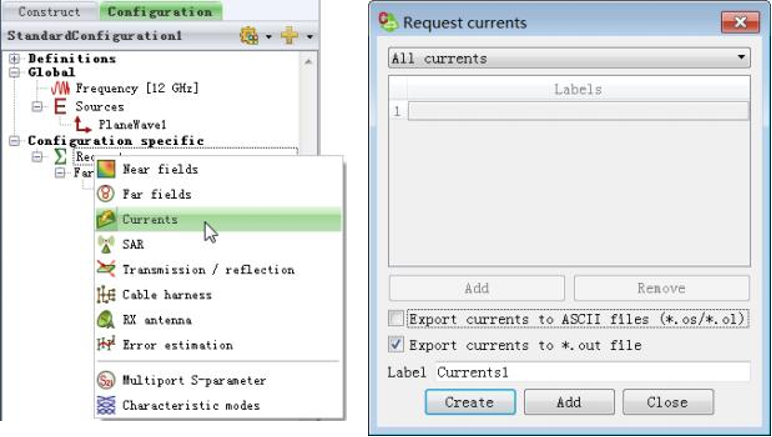

• 在树型浏览器中,展开Configuration specific节点, 选中”Requests”节点,点击鼠标右键,选择”Currents”,弹出”Request currents”对话框:
• 采用默认设置
• Label: Currents1
• 点击 Create

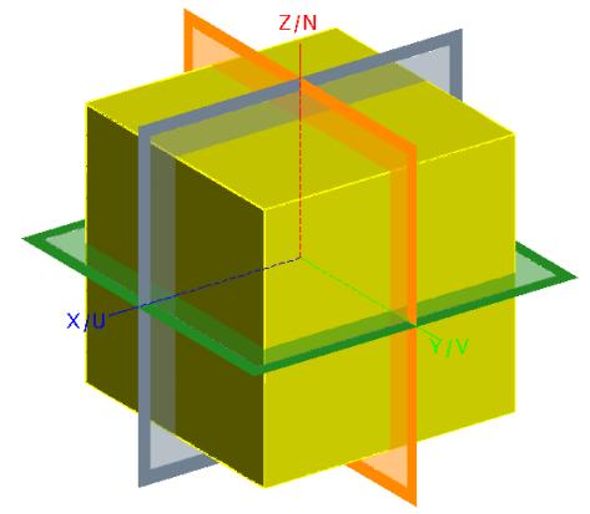

求解设置-对称

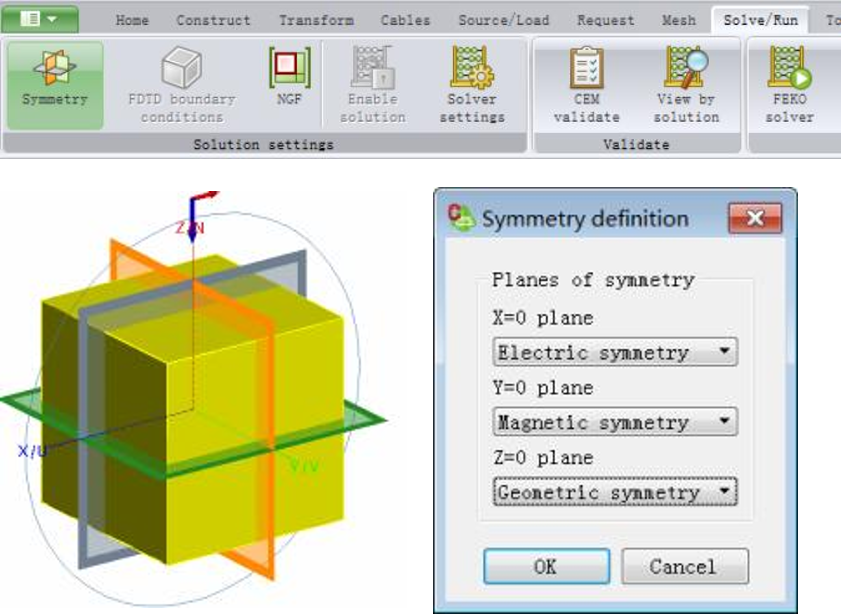

• 进入”Solve/Run”标签, 点击”Symmetry”图标按钮”
”,弹出”Symmetrydefinition”对话框:
• X=0 plane: Electric symmetry
• Y=0 plane: Magnetic symmetry
• Z=0 plane: Geometric symmetry
• 点击 OK

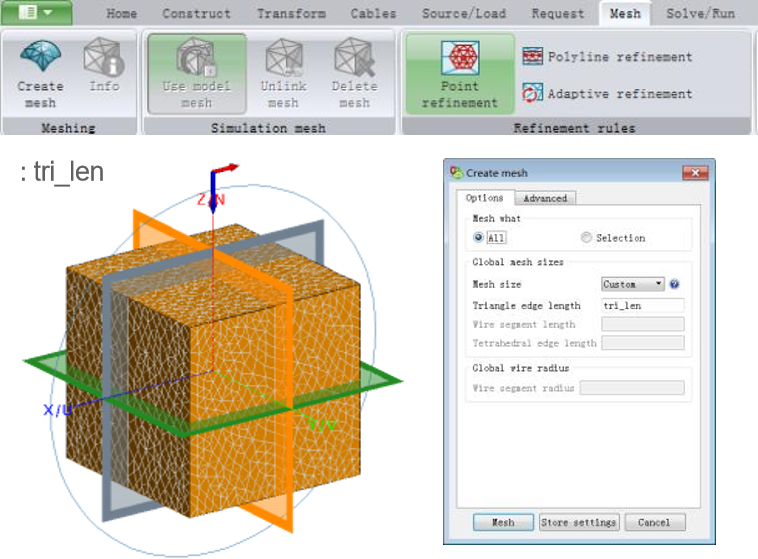

网格生成
• 进入”Mesh”标签, 点击”Create mesh”图标按钮”
”, 弹出”Create mesh”对话框 Mesh size: 改为 Custom
• Triangle edge length
• 点击 Mesh
预处理

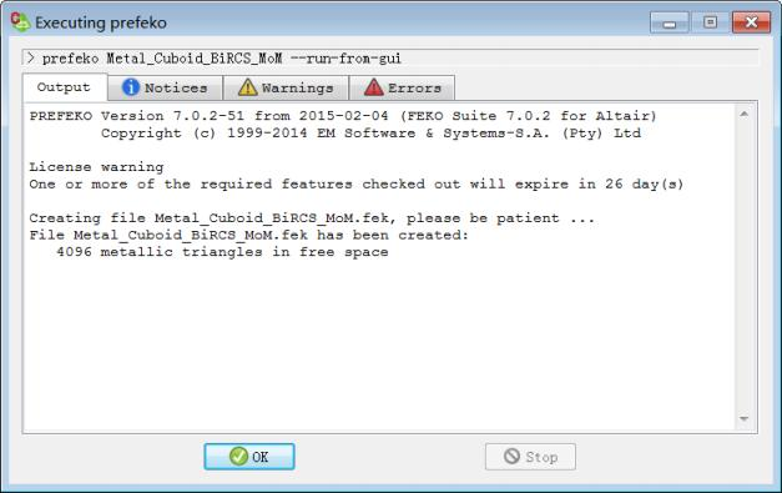

• 进入”Solve/Run”标签, 点击”Prefeko(Alt+2)”图标按钮”
”, 弹出”Executingprefeko”对话框:
• 点击”OK”

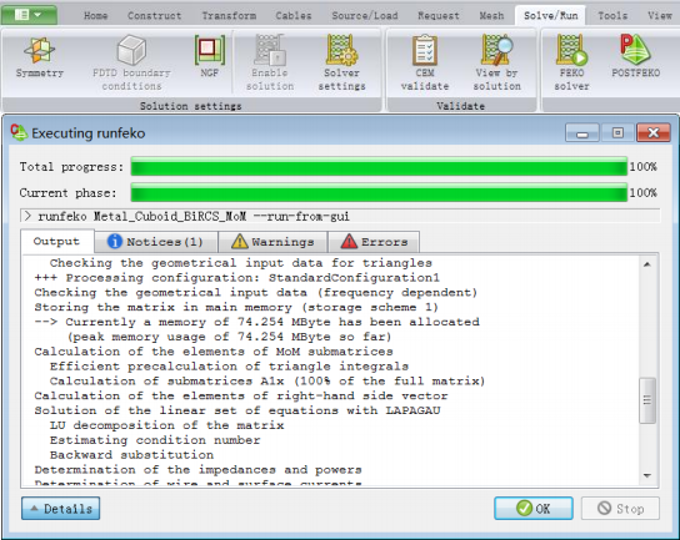

提交FEKO计算
• 在”Solve/Run”标签, 点击”FEKO Solver”图标按钮”
”, 弹出”Executing runfeko”对话框:
• 运行完毕,点击”OK”
后处理POSTFEKO显示结果-3D

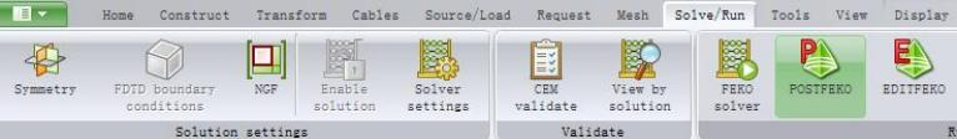

• 在”Solve/Run”标签, 点击”POSTFEKO”图标按钮”
”, 进入POSTFEKO操作界面;

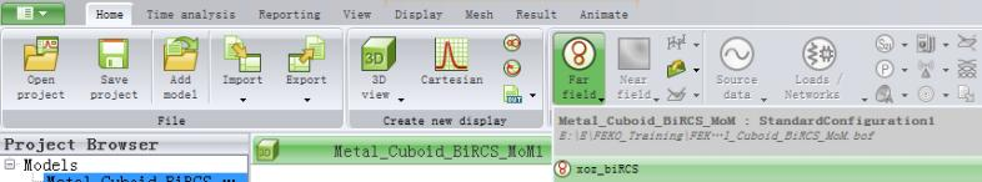

• 在”Home”标签中,点击”Far field”图标按钮”
”, 选择” xoz_biRCS”

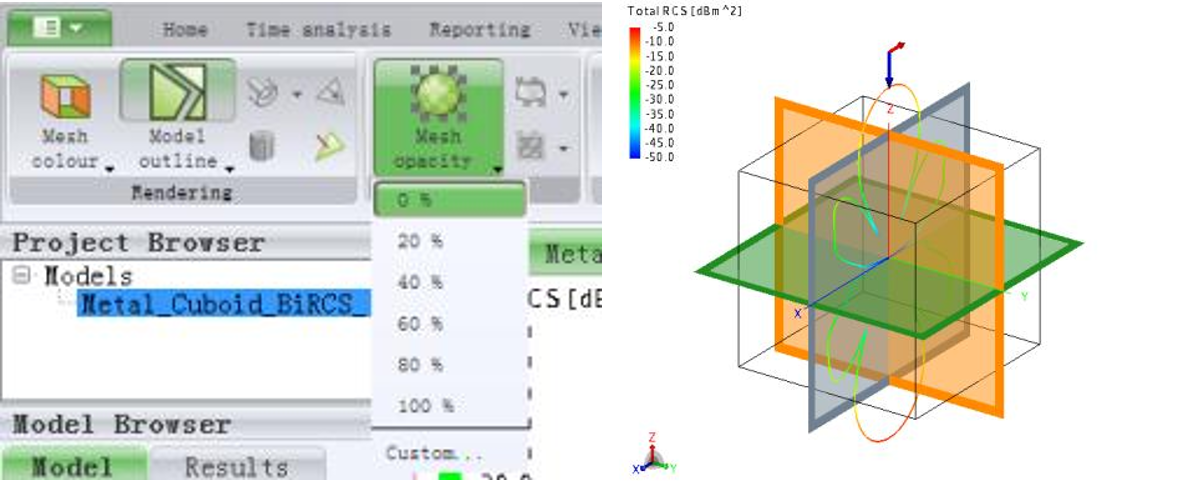

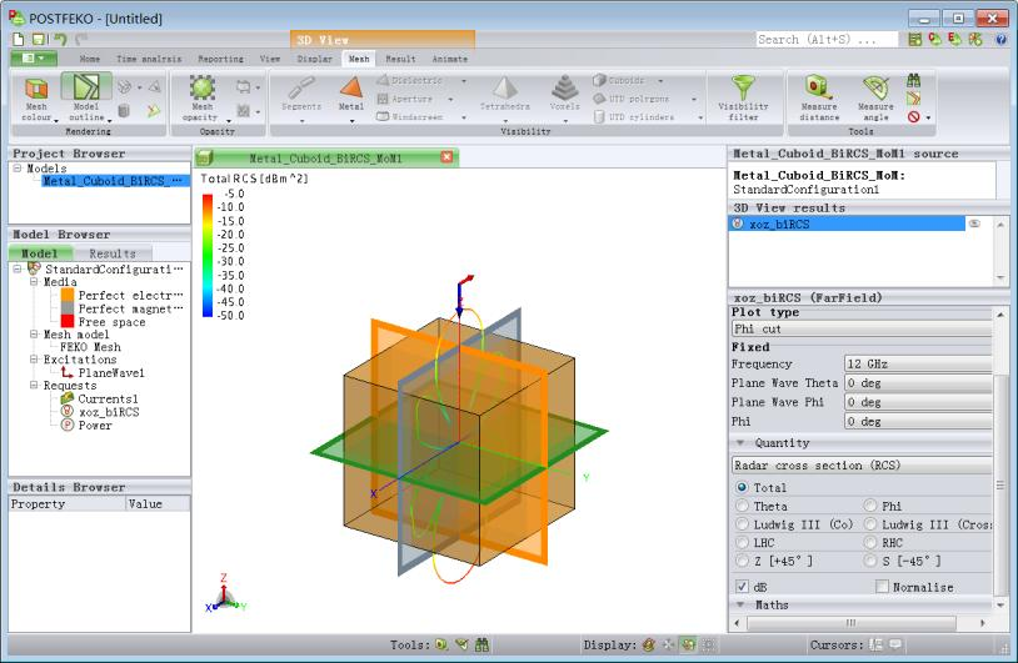

后处理POSTFEKO显示结果-3D

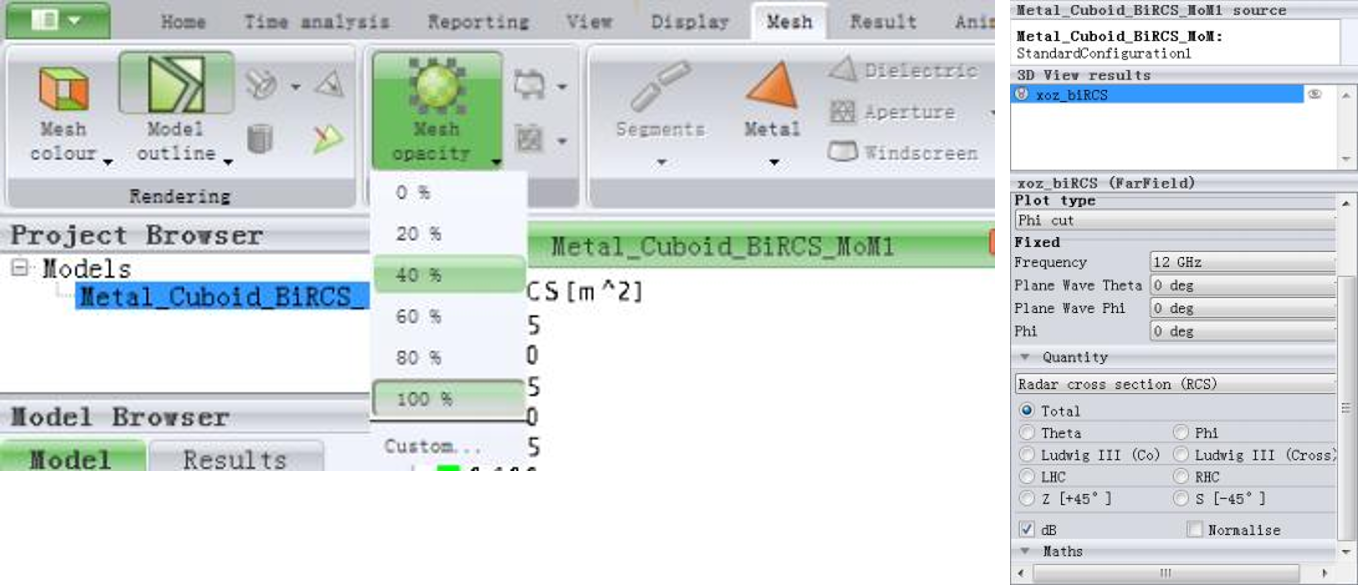

• 进入”Mesh”标签中,点击”Mesh opacity”下拉列表图标按钮”
”, 选择”40%”
• 在右侧面板中, 在”Quantity”区域勾选 dB
• 在”Mesh”标签中,点击”Mesh opacity”下拉列表图标按钮”
”, 选择”0%”;
详细内容请见附件
