第60夜 | 换个角度看世界：应力变换1
“师傅，我感觉我的力学世界观崩塌了。这两个根低碳钢和铸铁的杆子明明受的是纯拉伸，为什么拉断后，铸铁会在横截面断开，但是低碳钢边缘会出现约45°的斜面？还有这两根根低碳钢和铸铁的轴，明明受的是纯扭转（纯切应力），为什么铸铁轴裂出一个45°的螺旋面，低碳钢轴就像刀切一样沿着横截面齐刷刷的断开了呢？这完全不符合受力逻辑啊！”
地点：力学实验室。实验台上摆满了刚拉断和扭断的金属试样。
人物：
小生：正拿着放大镜，对着一个断成45°螺旋面的铸铁圆轴百思不得其解。 老师傅：手里抛着一块橡皮泥，慢悠悠地走了过来。
1. 视觉欺骗：纯拉伸里的“暗流”，纯扭转里的“拉扯”
小生：师傅，我感觉我的力学世界观崩塌了。这两个根低碳钢和铸铁的杆子明明受的是纯拉伸，为什么拉断后，铸铁会在横截面断开，但是低碳钢边缘会出现约45°的斜面？

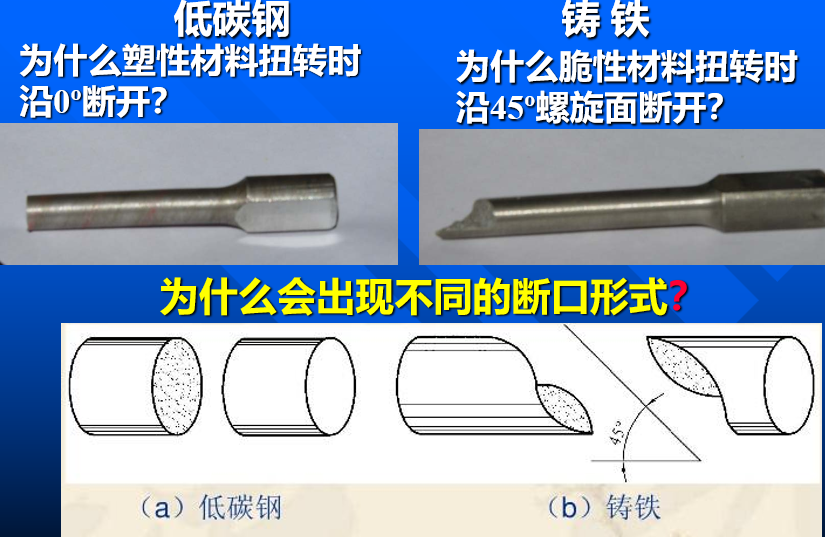

还有这两根根低碳钢和铸铁的轴，明明受的是纯扭转（纯切应力），为什么铸铁轴裂出一个45°的螺旋面，低碳钢轴就像刀切一样沿着横截面齐刷刷的断开了呢？这完全不符合受力逻辑啊！

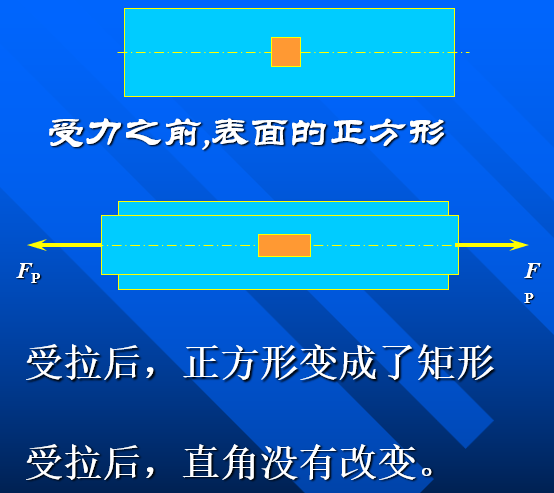

老师傅：哈哈，眼见不一定为实。你以为的“纯拉伸”和“纯剪切”，只是站在特定的角度看到的表象。来，做个思维实验。 假设在一个受纯拉伸的平板上画一个正放的正方形（边平行于受力方向）。受拉后，它会被拉长变细，成了一个矩形。正方形的四个角还是90°，对吧？
小生：对，直角没变，说明没有发生剪切变形，也就是横截面和纵截面上没有切应力。这很符合“纯拉伸”的设定。

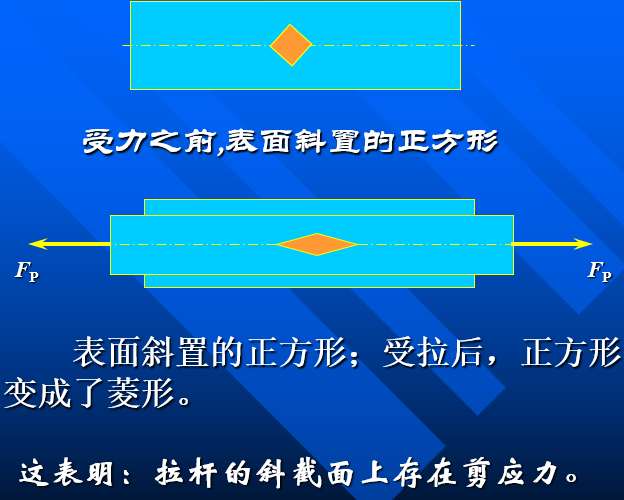

老师傅：好。现在，咱们在同一个平板上，画一个斜着放（旋转45°）的正方形。再拉伸一次，你猜它会变成什么样？
小生：唔……它沿着对角线被拉长了，原本的直角会被压扁或者拉开……它变成了一个菱形！老师傅：直角改变了，意味着什么？
小生：意味着在这个斜置的微小面上，发生了剪切变形？
老师傅：没错，也就是说，一个看似干干净净的“纯拉伸”，只要换个斜截面去观察，就能真真切切地感受到切应力的存在。

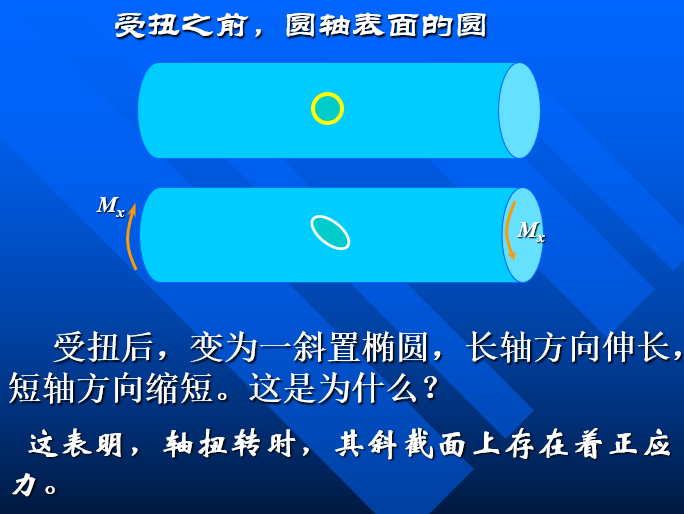

老师傅：不仅是拉伸，扭转也一样会骗人。如果我们在纯扭转的轴表面画一个圆，扭转后，这个圆会变成一个斜置的椭圆。你想想，圆为什么会变成椭圆？
小生：说明原来的圆，沿着椭圆的长轴方向伸长了，短轴方向缩短了……
老师傅：那线段的伸缩代表着什么？
小生：线段伸缩代表着拉压变形……也就是正应力！所以在纯扭转（纯剪切）的轴里，其实暗藏着正应力！
2. 断裂之谜：材料的“阿喀琉斯之踵”
老师傅：有了这个认知，桌上这些奇形怪状的断口就完全能解释了。你要记住材料的致命弱点：塑性材料（如低碳钢）怕剪切（切应力），脆性材料（如铸铁）怕拉伸（拉应力。

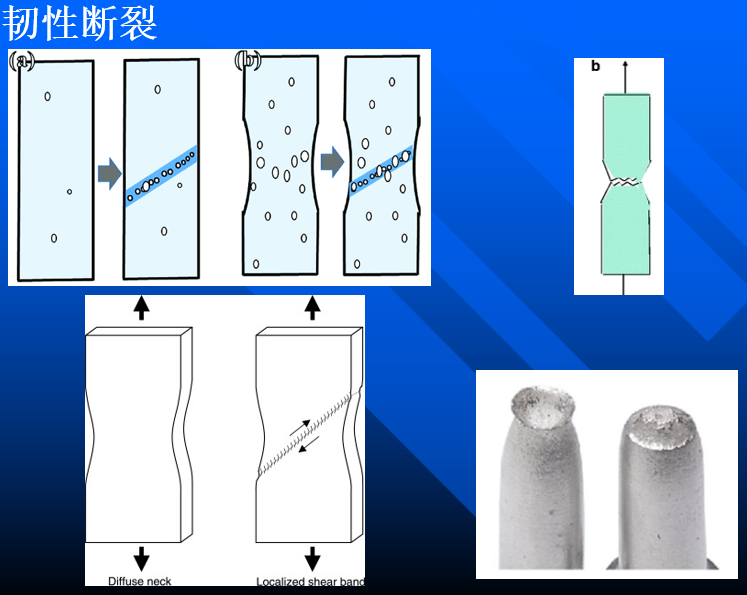

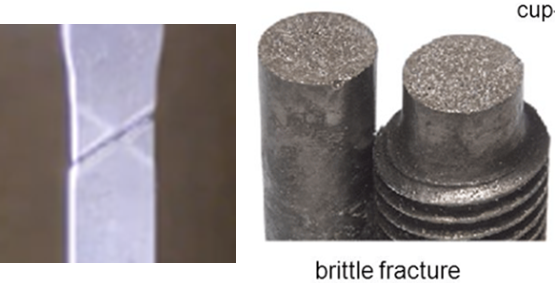

看拉伸：铸铁怕拉，所以它直接沿着拉应力最大的横截面（0°）被脆生生地扯断，断口齐平。但低碳钢怕剪，由于斜面上暗藏着切应力，它最终会在切应力最大的斜面（45°处）发生滑移，形成杯锥状断口的剪切唇。
看扭转：低碳钢怕剪，扭转时横截面上的切应力最大，所以它沿着横截面齐平剪断。而铸铁怕拉，纯剪切在斜面上诱发了拉应力，铸铁承受不住这种“暗藏的拉扯”，于是沿着拉应力最大的45°方向裂开，形成了螺旋面。
小生：师傅，这种现象太神奇了！应力就像个变色龙，换个截面角度，正应力和切应力就能互相转化。可是，怎么用数学把这种“伪装”给扒下来呢？
3. 数学解密：用微元平衡撕开伪装
老师傅：这就必须请出咱们的老本行——微元受力平衡。

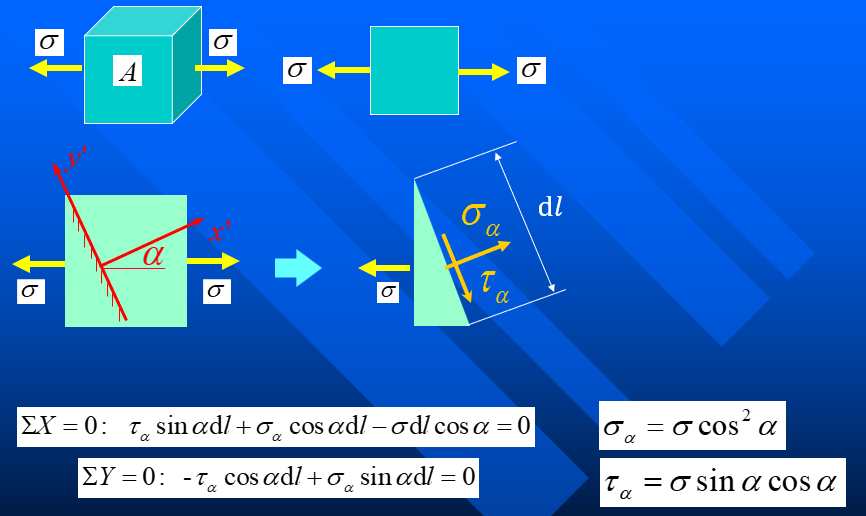

【场景一：单向拉伸的斜截面推导】老师傅：我们从受单向拉应力 的杆件中，切出一个带有斜角 的微元三角块。 设这个斜截面的长度为 。那么根据几何关系，它左侧的垂直截面长度就是 。 左侧垂直面上只受水平向左的正应力 ，所以水平向左的拉力为 。 而在长度为 的斜截面上，我们假设存在未知的正应力 和切应力 。
对这个微元块列 方向（水平）和 方向（竖直）的受力平衡方程：
小生：我来解方程组！ 由 可以得到： 。 把这个代入 的方程（同时约掉 ）：
括号里通分变成 ，所以：
再代回求 ：

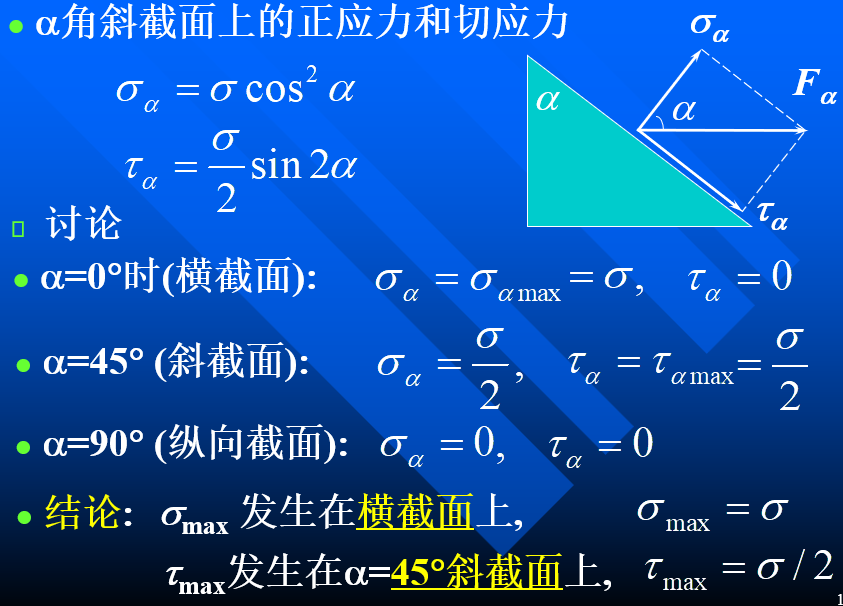

小生：推导得太严密了！当 时， ，切应力达到最大值 ！这就是低碳钢在45°屈服的铁证！

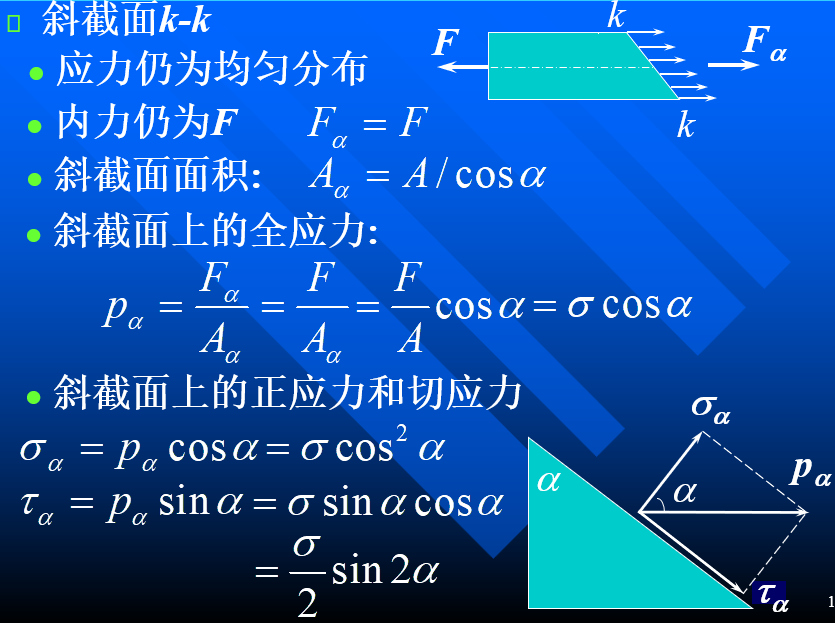

而且师傅，看着这个结果 ，其实也能从直观上辅助理解：水平力 投影到法向乘了一个 ，而斜面面积变大了 倍，应力是力除以面积，这一来一回刚好乘了两个 ！
老师傅：非常敏锐！在单向拉伸时，因为面上只有单向的力，确实可以事后用“斜面面积放大效应”来辅助记忆。但这只是一条捷径，不能包打天下。

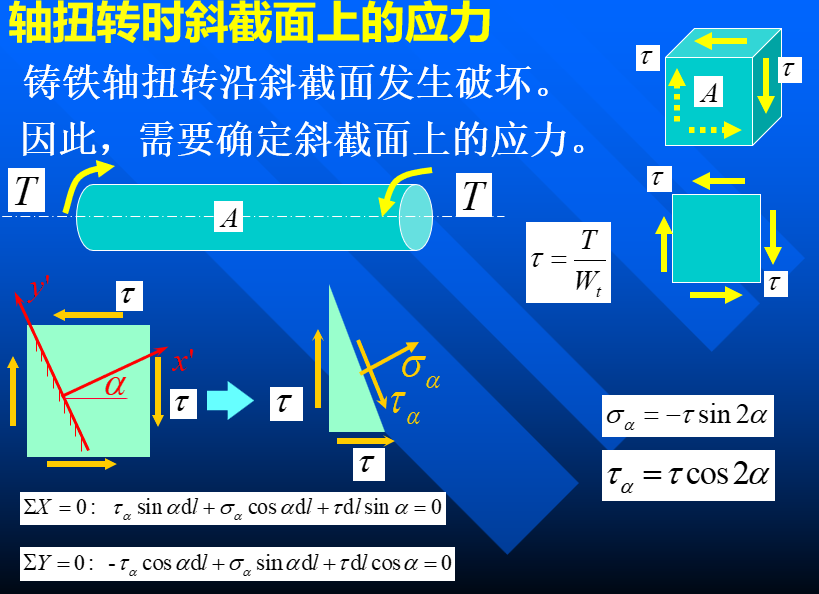

【场景二：纯扭转的斜截面推导】老师傅：来看看纯扭转（纯剪切状态）。如果你还想用“面积放大 法”，就会死得很惨。为什么？ 因为根据切应力互等定理，微元体的水平底面和垂直侧面上都有互相咬合的切应力！你切出一个斜面微元，不再是只有一个面受力，而是两个面都在受剪力。这时候必须老老实实回到微元平衡方程。
我们切出一个受纯切应力 作用的微元体，斜截面长度仍为 。 对这个微元块列 方向和 方向的受力平衡方程：
解这个方程组，利用三角函数倍角公式化简后，我们会得到：
小生：让我代入验证一下！当 时， ， 。 所以切应力 ，而正应力 ！ 纯剪切的截面转过45°后，竟然变成了完全没有切应力、只有纯拉压的正应力状态！这就完美解释了铸铁为什么会在纯扭转时，被45°方向上“暗藏”的最大拉应力给撕成螺旋面了！
老师傅：一点就通。单向拉伸和纯剪切是两种最极端的平面应力状态。但在真实的工程中，一根主轴往往同时承受着弯曲（拉压）和扭转（剪切）。在那样的二向应力状态下，斜面上的应力该怎么算？咱们下一夜，去寻找破局的终极公式。
