气密试验中的“等效性陷阱”：氦气和氢气真的能互相替代吗？

今天突然想到这个话题，相信这也是困惑新手小白的一件事，记得我刚工作的第一个早会，我就对采用氦气来检测提出了质疑，当然也闹了笑话，后来自己请教和查阅书籍也就明白是怎么回事了；当时是看的这本书，顺便推荐一下；

在高压气体系统，尤其是Ⅳ型储氢气瓶、阀门、管路和车载供氢系统中，气密试验通常不会直接使用氢气，而是采用“氦气”或“氦氮混合气（He/N₂）”。

其核心原因是主要是：安全性、检测灵敏度、成本和与真实工况的等效性之间的平衡。

这个问题其实涉及三个层面：

为什么不用氢气直接测？

氦氮混合气到底有什么优缺点？

用公式把氦气泄漏率换算成氢气泄漏率，是否真的可靠？

下面按工程实际展开。

PART 01

为什么气密试验很少直接用氢气

1）安全风险高

氢气最大的问题是：易燃、爆炸极限宽、点火能极低

分子极小、氢气在空气中的爆炸范围：4%-75%

点火能量仅：0.02mJ

意味着：静电/继电器火花/金属碰撞/电机碳刷/都可能引燃。

因此：在生产线大批量气密检测中，如果直接使用高压氢气：风险极高/防爆等级要求极高/需要全厂防爆/通风要求严苛运营成本巨大/所以工程上通常避免。

总结下来就是：危险还不划算；

2）氢气泄漏太“活跃”

氢气具有：极高扩散系数、极低黏度、极小分子尺寸

因此：很多微小缺陷：O型圈微划伤、塑料微孔、界面爬漏、螺纹间隙、在氢气下会放大。

这会导致：有些产品：氦检合格上氢后仍然漏这也是Ⅳ型瓶装车后批量漏气经常出现的原因之一。

PART 02

为什么大量使用氦气或氦氮混合气

1）氦气的优点

（1）惰性、安全

氦气：不燃、不爆炸、不腐蚀、不与材料反应

适合工厂连续检测。

（2）分子小，容易发现微漏

氦原子非常小。

很多微裂纹：氮气测不出、氦气能测出、因此氦检灵敏度极高。

氦质谱检漏甚至可以达到：10^-9-10-¹²Pa·m³/s

这是工业中最灵敏的方法之一。

（3）背景含量低

空气中的氦含量只有：

因此：背景干扰很小。而如果用氢气：

空气中可能存在：水蒸气、烃类、氢背景

容易误判。

2）为什么还要混氮气

纯氦有一个致命缺点：

太贵

尤其：35MPa、70MPa系统、大容积瓶组、长管拖车、批量产线纯氦成本极高。因此工业上常用：3%-5% He + 95% N₂10% He + 90% N₂

这样：降低成本、保留氦检能力、安全性更高

PART 03

氦气与氢气的等效性问题

这是工程上最关键的问题。

很多企业认为：

“氦检合格 = 氢气一定不漏”

实际上并不绝对。

1）为什么氦气与氢气泄漏行为不同

气体泄漏并不只取决于分子大小。

还与：黏度、扩散系数、温度、泄漏通道、尺寸材料、吸附、聚合物渗透性有关。尤其Ⅳ型瓶：内胆是塑料、存在渗透、存在界面扩散

氢气和氦气差异会更明显。

2）常见换算公式

工程上经常使用：

基于气体黏度或 Graham 定律进行换算。

对于小孔层流泄漏：

泄漏率近似：Q∝1/μ

其中：

Q：泄漏率

μ：动力黏度

由于：

氢气黏度略低于氦气。

因此通常认为：

即：Q_h2=(1.2-1.5)Q_He

氢气泄漏率一般高于氦气。

3）分子流状态下

如果泄漏孔极小：

进入分子流区。

则依据 Graham 定律：

Q1/Q2=根号（M2/M1）

其中：

M：分子量

氢气分子量：M_h2=2

氦气：M_He2=4

则：Q1/Q2=1.41

所以：很多标准中会采用：

1.3～1.5倍换算。

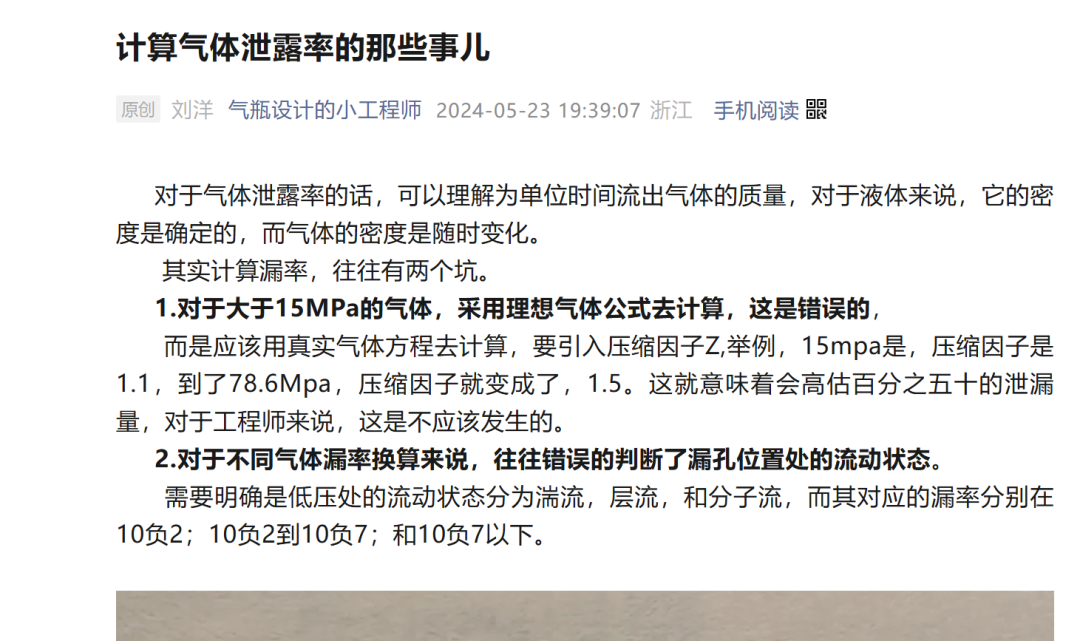

补充：我在以往的文章中写过：

PART 04

这种换算真的可靠吗？

答案是：

“有限条件下成立”

只有在：泄漏通道稳定、金属刚性结构、微孔尺寸固定、温度稳定、无聚合物渗透情况下。

PART 05

Ⅳ型储氢瓶为什么经常“氦检合格，上氢漏气”

这是行业里的典型问题。

原因通常包括：

1）聚合物渗透机制不同

Ⅳ型瓶：HDPE、PA阻隔层对氢气与氦气的渗透行为并不一致。

氢气：更容易扩散、更容易溶解、更容易沿界面迁移

因此：氦检并不能100%代表氢环境。

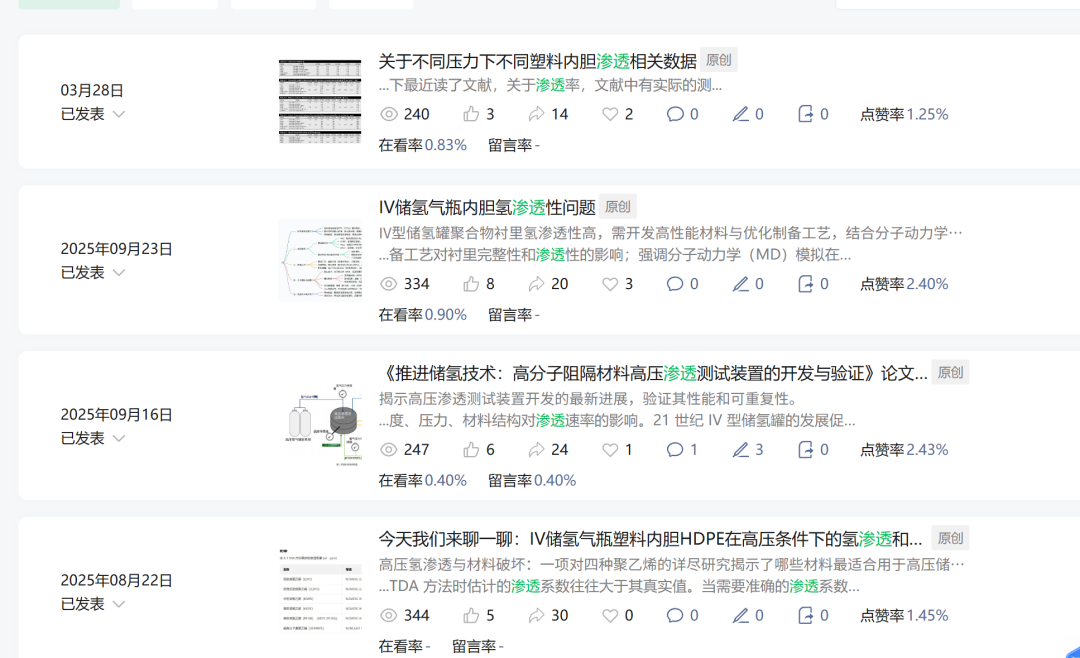

参考之前的文章：

2）压力循环导致结构变化

很多产品：氦检时：静态、常温一次加压、但上车后：高频循环、温度波动、振动、蠕变、泄漏通道会逐渐形成。

3）密封材料氢相容性问题

例如：EPDM、NBR、FKM。

在氢环境中：

可能发生：溶胀、脱气、爆裂、快速减压损伤（RGD）导致后期漏气。

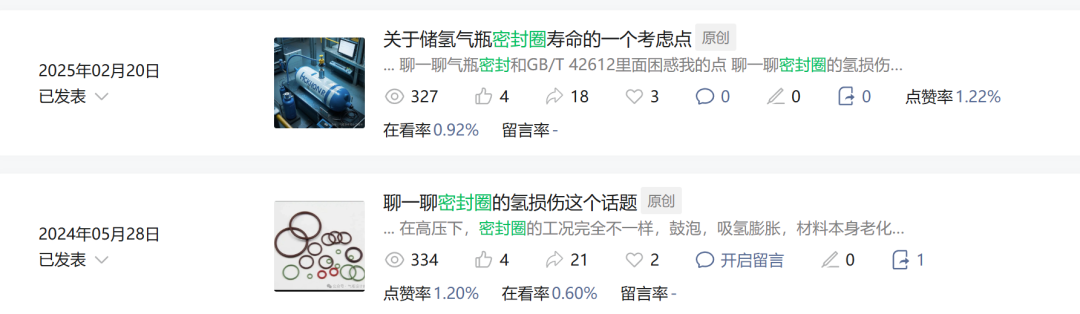

这里我写了两篇：

PART 06

工程上如何正确理解“氦检”

真正合理的工程逻辑应该是：

氦检：用于生产一致性、微漏筛查、工艺控制

而不是：“完全等效氢气服役”。

PART 07

更合理的工程方案

现在行业里越来越倾向：

1）生产阶段

使用：氦检、氦氮混合检漏保证安全和效率。

2）开发验证阶段

增加：高压氢循环、氢环境老化、氢渗透测试、热循环、振动耦合验证真实服役性能。

PART 08

总结

很多人误以为：“氦气比氢气分子还小，所以氦检合格一定安全。”

实际上：真正决定漏不漏的，不是单纯“分子大小”，

而是：泄漏机制、材料扩散、密封界面演化、氢环境相容性、压力循环行为

因此：“氦检”更像一种高灵敏筛查工具，=而不是氢服役的完全等效替代。

来源：气瓶设计的小工程师
