一、开篇：你是否遇过这个"隐形天坑"？
我有个学员，准备分析一个风叶片的变形情况。他建好了模型、设置了边界条件、跑完了仿真。现在需要提取叶片边缘在径向方向上的变形数据，用于后续的强度校核。

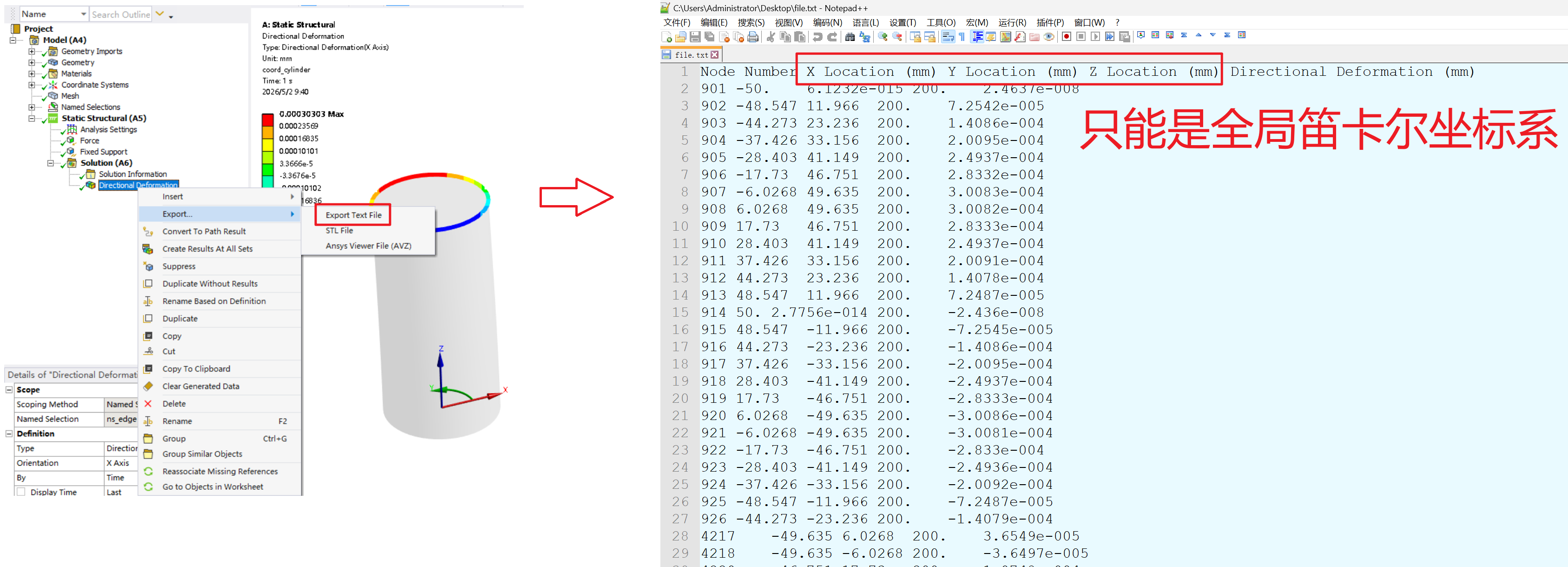

他右键点击"Deformation"结果，选择"Export to Text File"，数据导出成功——但打开一看，傻眼了：
导出的数据只有 X、Y、Z 三个方向的笛卡尔坐标系下的位移
而他需要的是径向（r）、切向（θ）、轴向（h）圆柱坐标系下的变形数据。
于是他只能手动拿EXCEL，一个一个数据去转换坐标。
这，正是无数旋转机械工程师都在经历的"隐形天坑"：
ANSYS Mechanical 手动导出的节点数据，永远只能是笛卡尔坐标系（X、Y、Z）。没有办法直接导出圆柱坐标系（r、θ、h）下的变形、应力、应变数据。
但其实，这个问题根本不需要手动转换。用Python脚本+ANSYS API，你可以让电脑自动完成"读取数据→坐标转换→写入文件"的全流程——不仅省时省力，还能100%准确，彻底避免手动出错的情况。
二、为什么ANSYS的"手动导出"这么不给力？
在深入脚本前，我们得先搞懂一个关键问题：为什么ANSYS不直接提供圆柱坐标系的导出选项？
2.1 ANSYS的设计逻辑
ANSYS Mechanical 的导出功能，本质上是直接将求解器计算的节点数据（基于笛卡尔坐标系）输出到文本文件。这是最"原始"的导出方式——快、稳定、通用。

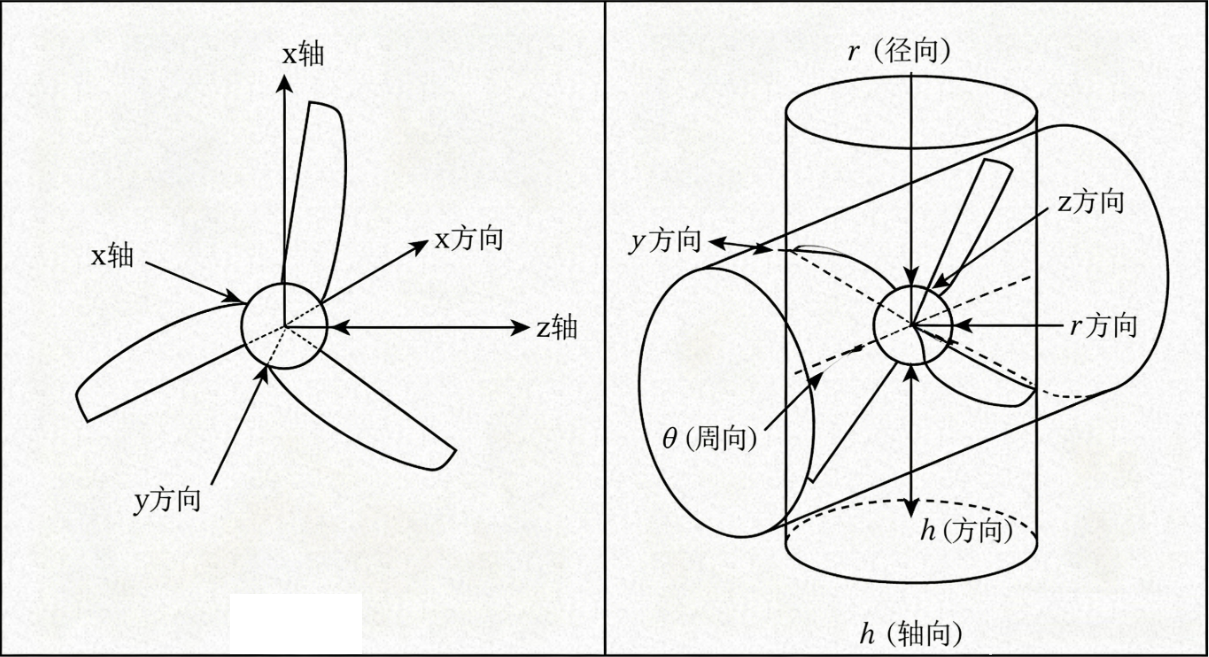

但对于旋转机械、圆形结构、壳体分析这类工程问题，工程师需要的往往不是笛卡尔坐标下的数据，而是以旋转轴为基准的圆柱坐标系下的数据：
• 🔴 径向变形（r 方向） ：叶片是否向外/向内弯曲 • 🟡 切向变形（θ 方向） ：叶片是否扭转 • 🟢 轴向变形（h 方向） ：叶片沿转轴的位移
2.2 "手动导出"为什么够不上？
因为 ANSYS 的设计哲学是：UI界面提供通用的、适配所有工程问题的功能。圆柱坐标转换是"个性化需求"，而不是"通用需求"，所以官方没有把这个功能做进导出界面。
而二次开发恰好解决了这个问题：通过脚本，我们可以：
三、核心技术揭秘：从"偏好设置黑科技"到"圆柱坐标转换"
3.1 圆柱坐标系的数学原理
现在来讲坐标转换的数学部分。别担心，不复杂。
给定一个节点的笛卡尔坐标 (X, Y, Z)，如何转换为圆柱坐标 (r, θ, h)？

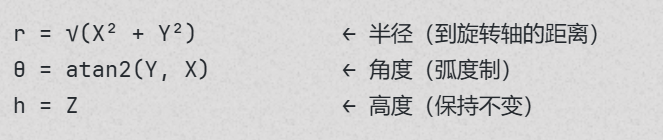

只需3个公式：
直观理解：
想象一个圆筒形结构，中心轴是 Z 轴。任何一个节点到轴的垂直距离就是 r，相对于某个参考方向的角度就是 θ，沿轴向的高度就是 h。

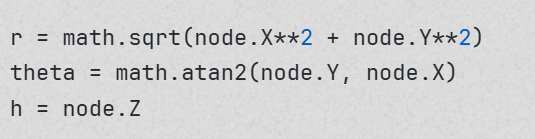

在代码中，这3个公式就对应：

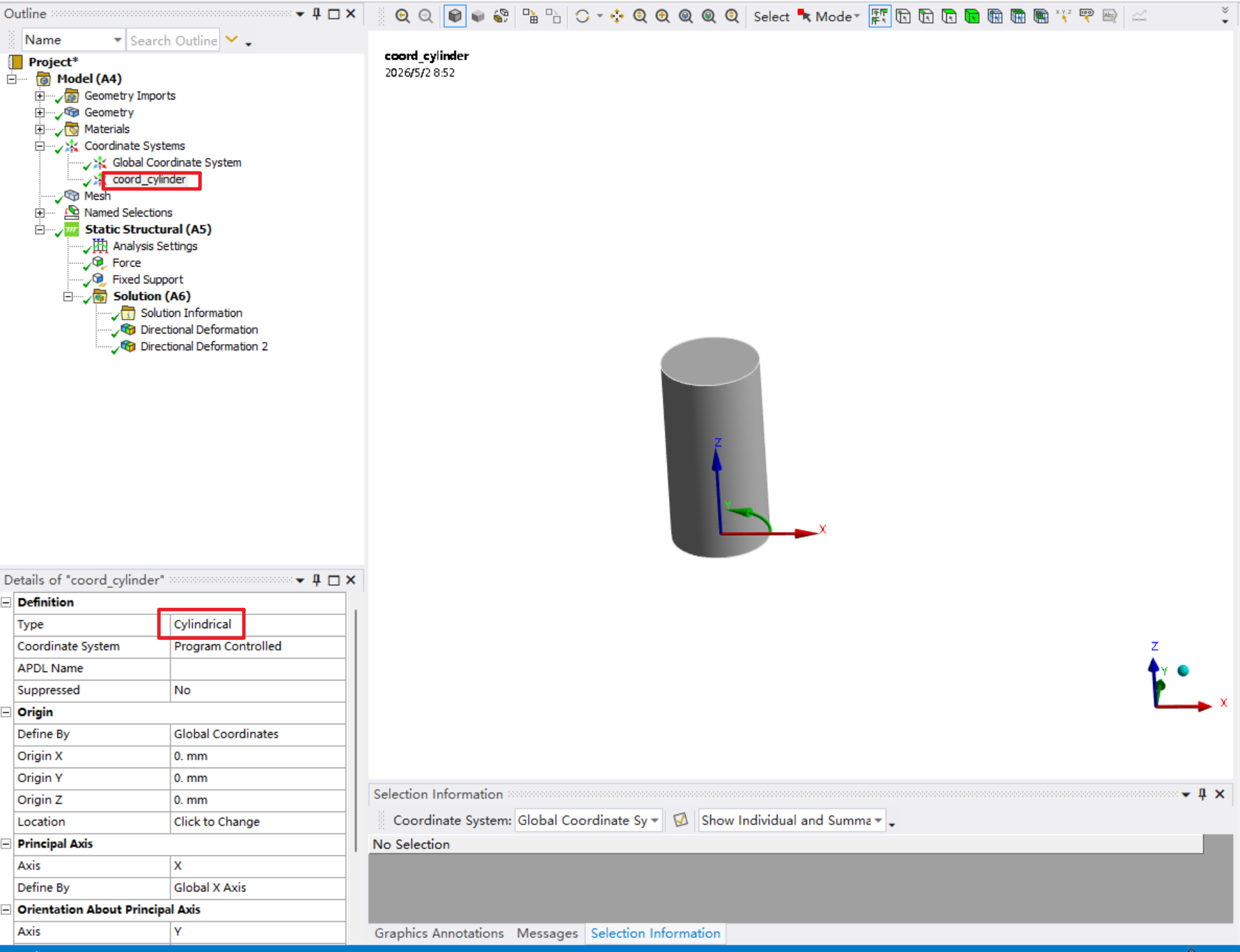

3.2 在ANSYS中创建局部圆柱坐标系
为什么要在 ANSYS 模型中创建圆柱坐标系？因为我们要让方向变形分析基于这个坐标系进行计算。
代码如下：
代码讲解：
GetObjectsByName() 查找名为 "coord_cylinder" 的坐标系AddCoordinateSystem() 新建一个坐标系CoordinateSystemType = CoordinateSystemTypeEnum.Cylindrical注意： 如果你的旋转轴不在原点（比如在 Z=100mm 处），需要修改 OriginZ = Quantity(100, "mm")。
3.3 添加"方向变形"分析，基于圆柱坐标系
接下来，我们要在分析中添加一个特殊的结果对象："方向变形"（Directional Deformation）。这个对象有个重要特性：它可以基于指定的坐标系进行计算。
关键讲解：
• AddDirectionalDeformation()：添加一个"沿指定方向的变形"结果对象• CoordinateSystem = local_coord：这是核心！ 告诉 ANSYS 基于我们刚创建的圆柱坐标系来计算变形• NormalOrientation = NormalOrientationType.XAxis：在圆柱坐标系中，沿 X 轴方向（对应圆柱坐标系的 r 方向，即径向）• Location = ns_edge：指定分析位置（这里是我们提前在 ANSYS 中定义的命名选择"ns_edge"）• EvaluateAllResults()：计算所有结果
为什么这样做？ 通过"方向变形"对象，ANSYS 会自动在圆柱坐标系下计算径向变形，我们只需读取这些预计算的结果，再加上坐标转换，就能得到完整的圆柱坐标数据。
3.4 读取节点数据并批量坐标转换

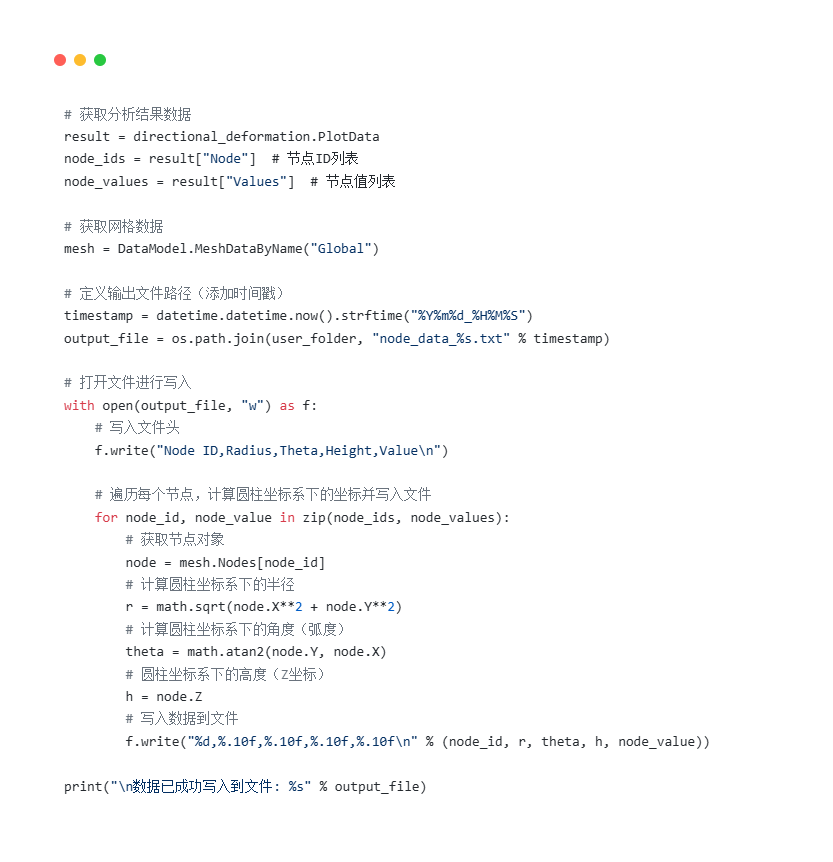

现在来到最后一步——从方向变形结果中读取节点数据，进行坐标转换，写入文件：
逐行讲解：
• directional_deformation.PlotData获取方向变形的计算结果• result["Node"]提取节点ID列表• result["Values"]提取对应的变形值列表
• DataModel.MeshDataByName("Global")获取全局网格数据• 后续通过 mesh.Nodes[node_id]查询每个节点的 XYZ 坐标
• datetime.datetime.now().strftime("%Y%m%d_%H%M%S")自动生成时间戳（如"20250308_143527"）• 避免文件名重复，便于追溯
• 循环遍历每个节点 • 调用前面讲过的3个公式进行坐标转换 • 将 Node ID、r、θ、h、变形值 按逗号分隔写入文件
小技巧："%.10f" 表示保留10位小数，精度足够工程计算。
四、完整代码 + 运行步骤

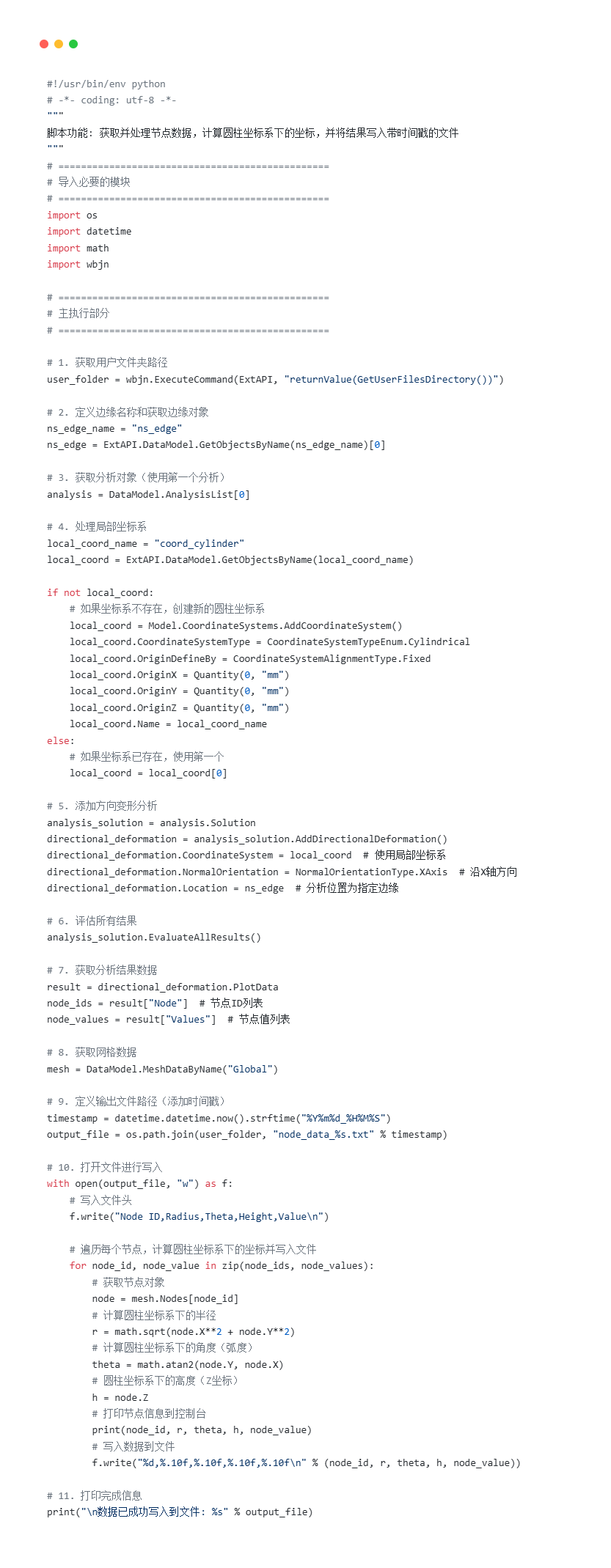

4.1 完整代码
4.2 运行步骤
前置条件检查清单：
• ✅ ANSYS Mechanical 已打开，并完成仿真计算 • ✅ 模型中已创建命名选择"ns_edge"（对应要提取数据的边缘或面） • ✅ 分析已求解完毕，结果可用
运行步骤：

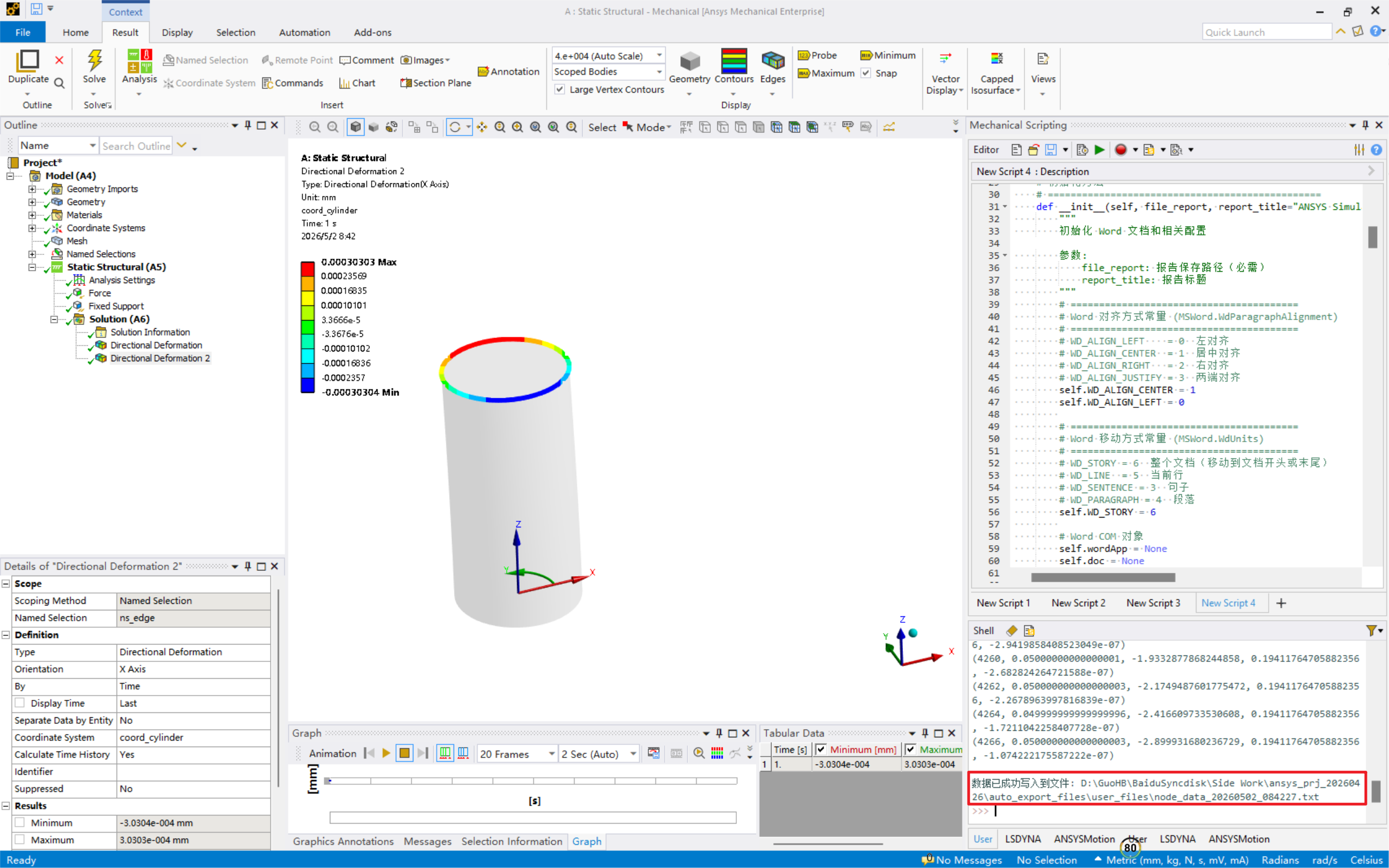

输出文件格式：

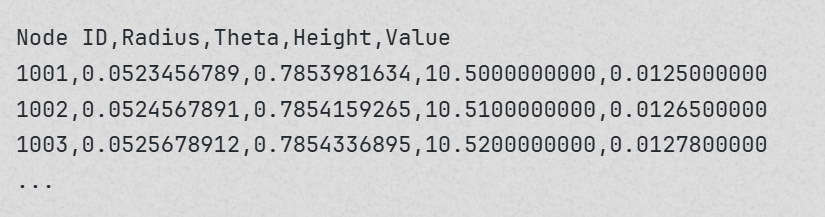

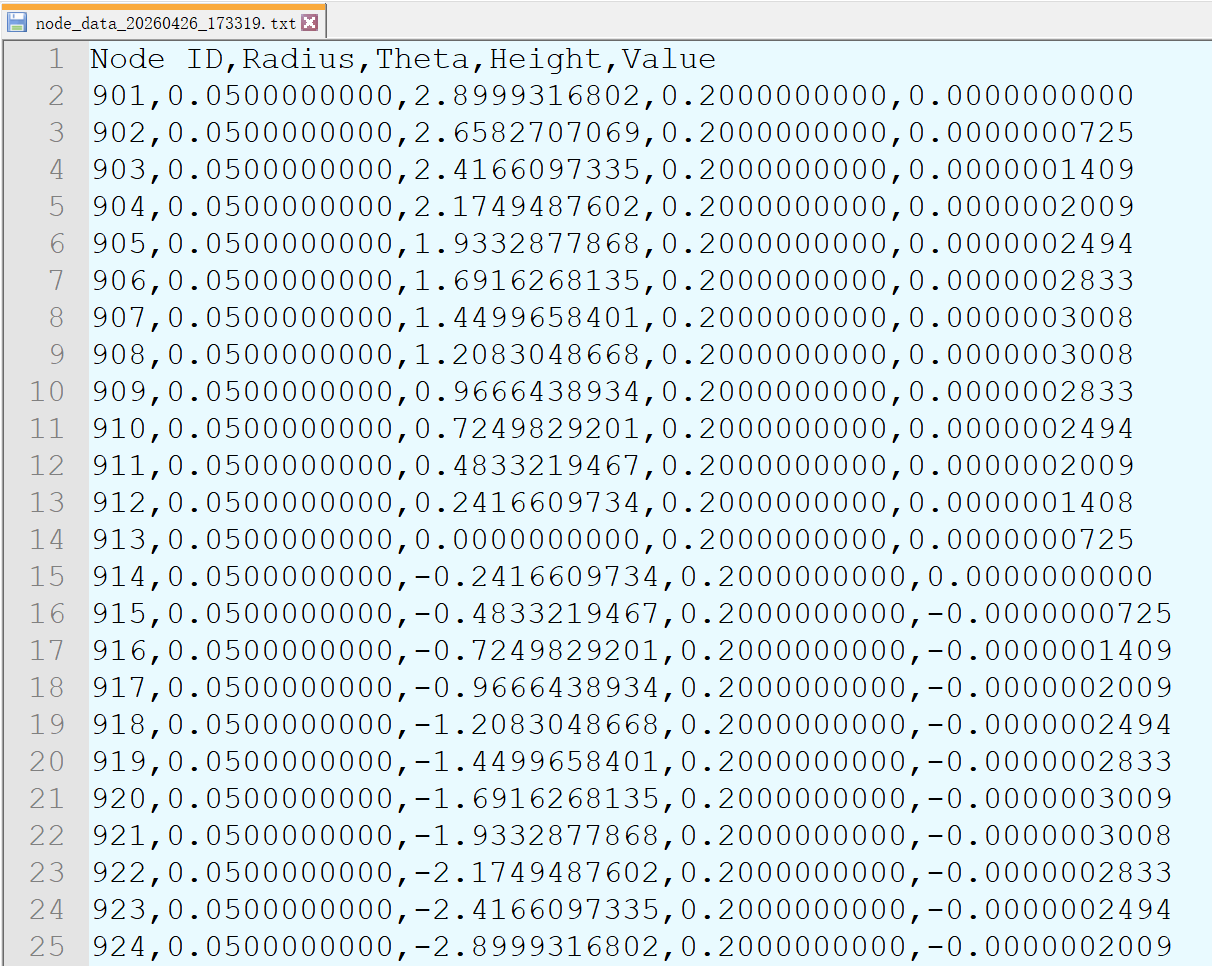

脚本会生成一个名如 node_data_20250308_143527.txt 的文件，内容如下：
• Node ID：节点编号 • Radius：径向（r，单位m） • Theta：切向角度（θ，单位弧度） • Height：轴向（h，单位m） • Value：对应的变形值
4.3 脚本扩展

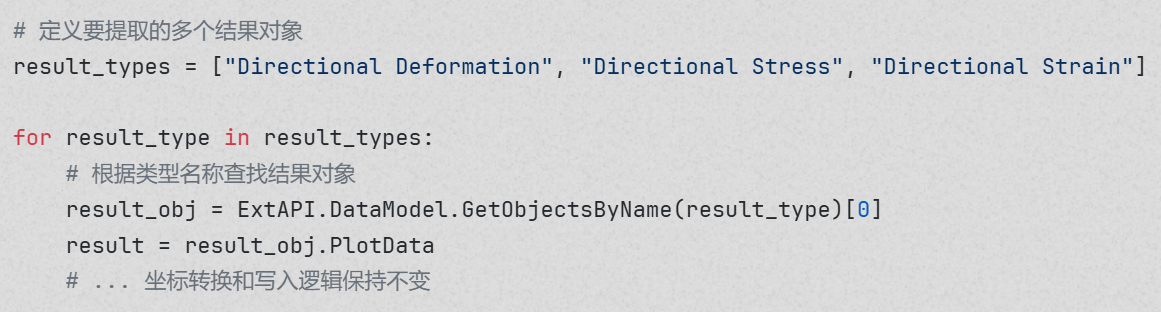

此外，如果你需要同时导出"径向变形""径向应力""径向应变"等多个圆柱坐标系下的结果，可以轻松扩展脚本：
这样一次运行就能生成 3 个不同的输出文件，比逐个手动导出快得多。
五、结语：从"手动转换"到"自动化分析"
基于这个脚本，现在我们只需要：
1. 在 ANSYS 中创建一个命名选择（5 秒钟） 2. 运行这个脚本（5秒） 3. 得到完整的圆柱坐标数据，直接用于后续分析
省下来的不仅仅是时间，还有——
✅ 准确性保证：不再有手动计算的错误
✅ 可重复性：下次遇到类似分析，脚本直接复用
✅ 可扩展性：轻松改造成批量处理多个结果
✅ 工程自信：数据来自系统化流程，而不是手动计算
其实ANSYS二次开发不用追求'高大上'，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。 这个脚本看似简单，却能让旋转机械工程师从"手动坐标转换"的繁琐中解放出来，把时间花在更核心的结构优化、强度校核上——这正是二次开发的核心意义。
如果你也在为"ANSYS只能导出笛卡尔坐标数据"而头疼，欢迎在评论区留言，或者直接套用这个脚本改改参数就能用。后续还会分享更多ANSYS二次开发的实战技巧，敬请关注！
🔗 进阶学习：

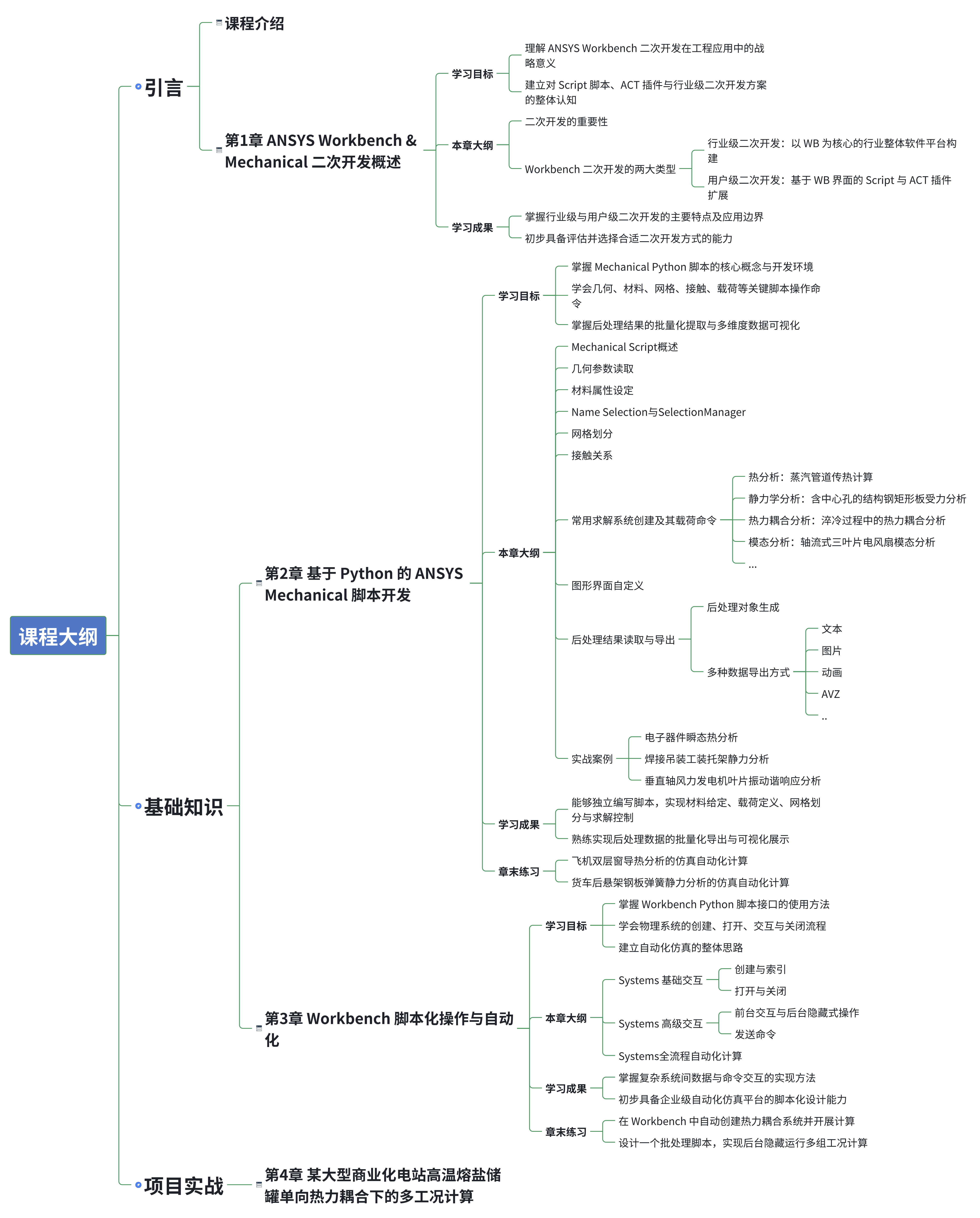

点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。*
