【机械设计】什么样的角焊缝才算合格角焊缝？

焊接设计应考虑母材之可焊性、焊材与母材之匹配、焊接效率、焊接方式、焊道尺寸、焊接变形及接合板挫屈等因素。

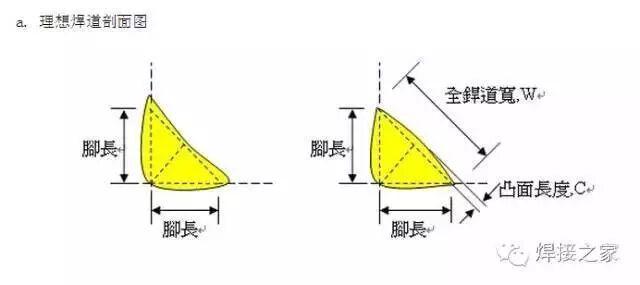

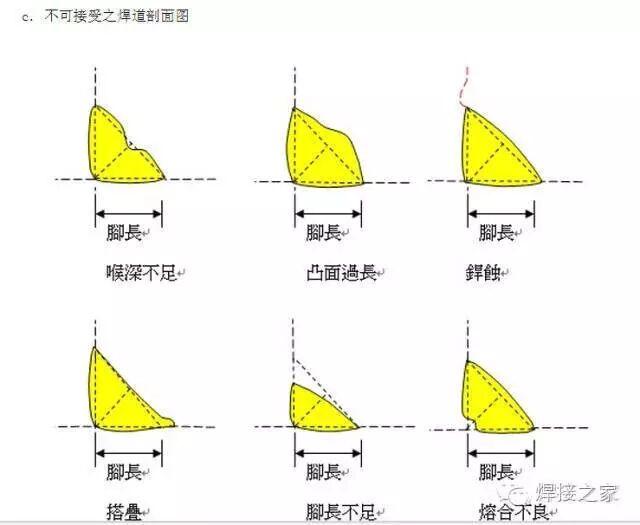

举填角焊道为例来说明，根据美国焊接协会钢结构焊接法规(AWSＤ１.１)之规定，填角焊道分为三类，包括理想之焊道、可接受之焊道宽度以及不可接受之焊道，其中不正确的焊道尺寸包括填角焊道之喉深不足、凸面过长、焊蚀、搭迭、脚长不足与熔合不良。

美国焊接协会钢结构焊接法规与我国钢构造建筑物钢结构设计技术规范也都规定填角焊道之最小尺寸如表4所示。

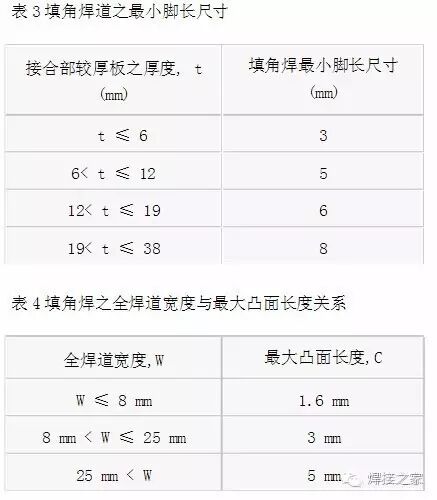

填角焊最小脚长尺寸是由接头之两部分中较厚板来决定，但不得大于较薄板之厚度。若超出则应有充分之预热，以确保焊接之质量。如经应力计算需要时，焊接尺寸可大于接合部之薄板厚度。表3提供各种板厚之填角焊最小脚长尺寸，表4显示填角焊之全焊道宽度与最大凸面长度之关系。

End

来源：焊接之家

机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。

-End-

免责声明：本文系网络转载或改编，仅供学习，交流所用，未找到原创作者，版权归原作者所有。如涉及版权，请联系删。

来源：非标机械专栏

【机械设计】经典零部件动态原理图

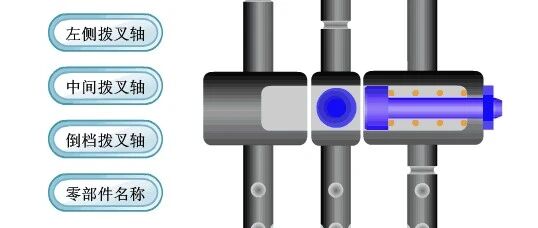

倒挡锁定钳盘式制动器工作原理浮钳盘式制动器动画行星齿轮机构（低速挡）互锁装置离合器液压操纵机构的结构及工作原理摩擦离合器的结构及工作原理汽车直行时转阀的工作情况汽车制动系的组成及工作原理双腔串联式制动主缸工作原理（制动过程）驻车制动器转阀的阀芯与阀体的相对位置转阀式动力转向装置工作原理自锁装置前置前驱前置后驱前置四驱鼓刹碟刹差速锁CVT无级变速器双离合变速器阿克曼转向设计缸内直喷发动机做功过程缸径、冲程、排气量与压缩比 SOHC单凸轮轴引擎直压式气门摇臂式气门爆震扭力转换器差速器离合器避震器对于抑制弹簧谈跳的效果阻尼汽车悬挂的工作图机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。 -End-免责声明：本文系网络转载或改编，仅供学习，交流所用，未找到原创作者，版权归原作者所有。如涉及版权，请联系删。来源：非标机械专栏
