用仿真弹一曲“小星星”--扬声器多物理场仿真中的机电声耦合实践
当我们把耳机或音箱接上电源， 声音就会自然地“跑”出来。 但很少有人认真想过： 这一点点音乐，背后其实发生了多少物理过程？
电流如何变成结构的运动？ 振膜是怎样推动空气？ 结构的振动又是如何反过来影响电路？
这些问题，单靠“听”是很难回答的， 但数值仿真却给了我们一种新的视角。
本文基于 Abaqus 的多物理场仿真方法， 以一首非常熟悉的《一闪一闪亮晶晶》为例， 把扬声器内部的 电、结构与声学响应 放在同一条时间轴上进行观察。
借助这首简单的旋律， 我们可以非常直观地看到： 声音，并不是一个抽象概念， 而是一次可以被追溯、被理解的物理过程。
01｜从一个直观的问题说起：扬声器到底算什么系统？
从使用者角度看，扬声器好像只是一个把电信号变成声音的黑盒。 但从工程角度看，它其实是一个非常典型的机电耦合系统。
电路里流过的电流，会在磁场中产生力； 结构的运动，又会反过来影响电路中的电流状态。 如果只算结构、不算电路， 或者只算电路、不考虑结构响应， 得到的结论往往是不完整的。

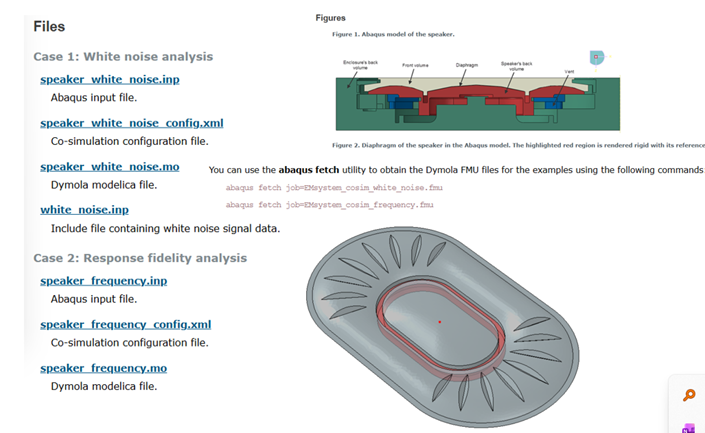

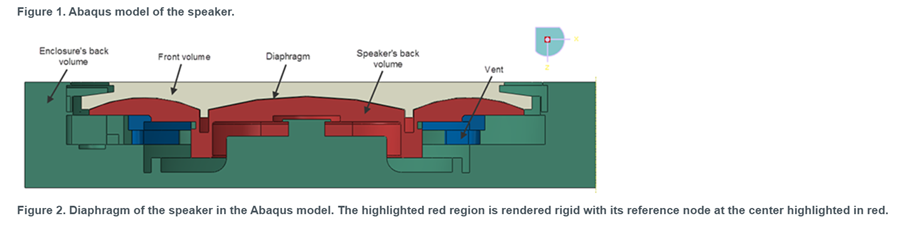

官方文档中采用的是 Abaqus 与 Dymola 的联合仿真方案： Dymola 负责系统级电路求解， Abaqus/Explicit 负责结构与声场计算， 两者通过传感器和执行器实时交换数据。
而在本文的实现中， 我们通过 Abaqus 用户子程序（VUAMP）， 在单一求解器内完成电路逻辑与结构响应的闭环计算， 从而避免多软件耦合带来的接口复杂度。
02｜动圈式扬声器的核心物理：两条公式讲清楚发声原理
几乎所有动圈式扬声器，都可以用两条最基础的物理关系来描述。
(输入： 外部电压源 V0 克服系统总阻抗Zb 和反电动势 Ve 注入电流 i。)
第一条，是大家最熟悉的洛伦兹力
当电流 i 流经位于磁感应强度 B 中、有效长度为 l 的音圈时， 会产生 F=Bl×i 的驱动力。 这股力推动振膜前后运动， 挤压空气，形成我们听到的声音。
第二条，却常常被忽略——反电动势
当结构在运动时，音圈会切割磁感线， 从而产生一个与外加电压方向相反的电压， 即 Ve=Bl×v
从电路角度看， 这相当于系统在“自己给自己刹车”； 从结构角度看， 它表现为一种与运动速度相关的阻尼。
这个现象非常重要，因为正是这种电磁阻尼， 抑制了音圈在共振频率附近的无限放大， 让扬声器能够稳定、可控地工作。
在仿真中，我们利用 Abaqus 的 Sensor 功能， 实时提取音圈速度， 计算反电动势， 再由子程序更新当前时刻的电流与载荷， 从而在每一个时间步内完成一次机电“对话”。
（该公式就是子程序需要求解的公式，该公式需要记录电流的历史的信息，在abaqus 幅值曲线的子程序中需要设定状态变量。）

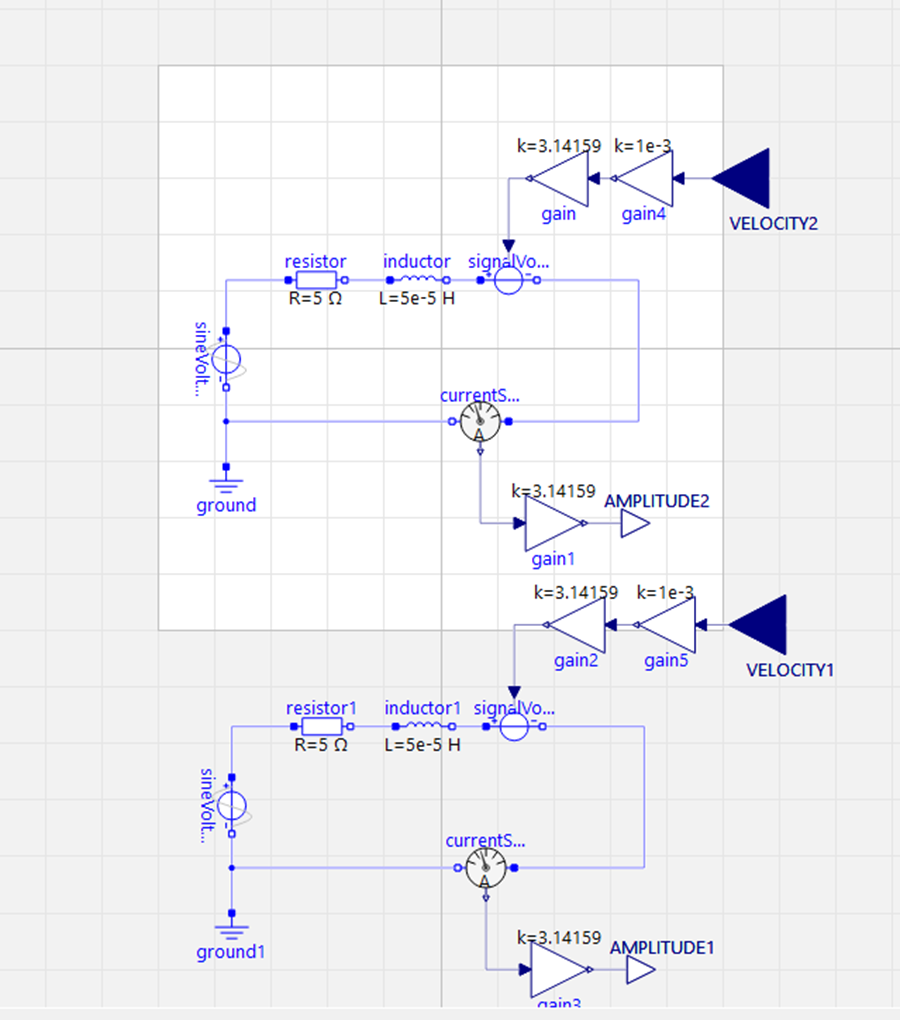

子程序实现了如下图所示的效果，这原本是需要在Dymola中设置的，现在通过子程序，可以无需再开启额外软件。
03｜如果把仿真当成一个“自动演奏的乐器”，会发生什么？
我们平时听到的音乐，看似复杂， 但如果换一个角度，其实非常“单纯”： 音乐，本质上就是不同频率的振动，按照一定的时间顺序出现。
比如《Twinkle Twinkle Little Star》， 哪怕你完全不懂乐理， 也大概知道它是一首节奏很规整、旋律很简单的曲子。
对计算机而言，这首歌并不存在“好听”或“童年回忆”， 它只关心三件事： 1）现在是什么时间？ 2）这一瞬间该振动多快？ 3）要持续多久？
而这三件事，恰恰是有限元求解器最擅长处理的。
可以这样理解：有限元求解，本身就是一台走得极准的“节拍器”， 每一个时间步，都在问同一个问题—— “现在该发生什么？”
于是我们做了一件看似有点“好玩”，但非常严肃的事： 把《小星星》的乐谱，翻译成求解器能听懂的语言。
例如，在 C 大调中：Do ≈ 261 Hz，Sol ≈ 392 Hz，La ≈ 440 Hz。我们并不是在播放一段音频文件， 而是明确告诉系统：
“在接下来的 0.5 秒内，只允许你以 261 Hz 的方式振动”；
“然后切换到 392 Hz，再坚持 0.5 秒”；
“再往下，按照乐谱继续。”
子程序的实现逻辑：通过向系统输入（或输出）不同频率的交变电流（Alternating Current, AC），从而驱动物理模型产生对应频率的机械振动，进而“播放”出音乐。
对应的英文歌词音节切分与程序时间轴映射如下：
Twin- (1): 0.0s ~ 0.5s，频率 (261.626Hz)，持续时长 dur = 0.5s kle, (1): 0.5s ~ 1.0s，频率 (261.626Hz)，持续时长 dur = 0.5s twin- (5): 1.0s ~ 1.5s，频率 (391.995Hz)，持续时长 dur = 0.5s kle, (5): 1.5s ~ 2.0s，频率 (391.995Hz)，持续时长 dur = 0.5s lit- (6): 2.0s ~ 2.5s，频率 (440.000Hz)，持续时长 dur = 0.5s tle (6): 2.5s ~ 3.0s，频率 (440.000Hz)，持续时长 dur = 0.5s star! (5): 3.0s ~ 4.0s，频率 (391.995Hz)，持续时长 dur = 1.0s （长音延音，占用两个大拍子）
在这个逻辑中，一个完整的乐句总共持续 4.0 秒
从求解器的角度看， 这不过是一段按时间变化的激励载荷； 但从物理角度看， 它等价于让真实世界中的扬声器， 严格、逐拍地完成了一次演奏。
当你意识到这一点时， “用仿真播放音乐”这件事， 就不再是噱头， 而是一次非常直观的物理过程重建。

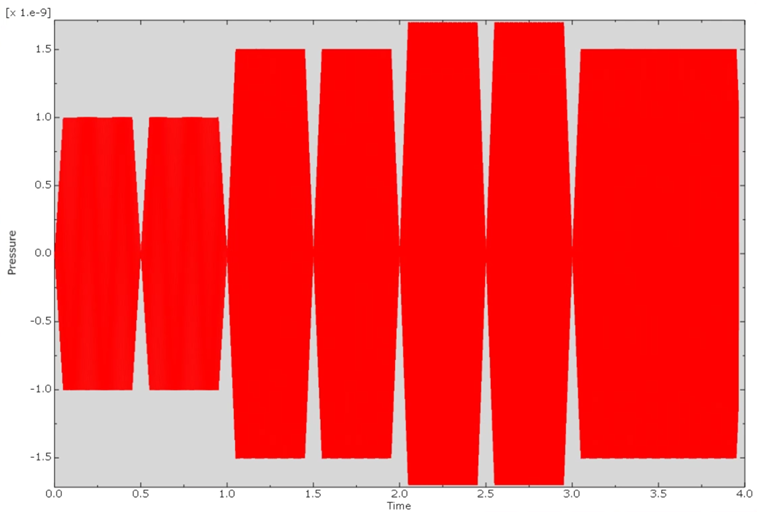

通过有限元仿真获得的声场中扬声器正上方的声压（POR）信号
04｜为什么仿真“完全正确”，却往往“并不好听”？
在第一次把仿真结果转成音频时， 很多人都会有一个共同感受： 声音是对的，但听起来很“硬”。
这里有一个容易被忽略的事实： 人耳，并不是一个线性测量仪器。
有限元关注的是物理是否自洽， 而人耳更在意的是连续性、平滑性， 以及“听起来是否自然”。 这两者之间，并不总是自动一致。
下面我们逐一来看几个典型问题。
① 插值方式：数学正确 ≠ 听感友好
仿真结果往往是离散时间点， 直接连线（线性插值）在数学上没有问题， 但在音频里， 这相当于人为制造了大量“折角”。
这些折角在频域中， 会表现为刺耳的高频噪声， 听起来就像机械抖动。
因此，我们改用三次样条插值， 让波形在过渡时更加平滑， 就好像把“折线”换成了“圆滑的弧线”。
② 直流偏置：结构能接受，人耳不行
在仿真中， 结构振动整体偏离 0 轴并不奇怪， 但对于扬声器来说， 这意味着振膜始终被“顶”在一侧。
听感上，这会让声音发闷， 动态范围被压缩。 因此，我们在音频处理中 主动移除直流分量， 让波形重新围绕 0 对称。
③ 带通滤波：不是所有“真实振动”都该被听见
有限元模型里， 40 Hz 以下的低频、上万赫兹的高频， 在物理上可能真实存在， 但对音乐表现来说往往只有“副作用”。
低频可能让喇叭无意义地大幅摆动， 高频则容易造成刺耳感。 通过带通滤波， 我们只保留人耳真正敏感的频段， 让“音乐性”凸显出来。
④ 淡入淡出：防止“爆音”的工程细节
仿真信号如果突然开始或结束， 在音频里几乎一定会听到明显的“啪”声。
这并不是物理错误， 而是信号边界不连续带来的问题。 通过短时间的淡入淡出， 可以非常有效地消除这种爆音。
⑤ 轻微非线性：让声音更“像真的”
现实中的扬声器、电路与空气， 没有一个是绝对线性的。
在最后阶段， 我们引入非常轻微的非线性压缩， 并保留一定的安全裕量（Headroom）， 让声音听起来更饱满、也更安全。
需要强调的是， 这些 DSP 并不是在“修饰”仿真结果， 而是在把物理正确的信号， 转换成更符合人耳感知的形式。

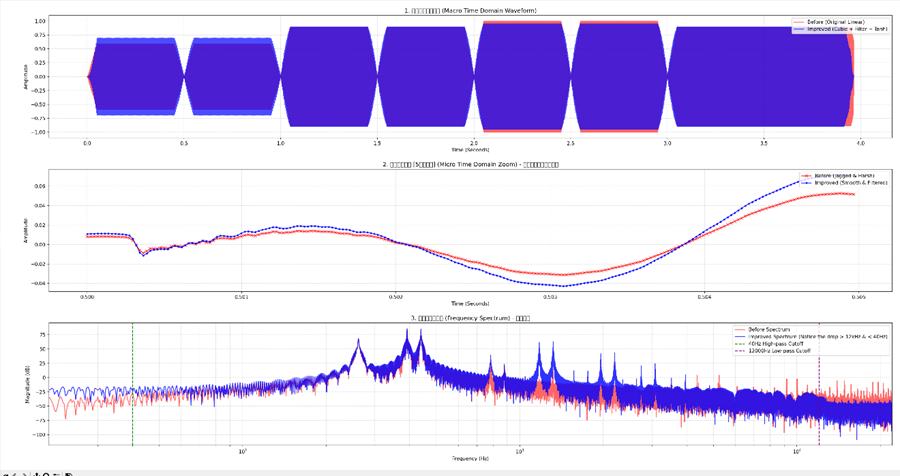

现在，让我们听听第3节中通过有限元仿真获得的声压（POR）信号对应的声音，以及经过一些DSP处理后的声音对比。
音频2：经过DSP处理后的声音
05｜写在最后：仿真，是一种理解世界的方式
从一个扬声器模型出发， 我们把电流、结构运动、空气振动与音乐旋律 放在同一条时间轴上观察。
当然，从工程角度来说，这里所用到的仿真工具并不是最佳选择，但是这个例子旨在通过仿真， 让我们不仅能“看见”结构如何振动， 还能够真正“听见”物理系统的响应。
当声音不再只是一个输出文件， 而是一个可以被追溯、被解释的物理过程时， 仿真也就从一项计算工具， 变成了一种理解复杂工程系统的语言。
