单工况5分钟!F22战斗机编队气动外流场优化全流程

3月前浏览1701

本期分享的可视化案例是F22战斗机编队位置布局优化CFD求解计算以及后处理可视化流场分析

仿真计算采用自研专业CFD软件PiFlow求解,可视化采用自研软件XField后处理仿真数据。

XField通过数据接口读取PiFlow输出的cgns结果文件完成后处理,展示效果如下:





案例

Example_














01

背景介绍

战斗机编队飞行的核心气动难题在于机间气动干扰,前机产生的尾涡、激波与尾迹流场会直接作用于后机,改变后机表面压力分布与升阻特性,甚至影响飞行姿态与操控稳定性。

开展编队气动研究,可精准量化机间干扰效应,优化编队间距、队形布局等关键参数,明确编队飞行安全边界,为战机编队战术设计、飞行操控优化提供数据支撑,同时通过流场可视化直观揭示编队流动机理,助力先进战机编队气动设计与实战化应用研究。



< 战斗机编队飞行 >


02

仿真计算

整个仿真计算分两步进行,首先是对初始F22战斗机编队位置布局进行外气动仿真,通过可视化评估位置布局合理性。

若结果不合理,需要结合激波干扰对战斗机编队位置布局进行优化,直到满足布局合理性。

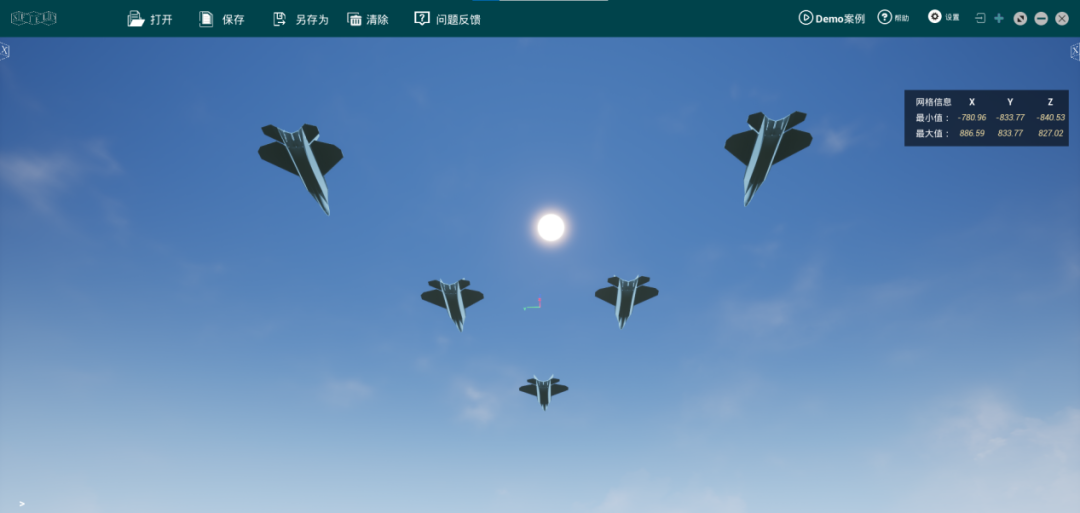

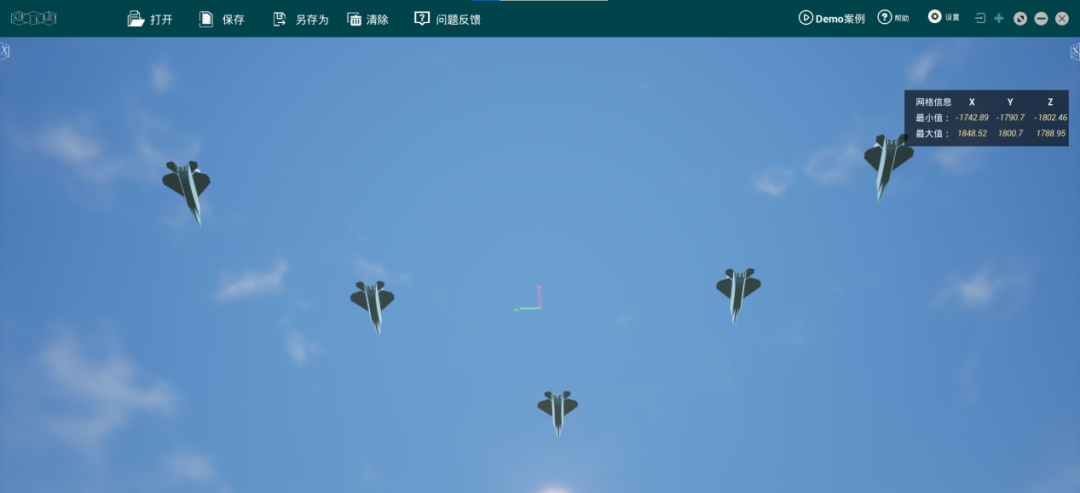

< 初始编队位置布局 >



< 优化后编队位置布局 >

仿真计算的F22战斗机模型来源于网上数据计算工况马赫数为1.6,攻角2度,侧滑角0度,飞行高度7000m

PiFlow计算任务采用GPU加速求解,电脑CPU配置为12th Gen Intel(R) Core(TM) i7-12700KF,显卡配置为NVIDIA GeForce RTX 5060Ti。

为了捕捉光滑激波,对战斗机编队进行体加密网格,网格总数约370万,单个工况计算耗时仅5min便可快速查看仿真计算结果。


PiFlow软件界面主要设置如下:

(1)网格参数

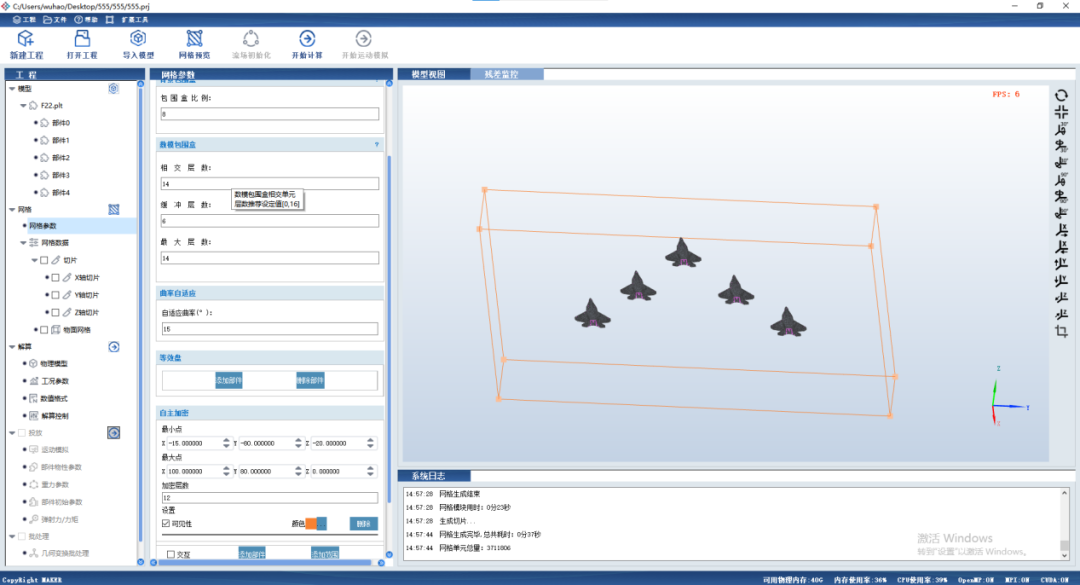

< 网格参数设置 >

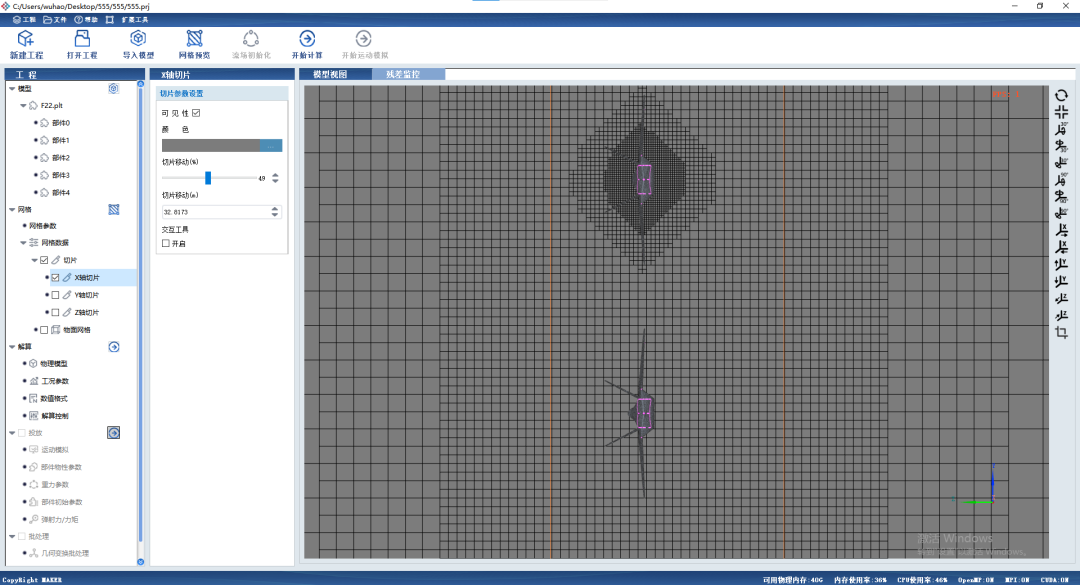

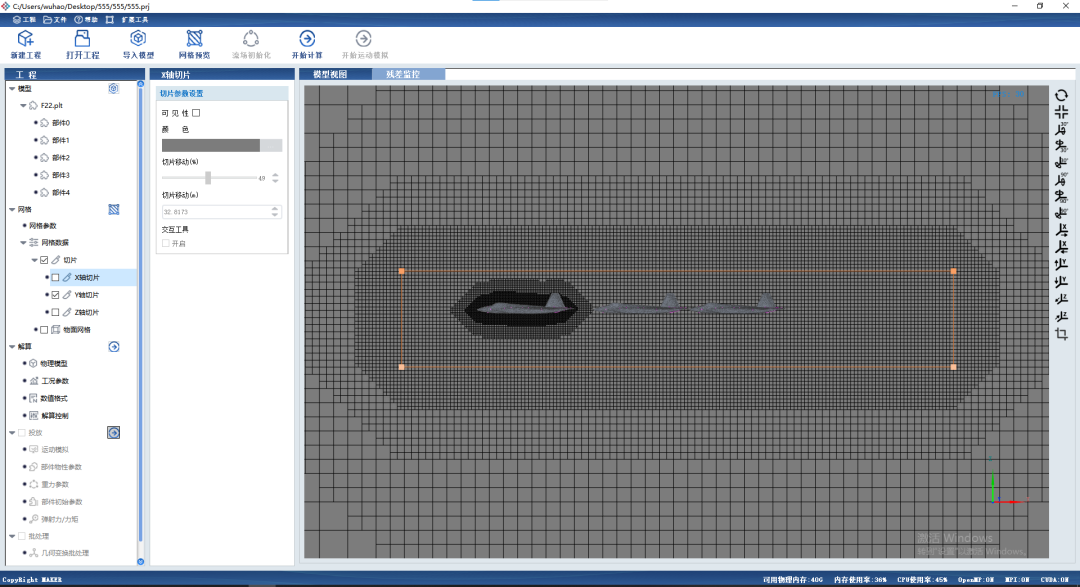

< X轴切片查看 >

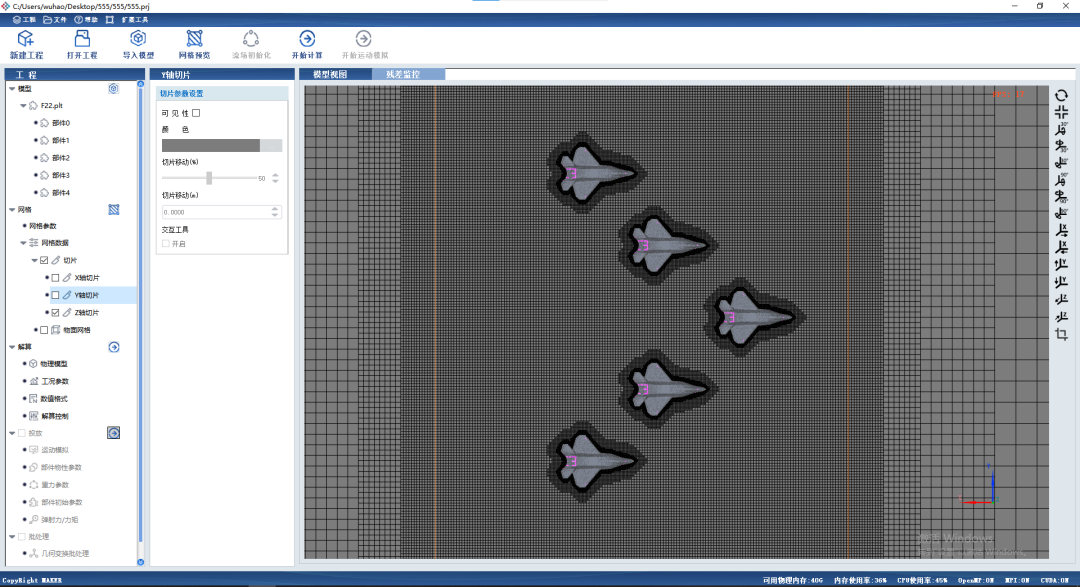

< Y轴切片查看 >



< Z轴切片查看 >

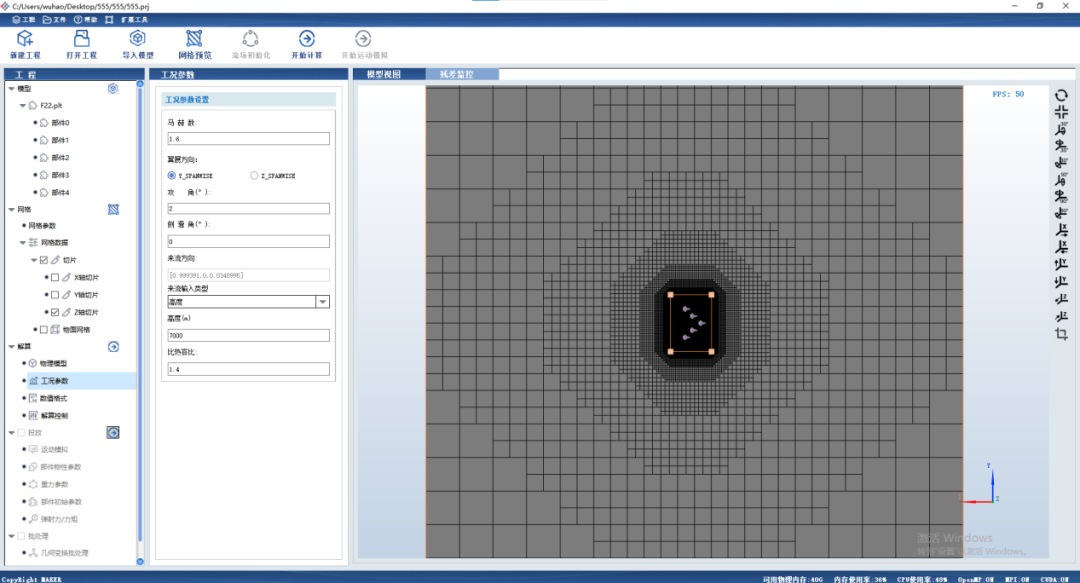

(2)工况参数



< 计算工况设置 >

(3)数值格式



< 数值格式设置 >

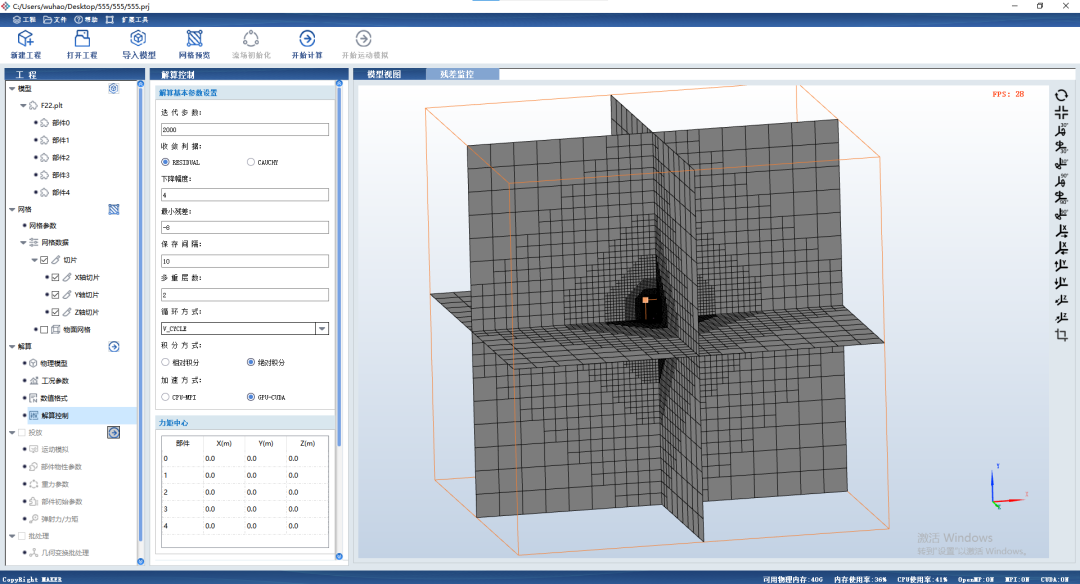

(4)解算控制



< 解算控制设置 >

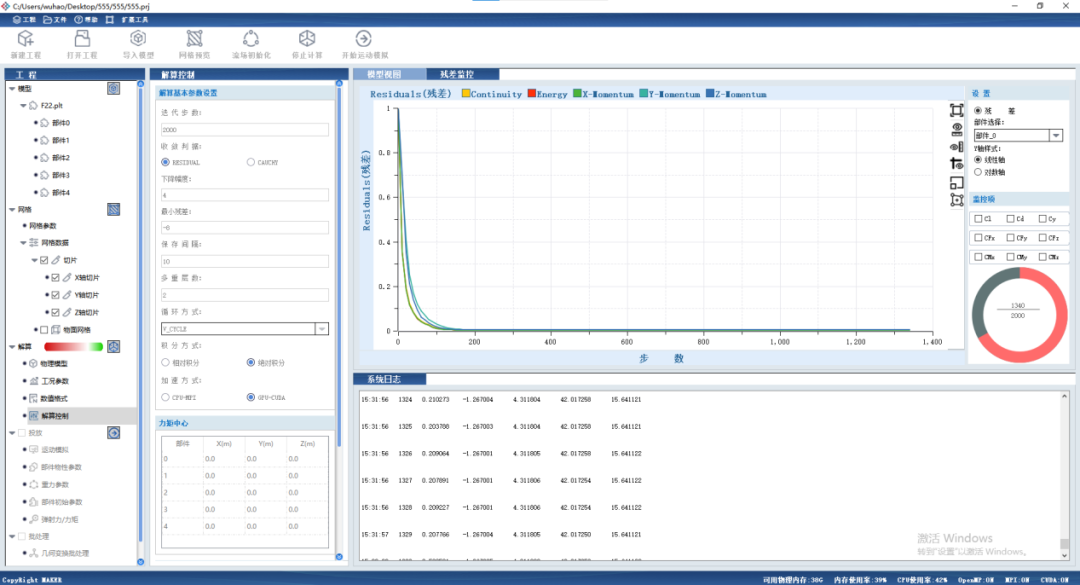

< 残差曲线监控 >


03

XField后处理可视化

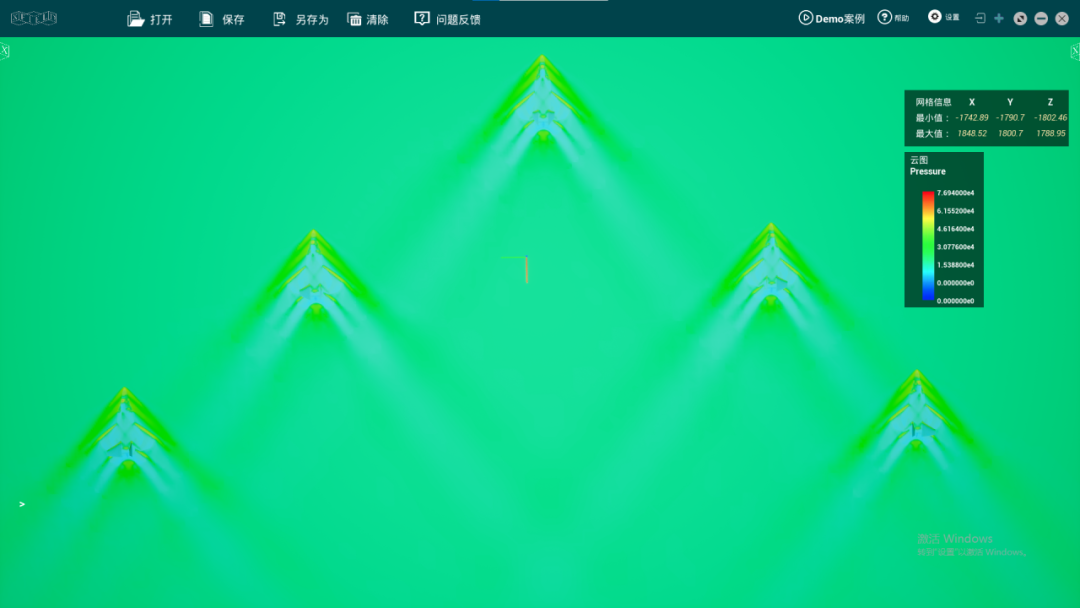

< 初始编队压力切面云图 >



< 优化编队压力切面云图 >

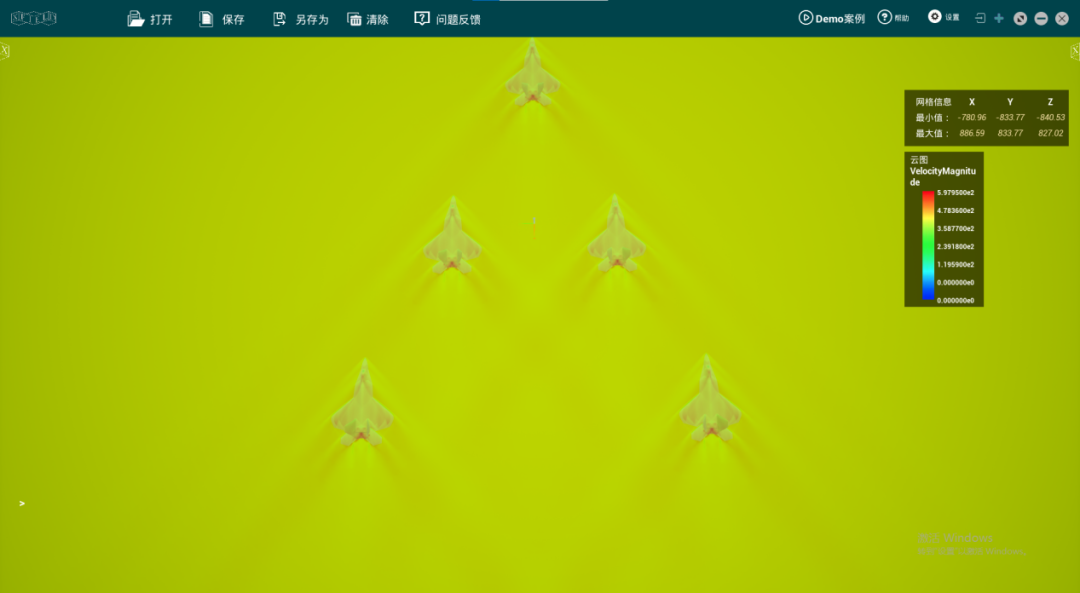

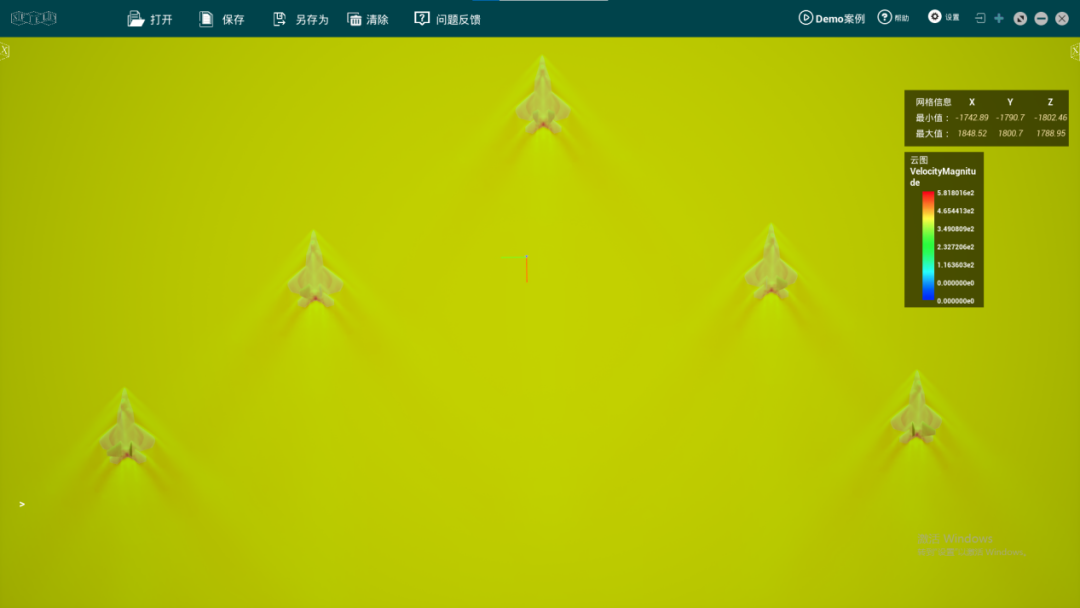

< 初始编队速度切面云图 >



< 优化编队速度切面云图 >

初始F22编队布局的压力与速度切面云图显示,相邻战机头部产生的激波存在明显交叉重叠,激波相互干扰,导致流场分布不均,局部压力异常、速度场畸变,表明初始布局存在严重激波干扰问题,气动效率受影响,布局合理性不足。

优化后的编队布局中,各战机的激波独立发展,无明显交叉干扰,压力云图中各机高压区未发生相互影响,速度场分布均匀,流场未出现畸变,激波干扰已有效消除,优化后的编队气动布局合理,满足设计要求。


来源:荣泰创想ROMTEK
化机控制XFieldPiFlow
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-05-07
