懿朵科技｜手持冲击工具对人体健康影响性评估系统方案

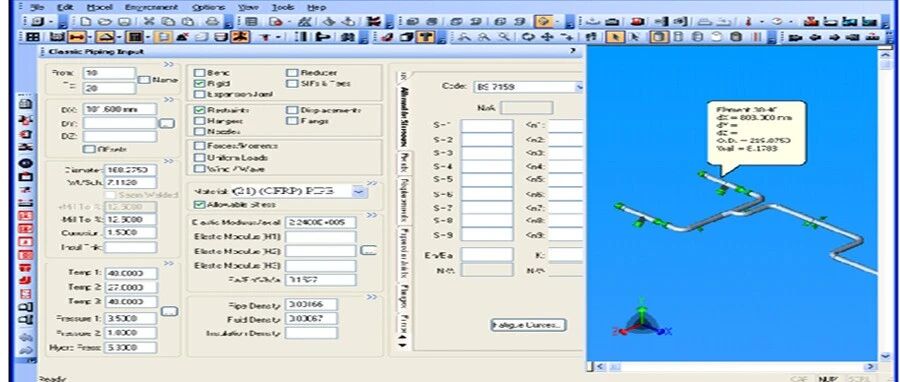

引言YIDUOTECH在石化、电力、能源等流程工业中，管道系统是装置安全运行的核心载体。管道应力分析是保障系统在持续载荷、热胀、地震、风载、水锤等工况下稳定可靠的关键技术，直接决定管道寿命、设备管口安全与装置长周期运行。 管道应力计算的核心意义管道在多载荷耦合作用下易出现应力超标、变形过大、法兰泄漏、设备管口过载等问题。应力分析的目标是：一次/二次应力满足规范限值，避免塑性破坏与热疲劳。管口载荷在设备允许范围内。支吊架受力合理、不脱空、不过载。位移可控，系统柔性充足。分析覆盖自重、内压、温度变化、地震、风载、水锤、振动等全工况，严格遵循ASME B31系列、BS 7159等国际标准。 软件核心能力应力计算软件提供静态+动态一体化分析，具备工程化高效建模与精准计算能力：可视化建模：图形化界面、实时应力云图与位移动画，支持与工厂3D设计系统双向对接；全工况计算：自动处理非线性效应，适配膨胀节、弹簧支吊架、阀门法兰等组件；多规范校核：内置ASME B31.1/B31.3/B31.4等主流规范，自动判定合规性；动静结合：静态校核持续载荷与热胀应力，动态完成模态、反应谱、时程分析。✦✦ 图1 管道在软件中的建模界面示例YI DUO标准化设计流程基于软件的管道设计遵循安全与经济双重约束，流程清晰可落地：Part.1条件输入：明确流体、路由、材料、设计温压及适用规范。Part.2路由与管径：按压损、冲蚀、振动要求确定管径与走向。Part.3建模分析：录入节点、壁厚、约束、支吊架，开展多工况应力计算。Part.4迭代优化：调整路由、补偿结构与支撑，消除应力超标与位移超限。Part.5精细设计：依据反力确定支吊架与锚固方案。Part.6成果交付：输出模型、等轴图、应力报告与施工文件。 工程设计关键要点 01支撑决定应力支吊架位置与类型直接影响受力，避免过约束或支撑失效。02柔性释放热应力合理布置弯头、膨胀环，提升自然补偿能力。03多工况不可缺失持续、热胀、试验、偶然工况全覆盖，防止极端工况失效。04特殊场景专项处理高真空、高温高压、埋地、FRP管道需专用建模与校核。 图2 泵吸入管线的应力等轴图 工程价值与技术启示经系统分析，管道设计可实现：01应力全面符合规范要求，合规闭环。02热胀补偿合理，系统柔性充足。03支吊架基于真实反力设计，安全可靠。04从被动验算转向主动设计优化。管道应力分析不是末端校核，而是前端设计的核心环节。依托计算结果，可在设计阶段提前消除隐患，大幅提升工程安全性与经济性。 我们的服务懿朵科技专注管道工程数字化与应力分析技术，为能源、石化、电力领域提供高精度建模、合规校核、方案优化、工程咨询一体化服务，以专业能力守护工程安全、赋能高效落地。【参考文献】Shweta Bisht, Farheen Jahan. An Overview on Pipe Design using caesar II. International Journal of Emerging Technologies, 2014, 5(2): 114-118.来源：懿朵科技
