弄懂差分、单端信号的区别

什么是单端信号？什么是差分信号？

    单端传输是指用一根信号线和一根地线来传输信号，信号线上传输的信号就是单端信号。

    优点是简单方便，缺点是抗干扰能力差。

    差分传输是指在两根线上都传输信号，这两个信号的大小相等，极性相反，这两根线上传输的信号就是差分信号(差模信号)。

    优点是抗干扰能力强，缺点是电路比单端传输的复杂。

差分放大电路有什么作用？

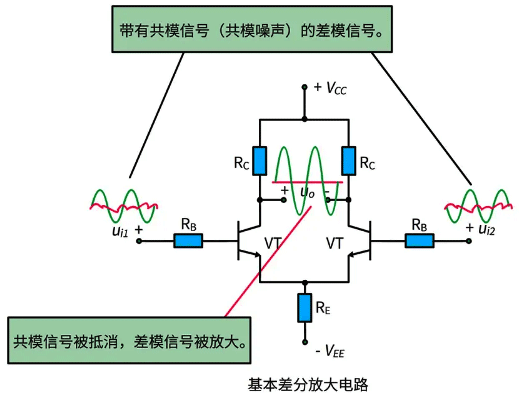

    差分放大电路又称为差动放大电路，当该电路的两个输入端的电压有差别时，输出电压才有变动，因此称为差动。相关推荐:输出电压为什么要偏移？差分电路原理解析。差分放大电路有差模和共模两种基本输入信号，那么什么是共模信号呢？

    当两输入端所接信号大小相等，极性相反时，称为差模输入信号；

    当两输入端所接信号大小相等、极性相同时，称为共模信号。

   实际应用中，温度的变化各种环境噪声的影响时共模噪声，也称为对地噪声，指的是两根线分别对地的噪声。

    差分放大电路时直接耦合放大电路的基本组成单元，对于共模信号起到很强的抑制作用，未对差模信号起到放大租用，并且电路的放大能力与输出方式有关。
