上接Word自动化｜从ANSYS直接提取几何／网格／结果数据写入报告
上一篇初步介绍了如何结合 Python 和 Word COM 自动生成自定义报告。这一篇文章进一步讲解如何读取 ANSYS Mechanical 的各个关键参数，然后一起写到报告里。
具体包含内容：
一、真实痛点：报告生成为什么这么低效？
你是不是也经历过这样的场景？
仿真分析完成了，领导/客户要报告。你得打开 ANSYS，逐个查看几何体的质量、体积、材料…然后打开网格模块，统计节点数和单元数…再点开结果对象，一个一个记录最大值/最小值…最后还要逐个截图，粘贴到 Word，调整图片大小和位置…
整个过程下来，一份报告要花 30-60 分钟，还容易因为手动操作出错。要是有 5 个工况、10 个零件，那就得翻倍耗时。
脚本化的优势是什么？
一行命令，系统自动：
• 遍历所有几何体，提取质量/体积/材料 • 统计网格数据 • 汇总结果的统计值 • 生成 3D 截图 • 排版到 Word 报告中
几分钟自动完成，数据准确、格式统一，再也不用重复手动操作。

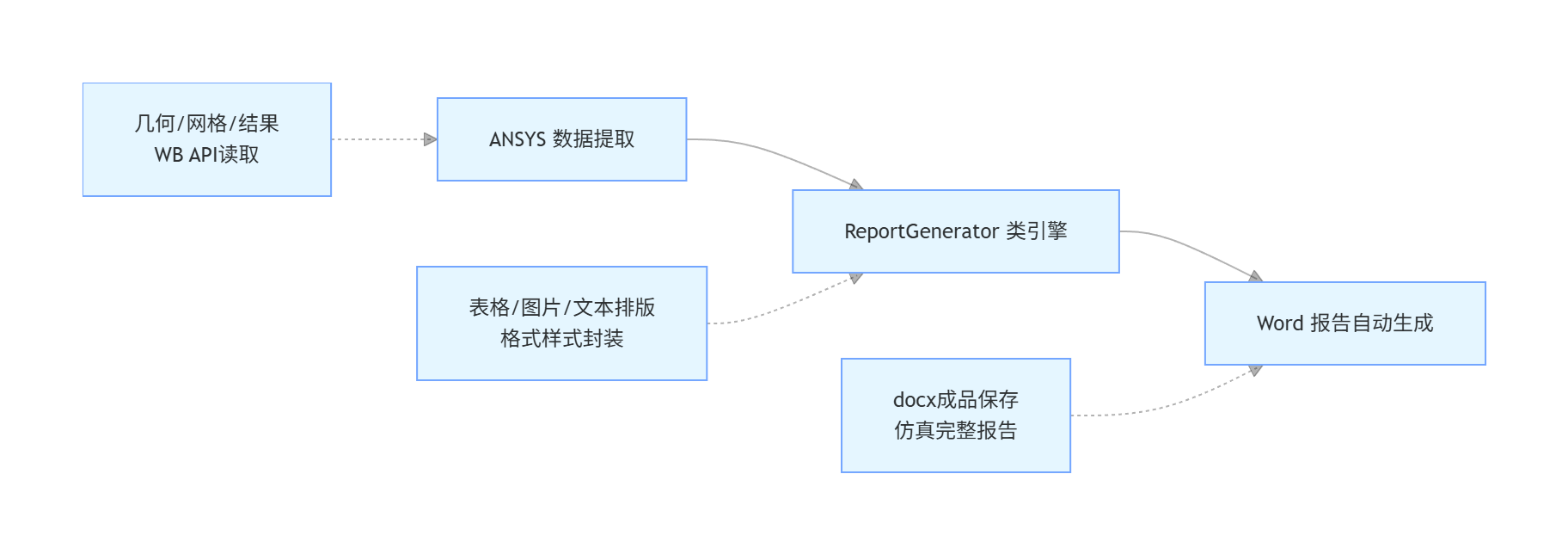

二、核心思路：数据 → 对象 → 报告
在动手写代码前，咱们先理清整体逻辑，这样后面看代码就不会懵。

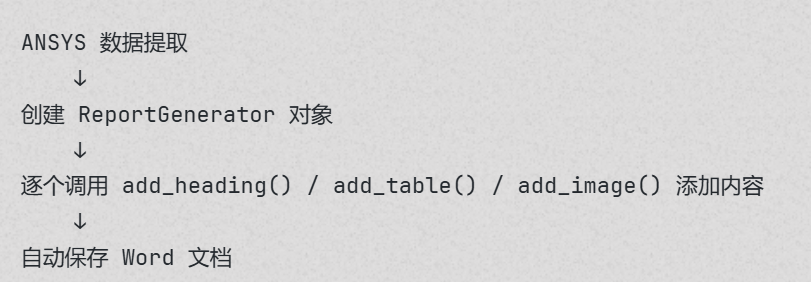

整个流程其实就 4 步：
ReportGenerator 类已经帮我们封装好了：
• add_heading(text)：添加标题• add_table(headers, rows)：插入表格• add_text(text)：插入文本• add_image(pic_path, caption)：插入截图• generate()：自动生成报告的各个部分• save()：保存为 Word 文档
我们的任务就是：从 ANSYS 读取数据，然后调用这些方法往报告里填内容。
三、实战代码讲解
现在进入核心环节——一步步讲解如何从 ANSYS 提取各类数据，并自动生成报告。
3.1 初始化报告对象（最简单的一步）

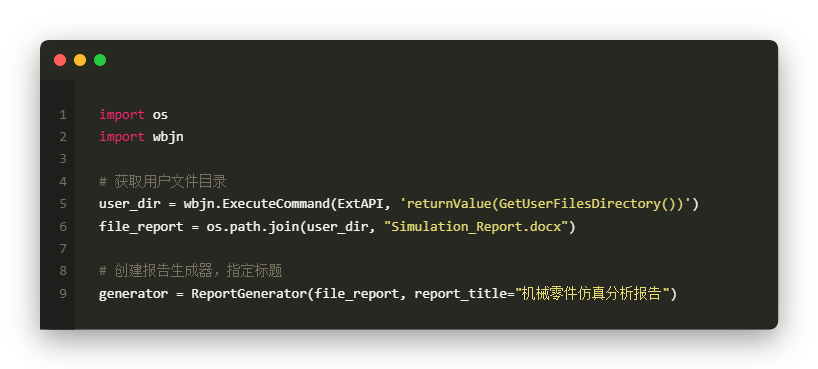

首先，创建一个 ReportGenerator 实例，指定报告的保存路径和标题：
关键说明：
• GetUserFilesDirectory()获取 ANSYS 的用户文件目录（通常是项目的 user_files 文件夹）• 报告会自动保存到该目录下，路径自动管理，无需手动指定复杂路径
3.2 自动提取几何信息（核心方法 1）
痛点： 手动查看每个几何体的属性太麻烦——点开零件树，逐个查看 Mass、Volume、Material…
解决方案： 用 get_active_geometries_info() 方法一键提取所有数据。

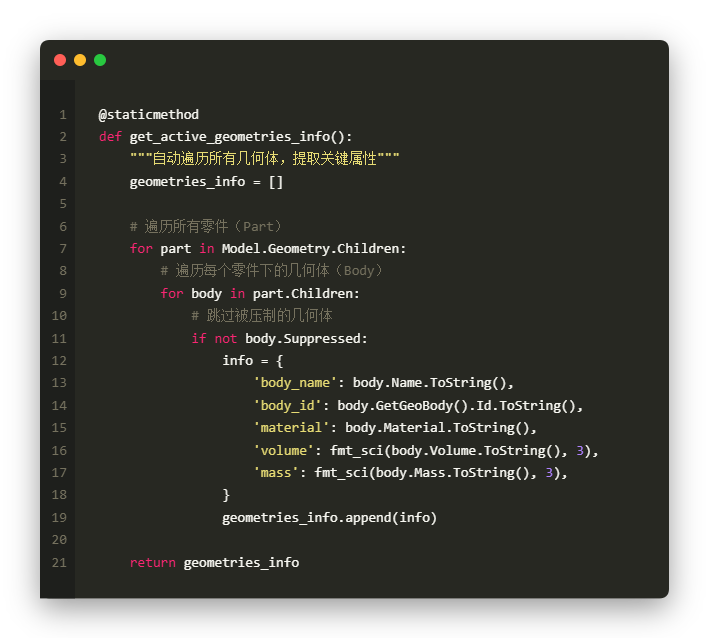

来看关键代码片段：
核心逻辑拆解：

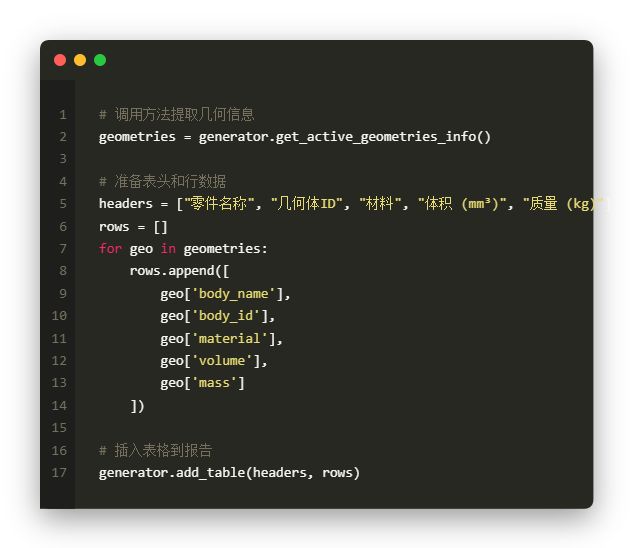

Model.Geometry.Children：获取所有零件part.Children：遍历每个零件下的所有几何体body.Suppressed：被压制的几何体会自动跳过（这是个巧妙的细节，避免了手动管理）body.Mass/body.Volume/body.Material：直接访问质量、体积、材料属性fmt_sci() ：格式化函数，将 2.56e+03 这样的科学计数法转换为易读的格式然后调用add_table()生成表格：

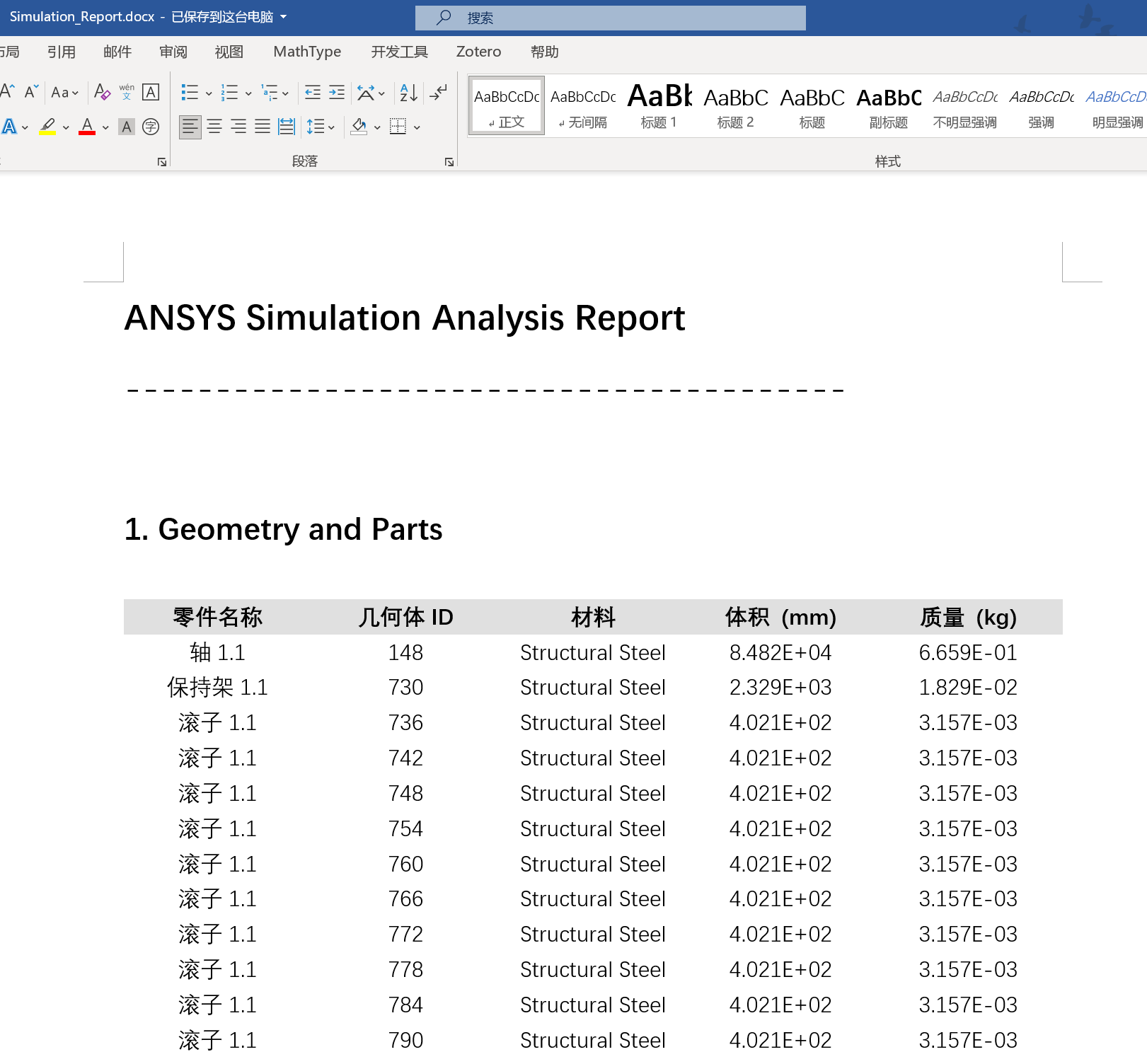

执行效果： 报告中自动生成一个专业的表格，包含所有几何体的信息。
3.3 自动统计网格信息（核心方法 2）
痛点： 网格划分完成后，要手动查看并记录"节点数、单元数"两个数据。
解决方案： 直接访问 Model.Mesh 对象，一行代码搞定。

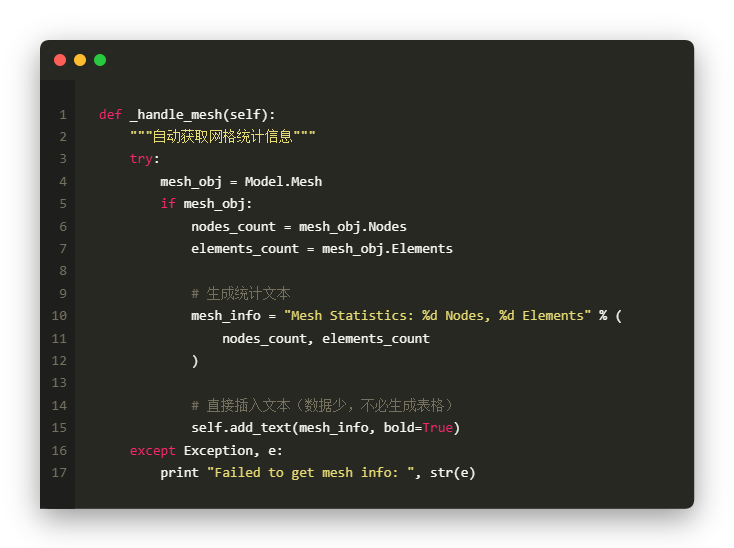

看核心代码：
核心逻辑很简单：

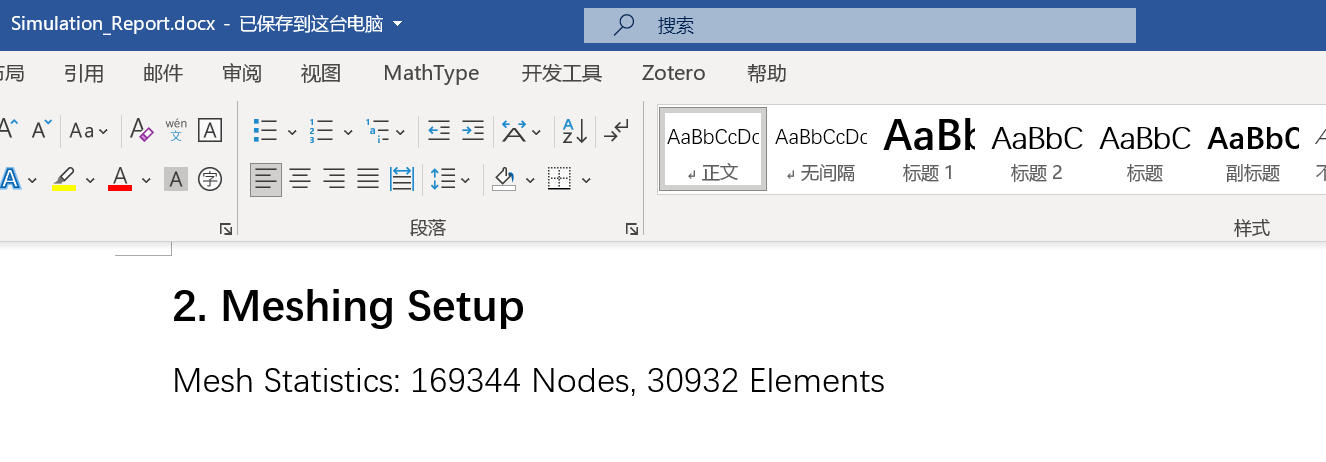

Model.Mesh 获取网格对象.Nodes 和 .Elements 属性add_text() 插入报告（因为数据只有两个，不必用表格）
3.4 自动汇总分析结果（核心方法 3）
痛点： 仿真完成后有多个结果对象（温度、应力、位移等），要逐个点开查看 Max/Min/Average，然后手动记录…
解决方案： 用 DataModel.GetObjectsByType() 一次性获取所有结果对象，自动生成统计表格。

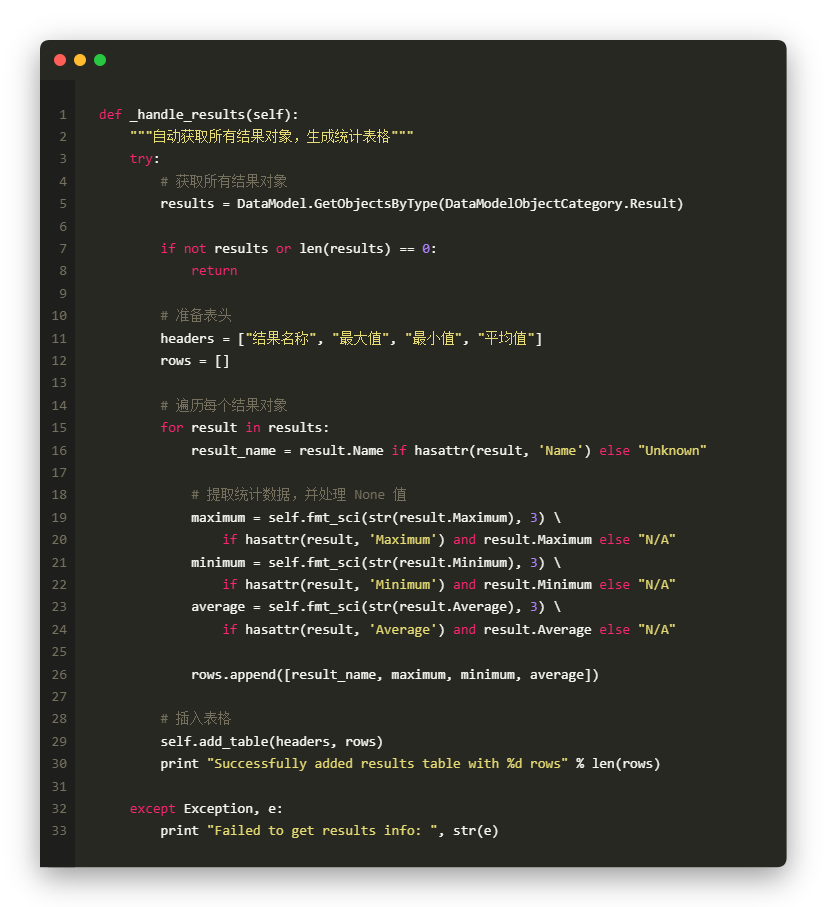

看关键代码：
核心逻辑拆解：

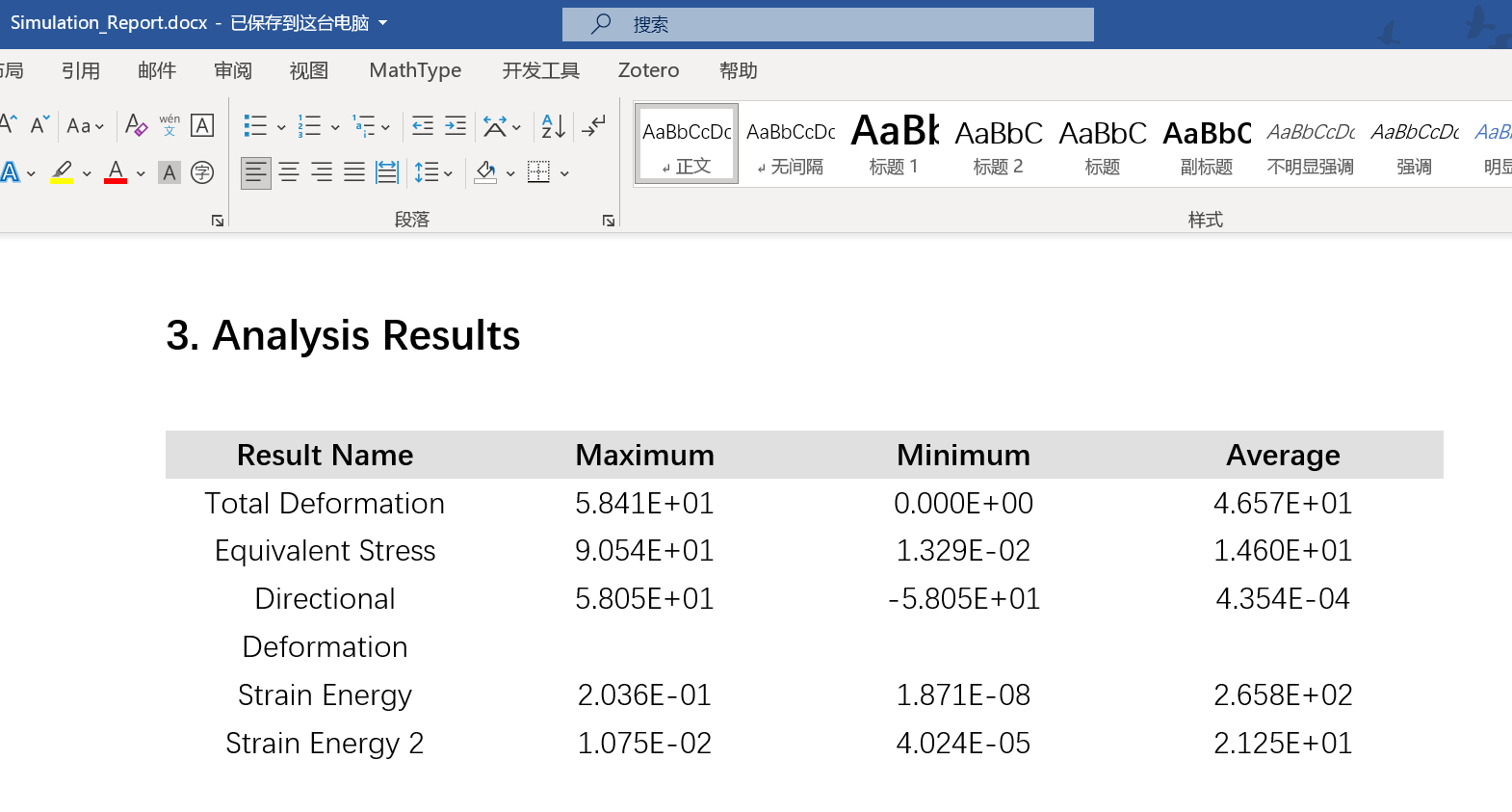

DataModel.GetObjectsByType(DataModelObjectCategory.Result) ：一次性获取所有结果对象（温度、应力、位移等都包括）result.Maximum / result.Minimum / result.Average：直接访问统计值hasattr() 和 if ... else 防止某些属性不存在导致报错fmt_sci() 转换为科学计数法，避免数字过长执行效果： 报告中生成一个结果统计表，包含所有分析结果的 Max/Min/Average，一目了然。
⚠️ 关键注意事项：
• 不同的结果类型可能有不同的属性，某些结果可能没有 Average 属性，所以要用 hasattr()判断• 科学计数法显示是为了避免"999999999"这样的长数字影响表格美观
3.5 自动导出截图并插入报告（核心方法 4）
痛点： 仿真完成后要逐个截图（几何体的 3D 模型、网格、应力云图等），然后手动插入 Word，调整大小…
解决方案： 用 export_image() 一键导出所有截图，用 add_image() 自动插入报告。

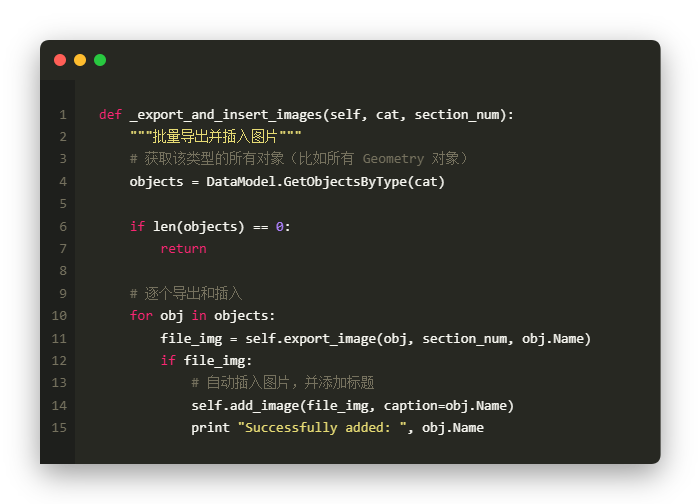

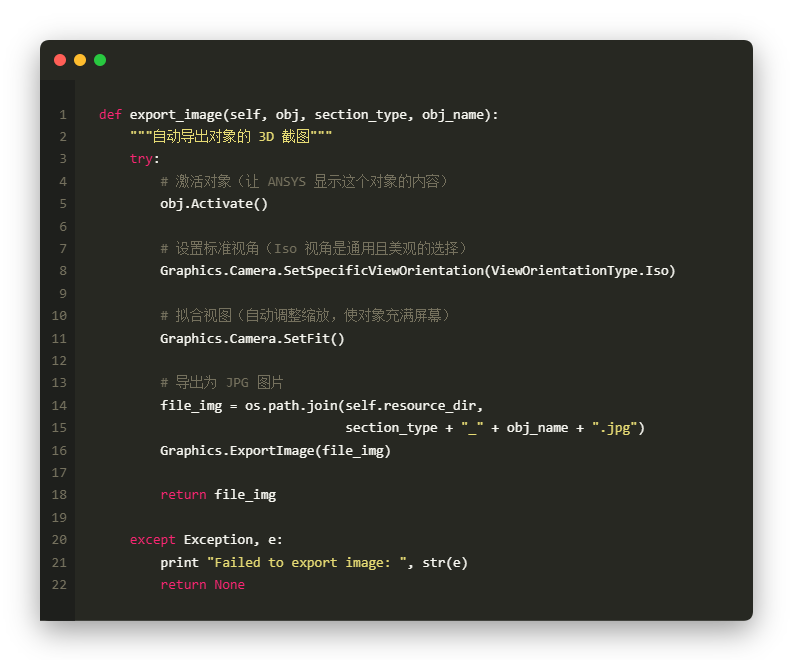

来看关键代码：
核心逻辑拆解：
obj.Activate() ：激活对象，让 ANSYS 显示该对象的内容SetSpecificViewOrientation(ViewOrientationType.Iso) ：设置 Iso（等距）视角Camera.SetFit() ：自动拟合视图，使对象恰好充满屏幕Graphics.ExportImage(file_img) ：导出为图片文件然后调用add_image()插入报告：

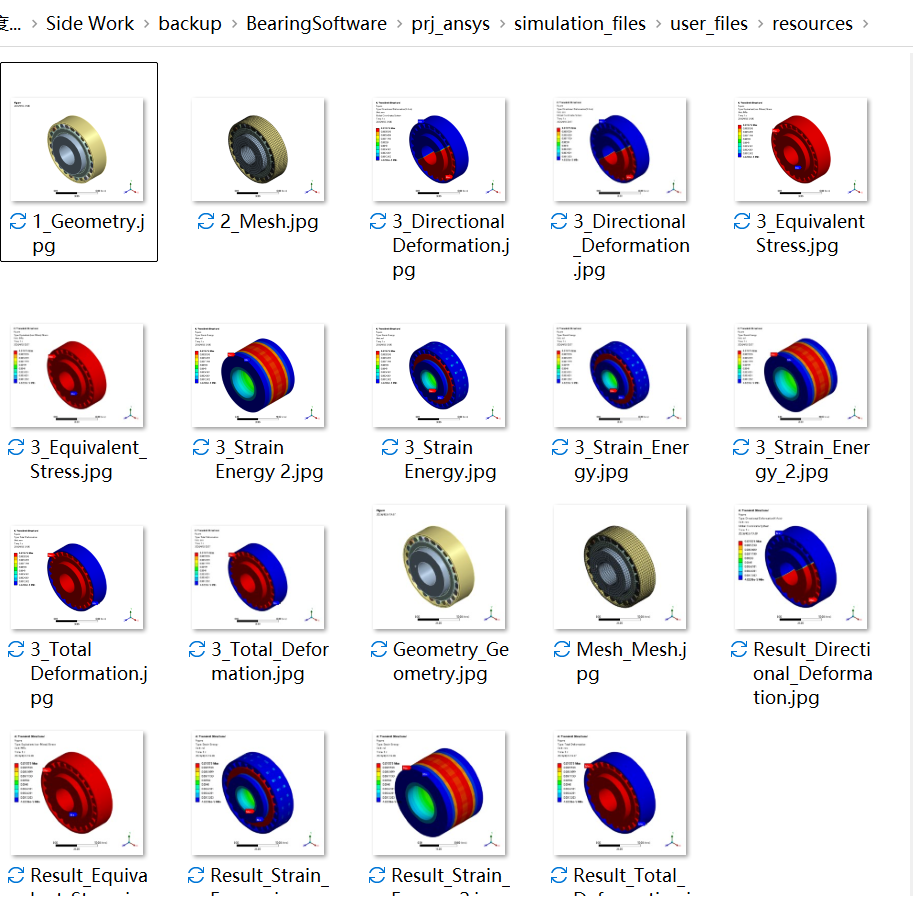

执行效果： 报告中自动插入几何体、网格、结果的 3D 截图，每张图片都有标题和适当的缩放。
⚠️ 关键细节：
• 视角选择：Iso 视角（立体视角）通常是最佳选择，如果需要其他视角可以修改 ViewOrientationType• 图片缩放：代码中有 image_scale参数（默认 70%），可以根据需要调整• 自动命名：图片文件名自动以对象名称命名，便于管理
四、完整调用示例
前面讲了各个部分的核心逻辑，现在看看怎么把它们串联在一起。
完整的调用代码其实非常简洁：
执行流程：
generate() 方法（自动生成报告的 3 大部分：几何、网格、结果）save() 方法（保存为 .docx 文件并关闭 Word）耗时： 通常 20-40 秒（取决于模型复杂度和截图数量）

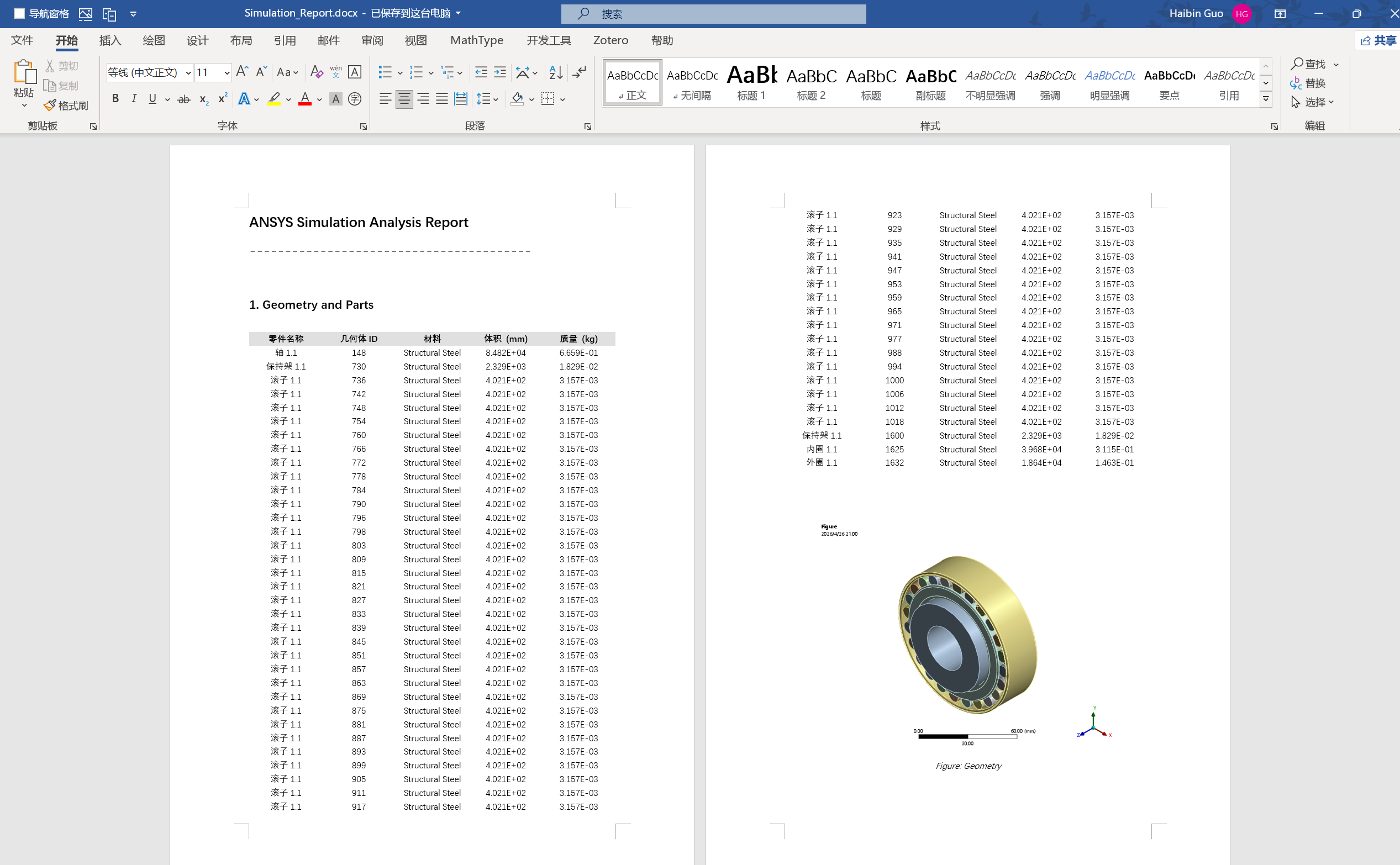

五、运行效果演示

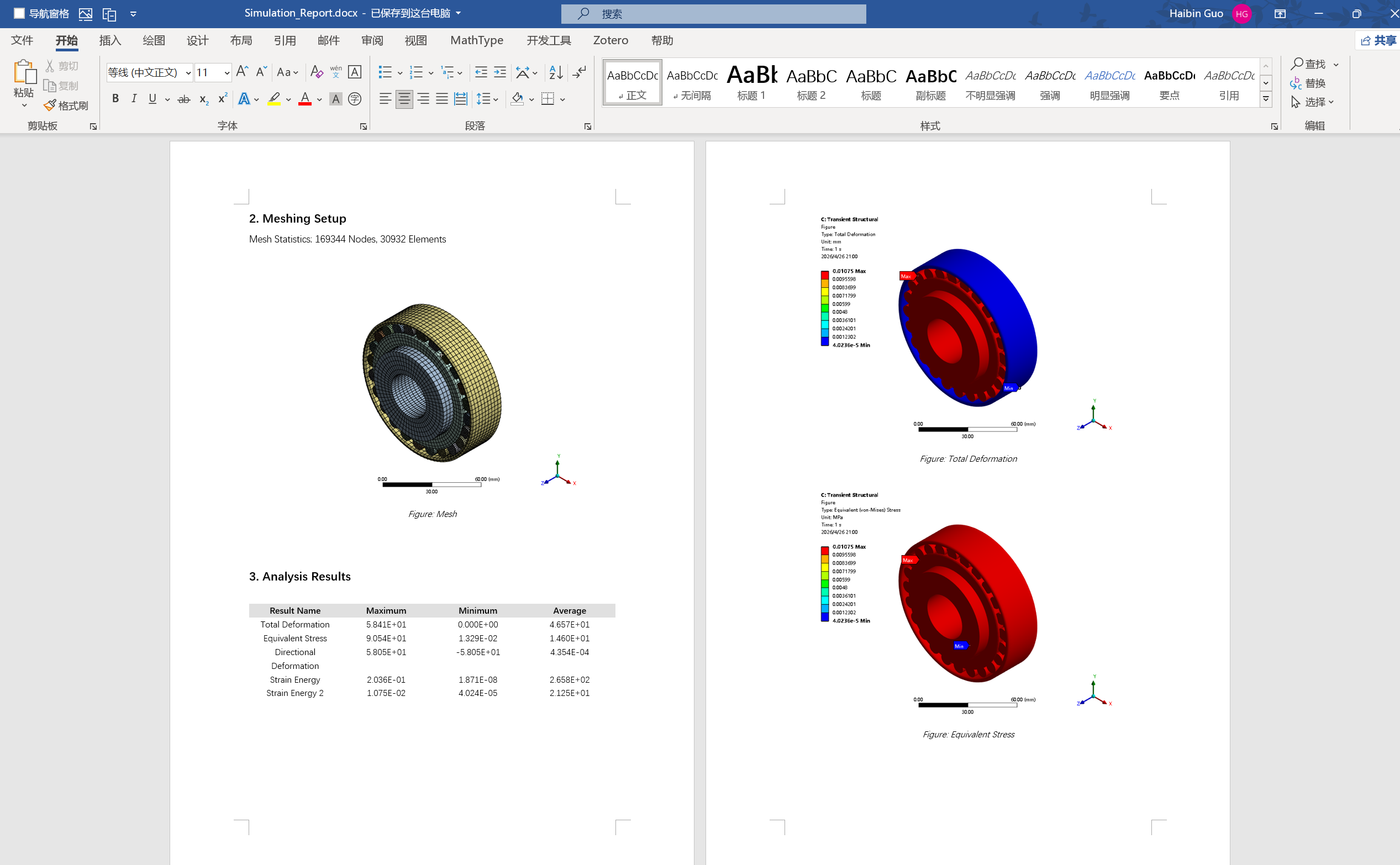

来看最终生成的报告长什么样。
核心要点：
• 表格自动生成，格式统一（表头加粗、居中、灰色背景） • 图片自动插入，大小适配、居中显示、带标题说明 • 文本排版清晰，层级分明（标题 + 内容 + 空行） • 最关键的：所有数据都是从 ANSYS 自动提取，无需手动粘贴
时间对比：
六、结语
综上所述，借助 Python 对 ANSYS Mechanical 进行二次开发，能够彻底告别仿真报告手动整理、逐条抄录、反复截图排版的低效模式。通过封装完善的 ReportGenerator 工具，可自动读取几何、网格、求解结果等核心参数，批量导出模型云图并完成 Word 标准化排版，真正实现仿真分析一键出报告。
对于日常仿真工作而言，这套方案不仅大幅节省数十分钟的重复劳动，规避人工录入带来的数据误差，还能统一团队报告格式、提升交付专业性。后续我们还可以在此基础上，拓展载荷工况、约束条件、求解设置、结论批注等更多模块，不断完善报告模板，打造全链路仿真自动化工具链，让 ANSYS 仿真工作更高效、更标准化。
