旋变电机基于CST低频工作室的初步探索

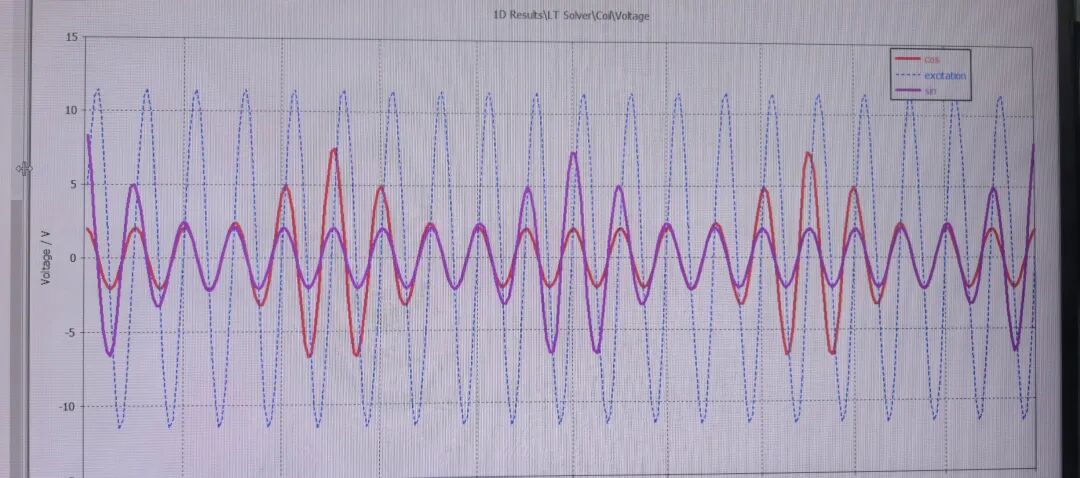

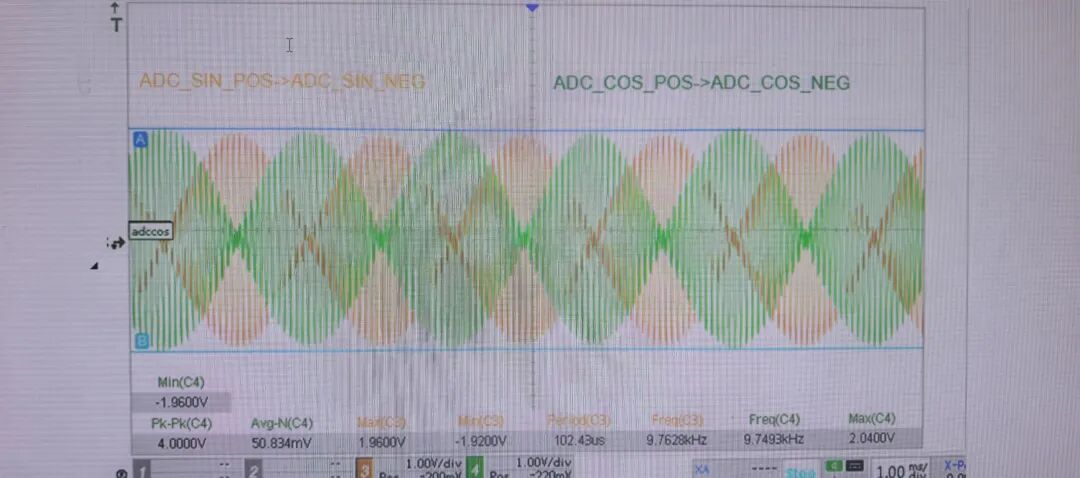

最近做了旋变电机基于CST低频工作室的仿真，今天先展示下仿真的动图。 CST不但可以做旋变电机的仿真，还可以做出电机转动的动画效果。 我不由得有个不成熟的想法。当初我的48V BSG项目电机采用风冷散热，位置传感器的感应磁铁安置在电机轴上，也就是位置传感器通过感应旋转的磁场来定位电机的旋转位置，经常会有干扰，包括磁场被机壳衰减导致软件定位电机位置不准等问题。 我想后续试图研究下，通过cst去仿真位置传感器感应旋转磁场的仿真。这里的仿真由于考虑仿真时间的和采样点的问题，参数设的逗比较小，变比也没有确定。仿真的电机转速3000bpm，激励源频率1kHz,仿真的激励源信号，正弦输出，余弦输出信号如下最后贴一张我做高压电驱动硬件电路设计的时候实测的旋变电机调试测试图，电机转速12000bpm，激励源频率差不多10khz。 著作权归作者所有，欢迎分享，未经许可，不得转载
