在现代电子信息技术飞速发展的当下，各类电子设备已深度融入生产生活的方方面面，而静电放电（ESD）作为一种普遍存在的电磁干扰现象，正对电子设备的稳定运行构成严峻挑战。无论是人体与设备接触时产生的摩擦起电，还是环境中电荷的累积释放，都可能引发瞬间的高电压、大电流放电，这种突如其来的能量冲击极易导致电子元件击穿、数据丢失、功能紊乱甚至设备永久性损坏。为了确保电子设备在复杂的电磁环境中能够保持可靠性能，抵御静电放电带来的不良影响，ESD 静电放电抗扰度试验应运而生。它通过模拟不同场景下的静电放电过程，对设备的抗干扰能力进行系统性评估，为产品设计优化、质量管控以及行业标准制定提供了关键的技术依据，是保障电子设备安全稳定运行不可或缺的重要环节。

静电放电抗扰度测试概述

静电放电抗扰度试验（ESD Immunity Testing）是一种电磁兼容性（EMC）测试，用于评估电子设备在遭受静电放电时的抗干扰能力。静电放电是由带电物体之间的电荷转移引起的现象，常见于人与设备之间、设备与设备之间的接触或靠近时。这种放电可能会导致电子设备的故障、损坏或性能下降。

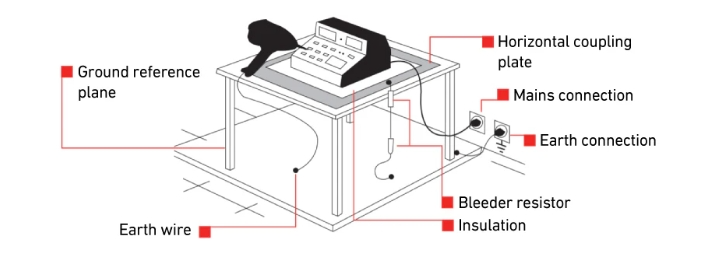

静电放电发生器试验布置实例

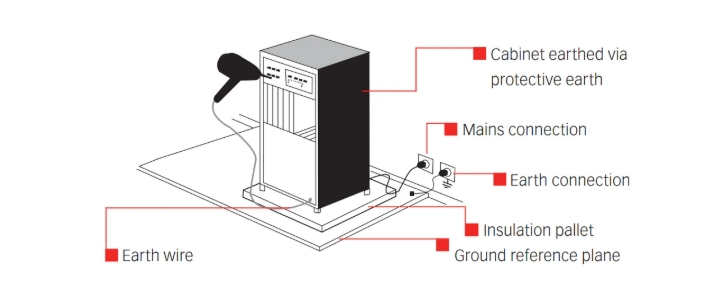

台式和落地设备的试验配置和放电位置实例

静电放电抗扰度试验的目的

除了要保证设备的可靠性、发现并解决设计中的问题、符合法律和标准要求、提高产品的市场竞争力外，还需要保护用户安全，静电放电不仅会影响设备的性能，还可能对用户造成伤害。例如，电子设备因静电放电导致故障时，可能会引发火灾或电击等危险。通过静电放电抗扰度试验，可以确保设备在遭遇静电放电时不会出现危及用户安全的情况，从而保护用户的安全。

静电放电抗扰度试验的标准

静电放电抗扰度试验通常遵循国际电工委员会（IEC）制定的IEC 61000-4-2:2008标准，以及国家标准（GB/T 17626.2-2018）。标准规定了测试的技术要求、测试程序和性能评估方法，以确保电子设备在实际应用环境中能够抵抗静电放电的影响。

静电放电抗扰度试验的等级

试验方法：GB/T 17626.2 / IEC61000-4-2
1a接触放电		1b空气放电
等级	试验电压/kV	等级	试验电压/kV
1	2	1	2
2	4	2	4
3	6	3	8
4	8	4	15
Xª	特定	特定	特定

注：“Xª”可以是任意等级，在专用设备技术规范中应对这个级别加以规定，如果规定了高于表格中的电压，则可能需要专用的试验设备。

静电放电抗扰度试验方法及配置

静电放电抗扰度试验是评估电子设备在遭受静电干扰时的抗扰性能的关键手段，其试验方法与配置必须严格遵循国际标准（如 IEC 61000-4-2）以及相关行业规范，以确保试验结果的科学性、可比性和重复性。

一、试验方法

静电放电试验主要包括接触放电与空气放电两种形式：

接触放电适用于设备表面具备可直接接触的导电部件或耦合平面。试验时，放电枪的电极直接接触设备的受试点，模拟人体与设备金属部分直接接触时的静电释放。放电电压等级通常从 2kV 起步，逐级提升至 15kV 或更高，以验证设备在不同静电强度下的抗扰能力。
空气放电则多用于绝缘表面或不易直接接触的位置。试验中，放电枪电极与受试表面保持一定距离（通常为 5mm 至 30mm），通过升高电压促使空气介质击穿，从而实现放电。该方式模拟人体靠近设备但未直接接触的放电情形，电压等级同样从 2kV 起步，最高可达 15kV。

二、试验配置

为保证试验的规范性与可重复性，必须建立标准化的试验环境和完整的设备体系，主要包括：

静电放电发生器：应满足 IEC 61000-4-2 中对放电波形的规定。例如，接触放电的电流波形上升时间应为 0.7ns 至 1ns，30ns 时的电流幅值需在标准规定的范围内。
接地平板：通常为 1m × 1m 的金属板，需与地面良好连接，作为参考接地平面。
受试设备（EUT）放置台：采用绝缘材料制造，高度一般为 0.8m，确保受试设备与接地平板之间具备良好的绝缘性。
监测与记录设备：如示波器、频谱分析仪等，用于监测设备在放电过程中的响应情况，包括是否出现功能紊乱、性能下降或永久性损坏等现象。

此外，试验环境应控制在适宜的温湿度范围内——相对湿度通常为 30% 至 60%，温度为 15℃ 至 35℃——以降低环境因素对试验结果的影响。

静电放电抗扰度试验内容

试验应按照试验计划，采用对受试设备直接和间接的放电方式进行。它包括：

------受试设备的典型工作条件；

------受试设备是按台式设备还是落地式设备进行试验；

------确定施加放电点；

------在每个点上，是采用接触放电还是空气放电；

------所使用的试验等级；

------符合性试验中在每个点上施加的放电次数；

------是否还进行安装后的试验。

准源静电放电模拟器ESD-30A

为确保静电放电抗扰度试验结果的科学性与一致性，除需严格遵循国际标准（如 IEC 61000-4-2、ISO 10605 等）外，选用具备高性能和稳定输出能力的静电放电发生设备亦至关重要。

博众测控代理的准源静电放电模拟器 ESD-30A作为一款先进的智能型静电放电发生器，能够为各类电子、电气设备的抗扰度测试提供可靠支持。该设备集成放电枪头与触摸屏控制界面，操作简洁直观，最高输出电压可达 30kV，满足包括接触放电与空气放电在内的多种试验需求。

ESD-30A 支持标准的 150 pF/330 Ω 放电网络配置，具备可更换 RC 模块与双高压电源设计，有效提升测试稳定性与系统寿命。此外，该设备具备自动正负极切换功能，空气放电电压保持时间超过 5 秒，输出精准可靠，适应性强。配备的 7 英寸彩色液晶触控屏不仅提升了用户操作体验，也方便测试参数的设定与监控。

在测试功能方面，ESD-30A 提供单次、连续、多次、20 次每秒扫描放电等多样化试验模式，支持多达 1000 组可命名的测试方案存储与调用，为重复性测试与结果复现提供强有力的技术支撑。

其测试能力完全满足或超越多个主流标准，包括 IEC 61000-4-2、ISO 10605、GB/T 19951、GB/T 17626.2 等，适用于汽车电子、消费电子、通信设备、工业控制等多个应用领域。

来源：电磁兼容之家

工程师必须搞清楚：屏蔽室和暗室的区别！

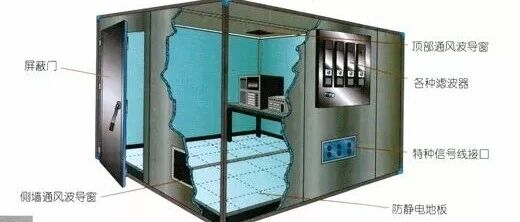

屏蔽室只是一个大铁箱子，起到阻断室内外的无线电信号，通俗的讲，就是里面的出不去，外面的进不来，但是里面的电磁波会在内壁反射叠加。电波暗室是在屏蔽室的基础上，在内壁铺设了吸波材料，模拟一个开阔场的效果，暗室比屏蔽室贵很多就是贵在暗室内贴的这些材料上面。里面的电磁波发射到内壁会被吸收，基本不会产生反射叠加的混波效应。适合测试样品的辐射发射干扰。暗室一般分全电波暗室和半电波暗室。对实验环境要求不高的测试比如传导骚扰、静电测试、浪涌测试、雷击测试等都是通过电源线上进行的，所以只需要在屏蔽室内进行就够了；而对于空间辐射、空间骚扰通过空间传播的骚扰或者是抗干扰则对空间有特殊要求，因此需要在暗室内进行，模拟空旷场地的空间。全电波暗室、半电波暗室、开阔场，在这三种测试场地中进行的辐射试验一般都可以认为符合电磁波在自由空间中的传播规律。全电波暗室全电波暗室减小了外界电磁波信号对测试信号的干扰，同时电磁波吸波材料可以减小由于墙壁和天花板的反射对测试结果造成的多径效应影响，适用于发射、灵敏度和抗扰度实验。实际使用中，如果屏蔽体的屏蔽效能能够达到80dB~140dB，那么对于外界环境的干扰就可以忽略不计，在全电波暗室中可以模拟自由空间的情况。同其它两种测试场地相比，全电波暗室的地面、天花板和墙壁反射最小、受外界环境干扰最小，并且不受外界天气的影响。它的缺点在于受成本制约，测试空间有限。半电波暗室半电波暗室与全电波暗室类似，也是一个经过屏蔽设计的六面盒体，在其内部覆盖有电磁波吸波材料，不同之处在于半电波暗室使用导电地板，不覆盖吸波材料。半电波暗室模拟理想的开阔场情况，即场地具有一个无限大的良好的导电地平面。在半电波暗室中，由于地面没有覆盖吸波材料，因此将产生反射路径，这样接收天线接收到的信号将是直射路径和反射路径信号的总和。开阔场开阔场是平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地，理想的开阔场地面具有良好的导电性，面积无限大，在30MHz~1000MHz之间接收天线接收到的信号将是直射路径和反射路径信号的总和。但在实际应用中，虽然可以获得良好的地面传导率，但是开阔场的面积却是有限的，因此可能造成发射天线与接收天线之间的相位差。在发射测试中，开阔场的使用和半电波暗室相同。电磁兼容的各个测试项目都要求有特定的测试场地，其中以辐射发射和辐射抗扰度测试对场地的要求最为严格。由于80～1000MHz 高频电磁场的发射与接受完全是以空间直射波与地面反射波在接收点相互迭加的理论为基础的。场地不理想，必然带来较大的测试误差。开阔试验场是重要的电磁兼容测试场地。但由于开阔试验场造价较高并远离市区，使用不便；或者建在市区，背景噪声电平大而影响EMC 测试，所以常用室内屏蔽室来替代。但是屏蔽室是一个金属封闭体，存在大量的谐振频率，一旦被测设备的辐射频率和激励方式促使屏蔽室产生谐振时，测量误差可达20 ～ 30dB，所以需要在屏蔽室的四周墙壁和顶部上安装吸波材料，使反射大大减弱，即电波传播时只有直达波和地面反射波，并且其结构尺寸也以开阔试验场的要求为依据，从而能模拟室外开阔场的测试，这就是电磁屏蔽吸波暗室，又简称为EMC 暗室，成了应用较普遍的EMC 测试场地。美国FCC、ANCI C63.6— 1992、IEC、CISPR 及国军标GJB152A-97、GJB2926-97《电磁兼容性测试实验室认可要求》等标准容许用电磁屏蔽半电波暗室替代开阔试验场进行EMC 测试。EMC 暗室结构通常由RF 屏蔽室、吸波材料、电源、天线、转台等几部分构成：由RF 屏蔽室保证测试不受外界干扰；由吸收材料保证暗室的吸收特性；天线、转台保证被测物按标准要求的状态及条件进行测试；电源系统保证试验用电。RF 屏蔽门、通风波导窗、摄像机、照明灯、电源箱等辅助设备都应尽可能设计放在主反射区之外，避免任何金属部件暴露在主反射区。暗室的地板是电磁波唯一的反射面。对地板的要求是：连续平整无凹凸。不能有超过最小工作波长1/10的缝隙，以保持地板的导电连续性。暗室内接地线和电源线要靠墙脚布设，不要横越室内，电线还应穿金属管，并保持金属管与地板良好搭接。为了避免电波反射影响测量误差，人和测试控制设备不应在测试场地内。所以一般EMC 暗室都由测试暗室和控制室构成，测试暗室内安放测试天线和被测设备，操作人员和测试控制仪器都在控制室内。如有大功率功放设备，还应建立功放室放置这些设备，以免对周围环境产生干扰。暗室和控制室要各自采用独立的供电系统，使用不同相的电源，经过各自的滤波器，以避免控制室的干扰通过电源线进入暗室内。来源：电磁兼容之家
